Možnosti měření tlaku vzduchu: průvodce pro techniky

TL;DR:

• Správná volba metody měření tlaku vzduchu ovlivňuje spolehlivost a efektivitu pneumatických systémů v průmyslu. Elektronické senzory s digitálními výstupy nabízejí vyšší přesnost a možnosti integrace oproti mechanickým manometrům, které jsou vhodné především pro vizuální kontroly. Moderní inteligentní senzory umožňují prediktivní údržbu a lepší správu systémů díky autodiagnostice a datové komunikaci.

Správná volba metody měření tlaku vzduchu přímo určuje, jak spolehlivě a efektivně váš pneumatický systém funguje. Možnosti měření tlaku vzduchu sahají od jednoduchých mechanických manometrů po inteligentní digitální senzory s autodiagnostikou a prediktivní údržbou. Špatně zvolené měřidlo znamená nepřesná data, vyšší energetické náklady a zbytečné prostoje. Tento průvodce prochází klíčová kritéria výběru, hlavní typy přístrojů na měření tlaku, jejich praktické srovnání a konkrétní doporučení pro různé provozní podmínky v průmyslu.

Obsah

• Kritéria pro výběr vhodné metody měření tlaku vzduchu
• Mechanické manometry a jejich využití v průmyslových aplikacích
• Elektronické tlakové senzory s digitálními výstupy
• Porovnání hlavních metod měření tlaku vzduchu
• Doporučení pro výběr metody měření tlaku vzduchu v různých situacích
• Budoucnost měření tlaku vzduchu v průmyslové automatizaci: chytré senzory a prediktivní údržba
• Jak Kompresory-vzduchotechnika.cz pomáhá s měřením a optimalizací tlaku vzduchu
• Často kladené otázky

Klíčové Poznatky

Kritéria pro výběr vhodné metody měření tlaku vzduchu

Volba správného měřicího zařízení není jen otázka ceny. V průmyslovém prostředí rozhodují technické parametry, podmínky prostředí a požadavky na integraci do řídicích systémů.

Přesnost a rozsah měření jsou výchozím bodem každého výběru. Senzor by měl pokrývat provozní rozsah bez práce na hranicích stupnice. Jako obecné pravidlo platí: doporučený rozsah 1,5násobku očekávaného maxima a bezpečnostní přetížení na 3násobek pro aplikace s tlakovými rázy. Senzor dimenzovaný na hranici svého rozsahu se rychleji opotřebovává a ztrácí přesnost.

Podmínky prostředí výrazně ovlivňují životnost přístroje. Teplota, vlhkost, vibrace a přítomnost agresivních médií (olej, kondenzát, chemikálie) určují, jaký typ membrány a pouzdra senzoru zvolit. Přístroje v nevhodném prostředí selhávají dříve, než by měly.

Klíčové parametry při výběru:

• Provozní rozsah tlaku: dimenzujte s rezervou 1,5 až 2násobku pracovního tlaku
• Bezpečnostní přetížení: minimum 3násobek pro systémy s rázy nebo rázovými vlnami
• Třída přesnosti: pro jednoduché vizuální kontroly stačí třída 2,5, pro procesní řízení třída 0,5 nebo lepší
• Procesní médium: agresivní média vyžadují nerezové nebo PTFE membrány
• Výstupní signál: analogový 4 až 20 mA pro standardní aplikace, digitální HART nebo Modbus pro integraci do PLC
• Krytí IP: minimum IP65 pro průmyslové prostředí, IP67 nebo IP68 pro vlhká pracoviště
• Kalibrace: plánujte pravidelné kontroly, nejméně jednou ročně

Kalibrace je bod, který se v praxi nejčastěji podceňuje. Senzor může vypadat funkčně, ale teplotní drift nebo opotřebení membrány způsobí systematickou odchylku, která se projeví až při analýze zmetkovitosti nebo energetické auditu. Podrobné informace o průvodci pneumatickým systémem pomohou lépe pochopit, kde měření tlaku vstupuje do celkového obrazu provozu.

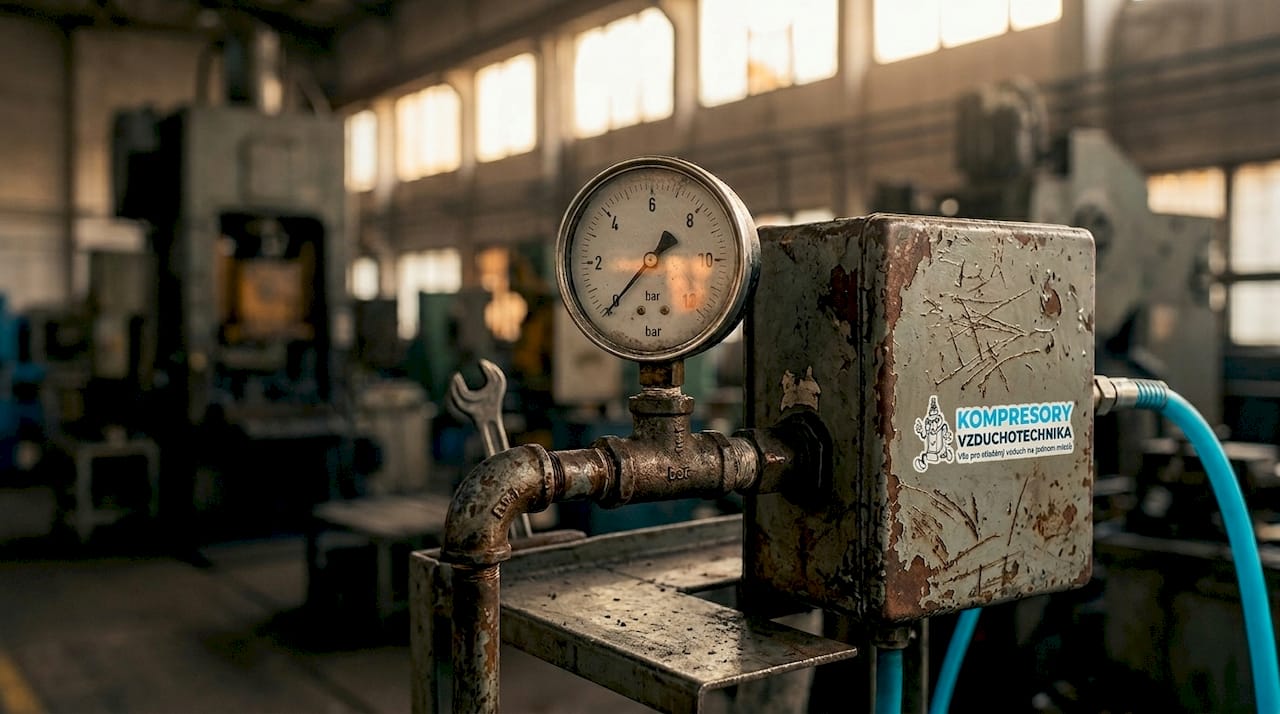

Mechanické manometry a jejich využití v průmyslových aplikacích

Mechanický manometr s Bourdonovou trubicí je v průmyslu přítomen už více než 170 let a stále má své místo. Bourdonova trubice je zahnutá kovová trubice eliptického průřezu, která se při zvýšení tlaku narovnává a pohybuje ručičkou na stupnici. Žádná elektřina, žádná elektronika, přímé odečtení na místě.

Hlavní výhody mechanických manometrů:

• Jednoduchost a robustnost: fungují bez napájení, odolávají otřesům a vibracím (glyterinové nebo silikonové tlumení)
• Nízké pořizovací náklady: jednotky stovek korun oproti tisícům u elektronických senzorů
• Okamžité odečtení: lokální zobrazení bez potřeby řídicího systému
• Dlouhá životnost v stabilních podmínkách bez výrazných rázů nebo teplotních výkyvů

Omezení jsou stejně jasná. Mechanický manometr není vhodný pro rychlé dynamické změny tlaku, protože ručička nemůže sledovat špičky v milisekundách. Přesnost je omezena třídou přístroje (obvykle 1,0 až 2,5 %), a pokud potřebujete data přenášet do řídicího systému, manometr vám nepomůže bez dodatečného převodníku.

V pneumatických systémech instalujte manometry za klíčové komponenty pro identifikaci poklesů tlaku. Pokles o více než 0,5 bar mezi kompresorem a spotřebičem signalizuje únik nebo zanesený filtr. Bez manometrů na správných místech problém buď nenajdete, nebo ho najdete pozdě.

Profesionální tip: Umístěte manometry vždy za filtry, regulátory tlaku a rozdělovací bloky. Srovnání hodnot na vstupu a výstupu každé komponenty odhalí tlakové ztráty dříve, než způsobí výpadek výroby. Na naše manometry pro měření tlaku se podívejte pro přehled dostupných typů a rozsahů.

Mechanický manometr nezastaral. Je ale nástrojem lokální, vizuální kontroly, nikoliv základem systémového monitorování.

Elektronické tlakové senzory s digitálními výstupy

Moderní elektronické tlakové senzory překonávají mechanické manometry v přesnosti, rychlosti odezvy a možnostech integrace. Pracují na principu piezorezistivního nebo kapacitního snímání, kde deformace membrány způsobuje měřitelnou změnu elektrického odporu nebo kapacity.

Klíčové vlastnosti elektronických senzorů:

• Přesnost: třída 0,1 až 0,5 % celého rozsahu, senzory Siemens dosahují přesnosti 0,25 % díky stabilní elektronice a bezúdržbovému provozu
• Rychlost odezvy: do 5 ms, což umožňuje zachycení tlakových rázů a dynamických dějů
• Digitální komunikace: protokoly HART, Modbus RTU/TCP nebo IO-Link pro přímou integraci do PLC a DCS systémů
• Výstupní signály: 4 až 20 mA, 0 až 10 V nebo digitální výstup podle verze senzoru
• Autodiagnostika: detekce přetížení, teplotního driftu a vibrací v reálném čase

Inteligentní digitální senzory posouvají funkci měření ještě dál. Moderní inteligentní senzory umožňují prediktivní údržbu a detekci driftu způsobeného teplotou nebo vibracemi, což mění reaktivní přístup k údržbě na preventivní. Místo čekání na poruchu systém sám upozorní, že se parametry senzoru blíží hranicím tolerance.

Profesionální tip: Při výběru elektronického senzoru pro pneumatický systém ověřte kompatibilitu komunikačního protokolu s vaším PLC ještě před nákupem. Změna protokolu po instalaci může znamenat výměnu celého modulu nebo přidání konvertoru. Přehled dostupných digitálních manometrů najdete v naší nabídce.

Bezúdržbový provoz elektronických senzorů je výhodou, nikoliv samozřejmostí. Senzor stále vyžaduje pravidelnou kalibraci a kontrolu, ale frekvence servisních zásahů je výrazně nižší než u mechanických přístrojů.

Srovnání klíčových vlastností elektronických senzorů

Porovnání hlavních metod měření tlaku vzduchu

Pro správný výběr je nutné srovnat metody měření tlaku vzduchu objektivně, bez zbytečného favorizování dražší technologie tam, kde jednodušší řešení postačí.

Přehledné srovnání tří hlavních přístupů

Mechanické manometry vítězí v ceně a jednoduchosti. Jsou správnou volbou pro lokální vizuální kontrolu, jednoduché sekce systému a záložní monitoring.

Standardní elektronické senzory jsou pracovním koněm průmyslového měření. Pokrývají většinu aplikací v pneumatice, kde je potřeba přenos dat do řídicího systému, ale nevyžaduje se pokročilá diagnostika.

Inteligentní digitální senzory se vyplatí tam, kde výpadek systému znamená vysoké náklady, kde kontinuální monitoring je podmínkou bezpečnosti, nebo kde rozsáhlá síť senzorů potřebuje centrální správu.

Klíčová zásada výběru:

• Nekupujte inteligentní senzor tam, kde postačí mechanický manometr
• Nekupujte mechanický manometr tam, kde potřebujete data v řídicím systému
• Zvažte celkové náklady za životní cyklus, ne jen pořizovací cenu

Doporučení pro výběr metody měření tlaku vzduchu v různých situacích

Přehled metod je základ. Konkrétní doporučení pro vaši situaci jsou ale důležitější. Níže jsou praktické pokyny pro nejčastější průmyslové scénáře.

1. Vizuální kontrola a jednoduché sekce systému: Mechanický manometr s glyterinovým tlumením. Vhodný pro rozvody nízkého rizika, kde obsluha pravidelně provádí obchůzky. Přesnost třídy 1,6 postačí.

2. Výrobní linky s PLC řízením: Standardní elektronický senzor s výstupem 4 až 20 mA nebo Modbus. Umístěte za každý regulátor tlaku a za vzdušník kompresoru. Data do SCADA systému zajistí přehled o celém rozvodu.

3. Kritické aplikace s požadavkem na nulový výpadek: Inteligentní digitální senzor s autodiagnostikou a HART komunikací. Prediktivní funkce odhalí problém týdny před poruchou.

4. Prostředí s tlakovými rázy (lisovny, svařovny, balicí linky): Instalace tlumicího zařízení je nutností pro ochranu senzorů před poškozením a zachování dlouhodobé spolehlivosti. Tlumič tlaku nebo kapilára před senzorem prodlouží jeho životnost několikrát.

5. Agresivní prostředí (kondenzát, olej, chemikálie): Senzor s nerezovou nebo PTFE membránou a krytím minimum IP67. Bez odolné membrány dochází k rychlé korozi a chybám měření.

Profesionální tip: Porovnejte spotřebu vzduchu v různých směnách nebo časových úsecích pomocí přehledu měření spotřeby vzduchu. Neobvyklý nárůst spotřeby při stejné produkci zpravidla signalizuje únik, který lokální manometry samy neodhalí.

Kalibrace musí být plánovaná, ne reaktivní. Senzor, který nebyl kalibrován 3 roky, může ukazovat hodnoty s odchylkou 2 až 5 %, aniž by to bylo na první pohled patrné.

Budoucnost měření tlaku vzduchu v průmyslové automatizaci: chytré senzory a prediktivní údržba

Sektor měření tlaku prochází v posledních letech zásadní proměnou. Přechod od analogového signálu k digitální komunikaci není jen technologický upgrade. Je to změna způsobu, jak technické týmy přistupují k údržbě a provozní spolehlivosti.

Moderní inteligentní senzory mění pasivní měření na aktivní prediktivní nástroje s digitální komunikací a autodiagnostikou. To je důležitá změna perspektivy. Senzor přestává být jen “přístrojem na měření tlaku” a stává se zdrojem dat, který řídicí systém aktivně analyzuje.

V praxi to znamená, že správce pneumatického systému dostane upozornění ne po poruše, ale týdny nebo měsíce před ní. Drift kalibrace, nárůst vibrací, teplotní anomálie. Všechny tyto signály jsou zachytitelné, pokud senzor disponuje správnými funkcemi a je správně integrován.

Výzvy ale existují. Komplexnost implementace roste s počtem senzorů a protokolů. Průmyslové sítě s desítkami nebo stovkami měřicích bodů vyžadují jasnou datovou architekturu, standardizovaný protokol a kompetentní IT nebo OT tým pro správu. Nasazení bez jasné strategie správy dat přinese chaotické informace místo užitečných přehledů.

Druhá výzva je lidská. Inteligentní senzor generuje více dat, ale ta data musí někdo interpretovat a na jejich základě jednat. Bez procesů pro vyhodnocení upozornění prediktivní údržba zůstane jen marketingovým pojmem na prospektu.

Naše doporučení: začněte s digitalizací měření na kritických uzlech systému, nikoliv na celém rozvodu najednou. Porovnejte data za 3 až 6 měsíců, identifikujte vzory a teprve pak rozšiřujte pokrytí. Přehled o plynulé regulaci tlaku a jejím propojení s měřením dat je dobrým výchozím bodem pro plánování.

Investice do inteligentního měření se vyplatí. Ale jen tehdy, když je provázena jasným procesem pro využití dat, která senzory poskytují.

Jak Kompresory-vzduchotechnika.cz pomáhá s měřením a optimalizací tlaku vzduchu

Výběr správného měřicího řešení pro pneumatický systém vyžaduje znalost provozních podmínek, technických požadavků i dostupné nabídky na trhu. Kompresory-vzduchotechnika.cz nabízí odborné poradenství při výběru senzorů, přístrojů na měření tlaku i celých monitorovacích řešení pro průmyslové aplikace.

V nabídce najdete digitální manometry pro přesné měření a lokální zobrazení, jednotky úpravy stlačeného vzduchu pro filtraci, regulaci a mazání pneumatických obvodů i šroubové kompresory SCR pro stabilní a spolehlivou dodávku stlačeného vzduchu. Technický tým je k dispozici pro konzultaci výběru podle vašich konkrétních parametrů, podmínek prostředí a požadavků na přesnost. Podpora zahrnuje celý životní cyklus systému, od návrhu přes dodávku až po servis a kalibraci.

Často kladené otázky

Jak často je potřeba kalibrovat tlakové senzory v průmyslu?

Tlakové senzory by se měly kalibrovat každých 12 měsíců v akreditovaných laboratořích podle ČSN EN ISO/IEC 17025, aby se minimalizovaly chyby způsobené teplotním driftem. V aplikacích s rázy nebo agresivními médii je vhodná kratší perioda, ideálně každých 6 měsíců.

Jaké výhody přináší inteligentní tlakové senzory oproti klasickým manometrům?

Inteligentní senzory umožňují digitální komunikaci, autodiagnostiku a prediktivní údržbu, což zvyšuje spolehlivost a efektivitu provozu oproti mechanickým manometrům. Výsledkem je snížení neplánovaných prostojů a lepší přehled o stavu celého pneumatického rozvodu.

Co znamená bezpečnostní přetížení senzorů a proč je důležité?

Bezpečnostní přetížení je maximální tlak, který senzor zvládne bez trvalého poškození, přičemž doporučené přetížení 3násobku očekávaného maxima chrání přístroj při tlakových rázech. Senzor dimenzovaný bez dostatečné rezervy se po rázu poškodí nebo ztratí kalibraci.

Jak lze detekovat úniky vzduchu v pneumatickém systému pomocí měření tlaku?

Manometry za klíčovými komponenty identifikují poklesy tlaku nad 0,5 bar, které indikují úniky vzduchu nebo zanesené filtry. Srovnání hodnot na vstupu a výstupu každé sekce rozvodu lokalizuje problém bez potřeby rozsáhlé diagnostiky.
