Pro většinu dílen stačí mechanický plovákový nebo bezztrátový elektronický odvaděč. U systémů s olejnatým kondenzátem se bez odlučovače olej/voda neobejdete, ať zvolíte jakýkoli typ. Volba správného odvaděče kondenzátu závisí na třech věcech: velikosti provozu, kontaminaci kondenzátu a dostupnosti napájení u místa instalace.
Rychlá orientace podle typu provozu:
- Malé dílny a servisy: jednoduchý plovákový nebo časový odvaděč zvládne obvyklé množství kondenzátu bez nutnosti elektroniky.
- Střední provozy: elektronické bezztrátové odvaděče šetří energii tím, že vypouštějí kondenzát jen podle skutečné potřeby, ne podle časovače.
- Velké průmyslové instalace: kombinace robustních elektronických nebo magnetických odvaděčů s cyklónovými odlučovači vody před sušičkami chrání navazující zařízení.
- Olejnatý kondenzát: u kompresorů s olejovým mazáním vždy doplňte odlučovač olej/voda bez ohledu na typ zvoleného odvaděče.
Klíčové poznatky
Správný odvaděč kondenzátu vychází vždy z naměřené produkce vody, přítomnosti oleje a dostupnosti napájení, ne z ceny nejlevnějšího modelu.
| Bod | Podrobnosti |
|---|---|
| Změřte produkci kondenzátu | Vycházejte z výkonu kompresoru a relativní vlhkosti, ne z odhadu od oka. |
| Ověřte obsah oleje | U olejem mazaných kompresorů vždy doplňte odlučovač olej/voda. |
| Vyberte podle velikosti provozu | Malé dílny zvládne plovákový odvaděč, střední a velké provozy potřebují bezztrátový elektronický typ. |
| Umístěte do nízkých bodů | Montáž pod vzdušník a v nejnižších bodech potrubí snižuje riziko ucpání filtrů. |
| Konzultujte výběr i montáž | Kompresory-Vzduchotechnika.cz nabízí poradenství, montáž i revizi vybraného odvaděče. |
Obsah
- Typy odvaděčů kondenzátu a jak fungují
- Jak vybrat odvaděč: kroky a kontrolní seznam
- Kde v systému stlačeného vzduchu odvaděče montovat
- Údržba odvaděčů a řešení běžných poruch
- Odborné zázemí a služby Kompresory-Vzduchotechnika.cz
- Vliv teploty a vlhkosti na výběr odvaděče
- Konkrétní použití podle typu provozu
- Co byste u odvaděčů neměli podceňovat
- Kompletní řešení pro úpravu stlačeného vzduchu od Kompresory-Vzduchotechnika.cz
- Časté dotazy
Typy odvaděčů kondenzátu a jak fungují
Odvaděče kondenzátu automaticky odstraňují vodu, olej a nečistoty ze systému stlačeného vzduchu a chrání tak zařízení před korozí a ztrátou účinnosti. Na trhu existuje pět základních konstrukčních principů a každý se hodí do jiné provozní situace.

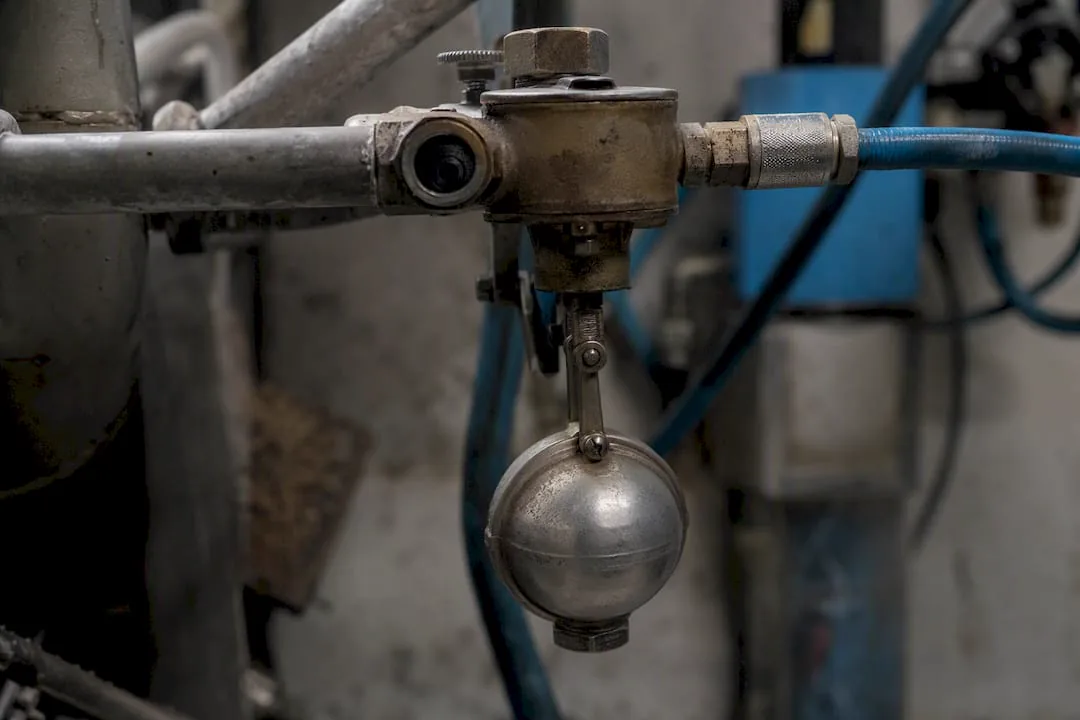

Plovákové (mechanické) odvaděče pracují bez elektřiny. Plovák stoupá s hladinou kondenzátu a při dosažení určité úrovně otevře výpustní ventil. Řada modelů zvládá vypouštění bez ztráty vzduchu až do provozního tlaku vyššího než 10 barů, takže jsou vhodné i tam, kde není k dispozici elektrická přípojka. Nevýhodou je citlivost na mechanické nečistoty, které mohou plovák nebo sedlo ventilu zanést.
Časové odvaděče vypouštějí kondenzát v pravidelných intervalech nastavených na časovači, bez ohledu na skutečné množství kondenzátu v nádobě. Jsou levné a jednoduché na montáž, ale při špatném nastavení intervalu zbytečně vypouštějí i stlačený vzduch, což zvyšuje provozní náklady.
Elektronické bezztrátové odvaděče (často označované jako IWD nebo EWD) používají senzor hladiny kondenzátu a vypouštějí pouze tolik kondenzátu, kolik se skutečně nahromadilo. Tím výrazně minimalizují plýtvání stlačeného vzduchu oproti časovým modelům. Kapacita moderních bezztrátových odvaděčů pokrývá široký rozsah odvodů kondenzátu vhodný pro malé i velké kompresorovny, takže pokrývají malé kompresory i velké kompresorovny.
Magnetické odvaděče využívají magneticky ovládané ventily, které reagují rychle a spolehlivě i při kolísavém zatížení. Hodí se tam, kde produkce kondenzátu silně kolísá v průběhu směny.
Cyklónové odlučovače vody nejsou odvaděče v pravém slova smyslu, ale doplňkové zařízení. Odstřeďováním zachytávají vodní aerosoly z proudu vzduchu a chrání tak sušičky a filtry před přetížením.
Klíčový parametr: bezztrátové elektronické odvaděče přinášejí největší úsporu provozních nákladů právě ve středních a větších provozech, kde objem vypouštěného vzduchu u časových modelů citelně prodražuje energetickou bilanci.
Při srovnávání typů sledujte čtyři technické parametry: maximální provozní tlak, průtok v m3/min, kapacitu odvodu v litrech za hodinu a materiál těla odvaděče. Litinové nebo hliníkové provedení stačí na běžný kondenzát, nerezová konstrukce je nutná tam, kde je kondenzát agresivní.
Jak vybrat odvaděč: kroky a kontrolní seznam
Výběr správného odvaděče kondenzátu není o tom, který model je „nejlepší“, ale který odpovídá vašemu provozu. Postupujte podle následujících kroků.
- Odhadněte produkci kondenzátu. Orientačně vychází z výkonu kompresoru, provozní doby a relativní vlhkosti vzduchu v místě instalace. Vlhčí prostředí a vyšší výkon znamenají větší objem kondenzátu, a tedy i potřebu odvaděče s vyšší kapacitou odvodu.
- Zjistěte, zda je kondenzát olejnatý. U olejem mazaných kompresorů se doporučuje kombinace odvaděče s odlučovačem olej/voda. Kompaktní filtrační jednotky dokážou výrazně snížit obsah oleje, což pomáhá splnit požadavky na ekologickou likvidaci.
- Zohledněte provozní tlak a ztráty vzduchu. Pokud je pro vás klíčová energetická úspora, dejte přednost bezztrátovému elektronickému řešení před časovým modelem.
- Ověřte dostupnost napájení. Tam, kde elektřina k dispozici není nebo je její přivedení nákladné, zůstává mechanický plovákový odvaděč praktickou volbou.
- Zkontrolujte přípojky a materiál. Pro agresivní kondenzát (například z olejových kompresorů se specifickými přísadami) volte nerezové provedení místo standardní litiny.
- Ověřte servisní přístup a dostupnost náhradních dílů. Odvaděč umístěný na těžko přístupném místě zkomplikuje běžnou údržbu i výměnu opotřebených dílů.
Profesionální tip: Pro systémy s výrazně kolísajícím zatížením, typicky u vícesměnných provozů s proměnlivou spotřebou vzduchu, volte odvaděč s adaptivním elektronickým řízením. Reaguje na skutečný objem kondenzátu v reálném čase a minimalizuje ztráty i při nárazovém zatížení.

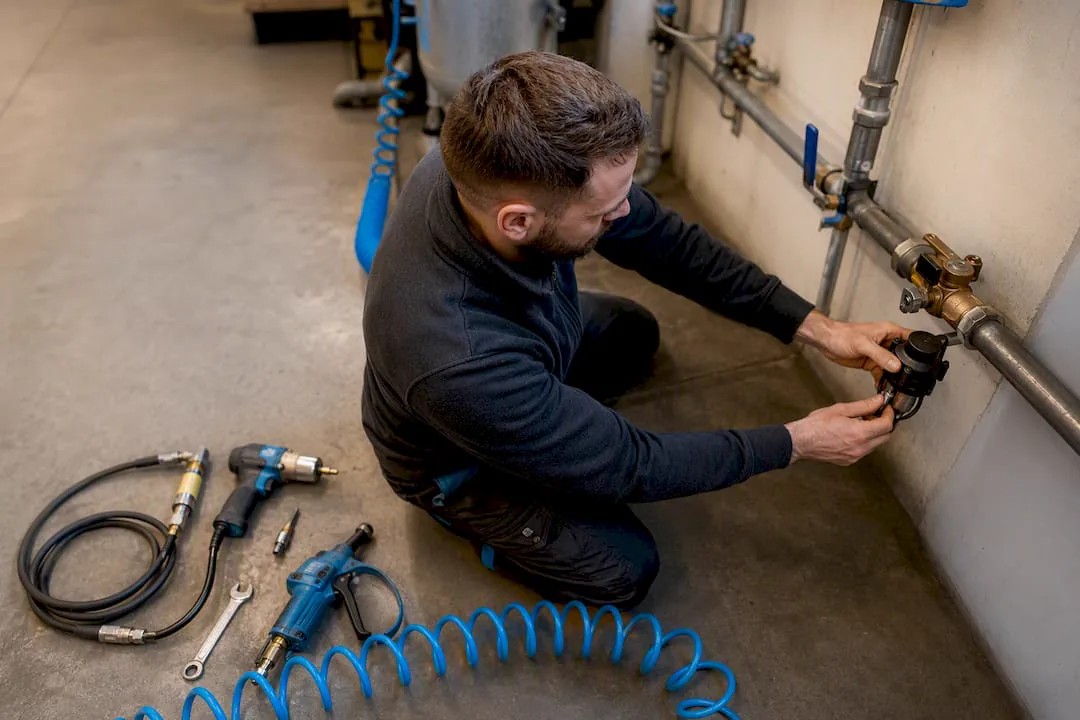

Kde v systému stlačeného vzduchu odvaděče montovat
Umístění odvaděče rozhoduje o tom, jestli bude fungovat spolehlivě, nebo se stane zdrojem opakovaných poruch.
- Montujte pod vzdušník, na spodky filtrů a separátorů a na výstup ze sušičky, tedy ve všech bodech, kde se kondenzát přirozeně hromadí.
- Umístěte odvaděče v nejnižších bodech potrubní trasy. Instalace v nízkých bodech výrazně snižuje riziko hromadění kondenzátu a následného ucpání filtračních prvků.
- Zajistěte dostatečný přístup pro servis. Odvaděč zabudovaný do těsného prostoru bez možnosti odpojení zpomalí každou budoucí kontrolu.
- Dbejte na správný sklon potrubí směrem k odtoku, aby kondenzát nestagnoval a netvořil kapsy před samotným odvaděčem.
- Vyhněte se místům se silnými vibracemi (blízko pístových jednotek) a nezateplenému potrubí s vysokou teplotou kondenzátu. Před montáží zkontrolujte i bezpečný postup podle návodu pro odvzdušnění natlakovaných nádob.
Údržba odvaděčů a řešení běžných poruch
Odvaděč kondenzátu patří mezi komponenty, na které se snadno zapomíná, dokud nezačne selhávat. Pravidelná kontrola přitom zabere jen několik minut měsíčně.
- Kontrolujte těsnění, sítko, solenoidy a plovák minimálně jednou za měsíc, u prašných provozů častěji.
- Testujte funkčnost vypouštění ručním spuštěním cyklu a sledujte, zda odvaděč skutečně uzavře po vypuštění kondenzátu.
- Měřte ztráty vzduchu poslechem nebo ultrazvukovým detektorem, únik na výpusti signalizuje opotřebené těsnění nebo zanesené sedlo ventilu.
- Řešte ucpání vyčištěním sítka a výpustního otvoru, časté u provozů s vyšším podílem pevných nečistot v kondenzátu.
- Kontrolujte zamrzání v neizolovaných venkovních rozvodech během zimy, zamrzlý odvaděč přestává plnit svou funkci úplně.
- Prověřte funkci senzoru u elektronických modelů, pokud odvaděč nevypouští vůbec nebo naopak nepřetržitě.
Práci na natlakovaném systému vždy předchází bezpečné odtlakování podle interního postupu, viz průvodce postupem odvzdušnění kompresoru.
Profesionální tip: Netěsný odvaděč často mylně považujete za poruchu kompresoru. Než začnete hledat únik jinde v rozvodu, zkontrolujte právě výpustní ventil odvaděče, bývá to nejlevnější a nejrychlejší oprava v celém systému.
Odborné zázemí a služby Kompresory-Vzduchotechnika.cz
Výběr odvaděče je jen část celkové péče o systém stlačeného vzduchu. Kompresory-Vzduchotechnika.cz poskytuje:
- odbornou konzultaci k volbě typu odvaděče podle konkrétního provozu a druhu kondenzátu,
- montáž, revize a energetické audity kompresorových stanic,
- servisní podporu pro řešení netěsností a poruch v rozvodech stlačeného vzduchu.
Pro provozovatele, kteří řeší legislativní stránku likvidace kondenzátu, je užitečný přehled zákonných povinností pro provozovatele v ČR. Při řešení úniků vzduchu v systému pomůže praktický průvodce opravou úniků, a při plánování nové kompresorovny se vyplatí nahlédnout do požadavků na uspořádání kompresorovny.

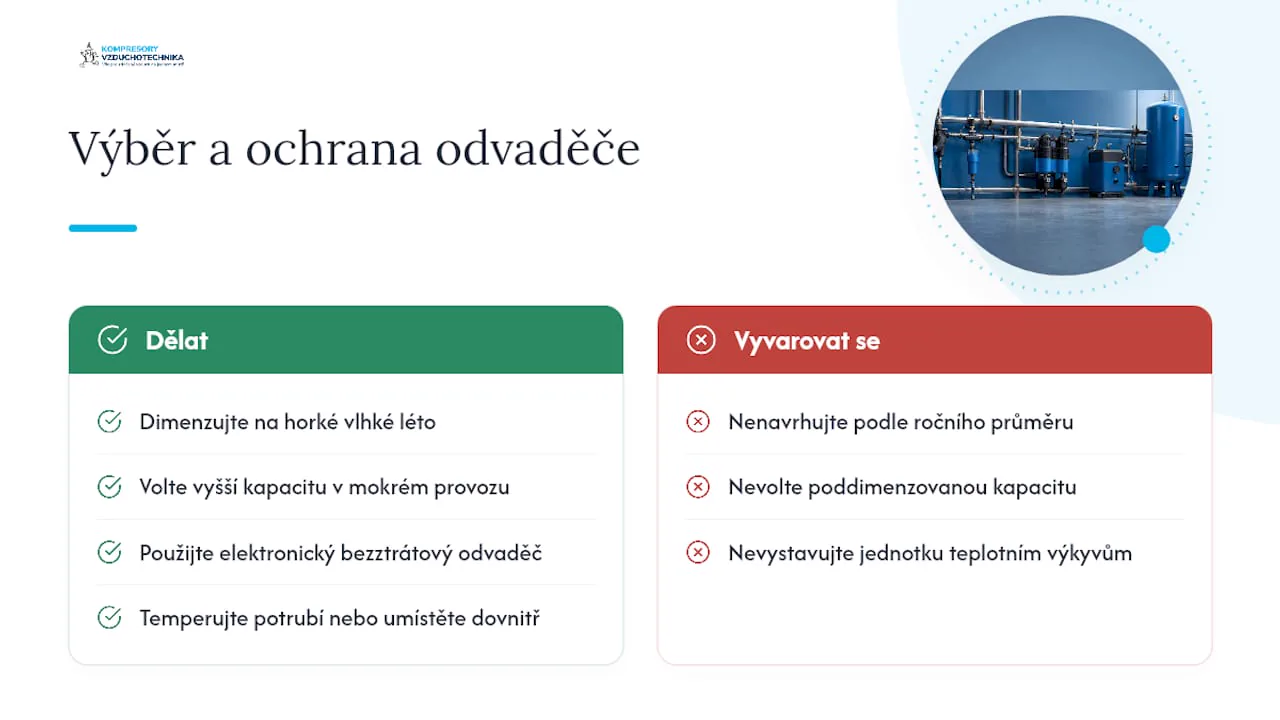

Vliv teploty a vlhkosti na výběr odvaděče
Teplota a relativní vlhkost vzduchu v místě nasávání kompresoru přímo ovlivňují množství kondenzátu, které musí odvaděč zvládnout. Čím teplejší a vlhčí vzduch kompresor nasává, tím více vlhkosti se při stlačení a následném ochlazení vysráží. V letních měsících proto stejný kompresor produkuje výrazně více kondenzátu než v zimě, a odvaděč dimenzovaný na zimní provoz může v létě zaostávat.
V provozech s vysokou vlhkostí (například v blízkosti lakoven, myček nebo potravinářských provozů s parou) se vyplatí volit odvaděč s vyšší kapacitou odvodu, ideálně elektronický bezztrátový typ, který se přizpůsobí kolísající produkci bez ručního přenastavování.
Nízké teploty přinášejí opačný problém: riziko zamrznutí kondenzátu ve výpustním potrubí nebo přímo v tělese odvaděče. Venkovní instalace a neizolované strojovny v zimních měsících vyžadují buď temperaci potrubí, nebo umístění odvaděče do vytápěného prostoru. Kolísání teploty mezi denní a noční směnou také namáhá těsnění a plovákové mechanismy, což zkracuje jejich životnost.
Při návrhu systému proto neposuzujte produkci kondenzátu podle jednoho průměrného čísla za rok, ale podle nejnáročnějšího scénáře, tedy horkého a vlhkého léta. Odvaděč, který zvládne špičku, zvládne bez problémů i běžný provoz.
Konkrétní použití podle typu provozu
Volba odvaděče se v praxi liší podle odvětví a charakteru výroby.
Autoservisy a lakovny obvykle pracují s menšími pístovými nebo šroubovými kompresory a kondenzátem s vyšším podílem oleje z mazaných jednotek. Zde se osvědčuje kombinace jednoduchého plovákového odvaděče s kompaktním odlučovačem olej/voda přímo pod filtrační jednotkou.
Potravinářské a farmaceutické provozy kladou důraz na spolehlivost a hygienu. Elektronický bezztrátový odvaděč s nerezovým tělem zde eliminuje riziko kontaminace a zároveň splňuje přísnější požadavky na čistotu stlačeného vzduchu podle filtrace řízené normou ISO 8573.
Strojírenské provozy s bezolejovými šroubovými kompresory obvykle potřebují robustnější řešení s vyšší kapacitou odvodu, zejména tam, kde jede několik kompresorů paralelně do společného vzdušníku. Zde se vyplatí magnetický nebo elektronický odvaděč umístěný přímo pod vzdušníkem a druhý za sušičkou.
Stavební a mobilní aplikace s přenosnými kompresory často vystačí s jednoduchým časovým nebo ručním vypouštěním, protože objem kondenzátu bývá nízký a přístup k jednotce je snadný.
Pro provozy s vyššími nároky na čistotu vzduchu doplňuje volbu odvaděče vhodně dimenzovaná filtrace stlačeného vzduchu podle ISO 8573, která snižuje zátěž kladenou na samotný odvaděč.
Co byste u odvaděčů neměli podceňovat
Nejčastější chyba, kterou v provozech vídám, není špatný výběr typu, ale podcenění kombinace s odlučovačem oleje. Technici často vybírají odvaděč jen podle tlaku a průtoku a na obsah oleje v kondenzátu zapomenou úplně, dokud jim kontrolní orgán nebo dodavatel odpadu nevrátí protokol s vysokým obsahem uhlovodíků.
Druhá podceňovaná věc je servisní přístupnost. Levnější odvaděč umístěný na špatně přístupném místě vás ve výsledku stojí víc, protože se k němu technik dostane jen při odstávce, ne během běžné obchůzky. Konvenční rada „kup nejlevnější plovákový model“ funguje jen tam, kde je kondenzát čistý a provoz malý. U středních a větších instalací se investice do bezztrátového elektronického odvaděče vrátí právě přes úsporu energie, ne přes cenu samotné jednotky.
Pokud musím dát jednu prioritu, je to tato: nejdřív změřte skutečnou produkci kondenzátu a ověřte přítomnost oleje, teprve pak srovnávejte typy a ceny. Bez tohoto kroku vybíráte poslepu.
— Zdeněk
Kompletní řešení pro úpravu stlačeného vzduchu od Kompresory-Vzduchotechnika.cz
Kompresory-Vzduchotechnika.cz nabízí ucelený sortiment pro odvod a úpravu kondenzátu, takže nemusíte kombinovat díly od několika dodavatelů a řešit nekompatibilní přípojky. V nabídce najdete jednotky úpravy stlačeného vzduchu do 18 barů pro běžný provoz i kovové úpravné jednotky pro náročnější podmínky, včetně automatických odvaděčů s odlučovači olej/voda.
Vedle prodeje jednotek nabízí Kompresory-Vzduchotechnika.cz i objednání montáže a revize přímo přes e-shop nebo servisní linku, takže výběr, instalaci i následnou kontrolu funkčnosti zajistí jeden partner. Pokud si nejste jistí, který typ odvaděče váš provoz potřebuje, konzultace s technikem vám ušetří čas i případné reklamace. Prohlédněte si kompletní nabídku úpravných jednotek pro stlačený vzduch a vyberte řešení odpovídající vašemu provoznímu tlaku a objemu kondenzátu.
Časté dotazy
Jaký typ odvaděče kondenzátu je nejspolehlivější?
Mechanický plovákový odvaděč je nejspolehlivější tam, kde není k dispozici napájení, protože funguje čistě mechanicky bez elektroniky. Ve středních a velkých provozech ale bezztrátové elektronické odvaděče lépe hlídají provozní náklady díky minimalizaci ztrát vzduchu.
Jak často se musí odvaděč kondenzátu servisovat?
Kontrola těsnění, sítka a vypouštěcího mechanismu se doporučuje minimálně jednou měsíčně, u prašných nebo vlhkých provozů častěji. Elektronické senzory je vhodné testovat při každé pravidelné revizi kompresorové stanice.
Musím vždy použít odlučovač olej/voda?
Pokud kompresor pracuje s olejovým mazáním, odlučovač olej/voda je nutný bez ohledu na typ zvoleného odvaděče. Kompaktní filtrační jednotky dokážou významně snížit obsah oleje a přispět k plnění požadavků na ekologickou likvidaci.
Kam se odvaděč kondenzátu nejčastěji instaluje?
Odvaděče se montují pod vzdušník, na spodky filtrů a separátorů a na výstup ze sušičky, tedy do všech míst, kde se kondenzát přirozeně hromadí. Instalace v nejnižších bodech potrubí zároveň snižuje riziko ucpání filtračních prvků.
Kde získám odbornou pomoc s výběrem odvaděče?
Kompresory-Vzduchotechnika.cz nabízí konzultaci výběru vhodného typu podle konkrétního provozu, montáž i následné revize kompresorové stanice. Firma zajišťuje i technickou podporu pro řešení běžných poruch odvaděčů a rozvodů stlačeného vzduchu.
