Sterilní filtr SFS-576 – 10 bar, DN100, 112 000 l/min sterilní vložka 0,01 mikronu · 10 bar
Kód: SFS-576.svg?676e60b7){kind=small}
Související produkty
Detailní popis produktu
Sterilní nerezový filtr SFS-576 zachytí submikronové částice do 0,01 µm včetně mikroorganismů (bakterií). Má přírubu DN100 podle EN, průtok 112 000 l/min při 7 bar a pracovní tlak do 10 bar. Uvnitř jsou 3 vložky SFS-192V.
Patří do řady sterilních filtrů SF. Těleso je určené i ke sterilizaci.
Technické parametry
| Parametr | Hodnota |
|---|---|
| Připojení | DN100, příruba EN |
| Průtok při 7 bar | 112 000 l/min (6 720 Nm³/h) |
| Pracovní tlak | 10 bar |
| Teplota vložky | −20 až +150 °C |
| Jemnost filtrace | 0,01 µm |
| Třída ISO 8573-1 | 1-x-x |
| Výměna vložky | nejméně jednou za 12 měsíců |
| Vložka | 3× SFS-192V |
| Materiál vložky | borosilikátová mikrovlákna |
| Provedení vložky | vinutá |
| Těleso | nerezová ocel 1.4404, leštěná |
| Výška A | 1 266 mm |
| Šířka přes přípojky B | 410 mm |
| Průměr tělesa C | 219,1 mm |
| Výška osy přípojek D | 183 mm |
| Hmotnost | 45 kg |
| Odvzdušnění a vypouštění E | závit G 1/2" nahoře a ve dně |
Těleso a rozměry
Těleso je z nerezové oceli 1.4404 s vnějším povrchem leštěným do Ra 0,8 a je určené i ke sterilizaci. Sterilní vložka snese podle výrobce velký počet sterilizačních cyklů a pracuje při −20 až +150 °C.
Podle výrobce: výška A 1 266 mm, šířka přes přípojky B 410 mm, průměr tělesa C 219,1 mm, výška osy přípojek D 183 mm. Hmotnost 45 kg.
Průtok podle tlaku
Průtok platí pro tlak 7 bar a teplotu +20 °C. Při jiném tlaku se násobí korekčním faktorem, při 10 bar je to 1,38:
| Tlak (bar) | 4 | 7 | 10 |
|---|---|---|---|
| Průtok (l/min) | 70 560 | 112 000 | 154 560 |

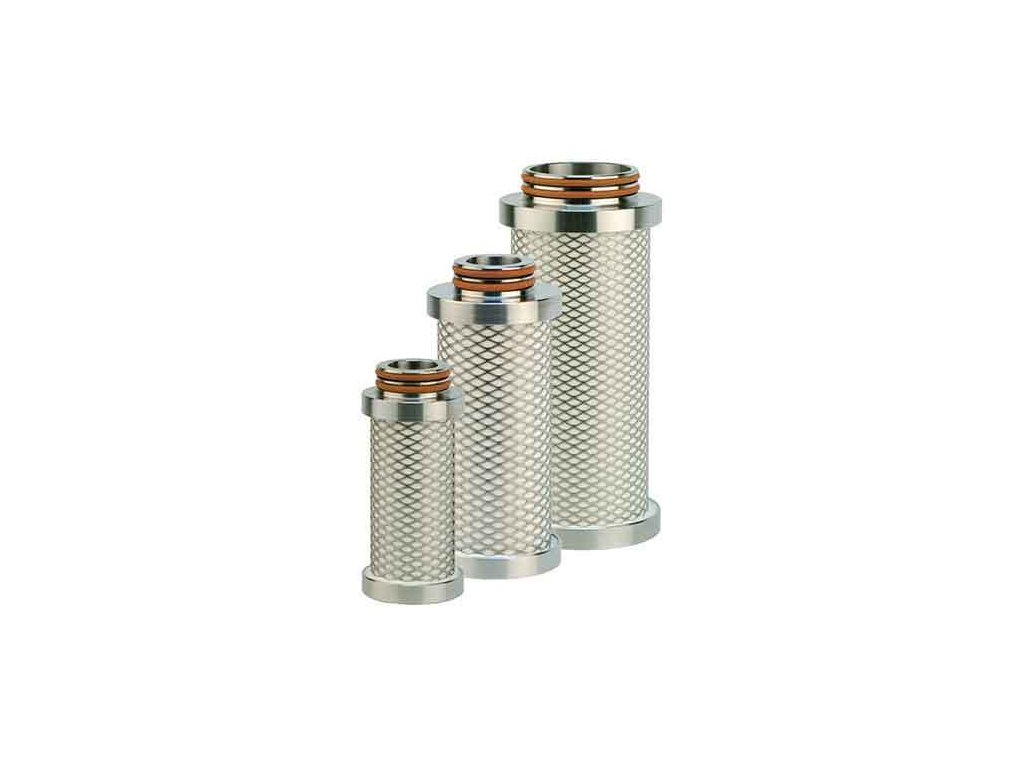

Náhradní vložka
Kam ho zařadit
Patří na konec filtrace, za jemný předfiltr SPFM a mikrofiltr SPFS. Ty zachytí olej a většinu částic, takže sterilní vložka pracuje s čistým vzduchem.
Další velikosti najdete mezi sterilními filtry SF.
Doplňkové parametry
| Kategorie: | Sterilní nerezové filtry SF do 10 bar, DN10 až DN200 |
|---|---|
| Tlak: | 10 bar |
| Připojení: | DN100 |
| Rozměry: | 1 266 × 410 × 219,1 mm |
| Filtrace: | 0,01 µm |
| Filtrační vložka: | SFS-192V |
| Materiál: | Nerezová ocel |
| Počet vložek: | 3 |
| Pracovní teplota: | -20 / +150 °C |
| Průtok: | 112 000 l/min |
| Typ produktu: | Kompletní filtr |
| Třída kvality - pevné nečistoty: | 1 |
| Stupeň filtrace: | Sterilní filtr |
| Typ připojení: | Příruba |
