Filtry stlačeného vzduchu Omega Air AAF do 16 bar
Filtry AAF od slovinského výrobce Omega Air čistí stlačený vzduch do 16 bar od pevných nečistot, vody, oleje, olejových par a zápachu. Do stejného těla se vkládají vložky různé jemnosti podle toho, jakou čistotu podle ISO 8573-1 potřebujete.

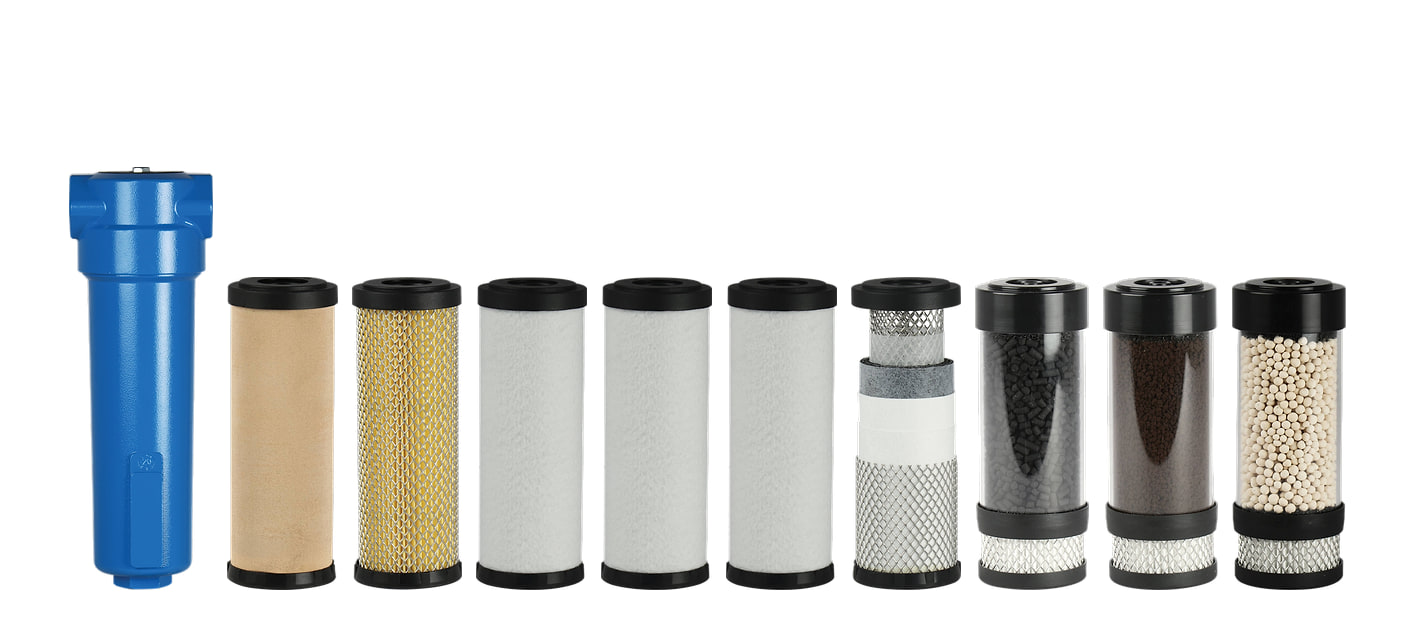

Řada má 15 velikostí se závity G 1/4" až 3" a průtokem 417 až 46 000 l/min při 7 bar. Vyberete stupeň filtrace, velikost podle průtoku a k tomu odpouštění kondenzátu, indikaci zanesení a spojovací sady. Řada patří mezi průmyslové filtry Omega Air.
Stupně filtrace a příslušenství
Každá dlaždice vede na stupeň s tabulkou velikostí, náhradních vložek a průtoků.
Stupně filtrace v přehledu
Třída ISO 8573-1 se zapisuje jako pevné částice – voda – olej. Tlaková ztráta platí pro novou vložku; výměna vložky je podle tlakové ztráty nebo podle času.
| Stupně filtrace AAF | |||||||
|---|---|---|---|---|---|---|---|
| Stupeň | Jemnost | Třída ISO 8573-1 | Zbytkový olej | Tlaková ztráta nové vložky | Výměna vložky | Teplota do | Odpouštění kondenzátu |
| AAFC cyklónový odlučovač | – | x-x-x | – | – | 12 měsíců | +65 °C | plovákové AOK16B |
| AAFB hrubý filtr 15 µm | 15 µm | 7-x-x | – | 20 mbar | 12 měsíců | +65 °C | plovákové AOK16B |
| AAFP základní filtr 3 µm | 3 µm | 6-x-x | – | 10 mbar | 350 mbar | +65 °C | plovákové AOK16B |
| AAFR prachový filtr 1 µm | 1 µm | 3-x-x | – | 20 mbar | 350 mbar | +65 °C | plovákové AOK16B |
| AAFM jemný předfiltr 0,1 µm | 0,1 µm | 2-x-2 | < 0,1 mg/m³ | 50 mbar | 350 mbar | +65 °C | plovákové AOK16B |
| AAFS mikrofiltr 0,01 µm | 0,01 µm | 1-x-1 | < 0,01 mg/m³ | 80 mbar | 350 mbar | +65 °C | plovákové AOK16B |
| AAFA aktivní uhlí | – | 1-x-1 | < 0,005 mg/m³ | 60 mbar | 6 měsíců | +45 °C | ruční MCD |
| AAFA2 adsorpční filtr s aktivním uhlím | – | 1-x-0 | < 0,005 mg/m³ | 60 mbar | 6 měsíců | +45 °C | ruční MCD |
| AAFH2 katalytický filtr | – | 1-x-x | < 0,005 mg/m³ | – | 6 měsíců | +45 °C | ruční MCD |
| AAFMS2 molekulární síto | – | 1-x-x | – | – | 6 měsíců | +45 °C | ruční MCD |
Třída 1 pevných částic u stupňů A, A2, H2 a MS2 platí, jen když je před nimi mikrofiltr S. Vložky P až S se mění při tlakové ztrátě 350 mbar, nejpozději za 12 měsíců nebo 4 000 provozních hodin.
#showmore#
Jak číst třídu čistoty ISO 8573-1
Norma ISO 8573-1 popisuje čistotu stlačeného vzduchu třemi čísly: pevné částice, voda a olej. Čím nižší číslo, tím čistší vzduch. Písmeno x znamená, že filtr danou složku neurčuje.
Mikrofiltr AAFS se třídou 1-x-1 tak zaručí nejvyšší čistotu pevných částic a oleje, vlhkost ale neřeší. Filtry zachytí jen vodu, která už zkondenzovala. Vodní páru odstraní sušička stlačeného vzduchu.
Jak sestavit filtraci

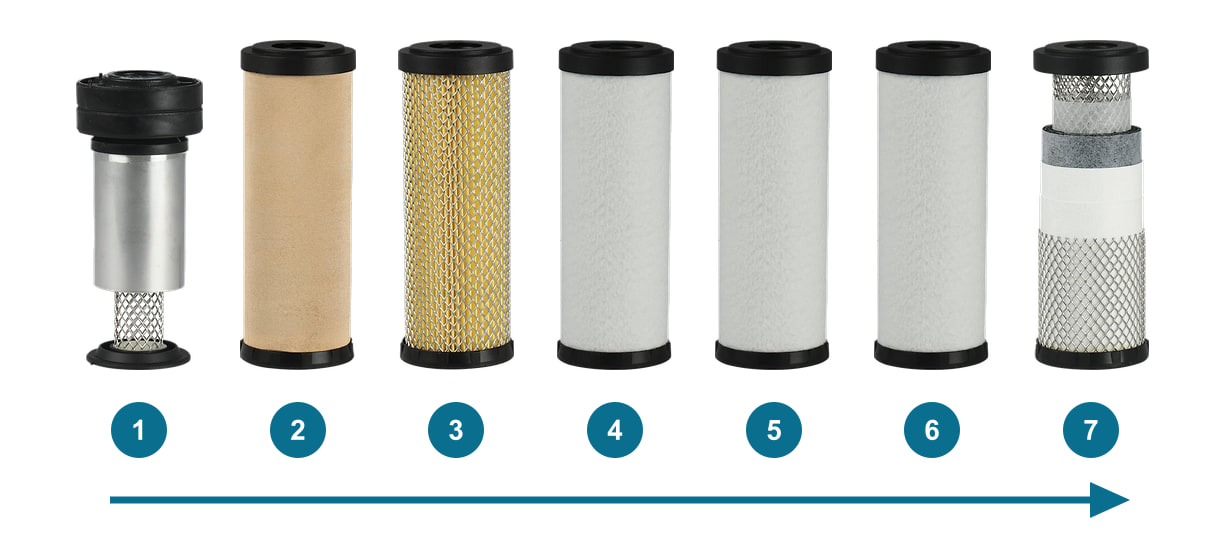

Stupně se řadí od hrubého k jemnému ve směru proudění: cyklónový odlučovač, hrubý filtr B, základní P, prachový R, jemný předfiltr M, mikrofiltr S a nakonec aktivní uhlí, adsorpční, katalytický nebo molekulární stupeň. Cyklónový odlučovač AAFC patří přímo za kompresor, kde odstraní kapalnou vodu.
Jemný předfiltr M patří před mikrofiltr S. Před aktivní uhlí, adsorpční, katalytický i molekulární stupeň vždy patří mikrofiltr S. Teprve s ním platí třída 1 pevných částic a aktivní uhlí nedostane olej v kapkách — v prostředí nasyceném olejem pracovat nesmí.
Molekulární síto AAFMS2 se zařazuje jako pojistka pro dobu, kdy adsorpční sušička stojí, a vlhkost by jinak pronikla do rozvodu.
Velikosti filtrů
Číslo velikosti je průtok v Nm³/h při 7 bar — filtr AAFP-120 má tedy průtok 120 Nm³/h. Všechny stupně stejné velikosti mají stejný závit a průtok.

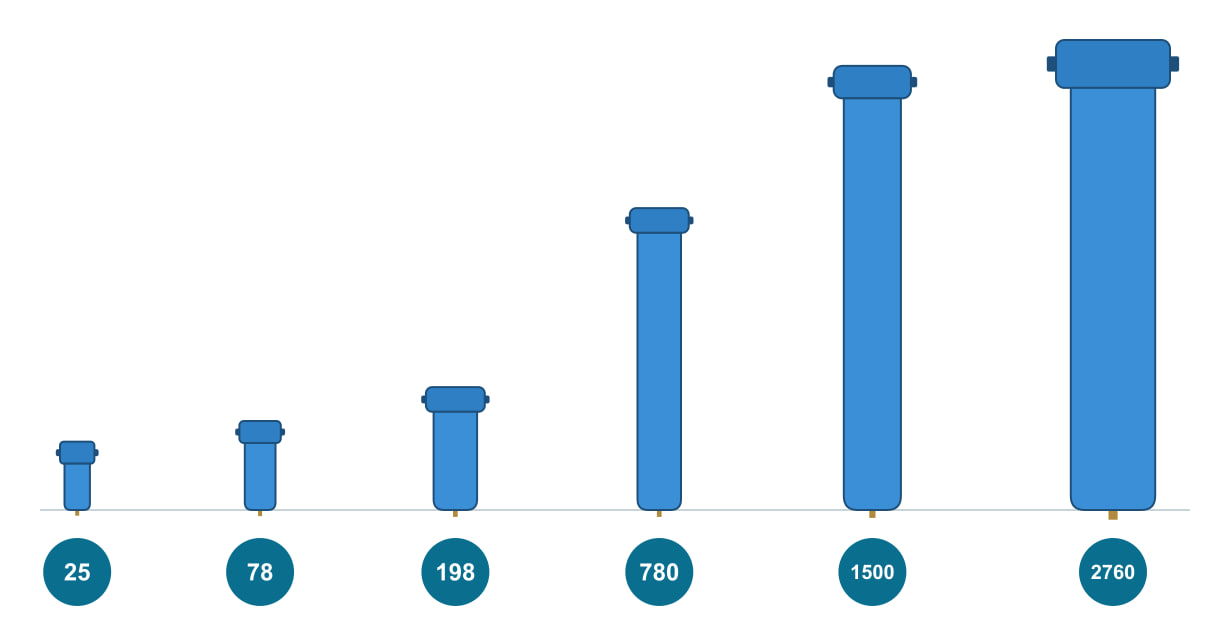

Nejmenší velikost 25 je vysoká 145 mm, největší 2760 téměř metr. Rozměry a hmotnost každé velikosti najdete na kartě filtru.
| Velikosti filtrů AAF | |||||
|---|---|---|---|---|---|
| Velikost | Připojení | Nm³/h při 7 bar | l/min při 7 bar | Stupně | Spojovací sady |
| 25 | G 1/4" | 25 | 417 | P · R · M · S · A | řada M |
| 30 | G 3/8" | 30 | 500 | P · R · M · S · A | řada M |
| 35 | G 1/4" | 35 | 583 | B · P · R · M · S · A | řada L |
| 60 | G 3/8" | 60 | 1 000 | C · B · P · R · M · S · A | řada L |
| 78 | G 1/2" | 78 | 1 300 | C · B · P · R · M · S · A · A2 · H2 · MS2 | řada L |
| 120 | G 3/4" | 120 | 2 000 | C · B · P · R · M · S · A · A2 · H2 · MS2 | řada L |
| 198 | G 1" | 198 | 3 300 | C · B · P · R · M · S · A · A2 · H2 · MS2 | řada XL |
| 335 | G 1" | 335 | 5 583 | B · P · R · M · S · A · A2 · H2 · MS2 | řada XL |
| 510 | G 1 1/2" | 510 | 8 500 | C · B · P · R · M · S · A · A2 · H2 · MS2 | řada XL |
| 780 | G 1 1/2" | 780 | 13 000 | B · P · R · M · S · A · A2 · H2 · MS2 | řada XL |
| 1000 | G 2" | 1 000 | 16 667 | C · B · P · R · M · S · A | – |
| 1500 | G 2" | 1 500 | 25 000 | C · B · P · R · M · S · A | – |
| 1680 | G 2 1/2" | 1 680 | 28 000 | B · P · R · M · S · A | – |
| 2160 | G 3" | 2 160 | 36 000 | C · B · P · R · M · S · A | – |
| 2760 | G 3" | 2 760 | 46 000 | B · P · R · M · S · A | – |
Stupně A2, H2 a MS2 jsou ve velikostech 78 až 780, hrubý filtr B od velikosti 35 a cyklónový odlučovač C v osmi velikostech. Spojovací sady jsou do velikosti 780. Rozměry a hmotnost najdete na kartě každého filtru.
Průtok při jiném tlaku
Průtoky platí pro tlak 7 bar, okolní teplotu +20 °C a vstupní teplotu vzduchu +35 °C. Při jiném tlaku průtok vynásobte korekčním faktorem: při nižším tlaku filtr propustí méně, při vyšším víc.

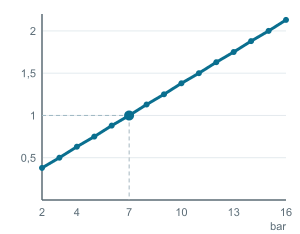

Příklad: AAFP-120 má při 7 bar průtok 2 000 l/min, při 10 bar 2 000 × 1,38 = 2 760 l/min a při 5 bar jen 1 500 l/min.
| Korekční faktor průtoku podle tlaku | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Tlak (bar) | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 |
| Faktor | 0,38 | 0,50 | 0,63 | 0,75 | 0,88 | 1,00 | 1,13 | 1,25 | 1,38 | 1,50 | 1,63 | 1,75 | 1,88 | 2,00 | 2,13 |
Odpouštění kondenzátu a indikace zanesení
Plovákový odpouštěč AOK16B
Ve stupních C až S vypustí kondenzát z nádobky sám.
Ruční odpouštěč MCD
Ve stupních A, A2, H2 a MS2 se kondenzát vypouští ručně.
Indikace zanesení

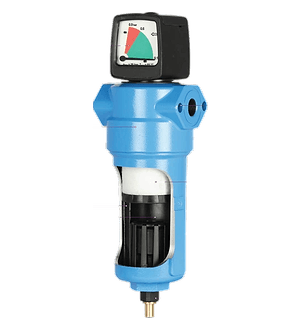

Ukazatel tlakové ztráty na hlavě filtru řekne, kdy měnit vložku.
Stupně C až S mají v nádobce plovákový odpouštěč AOK16B, který vypustí kondenzát sám. Stupně A, A2, H2 a MS2 mají ruční odpouštěč MCD.
K tělu filtru lze namontovat i jiný odpouštěč — ruční, plovákový, časový nebo elektronický. Najdete je mezi odpouštěči kondenzátu pro filtry.
Kdy vyměnit vložku, ukáže indikátor zanesení nebo diferenční manometr na hlavě filtru: vložky P až S se mění při tlakové ztrátě 350 mbar.
Spojování a montáž
Spojovací sady AAF-S
Spojí 2 nebo 3 filtry přes otvory v hlavě do jedné baterie.
Sady s úhelníky AAF-W
Navíc 2 úhelníky pro montáž na zeď, i pro jediný filtr.
Baterie na zdi
Filtry spojené za sebou a připevněné úhelníky.
Filtry do velikosti 780 spojíte spojovacími sadami do baterie 2 nebo 3 filtrů přes otvory v hlavě. Sady AAF-W obsahují navíc 2 úhelníky pro montáž na zeď, i pro jediný filtr. Sady jsou ve třech řadách: M pro velikosti 25 a 30, L pro 35 až 120 a XL pro 198 až 780.
Tělo filtru
Tělo je z hliníku, šrouby z oceli, vrchní část víka z ABS a těsnění z NBR. Vnější kataforézní lak a ochrana X2-COAT chrání proti korozi, systém AVELOCK drží vložku pevně na hliníkových žebrech, takže ji nepoškodí vibrace ani pulzování.
Tělo bez vložky (hlava a nádobka, například AAF-78T) je pro vlastní kombinaci: vložku libovolného stupně vyberete zvlášť.
Další filtry
Pro větší průtoky s přírubovým připojením jsou velkokapacitní filtry BF, pro tlak do 50 bar vysokotlaké filtry HF. Celou nabídku najdete mezi průmyslovými filtry stlačeného vzduchu.
Ventilek radí
Před aktivní uhlí vždycky mikrofiltr S. Aktivní uhlí v prostředí nasyceném olejem rychle doslouží. Mikrofiltr AAFS zachytí olej v kapkách a uhlí pak řeší jen páry a zápach.
- Jaký stupeň filtrace potřebuji?
- Podle požadované třídy čistoty ISO 8573-1. Hrubé nečistoty zachytí B (třída 7), základní filtraci zajistí P (třída 6), prach R (třída 3), jemné částice a olej M (2-x-2) a S (1-x-1). Olejové páry a zápach odstraní aktivní uhlí A.
- Jak vybrat velikost?
- Podle průtoku: číslo velikosti je průtok v Nm³/h při 7 bar. Při nižším tlaku průtok klesá — vynásobte ho korekčním faktorem z tabulky.
- Jak často měnit vložku?
- Vložky P až S při tlakové ztrátě 350 mbar, nejpozději za 12 měsíců nebo 4 000 provozních hodin. Vložky s aktivním uhlím, adsorpční, katalytické a molekulární nejpozději za 6 měsíců.
- Odstraní filtr vlhkost ze vzduchu?
- Zachytí vodu, která už zkondenzovala. Vodní páru ne — na suchý vzduch je potřeba sušička.
- Jaký tlak a teplotu filtry snesou?
- Pracovní tlak do 16 bar. Teplota +1,5 až +65 °C, u stupňů A, A2, H2 a MS2 do +45 °C.
- Je katalytický filtr H2 pro dýchací vzduch?
- Stupeň H2 sníží obsah oxidu uhelnatého CO, oxid uhličitý CO₂ neodstraní. Pro dýchatelný vzduch jsou určené i filtry B-AIR.
