Prachový filtr BFR-0240 – příruba DN80, 28 000 l/min 1 mikron · třída 3 · 16 bar
Kód: BFR-0240.svg?676e60b7){kind=small}
Související produkty
Detailní popis produktu
Prachový přírubový filtr BFR-0240 zachytí pevné částice větší než 1 µm a kapalnou vodu. Má přírubu DN80, průtok 28 000 l/min při 7 bar a 1 vložku; pracovní tlak do 16 bar.
Patří do řady přírubových filtrů Omega Air BF: těleso je pro všechny stupně stejné, liší se vložky.
Technické parametry
| Parametr | Hodnota |
|---|---|
| Připojení | příruba DN80 |
| Průtok při 7 bar | 28 000 l/min (1 680 Nm³/h) |
| Pracovní tlak | 16 bar |
| Pracovní teplota | +1,5 až +65 °C |
| Jemnost filtrace | 1 µm |
| Třída ISO 8573-1 | 3-x-x |
| Tlaková ztráta nové vložky (suchá / mokrá) | 20 / 40 mbar |
| Výměna vložky | nejméně jednou ročně nebo při tlakové ztrátě 350 mbar |
| Filtrační materiál | borosilikátová mikrovlákna |
| Vložky | 1 × BFR-0240V |
| Těleso | svařovaná uhlíková ocel |
| Rozměry A × B × øD | 1 170 × 450 × 219 mm |
| Hmotnost | 61 kg |
| Odpouštění kondenzátu | objednává se zvlášť |

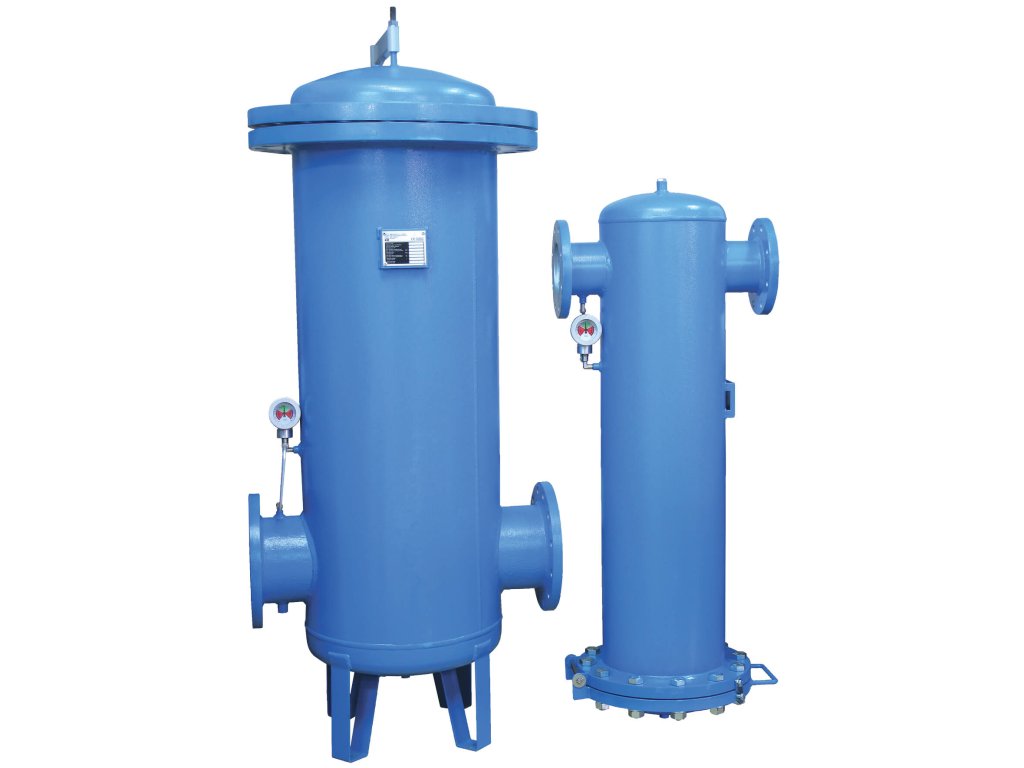

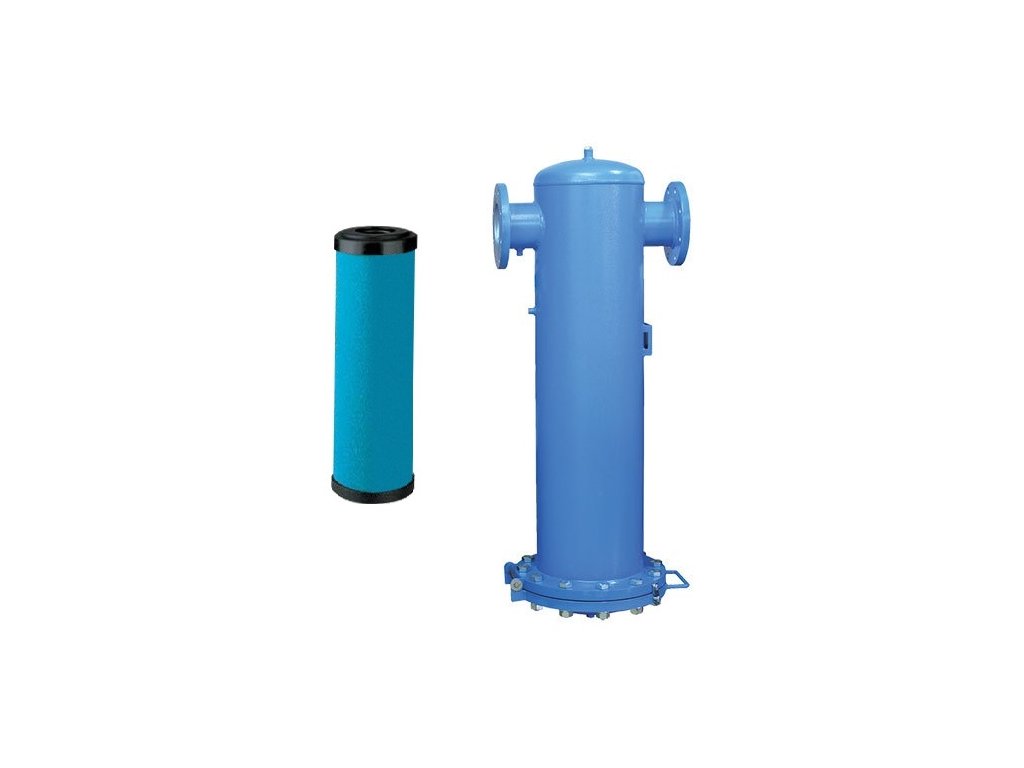

Těleso a rozměry
Těleso je svařované z uhlíkové oceli a připojuje se přírubami. Rozměry podle katalogového listu: A 1 170 mm, B 450 mm, průměr tělesa øD 219 mm; hmotnost 61 kg.

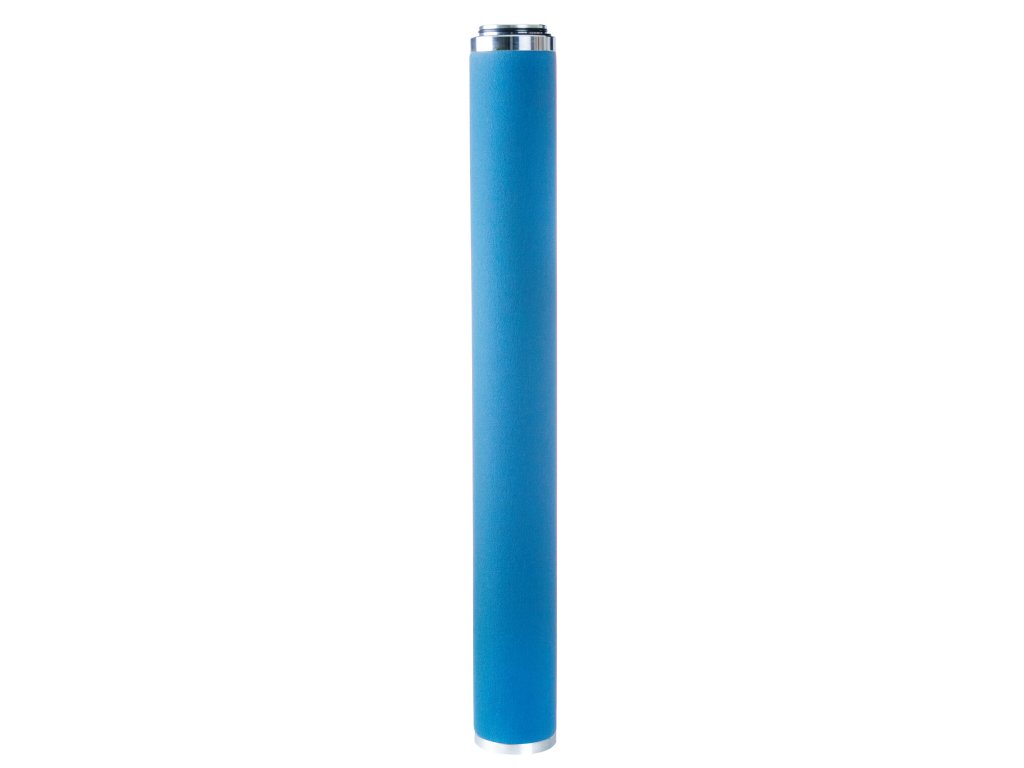

Vložky stojí v tělese svisle a vzduch jimi proudí zevnitř ven. V tomto filtru je 1 vložka o průměru 90 mm a výšce 760 mm.
Průtok podle tlaku
Průtok platí pro tlak 7 bar a teplotu +20 °C. Při jiném tlaku se mění podle korekčního faktoru:
| Tlak (bar) | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Průtok (l/min) | 10 640 | 14 000 | 17 640 | 21 000 | 24 640 | 28 000 | 31 640 | 35 000 | 38 640 | 42 000 | 45 640 | 49 000 | 52 640 | 56 000 | 59 640 |
Vložky a příslušenství
Kam ho zařadit
Patří za základní filtr, před jemný předfiltr BFM nebo mikrofiltr BFS — nebo jako prachový filtr za adsorpční sušičku.
Další velikosti najdete mezi filtry stejného stupně.
Doplňkové parametry
| Kategorie: | Prachové přírubové filtry stlačeného vzduchu BFR |
|---|---|
| Provedení: | Prachový filtr |
| Tlak: | 16 bar |
| Připojení: | příruba DN80 |
| Rozměry: | 1170 × 450 × 1645 × 219 × 177 mm |
| Certifikace: | ISO 8573-1 (IUTA), PED 97/23/CE |
| Filtrace: | 1 µm |
| Filtrační vložka: | BFR-0240V |
| Materiál: | Uhlíková ocel |
| Odpouštění kondenzátu: | Bez odpouštěče |
| Počet vložek: | 1 |
| Pracovní teplota: | +1,5 / +65 °C |
| Průtok: | 28 000 l/min |
| Třída kvality - pevné nečistoty: | 3 |
