Mikrofiltr BFS-0300 – příruba DN100, 52 500 l/min 0,01 mikronu · třída 1-x-1 · 16 bar
Kód: BFS-0300.svg?676e60b7){kind=small}
Související produkty
Detailní popis produktu
Koalescenční mikrofiltr BFS-0300 zachytí částice větší než 0,01 µm, vodu a olej; zbytkový olej je pod 0,01 mg/m³. Má přírubu DN100, průtok 52 500 l/min při 7 bar a 2 vložky; pracovní tlak do 16 bar.
Patří do řady přírubových filtrů Omega Air BF: těleso je pro všechny stupně stejné, liší se vložky.
Technické parametry
| Parametr | Hodnota |
|---|---|
| Připojení | příruba DN100 |
| Průtok při 7 bar | 52 500 l/min (3 150 Nm³/h) |
| Pracovní tlak | 16 bar |
| Pracovní teplota | +1,5 až +65 °C |
| Jemnost filtrace | 0,01 µm |
| Třída ISO 8573-1 | 1-x-1 |
| Zbytkový olej | < 0,01 mg/m³ |
| Tlaková ztráta nové vložky (suchá / mokrá) | 80 / 190 mbar |
| Výměna vložky | nejméně jednou ročně nebo při tlakové ztrátě 350 mbar |
| Filtrační materiál | borosilikátová mikrovlákna |
| Vložky | 2 × BFS-0240V |
| Těleso | svařovaná uhlíková ocel |
| Rozměry A × B × øD | 1 340 × 560 × 324 mm |
| Hmotnost | 115 kg |
| Odpouštění kondenzátu | objednává se zvlášť |

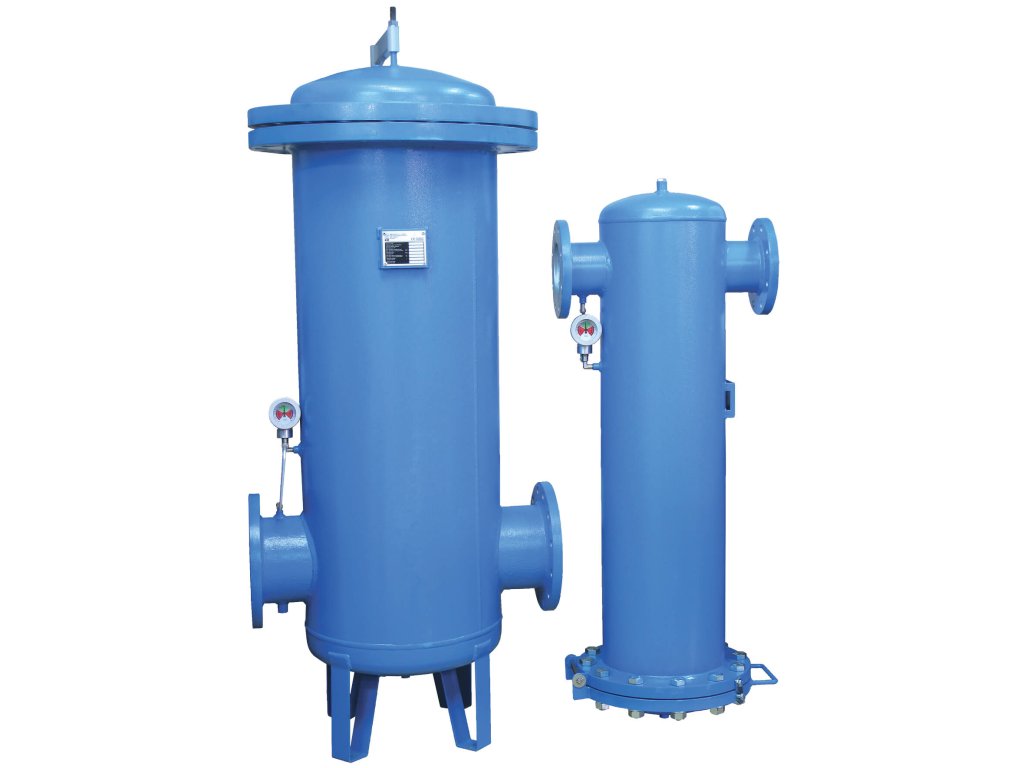

Těleso a rozměry
Těleso je svařované z uhlíkové oceli a připojuje se přírubami. Rozměry podle katalogového listu: A 1 340 mm, B 560 mm, průměr tělesa øD 324 mm; hmotnost 115 kg.

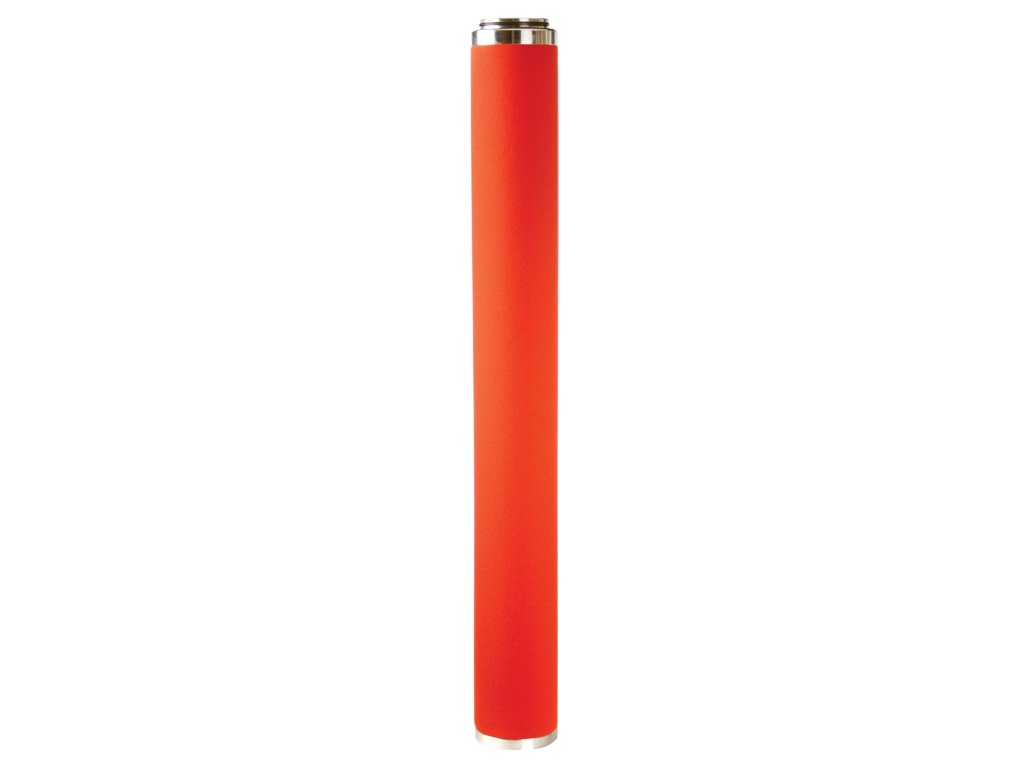

Vložky stojí v tělese svisle a vzduch jimi proudí zevnitř ven. V tomto filtru je 2 vložky o průměru 90 mm a výšce 760 mm.
Průtok podle tlaku
Průtok platí pro tlak 7 bar a teplotu +20 °C. Při jiném tlaku se mění podle korekčního faktoru:
| Tlak (bar) | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Průtok (l/min) | 19 950 | 26 250 | 33 075 | 39 375 | 46 200 | 52 500 | 59 325 | 65 625 | 72 450 | 78 750 | 85 575 | 91 875 | 98 700 | 105 000 | 111 825 |
Vložky a příslušenství
Kam ho zařadit
Patří za jemný předfiltr BFM. Před aktivním uhlím BFA je povinný.
Další velikosti najdete mezi filtry stejného stupně.
Doplňkové parametry
| Kategorie: | Přírubové mikrofiltry stlačeného vzduchu BFS, třída 1-x-1 |
|---|---|
| Provedení: | Mikrofiltr |
| Tlak: | 16 bar |
| Připojení: | příruba DN100 |
| Rozměry: | 1340 × 560 × 1780 × 324 × 227 mm |
| Certifikace: | ISO 8573-1 (IUTA), PED 97/23/CE |
| Filtrace: | 0,01 µm |
| Filtrační vložka: | BFS-0240V |
| Materiál: | Uhlíková ocel |
| Odpouštění kondenzátu: | Bez odpouštěče |
| Počet vložek: | 2 |
| Pracovní teplota: | +1,5 / +65 °C |
| Průtok: | 52 500 l/min |
| Zbytkový olej: | <0,01 mg/m³ |
| Třída kvality - oleje: | 1 |
| Třída kvality - pevné nečistoty: | 1 |
