Kompresor ze suszarką Pro Line B60-5,5-270FTXD, 270 l, 400 V Stacjonarny z osuszaczem (+3 °C), rozruch Y-D, moc 5,5 kW, ssanie 827 l/min, 11 bar, zbiornik 270 l, 400 V, 102 dB Lwa / 82 dB w 4 m
Kod: B60-5-5-270FTXD
Produkty powiązane
Opis szczegółowy produktu
B60 · osuszacz +3 °C · 270 l · 827 l/min · rozruch Y-DJedyna maszyna serii, która łączy agregat B60 z rozruchem gwiazda-trójkąt, i jedyna z rozdzielnicą na zbiorniku 270 l. B60-5,5-270FTXD zasysa 827 l/min agregatem B60 z silnikiem 5,5 kW do zbiornika 270 l na 11 bar, osuszacz na zbiorniku osusza powietrze do +3 °C, a rozdzielnica uruchamia silnik w gwieździe z niższym prądem. W odległości 4 m od maszyny zmierzysz 82 dB, poziom mocy akustycznej to 102 dB Lwa. Do blacharni albo warsztatu, gdzie powietrze bierze się porcjami, maszyna często się załącza, a przyłącze nie ma rezerwy na rozruch bezpośredni.
Dlaczego gwiazda-trójkąt do mniejszego zbiornika
Mniejszy zbiornik oznacza częstsze załączanie: 270 l na 11 bar przy szlifierce i nitownicy wyczerpuje się szybciej niż pięćsetka, a silnik 5,5 kW rusza wiele razy na godzinę. Rozdzielnica z przełącznikiem gwiazda-trójkąt za każdym razem uruchamia go w połączeniu w gwiazdę z mniej więcej trzy razy mniejszym prądem rozruchowym, a po rozpędzeniu przełącza go w trójkąt — zabezpieczenie przyłącza nie widzi udaru prądowego rozruchu bezpośredniego. Osuszacz na wsporniku nad zbiornikiem robi to samo co na pięćsetkach: +3 °C, elektroniczny spust, obejście (bypass). Kto bierze powietrze bez przerwy, weźmie ten sam agregat z osuszaczem na pięćsetce z rozruchem bezpośrednim.
Wyposażenie i detale
Co B60-5,5-270FTXD ma fabrycznie
- dwustopniowy dwucylindrowy agregat B60 z żeliwnymi cylindrami i chłodnicą międzystopniową, smarowany olejem, ze wziernikiem oleju; napęd pasami klinowymi z przełożeniem na 1 400 obr./min, kształtowana osłona koła pasowego

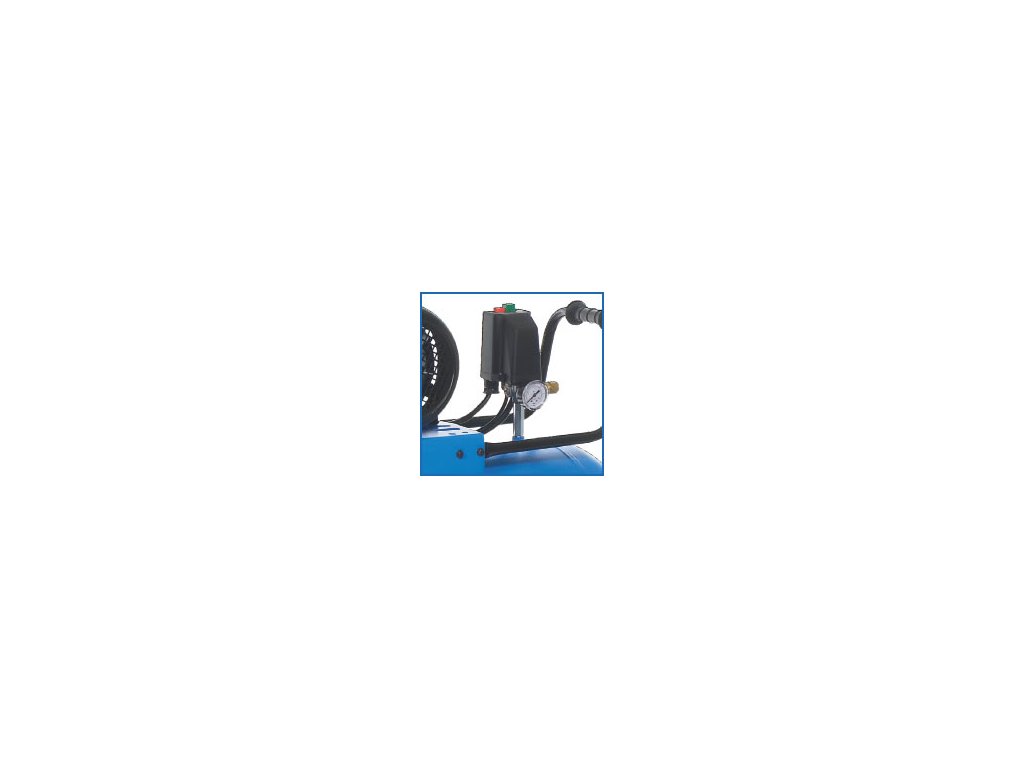

- trójfazowy silnik elektryczny 5,5 kW (7,5 hp), 400 V / 50 Hz, zabezpieczenie termiczne; presostat z pracą automatyczną i manometrem; rozdzielnica z przełącznikiem gwiazda-trójkąt do rozruchu z niższym prądem
- wydajność ssania 827 l/min, ciśnienie 11 bar, chłodnica końcowa na wyjściu z agregatu
- osuszacz ziębniczy na zbiorniku: ciśnieniowy punkt rosy +3 °C, elektroniczny spust kondensatu, obejście (bypass); fabrycznie orurowany i okablowany

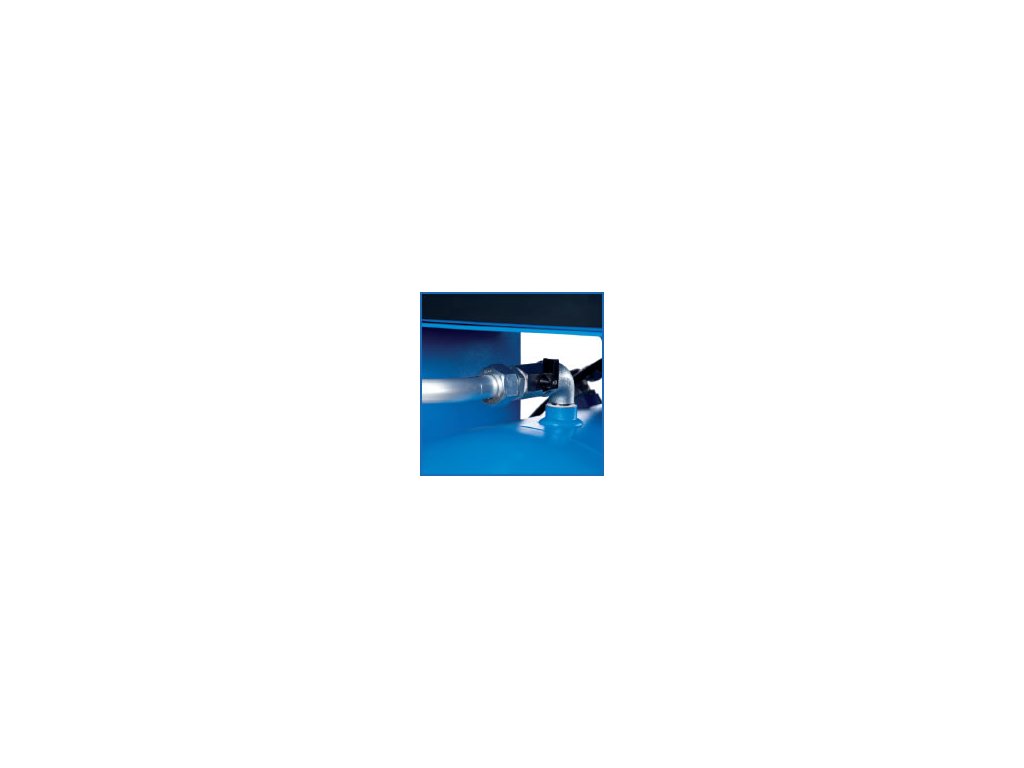

- poziomy zbiornik 270 l na stopach z zaworem do spuszczania kondensatu; wyjście do instalacji za osuszaczem (reduktor, filtr i szybkozłącza przy stanowisku)
- hałas 102 dB Lwa, w odległości 4 m 82 dB
- kod QR AirTube na zbiorniku otwiera filmy serwisowe; gwarancja 2 lata (rozszerzenie do 3 lat za dopłatą), na przerdzewienie zbiornika 10 lat
Detale maszyny
Co dalej, gdy B60-5,5-270FTXD nie pasuje
Ten sam agregat z osuszaczem na pięćsetce, ale z rozruchem bezpośrednim, ma B60-5,5-500FTD; kto chce agregat B60 na 270 l bez osuszacza albo na kółkach, znajdzie go w serii podstawowej B59B do B70. Rodzeństwo z osuszaczem zestawia przegląd maszyn z osuszaczem; maszyny z 270 l wszystkich marek pokażą kompresory ze zbiornikiem 270 l. Do prac blacharskich podłączysz do instalacji klucze udarowe.
Wartości dotyczą zasilania 400 V / 50 Hz. Wydajność ssania to ilość powietrza, którą agregat zasysa; ile z tego dostaje narzędzie, zależy od ciśnienia i zbiornika. Hałas podano jako poziom mocy akustycznej Lwa i ciśnienie akustyczne w odległości 4 m od maszyny. Ciśnieniowy punkt rosy +3 °C obowiązuje przy ciśnieniu roboczym maszyny. Kompresor tłokowy pracuje w cyklach (napełnianie zbiornika i przerwa), nie w sposób ciągły.
Ventilek radzi
Blacharnia ze szlifierką, nitownicą i natryskiem od czasu do czasu: maszyna załącza się ciągle, więc niech rusza w gwieździe — a woda niech zostanie w spuście, nie w narzędziu.
Parametry dodatkowe
| Kategoria: | Kompresory powietrza |
|---|---|
| Gwarancja: | 2 lata |
| EAN: | 8024900537437 |
| Typ kompresora: | Kompresor tłokowy |
| Ciśnienie: | 11 barów |
| Siła ssania: | 827 l/min |
| Wydajność efektywna: | 637 l/min |
| Objętość zbiornika ciśnieniowego: | 270 litrów |
| Projekt zbiornika ciśnieniowego: | Leżący |
| Podłączenie strony: | Zawór kulowy 1/2" |
| Moc silnika: | 5,5 kW |
| Napięcie sieciowe: | 400/50 V/Hz |
| Prędkości: | 1400 obr./min |
| Liczba cylindrów: | 2 |
| Liczba stopni: | 2 – kompresor dwustopniowy |
| Smarowanie: | Olejowy |
| Hałas: | 102 dB - Lwa, 82 dB - Lwp(4m) |
| Masa: | 207 kg |
| Akcesoria: | Suszarka kondensacyjna, Trójkąt gwiazdowy |
| Silnik: | Elektryczny |
| Dźwiękoszczelne: | Nie |
| Napęd: | Paski klinowe |
| Osuszacz powietrza: | tak |
| Zbierane z: | Profesjonalny |
| Rozwój: | Stacjonarny |
| W magazynie: | Magazyn zewnętrzny |
| Wymiary: | 1 490 × 500 × 1 175 mm |
