Olejovače FUTURA pro prostředí ATEX do 16 bar
Olejovač FUTURA přidává do stlačeného vzduchu olej ve formě jemné mlhy. Vzduch ho pak donese do nářadí, válců a ventilů, které potřebují mazání.
Množství oleje nastavíte dávkovacím šroubem a zkontrolujete počítáním kapek. Olejovače jsou ve čtyřech velikostech se závity G 1/4" až 1" a s průtokem do 16 000 l/min.
Který olejovač vybrat

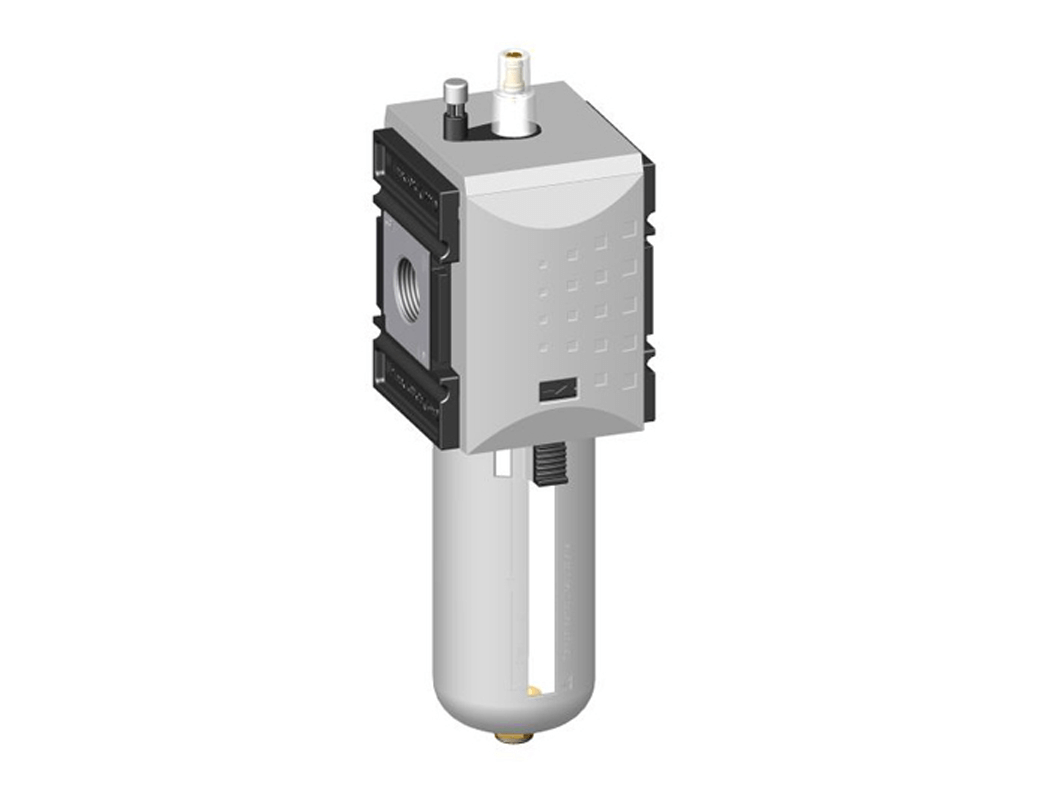

Olejovač velikosti 1 až 4
Závity G 1/4" až 1", průtok 2 800 až 16 000 l/min. Plní se ručně nebo hadičkou za provozu.
Mikroolejovač velikosti 0
Nejmenší provedení G 1/4" s průtokem do 1 400 l/min a zásobou 35 cm³ oleje. Plní se jen ručně.
Kovová nádobka
Do náročnějšího prostředí. U velikosti 1 až 4 s průhledítkem, u velikosti 0 bez něj. Vyberete ji na kartě výrobku.
Kapací nástavec
V průhledném nástavci počítáte kapky a dávkovacím šroubem nastavíte množství oleje.
Olejovače podle velikosti
| Olejovače FUTURA | ||||||
|---|---|---|---|---|---|---|
| Velikost | Závit | Max. průtok (l/min) | Olejuje od (l/min) | Zásoba oleje (cm³) | Šířka × výška (mm) | Objednací číslo |
| 0 | G 1/4" | 1 400 | 26 | 35 | 43 × 156 | OL014-F |

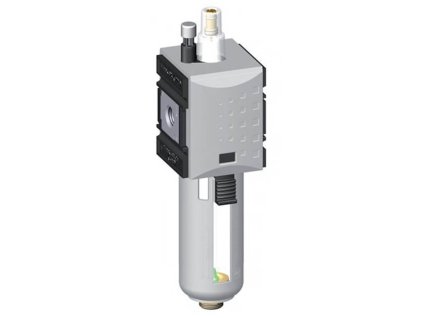

| 1 | G 1/4" | 2 800 | 90 | 40 | 52 × 185 | OL14-F |
| 1 | G 3/8" | 2 800 | 90 | 40 | 52 × 185 | OL38-F |
| 2 | G 3/8" | 8 000 | 70 | 80 | 63 × 210 | OL382-F |
| 2 | G 1/2" | 8 000 | 70 | 80 | 63 × 210 | OL12-F |

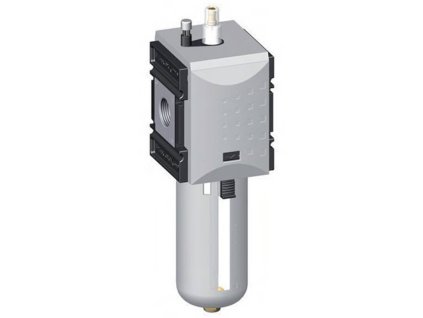

| 4 | G 3/4" | 16 000 | 115 | 181 | 85 × 271 | OL34-F |
| 4 | G 1" | 16 000 | 115 | 181 | 85 × 271 | OL10-F |
Olejovač začne přidávat olej až od určitého průtoku. Ve sloupci „olejuje od" je tato hodnota při 6 bar. Kovovou nádobku vyberete na kartě výrobku. Velikost 0 má vstupní tlak nejvýš 12 bar. Velikost 0 do prostředí s nebezpečím výbuchu nepatří.
#showmore#
Jak nastavit dávkování
Množství oleje nastavíte dávkovacím šroubem na kapacím nástavci a zkontrolujete počítáním kapek, které v nástavci padají. Orientačně stačí 1 až 2 kapky za minutu při průtoku 1 000 l/min. U mikroolejovače velikosti 0 je to asi 10 až 20 kapek za minutu.
Olejovač přidává olej až od určitého průtoku vzduchu. Při malém odběru proto nekape. Hodnoty pro jednotlivé velikosti najdete v tabulce.
Plnění olejem
Ručně: sundejte nádobku, nalijte olej po značku a nádobku nasaďte, až pojistka slyšitelně zaskočí. Olej dolévejte, když hladina klesne ke spodní značce.
Velikosti 1 až 4 se dají plnit i za provozu. Na nádobku dole připojíte hadičku se závitem G 1/8", druhý konec ponoříte do oleje a stisknete plnicí tlačítko. Olejovač musí být pod tlakem. Hadička může zůstat připojená.
Katalog doporučuje olej třídy ISO VG 32 (CL32 podle DIN 51517). V nabídce máme SOL pro teploty nad +5 °C, SOLWI pro provoz s větším množstvím kondenzátu, třeba při teplotě pod +5 °C, a potravinářský SOLLE. Všechny tři oleje jsou i v balení 5, 10 a 20 l.
Kam olejovač zařadit
Olejovač patří v sestavě na konec, za filtr a regulátor. Montujte ho jen svisle, nádobkou dolů, a ve směru šipky na těle.
Za olejovač nepřipojujte nic, co potřebuje vzduch bez oleje, třeba stříkací pistole. Na to slouží odbočka před olejovačem, například rozbočovač FUTURA.
Olejová mlha škodí zdraví. Olejovač používejte jen v uzavřených pneumatických systémech a na odfuky ventilů dejte filtrační tlumiče hluku.
Prostředí s nebezpečím výbuchu
Olejovače velikosti 1, 2 a 4 jsou mechanická zařízení bez vlastního zdroje vznícení. Podle prohlášení ke směrnici 2014/34/EU je můžete použít v zónách 1 a 2 (plyny IIA, IIB, IIC) a 21 a 22 (prach IIIA, IIIB), teplotní třída T4, za podmínek popsaných u celé řady FUTURA. Velikost 0 do prostředí s nebezpečím výbuchu nepatří.
Náhradní díly a příslušenství podle velikosti
Na kartě každého olejovače jsou díly jeho velikosti nabídnuté jako související výrobky.
| Náhradní díly a příslušenství k olejovačům | ||||
|---|---|---|---|---|
| Díl | Velikost 0 | Velikost 1 | Velikost 2 | Velikost 4 |
| Plastová nádobka | BDO00 | BOL1F | BOL2F | BOL4F |
| Kovová nádobka | BDO00-M | BOLM1F | BOLM2F | BOLM4F |
| Těsnicí kroužek nádobky | OR1 | OR1F | OR2F | OR4F |
| Kapací nástavec | TROPFOLF | |||
| Upevňovací úhelník se šrouby | W0F | W1F | W2F | W4F |
| Spojovací sada | KP0F | KP1F | KP2F | KP4F |
| Spojovací sada s konzolou na zeď | KPW0F | KPW1F | KPW2F | KPW4F |
Údržba
Před uvedením do provozu zkontrolujte hladinu oleje a nastavení dávkování. Plastové nádobky čistěte jen vlhkým hadříkem s vodou nebo jemným prostředkem, rozpouštědla polykarbonát poškodí.
Ventilek radí
Méně oleje je víc. Začněte na 1 až 2 kapkách za minutu a přidejte, až když nářadí jede nasucho. Přebytečný olej skončí v rozvodu a na obrobcích.
- Jaký olej do olejovače?
- Katalog doporučuje olej třídy ISO VG 32 (CL32 podle DIN 51517). Pro potravinářský provoz je v nabídce potravinářský olej.
- Kolik oleje nastavit?
- Orientačně 1 až 2 kapky za minutu při průtoku 1 000 l/min, u mikroolejovače velikosti 0 asi 10 až 20 kapek.
- Proč olejovač nekape?
- Přidává olej až od určitého průtoku vzduchu, u velikosti 1 například od 90 l/min při 6 bar. Při malém odběru proto nekape.
- Dá se olej dolít za provozu?
- U velikosti 1 až 4 ano, hadičkou se závitem G 1/8" a plnicím tlačítkem. Olejovač musí být pod tlakem. Velikost 0 se plní jen ručně.
- Kam olejovač v sestavě patří?
- Na konec, za filtr a regulátor. Vzduch bez oleje odebírejte před olejovačem.
- Hodí se do prostředí s nebezpečím výbuchu?
- Velikosti 1, 2 a 4 ano, v zónách 1, 2, 21 a 22 podle prohlášení ke směrnici 2014/34/EU. Velikost 0 ne.
Vstupní tlak 0–16 bar (velikost 0: 0–12 bar), pracovní teplota −10 až +50 °C, stlačený vzduch a neutrální plyny. Těla z polyamidu vyztuženého skelnými vlákny, nádobky z polykarbonátu nebo kovové.
