Filtr s aktivním uhlím CHP4A-005 – 420 bar, G 3/8", 1 167 l/min olej pod 0,005 mg/m³ · třída 1-x-1 · 420 bar
Kód: CHP4A-005.svg?676e60b7){kind=small}
Související produkty
Detailní popis produktu

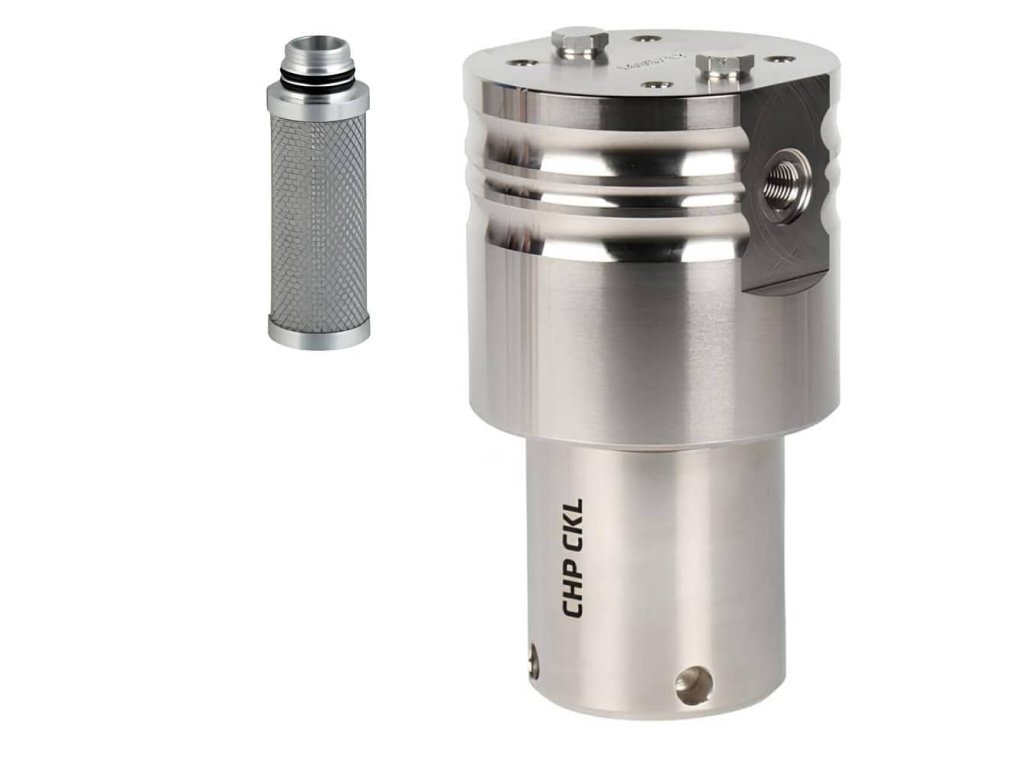

Vysokotlaký filtr s aktivním uhlím CHP4A-005 odstraní zbytkový olej, olejové páry, uhlovodíky a zápach; zbytkový olej je pod 0,005 mg/m³. Má závit G 3/8", průtok 1 167 l/min při 7 bar a pracovní tlak do 420 bar.
Patří do řady vysokotlakých filtrů CHP4 mezi filtry s aktivním uhlím CHP4A: těleso je pro všechny stupně stejné, liší se vložka.
Technické parametry
| Parametr | Hodnota |
|---|---|
| Připojení | G 3/8" (vnitřní trubkový závit) |
| Průtok při 7 bar | 1 167 l/min (70 Nm³/h) |
| Pracovní tlak | 420 bar |
| Pracovní teplota | +1,5 až +45 °C |
| Třída ISO 8573-1 | 1-x-1 |
| Zbytkový olej | < 0,005 mg/m³ |
| Výměna vložky | každých 6 měsíců |
| Vložka | CHPA-005V |
| Materiál vložky | aktivní uhlí |
| Těleso | uhlíková ocel s chemickým niklováním |
| Výška A | 182 mm |
| Šířka hlavy B | 98 mm |
| Největší šířka C | 104 mm |
| Od horní hrany D | 30 mm |
| Hmotnost | 7,6 kg |
| Odpouštění kondenzátu | objednává se zvlášť |
| Vypouštění kondenzátu | otvor G 1/4" ve dně |
Těleso a rozměry
Těleso je z uhlíkové oceli ANSI A-105 s chemickým niklováním, armatury a šrouby jsou z nerezové oceli 1.4404, těsnění z FKM s opěrným kroužkem z PTFE. Vzduch se připojuje vnitřními trubkovými závity v hlavě filtru, kondenzát odchází otvorem G 1/4" ve dně.
Podle výrobce: výška A 182 mm, šířka hlavy B 98 mm, největší šířka C 104 mm a od horní hrany D 30 mm. Hmotnost 7,6 kg.
Průtok podle tlaku
Průtok platí pro tlak 7 bar a teplotu +20 °C. Při vyšším tlaku se násobí korekčním faktorem, od 100 bar je to 12:
| Tlak (bar) | 7 | 25 | 40 | 64 | 100 | 250 | 420 |
|---|---|---|---|---|---|---|---|
| Průtok (l/min) | 1 167 | 3 501 | 5 835 | 9 336 | 14 004 | 14 004 | 14 004 |
Vložka a příslušenství
| K tomuto filtru: | |
|---|---|

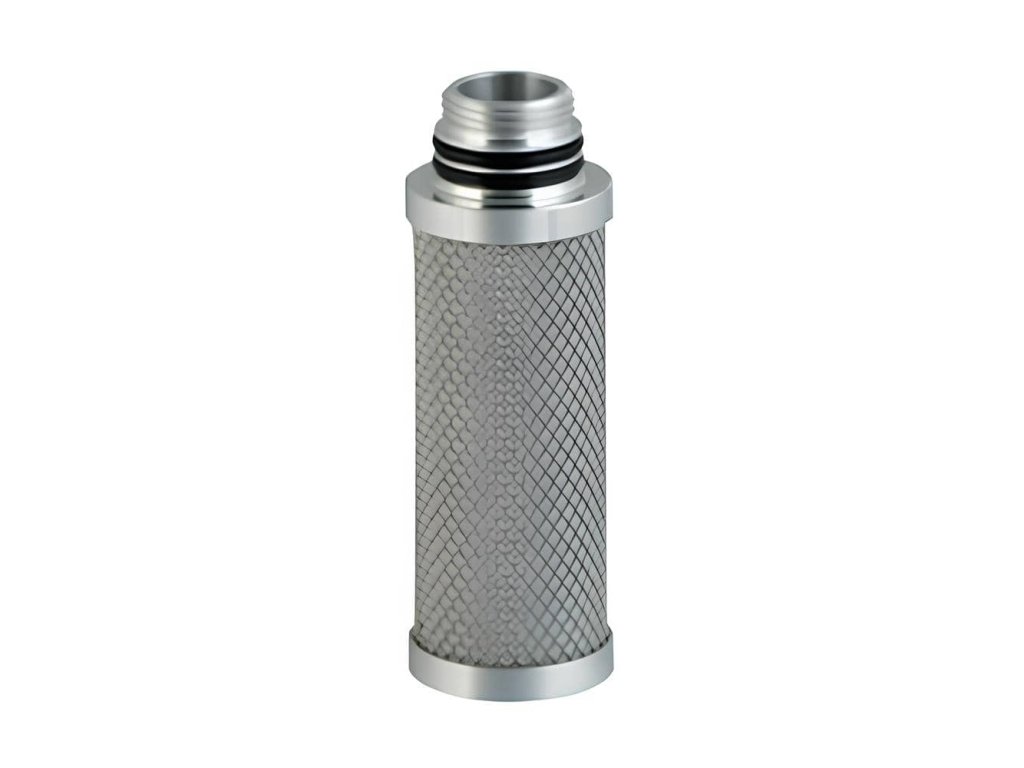

| Náhradní vložka | CHPA-005V |
| Odpouštění kondenzátu (objednává se zvlášť) | TD420M-230VAC, TD420M-24VDC |
| Úhelník na zeď | CHP-WS |
| Odlučovač vody před filtr | cyklónové odlučovače CHP |
Kam ho zařadit
Patří vždy za mikrofiltr CHP4S: aktivní uhlí nesmí pracovat v prostředí nasyceném olejem a třída 1 pevných částic platí jen s ním.
Další velikosti najdete mezi filtry stejného stupně.
Doplňkové parametry
| Kategorie: | Vysokotlaké filtry s aktivním uhlím CHP4A do 420 bar |
|---|---|
| Tlak: | 420 bar |
| Připojení: | 3/8" |
| Rozměry: | 182 × 98 × 104 mm |
| Filtrační vložka: | CHPA-005V |
| Materiál: | Uhlíková ocel |
| Odpouštění kondenzátu: | Bez odpouštěče |
| Pracovní teplota: | +1,5 / +45 °C |
| Průtok: | 1 167 l/min |
| Typ produktu: | Kompletní filtr |
| Zbytkový olej: | <0,005 mg/m³ |
| Třída kvality - oleje: | 1 |
| Třída kvality - pevné nečistoty: | 1 |
| Stupeň filtrace: | Aktivní uhlí |
| Typ připojení: | Vnitřní závit |
Filtrace Omega Air - řada CHP
Hodnocení produktu
Buďte první, kdo napíše příspěvek k této položce.
