Náplň z polypropylenových vláken WOS-8P pro separátor WOS-8
Kód: WOS-8P.svg?676e60b7){kind=small}
Související produkty
Detailní popis produktu

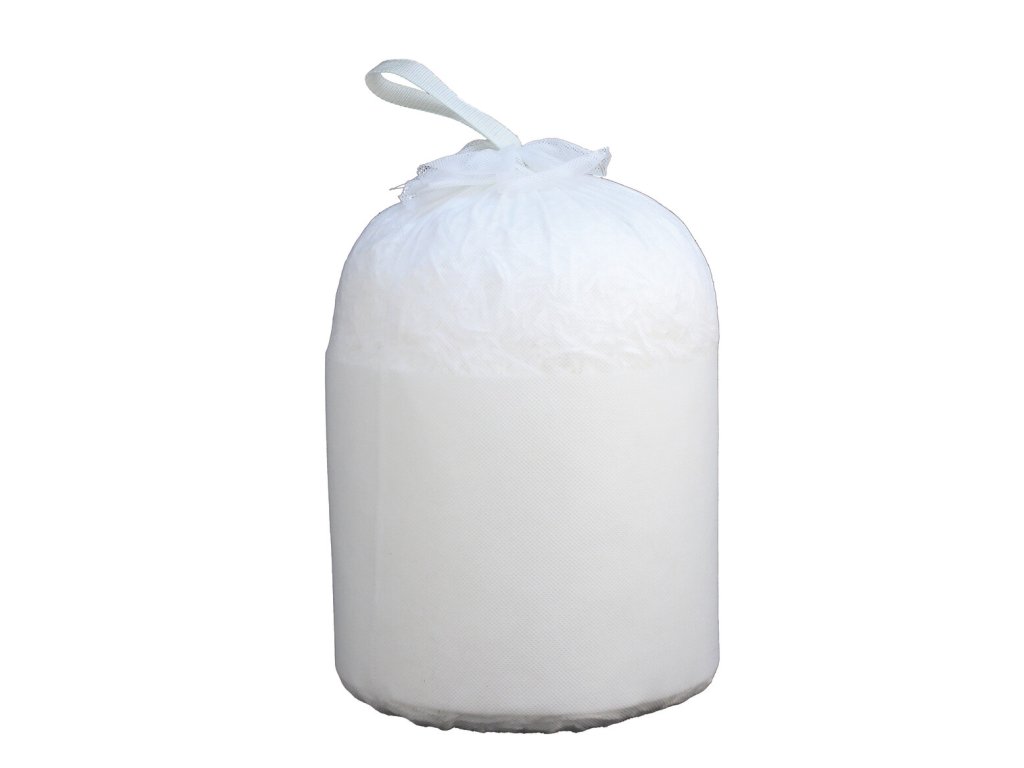

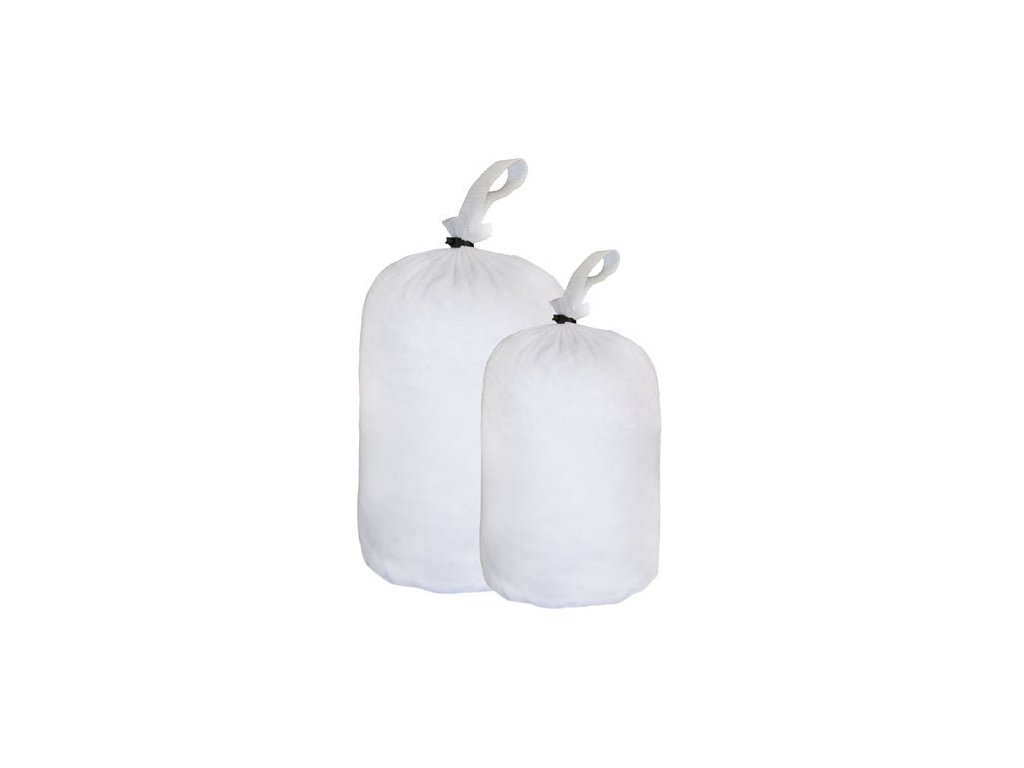

Náplň WOS-8P jsou oleofilní polypropylenová vlákna do první komory separátoru WOS-8. Vlákna přitahují olej a zachytí jeho hlavní podíl, voda jimi proteče do druhé komory s aktivním uhlím.
Údaje
| Parametr | Hodnota |
|---|---|
| Kód | WOS-8P |
| Pro separátor | WOS-8 |
| Obsah | oleofilní polypropylenová vlákna |
| Komora | 1. komora (hlavní odloučení oleje) |
| Hmotnost | 1,3 kg |
Kdy náplň vyměnit
Náplně se obvykle mění obě najednou: po 4 000 provozních hodinách kompresoru při úletu oleje 2,5 mg/m³ (při 5 mg/m³ po 2 000 h), nejpozději po 12 měsících, nebo dřív, když test vody WOS-TP ukáže olej. Druhá náplň pro WOS-8: WOS-8A.
- 4 000 provozních hodin kompresoru při úletu oleje 2,5 mg/m³ – při 5 mg/m³ je to jen 2 000 hodin, interval se mění úměrně
- 12 měsíců bez ohledu na provoz kompresoru
- olej ve vyčištěné vodě dosáhne limitu podle místních předpisů
Jak náplň vyměnit
Uzavřete přívod kondenzátu, sejměte víko komory, vyjměte použitou náplň a vložte novou. Použitou náplň předejte k likvidaci jako odpad znečištěný olejem.
Jak separátor WOS funguje
- Kondenzát přitéká pod tlakem od odvaděčů do odlehčovací komory se vzduchovým filtrem. Tady se uvolní tlak, vzduch odejde filtrem ven a kondenzát se uklidní – necáká a nepění.
- V první komoře proteče náplní z oleofilních polypropylenových vláken. Vlákna přitahují olej a zachytí jeho hlavní podíl.
- Ve druhé komoře projde kartuší s aktivním uhlím, které zachytí zbytky oleje rozpuštěné ve vodě.
- Na výstupu odtéká voda se zbytkovým olejem pod 10 ppm. Olej zůstává v náplních – při servisu je vyměníte a předáte k ekologické likvidaci.
Celá řada separátorů je v kategorii separátory WOS.
Doplňkové parametry
| Kategorie: | Separátory voda-olej – odlučovače oleje z kondenzátu kompresoru |
|---|---|
| Průtok vzduchu: | 8000 l/min |
| Typ separátoru: | WOS |
| Zbytkový olej: | 10 ppm |
