Plnicí ventil FUTURA BF12-F - G 1/2" 4 500 l/min · velikost 2 · ATEX
Kód: BF12-F.svg?676e60b7){kind=small}
Související produkty
Detailní popis produktu

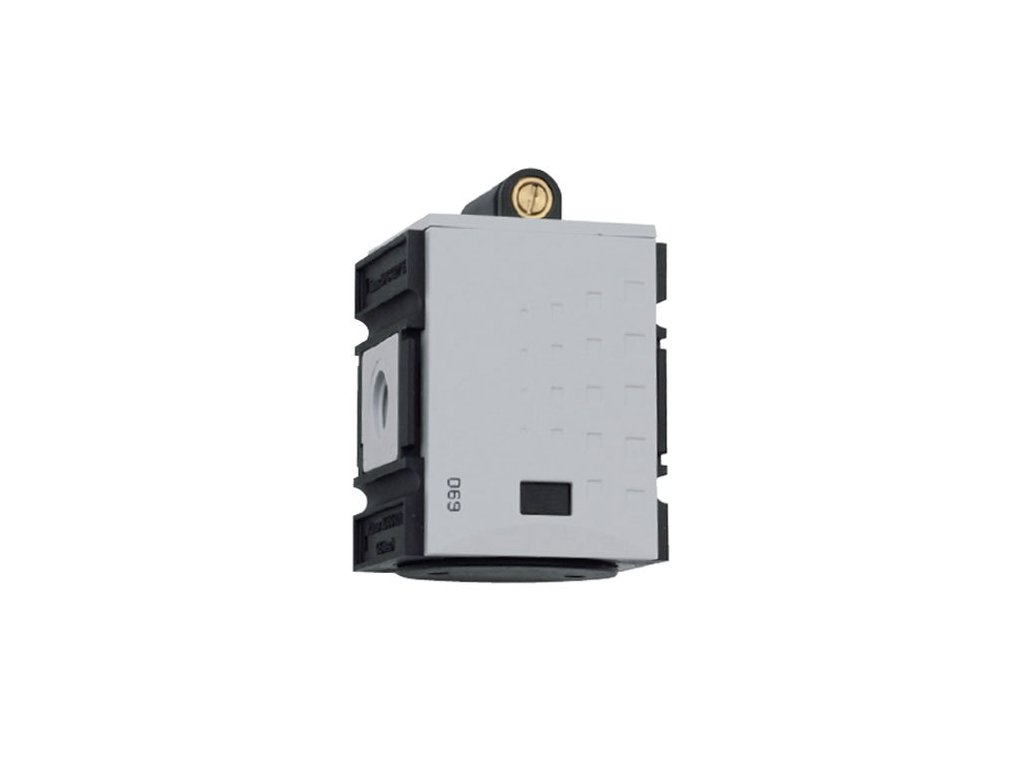

Plnicí ventil po zapnutí vzduchu napouští stroj pomalu přes škrticí clonu. Když tlak za ním dosáhne asi poloviny vstupního tlaku, přepne na plný průtok. Rychlost náběhu nastavíte šroubem.
Parametry
| BF12-F — parametry | |
|---|---|
| Provedení | Plnicí ventil |
| Připojení | vnitřní závit G 1/2" |
| Velikost | 2 (šířka modulu 63 mm) |
| Vstupní tlak | 2,5–16 bar |
| Průtok | 4 500 l/min |
| Funkce | pozvolné plnění přes škrticí clonu |
| Plný průtok od | asi 50 % vstupního tlaku |
| Šířka × výška | 63 × 112 mm |
| Materiál | tělo z polyamidu vyztuženého skelnými vlákny, těsnění NBR |
| Pracovní teplota | −10 až +50 °C |
| Médium | mazaný i nemazaný stlačený vzduch a neutrální plyny |
| Prostředí s nebezpečím výbuchu | ano, zóny 1, 2, 21 a 22, T4 |
K čemu se hodí
Chrání stroj i obsluhu před prudkým vyjetím válců po spuštění. Před něj patří uzavírací ventil. Velikost 2 se hodí ke strojům a větším rozvodům.
K této velikosti patří: upevňovací úhelník W2F · spojovací sada KP2F · spojovací sada s konzolou na zeď KPW2F · nástěnné konzoly se závitem WK2-12F.
Prostředí s nebezpečím výbuchu
Mechanické zařízení bez vlastního zdroje vznícení. Podle prohlášení ke směrnici 2014/34/EU ho můžete použít v zónách 1 a 2 (plyny IIA, IIB, IIC) a 21 a 22 (prach IIIA, IIIB), teplotní třída T4, za podmínek popsaných u řady FUTURA. Prohlášení vám na vyžádání pošleme.
Ventilek radí
Válce dojedou pomalu. Plnění nastavte tak, aby válce při spuštění dojely do výchozí polohy bez rázu.
Doplňkové parametry
| Kategorie: | Plnicí ventily, zpětné ventily a rozbočovače FUTURA pro ATEX do 16 bar |
|---|---|
| Provedení: | Plnicí ventil |
| Tlak: | 16 bar |
| Rozměry: | 112 × 63 mm |
| Certifikace: | ATEX |
| Médium: | Stlačený vzduch |
| Pracovní teplota: | -10 / 50 °C |
| Průtok: | 4 500 l/min |
| Závit: | G 1/2" |
| Skladem: | Externí sklad |
Hodnocení produktu
Buďte první, kdo napíše příspěvek k této položce.
KNOCKS FLUID Technik je německý výrobce úpravy stlačeného vzduchu. Firmu založil v roce 1970 Heinz Knocks jako podnik jednoho člověka. Dnes ji vede obecně prospěšná nadace a v sídle v Selmu kolem 200 lidí vyvíjí a vyrábí regulátory tlaku, filtry a olejovače.
U nás najdete stavebnicovou řadu FUTURA, kterou můžete dát i do prostředí s nebezpečím výbuchu, dále přesné, dálkově a elektricky ovládané regulátory, nerezové nástrčné spojky, spojky s trnem, šroubení, silentbloky pod kompresory, digitální manometry, tlakové spínače a kulové kohouty.
Od roku 1970Co od KNOCKS u nás najdete
Úpravné jednotky FUTURA
Stavebnice úpravy vzduchu do 16 bar. Filtry, regulátory, olejovače a ventily, které spojíte do jednotky v libovolném složení.
- 4 velikosti se závity G 1/4″ až 1″
- těla z polyamidu vyztuženého skelnými vlákny
- velikosti 1, 2 a 4 i do zón ATEX
Regulátory tlaku FUTURA
Stálý tlak pro nářadí a stroje. Sníží tlak z rozvodu na nastavenou hodnotu a přebytek samy odvzdušní. Manometr je v dodávce.
- rozsahy od 0,1–1 do 0,5–16 bar
- přesné provedení s přesností ±25 mbar
- průtok až 14 200 l/min
Proporcionální regulátory DRPE
Tlak nastavený elektrickým signálem. Převodník v regulátoru změní signál z řídicího systému na výstupní tlak.
- signál 0–10 V nebo 4–20 mA
- výstup od 0–1 do 0–10 bar
- krytí IP65, konektor M12
Nerezové nástrčné spojky
Pro potravinářství a chemii. Tělo, kroužek i závit z nerezové oceli AISI 316, těsnění z FKM.
- hadičky 4 až 16 mm
- tlak od −1 do 15 bar
- závity M5, G a R do 1/2″
Spojky s nástrčným trnem
Jednoduchý spoj měkkých hadic. Přímé, T, Y, L i X spojky z POM pro nízkotlaké rozvody v automatizaci.
- trny od 3 do 25 mm
- POM odolá benzínu, naftě a olejům
- tlak do 8 bar
Šroubení s převlečnou maticí
Pevný spoj plastové hadičky. Tělo a matice z eloxovaného hliníku: přímá šroubení s vnějším i vnitřním závitem a L-šroubení.
- hadičky 4,3/3 až 12/9 mm
- závity M5 až G 1/2″
- tlak do 10 bar
Silentbloky
Kompresor bez vibrací v podlaze. Pryžový váleček mezi dvěma ocelovými deskami pohltí chvění stroje.
- průměr 40, 50 a 75 mm
- závity M8, M10 a M12
- vnější i vnitřní závit, jedno- i oboustranné
Digitální manometry
Tlak přesně na displeji. Kompaktní MAKP do panelu a MDG s nerezovým připojením.
- MDG od −1 do 2 000 bar
- přesnost MDG 0,5 %
- MAKP na baterii CR2032, krytí IP65
Hledáte k jednotce hadici, rychlospojku nebo další šroubení? Spojky a šroubení pro stlačený vzduch najdete pohromadě v jedné kategorii.
Celý spojovací materiálRegulátory KNOCKS vedle sebe
| Typ, použití, nastavení a připojení | ||||
|---|---|---|---|---|
| Typ | K čemu | Nastavení tlaku | Vstupní tlak | Připojení |
| BLP | stálý tlak přímo u ofukovací pistole | pevně 2 až 8 bar | do 15 bar | G 1/4″ |
| FUTURA R | běžné nastavení tlaku u nářadí a strojů | 0,1–1 až 0,5–16 bar | do 16 bar | G 1/4″ až 1″ |
| FUTURA RP | měřicí a zkušební zařízení, přesnost ±25 mbar | 0,1–1 až 0,5–16 bar | do 16 bar | G 1/4″ až 1/2″ |
| FDR | nejjemnější nastavení a stálost tlaku | 0,05–2 až 0,05–10 bar | do 16 bar | G 1/4″ a 1/2″ |
| DRI s DRF | velký průtok, tlak řízený na dálku pilotním regulátorem | podle řídicího regulátoru DRF | do 25 bar | G 1/2″ až 2″ |
| DRPE | tlak řízený signálem 0–10 V nebo 4–20 mA | 0–1 až 0–10 bar | do 13 bar podle rozsahu | G 1/4″ |
Regulátory FDR a DRF potřebují vzduch přefiltrovaný na 5 µm a bez oleje.
Jak sestavit jednotku FUTURA
1. Vybrat velikost
Velikost určuje závit, průtok i díly, které k prvku patří. Řada má velikosti 0, 1, 2 a 4 se závity G 1/4″ až 1″. Do jedné jednotky spojíte jen prvky stejné velikosti.
2. Seřadit prvky
Ve směru proudění vzduchu je první filtr, za ním regulátor a nakonec olejovač. Před ně můžete zařadit uzavírací a plnicí ventil.
3. Spojit a upevnit
Prvky spojíte spojovací sadou se dvěma rámečky a těsnicím kroužkem. Na zeď jednotku připevní spojovací sada s konzolou, samotný prvek úhelník.
4. Udržovat
Zanesenou filtrační vložku vyměňte a olej v olejovači dolévejte, když klesne ke spodní značce. Plastové nádobky čistěte jen vlhkým hadříkem, rozpouštědla je poškodí.
Časté otázky
- Můžu FUTURA použít v prostředí s nebezpečím výbuchu?
- Ano, velikosti 1, 2 a 4. Podle prohlášení ke směrnici 2014/34/EU patří do zón 1 a 2 s výbušnými plyny a do zón 21 a 22 s hořlavým prachem, teplotní třída T4. Nepatří tam velikost 0, elektricky ovládané ventily a plnicí jednotky, rozbočovače s tlakovým spínačem a ukazatele zanesení. Médiem smí být jen suchý stlačený vzduch nebo inertní plyn.
- Dvoudílná, nebo třídílná jednotka?
- Dvoudílná má regulátor s filtrem v jednom těle a vedle něj olejovač, ušetří tak místo i jeden spoj. Třídílná skládá filtr, regulátor a olejovač ze tří samostatných modulů. Obě filtrují na 5 µm a manometr je v dodávce.
- Kdy potřebuji přesný regulátor?
- Když musí tlak zůstat stálý i při kolísání vstupu, třeba u měřicích a zkušebních zařízení. Přesné regulátory FUTURA drží tlak s přesností ±25 mbar, regulátory FDR nastavíte už od 0,05 bar.
- K čemu je regulátor BLP?
- Malý regulátor se závitem G 1/4″ se našroubuje přímo na přívod ofukovací pistole a drží pevný výstupní tlak 2 až 8 bar podle typu. Pistole pak nefouká plným tlakem rozvodu a spotřebuje méně vzduchu.
- Jaký silentblok dát pod kompresor?
- Podle patky stroje. Když má patka hladkou díru, vezměte silentblok s vnějším závitem, když z ní kouká šroub, s vnitřním závitem. Průměr volte aspoň jako patka: 40 mm pod menší kompresory, 50 mm pod běžné stacionární a 75 mm pod těžké pístové. Vždy dejte celou sadu, u kompresoru se vzdušníkem obvykle čtyři kusy.
- Kam se hodí nerezové nástrčné spojky?
- Do potravinářství, chemického a farmaceutického průmyslu a všude, kde je agresivní prostředí nebo vysoké nároky na hygienu. Tělo, kroužek i závit jsou z nerezové oceli AISI 316, těsnění z FKM a spojky snesou tlak od −1 do 15 bar.
KNOCKS FLUID-Technik GmbH sídlí v Selmu v Německu a má certifikaci podle ISO 9001 a ISO 14001. Prohlášení ke směrnici 2014/34/EU pro řadu FUTURA vám na vyžádání pošleme.
