Základní filtr SPFN5-030 – 14 bar, G 1", 5 250 l/min nerezové sítko 5 mikronů · 14 bar
Kód: SPFN5-030.svg?676e60b7){kind=small}
Související produkty
Detailní popis produktu

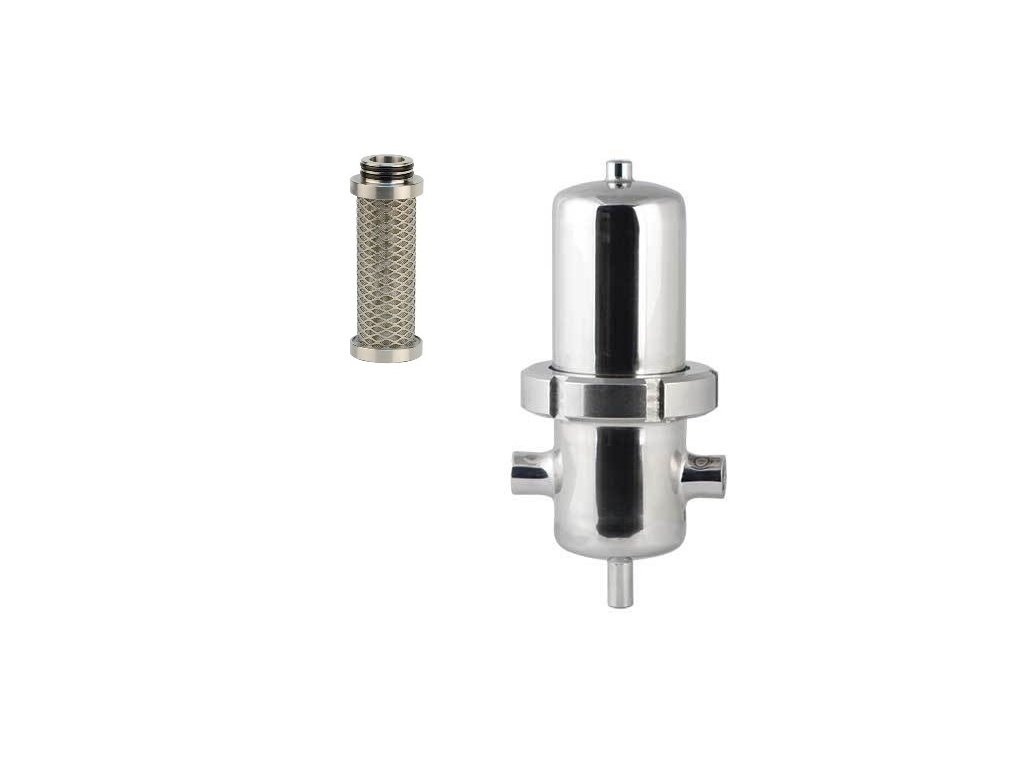

Základní nerezový filtr se sítkem SPFN5-030 zachytí pevné nečistoty větší než 5 µm. Má připojení G 1", průtok 5 250 l/min při 7 bar a pracovní tlak do 14 bar.
Patří do řady filtrů SPF mezi základní filtry SPFN5: těleso je pro všechny stupně stejné, liší se vložka.
Technické parametry
| Parametr | Hodnota |
|---|---|
| Připojení | G 1" (trubkový závit) |
| Průtok při 7 bar | 5 250 l/min (315 Nm³/h) |
| Pracovní tlak | 14 bar |
| Teplota vložky | +1,5 až +150 °C |
| Jemnost filtrace | 5 µm |
| Výměna vložky | nejméně jednou za 12 měsíců |
| Vložka | PFN5-030V |
| Materiál vložky | nerezové sítko 1.4301 |
| Provedení vložky | vinutá |
| Těleso | nerezová ocel 1.4404, leštěná |
| Výška A | 299 mm |
| Šířka přes přípojky B | 136 mm |
| Průměr tělesa C | 88,9 mm |
| Hmotnost | 3,1 kg |
| Vypouštění E | závit G 1/8" ve dně |
Těleso a rozměry
Těleso je z nerezové oceli 1.4404, na přání z 1.4301, s vnějším povrchem leštěným do Ra 0,8 a těsněním EPDM (na přání FKM nebo silikon). Snese až +150 °C; skutečná mez závisí na vložce.
Podle výrobce: výška A 299 mm, šířka přes přípojky B 136 mm, průměr tělesa C 88,9 mm. Hmotnost 3,1 kg.
Průtok podle tlaku
Průtok platí pro tlak 7 bar a teplotu +20 °C. Při jiném tlaku se násobí korekčním faktorem, při 14 bar je to 1,88:
| Tlak (bar) | 4 | 7 | 10 | 14 |
|---|---|---|---|---|
| Průtok (l/min) | 3 308 | 5 250 | 7 245 | 9 870 |
Náhradní vložka
| K tomuto filtru: | |
|---|---|

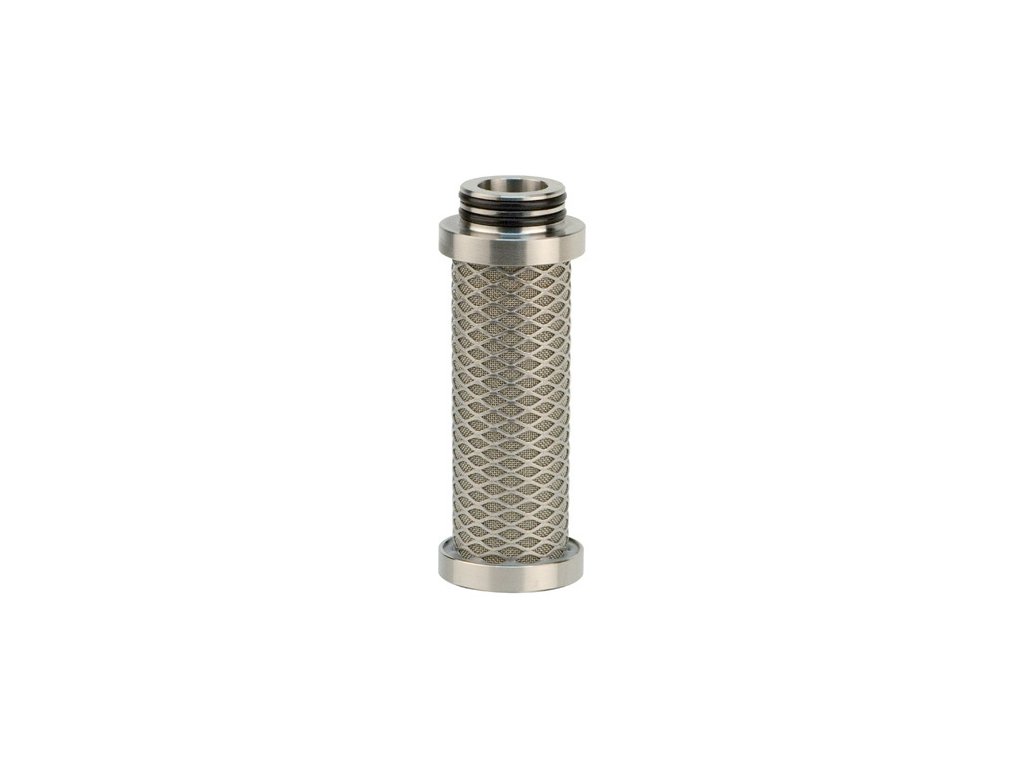

| Náhradní vložka | PFN5-030V |
Kam ho zařadit
Patří za hrubé sítko nebo na začátek filtrace, před vlákenný předfiltr SPFP, sintrovaný předfiltr SPFI1 nebo jemný předfiltr SPFM.
Další velikosti najdete mezi filtry stejného stupně.
Doplňkové parametry
| Kategorie: | Základní nerezové filtry SPFN5 se sítkem do 14 bar |
|---|---|
| Tlak: | 14 bar |
| Připojení: | 1" |
| Rozměry: | 299 × 136 × 88,9 mm |
| Filtrace: | 5 µm |
| Filtrační vložka: | PFN5-030V |
| Materiál: | Nerezová ocel |
| Počet vložek: | 1 |
| Pracovní teplota: | +1,5 / +150 °C |
| Průtok: | 5 250 l/min |
| Typ produktu: | Kompletní filtr |
| Stupeň filtrace: | Základní filtr 3–5 µm |
| Typ připojení: | Vnitřní závit |
