Vysokotlaké filtry stlačeného vzduchu Omega Air HF do 50 bar
Filtry HF od slovinského výrobce Omega Air čistí stlačený vzduch s tlakem až 50 bar od pevných nečistot, vody, oleje, olejových par a zápachu. Těleso je z hliníkového odlitku a do rozvodu se připojuje vnitřními trubkovými závity.
Řada má 9 velikostí se závitem G 1/2" až G 3" a průtokem 1 183 až 46 000 l/min při 7 bar. Do tělesa se vkládá jedna vložka — stupeň filtrace určí vložka. Řada patří mezi průmyslové filtry Omega Air.
Stupně filtrace a příslušenství
Každá dlaždice vede na stupeň s tabulkou velikostí, náhradních vložek a průtoků.
Stupně filtrace v přehledu
Třída ISO 8573-1 se zapisuje jako pevné částice – voda – olej.
| Stupně filtrace HF | |||||
|---|---|---|---|---|---|
| Stupeň | Jemnost | Třída ISO 8573-1 | Zbytkový olej | Výměna vložky | Teplota do |
| HFB hrubý filtr 15 µm | 15 µm | 7-x-x | – | 1× ročně nebo 350 mbar | +65 °C |
| HFP základní filtr 3 µm | 3 µm | 6-x-x | – | 1× ročně nebo 350 mbar | +65 °C |
| HFR prachový filtr 1 µm | 1 µm | 3-x-x | – | 1× ročně nebo 350 mbar | +65 °C |
| HFM jemný předfiltr 0,1 µm | 0,1 µm | 2-x-2 | < 0,1 mg/m³ | 1× ročně nebo 350 mbar | +65 °C |
| HFS mikrofiltr 0,01 µm | 0,01 µm | 1-x-1 | < 0,01 mg/m³ | 1× ročně nebo 350 mbar | +65 °C |
| HFA aktivní uhlí | – | 1-x-1 | < 0,005 mg/m³ | každých 6 měsíců | +45 °C |
Třída 1 pevných částic u aktivního uhlí A platí, jen když je před ním mikrofiltr S. Vložky B až S se mění nejméně jednou ročně nebo při tlakové ztrátě 350 mbar, vložky s aktivním uhlím každých 6 měsíců.
#showmore#
Jak číst třídu čistoty ISO 8573-1
Norma ISO 8573-1 popisuje čistotu stlačeného vzduchu třemi čísly: pevné částice, voda a olej. Čím nižší číslo, tím čistší vzduch. Písmeno x znamená, že filtr danou složku neurčuje.
Mikrofiltr HFS se třídou 1-x-1 tak zajistí nejvyšší čistotu pevných částic a oleje, vlhkost ale neřeší. Filtry zachytí jen vodu, která už zkondenzovala. Vodní páru odstraní sušička stlačeného vzduchu.
Jak sestavit filtraci
Stupně se řadí od hrubého k jemnému ve směru proudění: hrubý filtr B, základní P, prachový R, jemný předfiltr M, mikrofiltr S a nakonec aktivní uhlí A. Každý stupeň chrání jemnější stupně za sebou, takže jejich vložky vydrží déle.
Jemný předfiltr M patří před mikrofiltr S. Před aktivní uhlí vždy patří mikrofiltr S — teprve s ním platí třída 1 pevných částic a aktivní uhlí nedostane olej v kapkách; v prostředí nasyceném olejem pracovat nesmí.
Prachový filtr R se hodí i za adsorpční sušičku, kde zachytí prach z adsorbentu.
Velikosti filtrů
Velikost určuje závit, průtok a délku nádobky. Všechny stupně stejné velikosti mají stejné těleso, závit i průtok, liší se jen vložka.
Nejmenší filtry 007 až 018 jsou vysoké 250 mm a váží 2,1 kg, největší 240 je vysoký 1 010 mm a váží 34,9 kg. Rozměry každé velikosti najdete na kartě filtru.
| Velikosti filtrů HF | ||||||
|---|---|---|---|---|---|---|
| Velikost | Závit | Nm³/h při 7 bar | l/min při 7 bar | Výška A | Hmotnost | Objem |
| 007 | G 1/2" | 71 | 1 183 | 250 mm | 2,1 kg | 0,8 l |
| 010 | G 3/4" | 112 | 1 867 | 250 mm | 2,1 kg | 0,8 l |
| 018 | G 1" | 204 | 3 400 | 250 mm | 2,1 kg | 0,8 l |
| 047 | G 1 1/2" | 282 | 4 700 | 535 mm | 9,5 kg | 3,7 l |
| 070 | G 1 1/2" | 400 | 6 667 | 535 mm | 9,5 kg | 3,7 l |
| 094 | G 2" | 494 | 8 233 | 715 mm | 12,2 kg | 5,2 l |
| 150 | G 2" | 799 | 13 317 | 715 mm | 12,2 kg | 5,2 l |
| 200 | G 3" | 2 160 | 36 000 | – | 30,4 kg | 16,7 l |
| 240 | G 3" | 2 760 | 46 000 | 1 010 mm | 34,9 kg | 19,8 l |
Výšku velikosti 200 uvádějí listy výrobce a dodavatele rozdílně, proto ji neuvádíme. Objem je vnitřní objem tělesa.
Průtok při vyšším tlaku
Průtoky platí pro tlak 7 bar a teplotu +20 °C. Při jiném tlaku průtok vynásobte korekčním faktorem: při vyšším tlaku filtr propustí víc vzduchu, při nižším méně.
Příklad: HFS-007 má při 7 bar průtok 1 183 l/min, při 30 bar 1 183 × 3,88 = 4 590 l/min a při 50 bar 7 548 l/min.
| Korekční faktor průtoku podle tlaku | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Tlak (bar) | 3 | 5 | 7 | 10 | 13 | 16 | 20 | 30 | 40 | 50 |
| Faktor | 0,50 | 0,75 | 1,00 | 1,38 | 1,75 | 2,13 | 2,63 | 3,88 | 5,13 | 6,38 |
Těleso a rozměry
Těleso je z hliníkového odlitku s práškovým lakem, kryt hlavy je z ABS a těsnění z NBR. Vzduch se připojuje vnitřními trubkovými závity v hlavě filtru, kondenzát odchází dole závitem G 1/2".
Na kartě každého filtru je výška A, šířka hlavy B, vzdálenost C od horní hrany k ose připojení a volný prostor D, který je potřeba pod filtrem.
Odpouštění kondenzátu a indikace zanesení
Filtry HF se dodávají bez odpouštění kondenzátu, objednává se zvlášť. Pro tlak do 50 bar se hodí plovákové odpouštěče AOK 50B z mosazi a AOK 50SS z nerezové oceli; spolehlivě pracují od 10 bar. Odpouštěč musí snést nejvyšší tlak v rozvodu. Další najdete mezi odpouštěči kondenzátu pro filtry.
Kdy vyměnit vložku, ukáže diferenční manometr MDHI 50: montuje se na hlavu filtru, měří tlakovou ztrátu 0 až 1 bar a snese statický tlak 50 bar. Vložky B až S se mění při tlakové ztrátě 350 mbar.
Další filtry
Pro tlak do 16 bar jsou závitové filtry Omega Air AAF a pro velké průtoky přírubové filtry BF. Kapalnou vodu před filtry HF oddělí cyklónové odlučovače HFC. Celou nabídku najdete mezi průmyslovými filtry stlačeného vzduchu.
Ventilek radí
Mikrofiltr potřebuje jemný předfiltr. Před mikrofiltr HFS zařaďte jemný předfiltr HFM: zachytí částice a olej do 0,1 µm a vložka mikrofiltru za ním pak řeší jen to nejjemnější.
- Jaký stupeň filtrace potřebuji?
- Podle požadované třídy čistoty ISO 8573-1. Hrubé nečistoty zachytí B (třída 7), základní filtraci zajistí P (třída 6), prach R (třída 3), jemné částice a olej jemný předfiltr M (2-x-2) a mikrofiltr S (1-x-1). Olejové páry a zápach odstraní aktivní uhlí A.
- Jak vybrat velikost?
- Podle průtoku při vašem tlaku. Průtoky v tabulce platí pro 7 bar; při jiném tlaku je vynásobte korekčním faktorem, při 50 bar je to 6,38.
- Jak často měnit vložky?
- Vložky B až S nejméně jednou ročně nebo při tlakové ztrátě 350 mbar, vložky s aktivním uhlím každých 6 měsíců.
- Je součástí filtru odpouštěč kondenzátu?
- Ne. Filtr se dodává s vložkou, odpouštění kondenzátu se objednává zvlášť. Pro tlak do 50 bar se hodí AOK 50B nebo AOK 50SS.
- Jaký tlak a teplotu filtry snesou?
- Pracovní tlak do 50 bar. Teplota +1,5 až +65 °C, u aktivního uhlí A do +45 °C.
Řazení produktů
Výpis produktů
Náhradní vložka HFR-018V pro prachový filtr HFR-018 se závitem G 1". Doporučená výměna nejméně jednou ročně nebo při tlakové ztrátě 350 mbar.
Náhradní vložka HFS-018V pro mikrofiltr HFS-018 se závitem G 1". Doporučená výměna nejméně jednou ročně nebo při tlakové ztrátě 350 mbar.
Mikrofiltr HFS-007 se závitem G 1/2" a průtokem 1 183 l/min při 7 bar zachytí částice větší než 0,01 µm, vodu a olej; zbytkový olej je pod 0,01 mg/m³. Pracovní tlak do 50 bar.
Mikrofiltr HFS-010 se závitem G 3/4" a průtokem 1 867 l/min při 7 bar zachytí částice větší než 0,01 µm, vodu a olej; zbytkový olej je pod 0,01 mg/m³. Pracovní tlak do 50 bar.
Prachový filtr HFR-007 se závitem G 1/2" a průtokem 1 183 l/min při 7 bar zachytí pevné částice větší než 1 µm a kapalnou vodu. Pracovní tlak do 50 bar.
Jemný předfiltr HFM-007 se závitem G 1/2" a průtokem 1 183 l/min při 7 bar zachytí jemné pevné částice větší než 0,1 µm, vodu a olejový aerosol; zbytkový olej je pod 0,1 mg/m³....
Diferenční manometr MDHI 50 ukáže tlakovou ztrátu filtrační vložky u filtrů HF s tlakem do 50 bar. Rozsah 0 až 1 bar, připojení 2 × G 1/8", nerezové provedení.
Náhradní vložka HFM-007V pro jemný předfiltr HFM-007 se závitem G 1/2". Doporučená výměna nejméně jednou ročně nebo při tlakové ztrátě 350 mbar.
Náhradní vložka HFS-007V pro mikrofiltr HFS-007 se závitem G 1/2". Doporučená výměna nejméně jednou ročně nebo při tlakové ztrátě 350 mbar.
Náhradní vložka HFR-007V pro prachový filtr HFR-007 se závitem G 1/2". Doporučená výměna nejméně jednou ročně nebo při tlakové ztrátě 350 mbar.
Filtr s aktivním uhlím HFA-007 se závitem G 1/2" a průtokem 1 183 l/min při 7 bar odstraní zbytkový olej, olejové páry, uhlovodíky a zápach; zbytkový olej je pod 0,005 mg/m³....
Filtr s aktivním uhlím HFA-010 se závitem G 3/4" a průtokem 1 867 l/min při 7 bar odstraní zbytkový olej, olejové páry, uhlovodíky a zápach; zbytkový olej je pod 0,005 mg/m³....
Filtr s aktivním uhlím HFA-018 se závitem G 1" a průtokem 3 400 l/min při 7 bar odstraní zbytkový olej, olejové páry, uhlovodíky a zápach; zbytkový olej je pod 0,005 mg/m³....
Filtr s aktivním uhlím HFA-047 se závitem G 1 1/2" a průtokem 4 700 l/min při 7 bar odstraní zbytkový olej, olejové páry, uhlovodíky a zápach; zbytkový olej je pod 0,005 mg/m³....
Filtr s aktivním uhlím HFA-070 se závitem G 1 1/2" a průtokem 6 667 l/min při 7 bar odstraní zbytkový olej, olejové páry, uhlovodíky a zápach; zbytkový olej je pod 0,005 mg/m³....
Filtr s aktivním uhlím HFA-094 se závitem G 2" a průtokem 8 233 l/min při 7 bar odstraní zbytkový olej, olejové páry, uhlovodíky a zápach; zbytkový olej je pod 0,005 mg/m³....
Filtr s aktivním uhlím HFA-150 se závitem G 2" a průtokem 13 317 l/min při 7 bar odstraní zbytkový olej, olejové páry, uhlovodíky a zápach; zbytkový olej je pod 0,005 mg/m³....

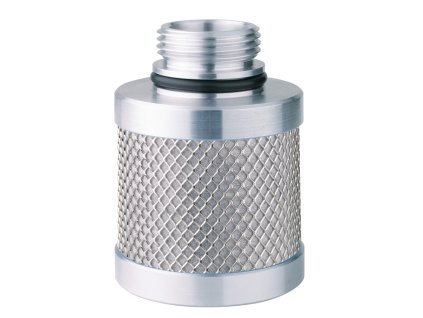

Náhradní vložka HFA-007V pro filtr s aktivním uhlím HFA-007 se závitem G 1/2". Doporučená výměna každých 6 měsíců.
Náhradní vložka HFA-010V pro filtr s aktivním uhlím HFA-010 se závitem G 3/4". Doporučená výměna každých 6 měsíců.
Náhradní vložka HFA-018V pro filtr s aktivním uhlím HFA-018 se závitem G 1". Doporučená výměna každých 6 měsíců.
Náhradní vložka HFA-047V pro filtr s aktivním uhlím HFA-047 se závitem G 1 1/2". Doporučená výměna každých 6 měsíců.
Náhradní vložka HFA-070V pro filtr s aktivním uhlím HFA-070 se závitem G 1 1/2". Doporučená výměna každých 6 měsíců.
Náhradní vložka HFA-094V pro filtr s aktivním uhlím HFA-094 se závitem G 2". Doporučená výměna každých 6 měsíců.
Náhradní vložka HFA-150V pro filtr s aktivním uhlím HFA-150 se závitem G 2". Doporučená výměna každých 6 měsíců.
Diferenční manometr MDHI 50-K ukáže tlakovou ztrátu filtrační vložky u filtrů HF s tlakem do 50 bar. Rozsah 0 až 1 bar, připojení 2 × G 1/8", nerezové provedení, s připojovacími...
Filtr s aktivním uhlím HFA-200 se závitem G 3" a průtokem 36 000 l/min při 7 bar odstraní zbytkový olej, olejové páry, uhlovodíky a zápach; zbytkový olej je pod 0,005 mg/m³....
Filtr s aktivním uhlím HFA-240 se závitem G 3" a průtokem 46 000 l/min při 7 bar odstraní zbytkový olej, olejové páry, uhlovodíky a zápach; zbytkový olej je pod 0,005 mg/m³....
Hrubý filtr HFB-007 se závitem G 1/2" a průtokem 1 183 l/min při 7 bar zachytí hrubé pevné nečistoty větší než 15 µm a chrání jemnější stupně za sebou. Pracovní tlak do 50 bar.
Hrubý filtr HFB-010 se závitem G 3/4" a průtokem 1 867 l/min při 7 bar zachytí hrubé pevné nečistoty větší než 15 µm a chrání jemnější stupně za sebou. Pracovní tlak do 50 bar.
Hrubý filtr HFB-018 se závitem G 1" a průtokem 3 400 l/min při 7 bar zachytí hrubé pevné nečistoty větší než 15 µm a chrání jemnější stupně za sebou. Pracovní tlak do 50 bar.
Hrubý filtr HFB-047 se závitem G 1 1/2" a průtokem 4 700 l/min při 7 bar zachytí hrubé pevné nečistoty větší než 15 µm a chrání jemnější stupně za sebou. Pracovní tlak do 50 bar.
Hrubý filtr HFB-070 se závitem G 1 1/2" a průtokem 6 667 l/min při 7 bar zachytí hrubé pevné nečistoty větší než 15 µm a chrání jemnější stupně za sebou. Pracovní tlak do 50 bar.
Hrubý filtr HFB-094 se závitem G 2" a průtokem 8 233 l/min při 7 bar zachytí hrubé pevné nečistoty větší než 15 µm a chrání jemnější stupně za sebou. Pracovní tlak do 50 bar.
Hrubý filtr HFB-150 se závitem G 2" a průtokem 13 317 l/min při 7 bar zachytí hrubé pevné nečistoty větší než 15 µm a chrání jemnější stupně za sebou. Pracovní tlak do 50 bar.
Hrubý filtr HFB-200 se závitem G 3" a průtokem 36 000 l/min při 7 bar zachytí hrubé pevné nečistoty větší než 15 µm a chrání jemnější stupně za sebou. Pracovní tlak do 50 bar.
Hrubý filtr HFB-240 se závitem G 3" a průtokem 46 000 l/min při 7 bar zachytí hrubé pevné nečistoty větší než 15 µm a chrání jemnější stupně za sebou. Pracovní tlak do 50 bar.
Jemný předfiltr HFM-010 se závitem G 3/4" a průtokem 1 867 l/min při 7 bar zachytí jemné pevné částice větší než 0,1 µm, vodu a olejový aerosol; zbytkový olej je pod 0,1 mg/m³....
Jemný předfiltr HFM-018 se závitem G 1" a průtokem 3 400 l/min při 7 bar zachytí jemné pevné částice větší než 0,1 µm, vodu a olejový aerosol; zbytkový olej je pod 0,1 mg/m³....
Jemný předfiltr HFM-047 se závitem G 1 1/2" a průtokem 4 700 l/min při 7 bar zachytí jemné pevné částice větší než 0,1 µm, vodu a olejový aerosol; zbytkový olej je pod 0,1...
Jemný předfiltr HFM-070 se závitem G 1 1/2" a průtokem 6 667 l/min při 7 bar zachytí jemné pevné částice větší než 0,1 µm, vodu a olejový aerosol; zbytkový olej je pod 0,1...
