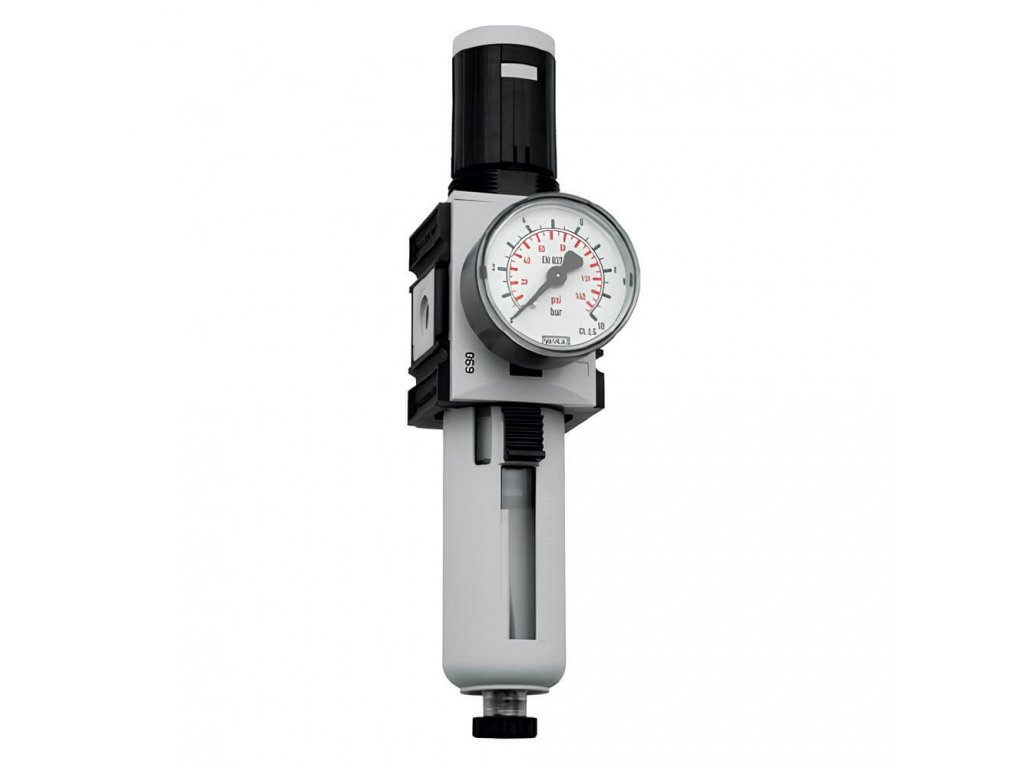

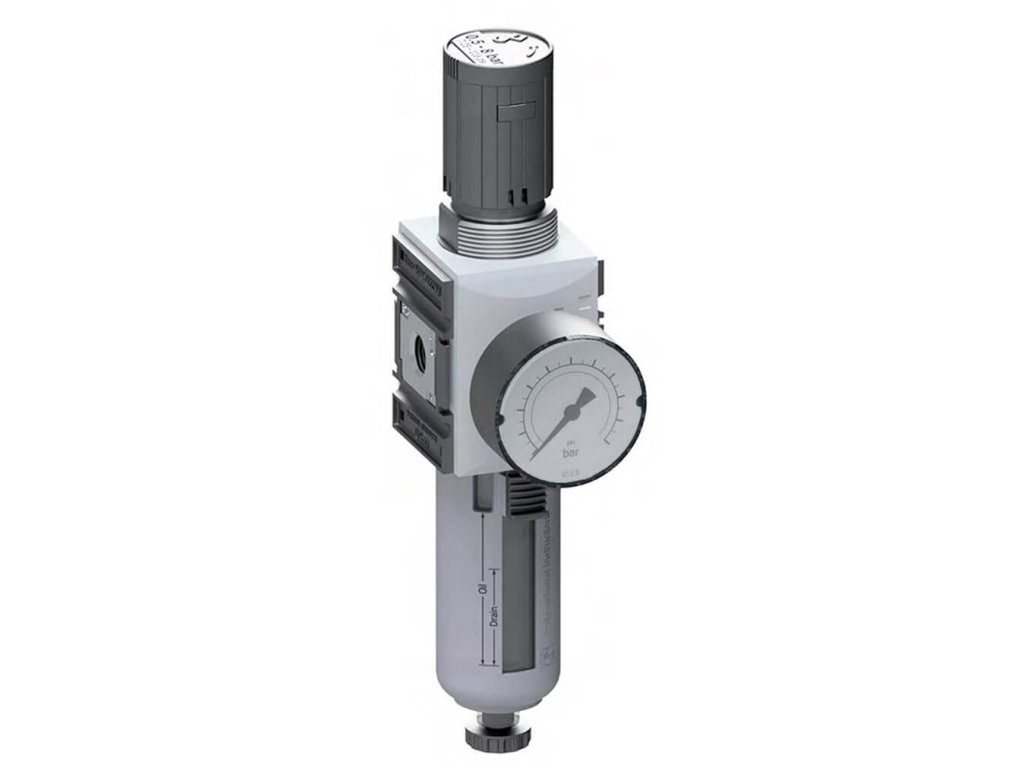

Regulátor tlaku s filtrem FUTURA FR14-4F - G 1/4", 0,2–4 bar 2 000 l/min · 5 mikronů · velikost 1 · ATEX
Kód: FR14-4F FR14-4F-AM FR14-4F-AMNC FR14-4F-M FR14-4F-MAM Zvolte variantu.svg?676e60b7){kind=small}
Související produkty
Detailní popis produktu
Filtr 5 µm a regulátor tlaku v jednom těle. Odstředivá síla odloučí kapky vody a hrubé nečistoty do nádobky, spékaná vložka zachytí částice nad 5 µm a regulátor pak sníží tlak na nastavenou hodnotu. Přetlak na výstupu sám odvzdušní.
Parametry
| FR14-4F — parametry | |
|---|---|
| Provedení | Regulátor tlaku s filtrem |
| Připojení | vnitřní závit G 1/4" |
| Velikost | 1 (šířka modulu 52 mm) |
| Vstupní tlak | 1,5–16 bar |
| Rozsah nastavení | 0,2–4 bar |

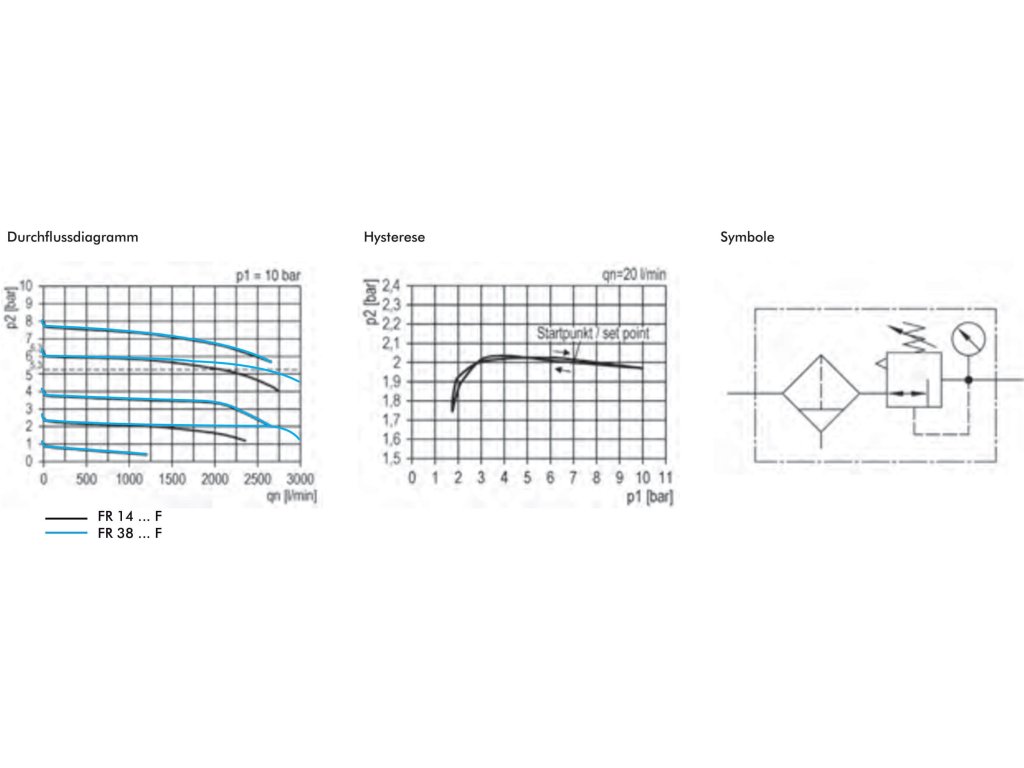

| Průtok | 2 000 l/min |
| Filtrace | 5 µm |
| Max. množství kondenzátu | 28 cm³ |
| Nádobka | plastová, jako varianta kovová |
| Odpouštění kondenzátu | poloautomatické, jako varianta automatické |
| Manometr | Ø 50 mm, 0–6 bar, v dodávce |
| Připojení manometru | G 1/4" |
| Montáž do panelu | závit M 36 × 1,5 |
| Zajištění nastavení | zatlačením knoflíku, zámkem VHS 20 |
| Odvzdušnění přetlaku | 70 l/min |

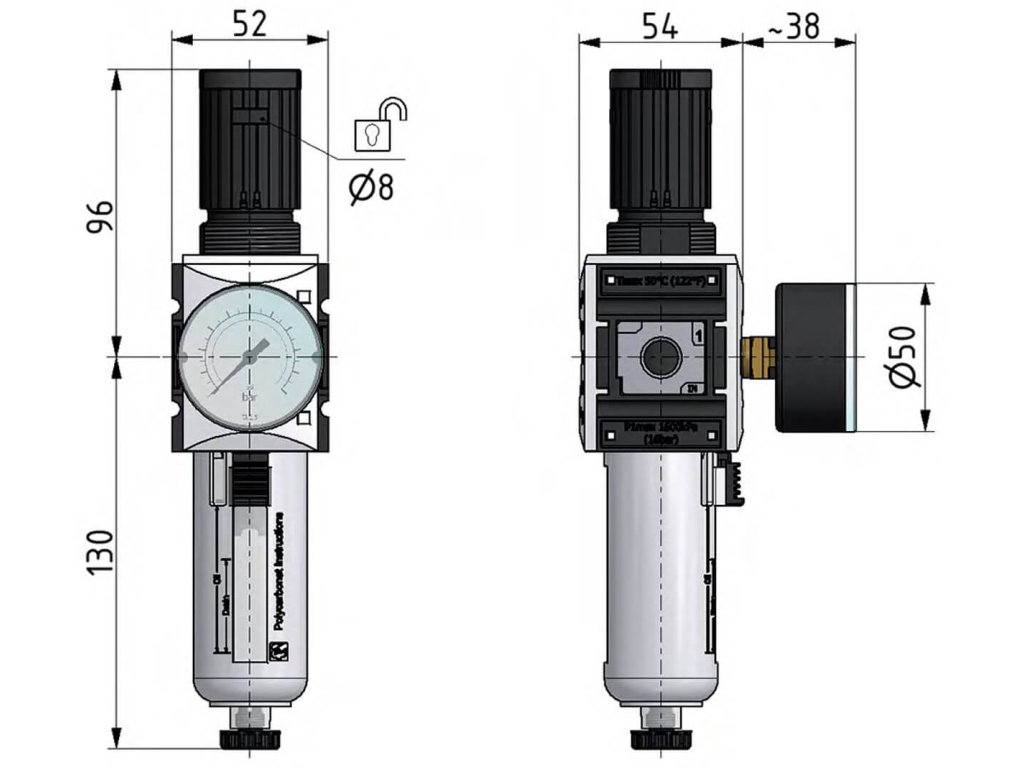

| Šířka × výška | 52 × 225 mm |
| Materiál | tělo z polyamidu vyztuženého skelnými vlákny, kryt pružiny POM, membrána a těsnění NBR |
| Pracovní teplota | −10 až +50 °C |
| Médium | stlačený vzduch a neutrální plyny |
| Prostředí s nebezpečím výbuchu | ano, zóny 1, 2, 21 a 22, T4 |
Provedení
Provedení vyberete nahoře na kartě. Každé má vlastní objednací číslo.
| Objednací číslo | Nádobka | Odpouštění kondenzátu |
|---|---|---|
| FR14-4F | plastová v ochranném koši | poloautomatické |
| FR14-4F-AM | plastová v ochranném koši | automatické |
| FR14-4F-AMNC | plastová v ochranném koši | automatické, bez tlaku zavřené |
| FR14-4F-M | kovová s průhledítkem | poloautomatické |
| FR14-4F-MAM | kovová s průhledítkem | automatické |
K čemu se hodí
Ušetří místo i jeden spoj tam, kde potřebujete čistý vzduch se stálým tlakem a bez mazání. Velikost 1 se hodí k nářadí a menším strojům.
K této velikosti patří: náhradní vložka FV-1F · náhradní nádobka BF1F, BFM1F · těsnicí kroužek nádobky OR1F · náhradní membrána MEMBRANER14F · kryt pružiny FEDERHAUBE1F · knoflík FEDERHAUBE1F-RAD · visací zámek na knoflík VHS20 · matice do panelu SM1F · upevňovací úhelník W1F · spojovací sada KP1F · spojovací sada s konzolou na zeď KPW1F · nástěnné konzoly se závitem WK1-14F.
Prostředí s nebezpečím výbuchu
Mechanické zařízení bez vlastního zdroje vznícení. Podle prohlášení ke směrnici 2014/34/EU ho můžete použít v zónách 1 a 2 (plyny IIA, IIB, IIC) a 21 a 22 (prach IIIA, IIIB), teplotní třída T4, za podmínek popsaných u řady FUTURA. Prohlášení vám na vyžádání pošleme.
Ventilek radí
Svisle, nádobkou dolů. Jen tak steče kondenzát ke dnu nádobky a vzduch ho nestrhne dál do rozvodu.
Doplňkové parametry
| Kategorie: | Regulátory tlaku s filtrem FUTURA pro prostředí ATEX do 16 bar |
|---|---|
| Provedení: | Regulátor tlaku s filtrem |
| Tlak: | 16 bar |
| Rozměry: | 52 × 225 mm |
| Certifikace: | ATEX |
| Filtrační schopnost: | 5 µm |
| Filtrační vložka: | Náhradní vložka 5 µm (FV-1F) |
| Médium: | Stlačený vzduch |
| Objem nádobky: | 28 cm³ |
| Odpouštění kondenzátu: | Poloautomatické, Automatické |
| Pracovní teplota: | -10 / 50 °C |
| Průtok: | 2 000 l/min |
| Regulační rozsah: | 0,2 - 4 bar |
| Rozsah manometru: | 0 - 6 bar |
| Součástí dodávky: | Manometr |
| Typ produktu: | Regulátor s filtrem |
| Závit: | G 1/4" |
| Závit pro manometr: | 1/4" |
| Stupeň filtrace: | Základní filtr 3–5 µm |
| Skladem: | Externí sklad |
Hodnocení produktu
Buďte první, kdo napíše příspěvek k této položce.
KNOCKS FLUID Technik je německý výrobce úpravy stlačeného vzduchu. Firmu založil v roce 1970 Heinz Knocks jako podnik jednoho člověka. Dnes ji vede obecně prospěšná nadace a v sídle v Selmu kolem 200 lidí vyvíjí a vyrábí regulátory tlaku, filtry a olejovače.
U nás najdete stavebnicovou řadu FUTURA, kterou můžete dát i do prostředí s nebezpečím výbuchu, dále přesné, dálkově a elektricky ovládané regulátory, nerezové nástrčné spojky, spojky s trnem, šroubení, silentbloky pod kompresory, digitální manometry, tlakové spínače a kulové kohouty.
Od roku 1970Co od KNOCKS u nás najdete
Úpravné jednotky FUTURA
Stavebnice úpravy vzduchu do 16 bar. Filtry, regulátory, olejovače a ventily, které spojíte do jednotky v libovolném složení.
- 4 velikosti se závity G 1/4″ až 1″
- těla z polyamidu vyztuženého skelnými vlákny
- velikosti 1, 2 a 4 i do zón ATEX
Regulátory tlaku FUTURA
Stálý tlak pro nářadí a stroje. Sníží tlak z rozvodu na nastavenou hodnotu a přebytek samy odvzdušní. Manometr je v dodávce.
- rozsahy od 0,1–1 do 0,5–16 bar
- přesné provedení s přesností ±25 mbar
- průtok až 14 200 l/min
Proporcionální regulátory DRPE
Tlak nastavený elektrickým signálem. Převodník v regulátoru změní signál z řídicího systému na výstupní tlak.
- signál 0–10 V nebo 4–20 mA
- výstup od 0–1 do 0–10 bar
- krytí IP65, konektor M12
Nerezové nástrčné spojky
Pro potravinářství a chemii. Tělo, kroužek i závit z nerezové oceli AISI 316, těsnění z FKM.
- hadičky 4 až 16 mm
- tlak od −1 do 15 bar
- závity M5, G a R do 1/2″
Spojky s nástrčným trnem
Jednoduchý spoj měkkých hadic. Přímé, T, Y, L i X spojky z POM pro nízkotlaké rozvody v automatizaci.
- trny od 3 do 25 mm
- POM odolá benzínu, naftě a olejům
- tlak do 8 bar
Šroubení s převlečnou maticí
Pevný spoj plastové hadičky. Tělo a matice z eloxovaného hliníku: přímá šroubení s vnějším i vnitřním závitem a L-šroubení.
- hadičky 4,3/3 až 12/9 mm
- závity M5 až G 1/2″
- tlak do 10 bar
Silentbloky
Kompresor bez vibrací v podlaze. Pryžový váleček mezi dvěma ocelovými deskami pohltí chvění stroje.
- průměr 40, 50 a 75 mm
- závity M8, M10 a M12
- vnější i vnitřní závit, jedno- i oboustranné
Digitální manometry
Tlak přesně na displeji. Kompaktní MAKP do panelu a MDG s nerezovým připojením.
- MDG od −1 do 2 000 bar
- přesnost MDG 0,5 %
- MAKP na baterii CR2032, krytí IP65
Hledáte k jednotce hadici, rychlospojku nebo další šroubení? Spojky a šroubení pro stlačený vzduch najdete pohromadě v jedné kategorii.
Celý spojovací materiálRegulátory KNOCKS vedle sebe
| Typ, použití, nastavení a připojení | ||||
|---|---|---|---|---|
| Typ | K čemu | Nastavení tlaku | Vstupní tlak | Připojení |
| BLP | stálý tlak přímo u ofukovací pistole | pevně 2 až 8 bar | do 15 bar | G 1/4″ |
| FUTURA R | běžné nastavení tlaku u nářadí a strojů | 0,1–1 až 0,5–16 bar | do 16 bar | G 1/4″ až 1″ |
| FUTURA RP | měřicí a zkušební zařízení, přesnost ±25 mbar | 0,1–1 až 0,5–16 bar | do 16 bar | G 1/4″ až 1/2″ |
| FDR | nejjemnější nastavení a stálost tlaku | 0,05–2 až 0,05–10 bar | do 16 bar | G 1/4″ a 1/2″ |
| DRI s DRF | velký průtok, tlak řízený na dálku pilotním regulátorem | podle řídicího regulátoru DRF | do 25 bar | G 1/2″ až 2″ |
| DRPE | tlak řízený signálem 0–10 V nebo 4–20 mA | 0–1 až 0–10 bar | do 13 bar podle rozsahu | G 1/4″ |
Regulátory FDR a DRF potřebují vzduch přefiltrovaný na 5 µm a bez oleje.
Jak sestavit jednotku FUTURA
1. Vybrat velikost
Velikost určuje závit, průtok i díly, které k prvku patří. Řada má velikosti 0, 1, 2 a 4 se závity G 1/4″ až 1″. Do jedné jednotky spojíte jen prvky stejné velikosti.
2. Seřadit prvky
Ve směru proudění vzduchu je první filtr, za ním regulátor a nakonec olejovač. Před ně můžete zařadit uzavírací a plnicí ventil.
3. Spojit a upevnit
Prvky spojíte spojovací sadou se dvěma rámečky a těsnicím kroužkem. Na zeď jednotku připevní spojovací sada s konzolou, samotný prvek úhelník.
4. Udržovat
Zanesenou filtrační vložku vyměňte a olej v olejovači dolévejte, když klesne ke spodní značce. Plastové nádobky čistěte jen vlhkým hadříkem, rozpouštědla je poškodí.
Časté otázky
- Můžu FUTURA použít v prostředí s nebezpečím výbuchu?
- Ano, velikosti 1, 2 a 4. Podle prohlášení ke směrnici 2014/34/EU patří do zón 1 a 2 s výbušnými plyny a do zón 21 a 22 s hořlavým prachem, teplotní třída T4. Nepatří tam velikost 0, elektricky ovládané ventily a plnicí jednotky, rozbočovače s tlakovým spínačem a ukazatele zanesení. Médiem smí být jen suchý stlačený vzduch nebo inertní plyn.
- Dvoudílná, nebo třídílná jednotka?
- Dvoudílná má regulátor s filtrem v jednom těle a vedle něj olejovač, ušetří tak místo i jeden spoj. Třídílná skládá filtr, regulátor a olejovač ze tří samostatných modulů. Obě filtrují na 5 µm a manometr je v dodávce.
- Kdy potřebuji přesný regulátor?
- Když musí tlak zůstat stálý i při kolísání vstupu, třeba u měřicích a zkušebních zařízení. Přesné regulátory FUTURA drží tlak s přesností ±25 mbar, regulátory FDR nastavíte už od 0,05 bar.
- K čemu je regulátor BLP?
- Malý regulátor se závitem G 1/4″ se našroubuje přímo na přívod ofukovací pistole a drží pevný výstupní tlak 2 až 8 bar podle typu. Pistole pak nefouká plným tlakem rozvodu a spotřebuje méně vzduchu.
- Jaký silentblok dát pod kompresor?
- Podle patky stroje. Když má patka hladkou díru, vezměte silentblok s vnějším závitem, když z ní kouká šroub, s vnitřním závitem. Průměr volte aspoň jako patka: 40 mm pod menší kompresory, 50 mm pod běžné stacionární a 75 mm pod těžké pístové. Vždy dejte celou sadu, u kompresoru se vzdušníkem obvykle čtyři kusy.
- Kam se hodí nerezové nástrčné spojky?
- Do potravinářství, chemického a farmaceutického průmyslu a všude, kde je agresivní prostředí nebo vysoké nároky na hygienu. Tělo, kroužek i závit jsou z nerezové oceli AISI 316, těsnění z FKM a spojky snesou tlak od −1 do 15 bar.
