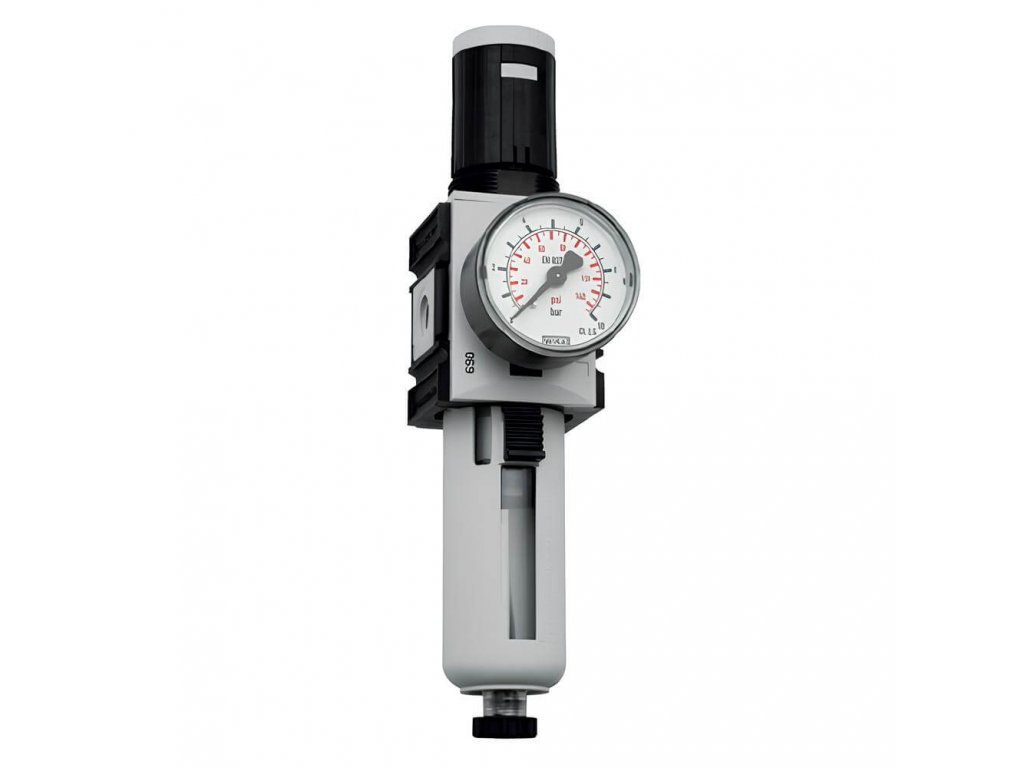

Regulátor tlaku s filtrem FUTURA FR38-1F - G 3/8", 0,1–1 bar 2 500 l/min · 5 mikronů · velikost 1 · ATEX
Kód: FR38-1F FR38-1F-AM FR38-1F-AMNC FR38-1F-M FR38-1F-MAM Zvolte variantu.svg?676e60b7){kind=small}
Související produkty
Detailní popis produktu
Filtr 5 µm a regulátor tlaku v jednom těle. Odstředivá síla odloučí kapky vody a hrubé nečistoty do nádobky, spékaná vložka zachytí částice nad 5 µm a regulátor pak sníží tlak na nastavenou hodnotu. Přetlak na výstupu sám odvzdušní.
Parametry
| FR38-1F — parametry | |
|---|---|
| Provedení | Regulátor tlaku s filtrem |
| Připojení | vnitřní závit G 3/8" |
| Velikost | 1 (šířka modulu 52 mm) |
| Vstupní tlak | 1,5–16 bar |
| Rozsah nastavení | 0,1–1 bar |
| Průtok | 2 500 l/min |
| Filtrace | 5 µm |
| Max. množství kondenzátu | 28 cm³ |
| Nádobka | plastová, jako varianta kovová |
| Odpouštění kondenzátu | poloautomatické, jako varianta automatické |
| Manometr | Ø 50 mm, 0–1,6 bar, v dodávce |
| Připojení manometru | G 1/4" |
| Montáž do panelu | závit M 36 × 1,5 |
| Zajištění nastavení | zatlačením knoflíku, zámkem VHS 20 |
| Odvzdušnění přetlaku | 70 l/min |
| Šířka × výška | 52 × 225 mm |
| Materiál | tělo z polyamidu vyztuženého skelnými vlákny, kryt pružiny POM, membrána a těsnění NBR |
| Pracovní teplota | −10 až +50 °C |
| Médium | stlačený vzduch a neutrální plyny |
| Prostředí s nebezpečím výbuchu | ano, zóny 1, 2, 21 a 22, T4 |
Provedení
Provedení vyberete nahoře na kartě. Každé má vlastní objednací číslo.
| Objednací číslo | Nádobka | Odpouštění kondenzátu |
|---|---|---|
| FR38-1F | plastová v ochranném koši | poloautomatické |
| FR38-1F-AM | plastová v ochranném koši | automatické |
| FR38-1F-AMNC | plastová v ochranném koši | automatické, bez tlaku zavřené |
| FR38-1F-M | kovová s průhledítkem | poloautomatické |
| FR38-1F-MAM | kovová s průhledítkem | automatické |
K čemu se hodí
Ušetří místo i jeden spoj tam, kde potřebujete čistý vzduch se stálým tlakem a bez mazání. Velikost 1 se hodí k nářadí a menším strojům.
K této velikosti patří: náhradní vložka FV-1F · náhradní nádobka BF1F, BFM1F · těsnicí kroužek nádobky OR1F · náhradní membrána MEMBRANER14F · kryt pružiny FEDERHAUBE1F · knoflík FEDERHAUBE1F-RAD · visací zámek na knoflík VHS20 · matice do panelu SM1F · upevňovací úhelník W1F · spojovací sada KP1F · spojovací sada s konzolou na zeď KPW1F · nástěnné konzoly se závitem WK1-38F.
Prostředí s nebezpečím výbuchu
Mechanické zařízení bez vlastního zdroje vznícení. Podle prohlášení ke směrnici 2014/34/EU ho můžete použít v zónách 1 a 2 (plyny IIA, IIB, IIC) a 21 a 22 (prach IIIA, IIIB), teplotní třída T4, za podmínek popsaných u řady FUTURA. Prohlášení vám na vyžádání pošleme.
Ventilek radí
Svisle, nádobkou dolů. Jen tak steče kondenzát ke dnu nádobky a vzduch ho nestrhne dál do rozvodu.
Doplňkové parametry
| Kategorie: | Regulátory tlaku s filtrem FUTURA pro prostředí ATEX do 16 bar |
|---|---|
| Provedení: | Regulátor tlaku s filtrem |
| Tlak: | 16 bar |
| Rozměry: | 52 × 225 mm |
| Certifikace: | ATEX |
| Filtrační schopnost: | 5 µm |
| Filtrační vložka: | Náhradní vložka 5 µm (FV-1F) |
| Médium: | Stlačený vzduch |
| Objem nádobky: | 28 cm³ |
| Odpouštění kondenzátu: | Poloautomatické, Automatické |
| Pracovní teplota: | -10 / 50 °C |
| Průtok: | 2 500 l/min |
| Regulační rozsah: | 0,1 - 1 bar |
| Rozsah manometru: | 0 - 1,6 bar |
| Součástí dodávky: | Manometr |
| Závit: | G 3/8" |
| Závit pro manometr: | 1/4" |
| Skladem: | Externí sklad |
