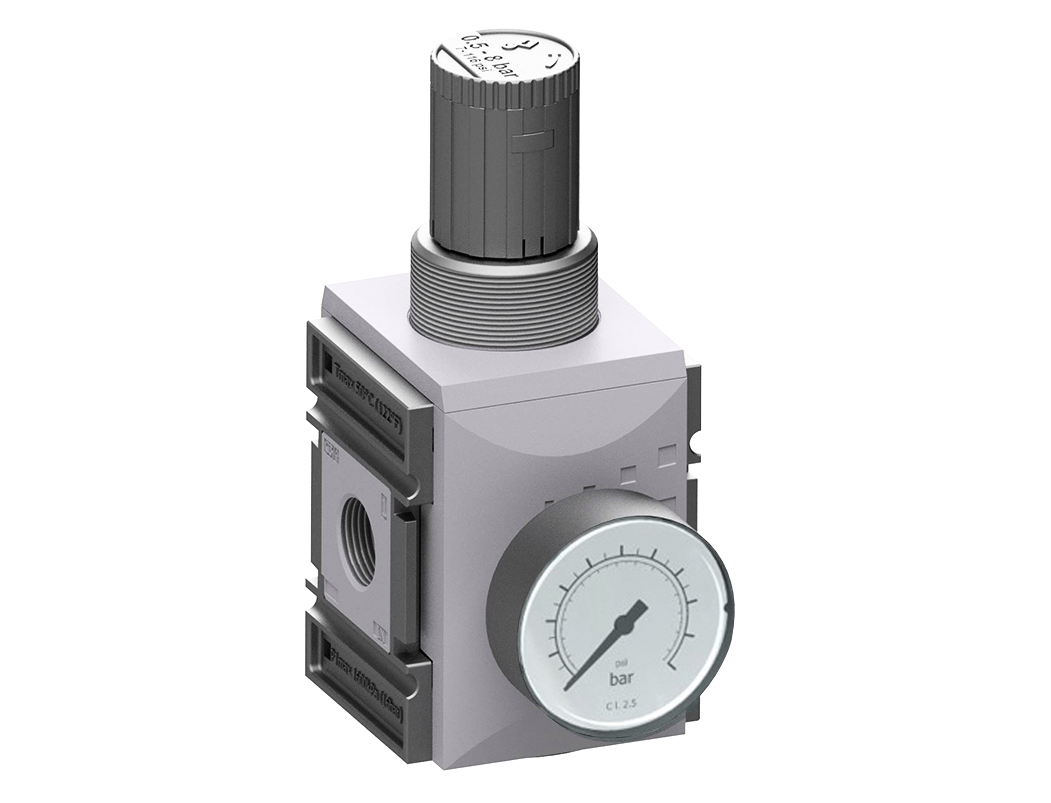

Regulátory tlaku FUTURA pro prostředí ATEX do 16 bar
Regulátory tlaku FUTURA sníží tlak z rozvodu až 16 bar na hodnotu, kterou nastavíte knoflíkem, a drží ji i při kolísání odběru. Přetlak na výstupu samy odvzdušní, takže tlak jde snížit i bez odběru.
Jsou ve čtyřech velikostech se závity G 1/4" až 1" a v rozsazích od 0,1–1 bar po 0,5–16 bar. Manometr je vždy součástí dodávky.
Který regulátor vybrat
Regulátor tlaku
Pro běžné nastavení tlaku u nářadí a strojů. Nejuniverzálnější je rozsah 0,5–8 bar.
Přesný regulátor
Drží tlak s přesností ±25 mbar téměř nezávisle na vstupním tlaku. Pro měřicí a zkušební zařízení.
S průběžným napájením
Několik regulátorů vedle sebe na jednom přívodu, každý okruh s jiným tlakem.
Dálkově ovládaný
Posilovač objemu: výstupní tlak řídí řídicí tlak z jiného regulátoru. Pro velké průtoky a vzdálené ovládání.
Regulátory podle velikosti
Řádky jsou rozsahy nastavení, sloupce závity. Manometr odpovídá rozsahu. Velikost 0 má kompaktní manometr, ve variantě s manometrem 40 mm.
| Velikost 1 — G 1/4" a 3/8", průtok 2 000 a 2 500 l/min | |||||
|---|---|---|---|---|---|
| Rozsah (bar) | Manometr (bar) | Regulátor G 1/4" | Regulátor G 3/8" | Přesný regulátor G 1/4" | Přesný regulátor G 3/8" |
| 0,1–1 | 0–1,6 | R14-1F | R38-1F | RP14-1F | RP38-1F |
| 0,1–2 | 0–2,5 | R14-2F | R38-2F | RP14-2F | RP38-2F |
| 0,2–4 | 0–6 | R14-4F | R38-4F | RP14-4F | RP38-4F |
| 0,5–8 | 0–10 | R14-8F | R38-8F | RP14-8F | RP38-8F |
| 0,5–10 | 0–16 | R14-10F | R38-10F | RP14-10F | RP38-10F |
| 0,5–16 | 0–25 | R14-16F | R38-16F | RP14-16F | RP38-16F |
| Velikost 2 — G 3/8" a 1/2", průtok 4 500 a 5 200 l/min | |||||
|---|---|---|---|---|---|
| Rozsah (bar) | Manometr (bar) | Regulátor G 3/8" | Regulátor G 1/2" | Přesný regulátor G 3/8" | Přesný regulátor G 1/2" |
| 0,1–1 | 0–1,6 | R382-1F | R12-1F | RP382-1F | RP12-1F |
| 0,1–2 | 0–2,5 | R382-2F | R12-2F | RP382-2F | RP12-2F |
| 0,2–4 | 0–6 | R382-4F | R12-4F | RP382-4F | RP12-4F |
| 0,5–8 | 0–10 | R382-8F | R12-8F | RP382-8F | RP12-8F |
| 0,5–10 | 0–16 | R382-10F | R12-10F | RP382-10F | RP12-10F |
| 0,5–16 | 0–25 | R382-16F | R12-16F | RP382-16F | RP12-16F |
Vstupní tlak nejvýš 16 bar (velikost 0: 12 bar). Rozsah 0,5–8 bar je nejuniverzálnější — nastavíte s ním většinu běžných tlaků. Velikost 0 do prostředí s nebezpečím výbuchu nepatří.
#showmore#
Regulátory s průběžným napájením
Vstup prochází tělem regulátoru dál, takže několik regulátorů postavených vedle sebe napájí jeden přívod. Každý má vlastní výstup s jiným tlakem — například 6 bar pro nářadí a 2 bar pro vyfukování.
Jsou ve velikosti 0, 1 a 2, jako běžné i přesné regulátory a se stejnými rozsahy.
| Regulátory s průběžným napájením | ||||
|---|---|---|---|---|
| Velikost | Závit | Rozsah (bar) | Regulátor | Přesný regulátor |
| 0 | G 1/4" | 0,2–4 | RB014-4F | – |
| 0 | G 1/4" | 0,5–8 | RB014-8F | – |
| 0 | G 1/4" | 0,5–10 | RB014-10F | – |
| 1 | G 1/4" | 0,1–1 | RB14-1F | RBP14-1F |
| 1 | G 1/4" | 0,1–2 | RB14-2F | RBP14-2F |
| 1 | G 1/4" | 0,2–4 | RB14-4F | RBP14-4F |
| 1 | G 1/4" | 0,5–8 | RB14-8F | RBP14-8F |
| 1 | G 1/4" | 0,5–10 | RB14-10F | RBP14-10F |
| 1 | G 1/4" | 0,5–16 | RB14-16F | RBP14-16F |
| 1 | G 3/8" | 0,1–1 | RB38-1F | RBP38-1F |
| 1 | G 3/8" | 0,1–2 | RB38-2F | RBP38-2F |
| 1 | G 3/8" | 0,2–4 | RB38-4F | RBP38-4F |
| 1 | G 3/8" | 0,5–8 | RB38-8F | RBP38-8F |
| 1 | G 3/8" | 0,5–10 | RB38-10F | RBP38-10F |
| 1 | G 3/8" | 0,5–16 | RB38-16F | RBP38-16F |
| 2 | G 3/8" | 0,1–1 | RB382-1F | RBP382-1F |
| 2 | G 3/8" | 0,1–2 | RB382-2F | RBP382-2F |
| 2 | G 3/8" | 0,2–4 | RB382-4F | RBP382-4F |
| 2 | G 3/8" | 0,5–8 | RB382-8F | RBP382-8F |
| 2 | G 3/8" | 0,5–10 | RB382-10F | RBP382-10F |
| 2 | G 3/8" | 0,5–16 | RB382-16F | RBP382-16F |
| 2 | G 1/2" | 0,1–1 | RB12-1F | RBP12-1F |
| 2 | G 1/2" | 0,1–2 | RB12-2F | RBP12-2F |
| 2 | G 1/2" | 0,2–4 | RB12-4F | RBP12-4F |
| 2 | G 1/2" | 0,5–8 | RB12-8F | RBP12-8F |
| 2 | G 1/2" | 0,5–10 | RB12-10F | RBP12-10F |
| 2 | G 1/2" | 0,5–16 | RB12-16F | RBP12-16F |
Bezpečnostní provedení
Regulátor s předřazeným uzamykatelným kulovým ventilem a plnicím ventilem. Před údržbou ventil zavřete a zamknete visacím zámkem, při spuštění plnicí ventil napustí rozvod pozvolna, takže válce nevyjedou prudce.
| Bezpečnostní regulátory | |||
|---|---|---|---|
| Regulátor | Závit | Rozsah (bar) | Objednací číslo |
| běžný | G 1/4" | 0,5–8 | R14-8F-SI |
| běžný | G 3/8" | 0,5–8 | R38-8F-SI |
| přesný | G 1/4" | 0,5–8 | RP14-8F-SI |
| přesný | G 1/4" | 0,1–1 | RP14-1F-SI |
| přesný | G 1/4" | 0,1–2 | RP14-2F-SI |
| přesný | G 1/4" | 0,2–4 | RP14-4F-SI |
| přesný | G 1/4" | 0,5–10 | RP14-10F-SI |
| přesný | G 1/4" | 0,5–16 | RP14-16F-SI |
| běžný | G 3/8" | 0,5–8 | R382-8F-SI |
| běžný | G 1/2" | 0,5–8 | R12-8F-SI |
| běžný | G 3/4" | 0,5–8 | R34-8F-SI |
| běžný | G 1" | 0,5–8 | R10-8F-SI |
Dálkově ovládané regulátory
Posilovač objemu nemá knoflík. Výstupní tlak nastaví řídicí tlak z malého regulátoru, který může být daleko od místa spotřeby, třeba na ovládacím panelu. Hodí se pro velké průtoky až 14 600 l/min a rozsah 0,5–16 bar.
Jak regulátor pracuje
Odvzdušnění přetlaku
Když tlak za regulátorem stoupne nad nastavenou hodnotu, regulátor přebytek sám vypustí. Tlak tak snížíte knoflíkem i bez odběru.
Aretace a zámek
Knoflík zajistíte zatlačením a u velikosti 1 až 4 zamknete visacím zámkem, aby tlak nikdo nepřestavil. Velikost 0 zamknout nejde.
Přesný regulátor
Spotřebuje trochu vzduchu na řízení (2,6 l/min při 6 bar), zato drží tlak s přesností ±25 mbar a s malou hysterezí.
Montáž a připojení
Regulátor upevníte na zeď úhelníkem, do panelu maticí a k ostatním prvkům stejné velikosti spojovací sadou. Ve směru proudění patří za filtr a před olejovač.
Příslušenství a náhradní díly podle velikosti
Díly se vybírají podle velikosti regulátoru. Na kartě každého regulátoru jsou díly jeho velikosti nabídnuté jako související výrobky.
| Příslušenství a náhradní díly k regulátorům | ||||
|---|---|---|---|---|
| Díl | Velikost 0 | Velikost 1 | Velikost 2 | Velikost 4 |
| Upevňovací úhelník se šrouby | W0F | W1F | W2F | W4F |
| Úhelník s maticí pro montáž do panelu | MW0F | MW1F | MW2F | MW4F |
| Matice pro montáž do panelu | SM1 | SM1F | SM2F | SM4F |
| Spojovací sada | KP0F | KP1F | KP2F | KP4F |
| Spojovací sada s konzolou na zeď | KPW0F | KPW1F | KPW2F | KPW4F |
| Náhradní membrána | MEMBRANER014F | MEMBRANER14F | MEMBRANER12F | MEMBRANER34F |
| Náhradní membrána přesného regulátoru | – | MEMBRANERP14F | MEMBRANERP12F | – |
| Kryt pružiny | FEDERHAUBE0F | FEDERHAUBE1F | FEDERHAUBE2F | FEDERHAUBE4F |
| Náhradní knoflík | FEDERHAUBE0F-RAD | FEDERHAUBE1F-RAD | FEDERHAUBE2F-RAD | |
| Kompaktní manometr 0–12 bar | MANOFUTURA12 | – | – | – |
| Kompaktní manometr 0–6 bar | MANOFUTURA6 | – | – | – |
| Visací zámek na knoflík | – | VHS20 | ||
Ventilek radí
Když si nevíte rady s rozsahem, vezměte 0,5–8 bar. Pokryje skoro všechno od nářadí po stroje. Nižší rozsahy mají smysl, až když potřebujete jemně nastavovat tlak pod 2 bar.
- Je manometr součástí dodávky?
- Ano, u všech regulátorů. Rozsah manometru odpovídá rozsahu nastavení.
- Jaký rozsah zvolit?
- Pro běžné použití 0,5–8 bar. Pro jemné nastavení nízkých tlaků 0,1–1, 0,1–2 nebo 0,2–4 bar, pro vysoké tlaky 0,5–10 a 0,5–16 bar.
- Čím se liší přesný regulátor?
- Drží tlak s přesností ±25 mbar téměř nezávisle na vstupním tlaku. Spotřebuje přitom trochu vzduchu na řízení.
- Jde nastavení zamknout?
- Knoflík zajistíte zatlačením, u velikosti 1 až 4 i visacím zámkem.
- Jaký vstupní tlak regulátor snese?
- Nejvýš 16 bar, velikost 0 nejvýš 12 bar.
- Co je regulátor s průběžným napájením?
- Regulátor, který přívod vzduchu propouští dál. Několik vedle sebe napájí jeden přívod, každý s jiným výstupním tlakem.
- Hodí se do prostředí s nebezpečím výbuchu?
- Velikosti 1, 2 a 4 ano, v zónách 1, 2, 21 a 22 podle prohlášení ke směrnici 2014/34/EU. Velikost 0 ne.
Vstupní tlak do 16 bar (velikost 0 do 12 bar), rozsahy nastavení 0,1–16 bar, pracovní teplota −10 až +50 °C, mazaný i nemazaný stlačený vzduch a neutrální plyny. Odvzdušnění přetlaku na výstupu, manometr v dodávce.
Řazení produktů
Výpis produktů
Regulátor tlaku FUTURA R14-16F velikosti 1: závit G 1/4", rozsah 0,5–16 bar, průtok 2 000 l/min, vstupní tlak do 16 bar, manometr 50 mm v dodávce, pro prostředí ATEX.
Regulátor tlaku FUTURA R38-2F velikosti 1: závit G 3/8", rozsah 0,1–2 bar, průtok 2 500 l/min, vstupní tlak do 16 bar, manometr 50 mm v dodávce, pro prostředí ATEX.
Regulátor tlaku FUTURA R14-1F velikosti 1: závit G 1/4", rozsah 0,1–1 bar, průtok 2 000 l/min, vstupní tlak do 16 bar, manometr 50 mm v dodávce, pro prostředí ATEX.
Regulátor tlaku FUTURA R38-1F velikosti 1: závit G 3/8", rozsah 0,1–1 bar, průtok 2 500 l/min, vstupní tlak do 16 bar, manometr 50 mm v dodávce, pro prostředí ATEX.
Regulátor tlaku FUTURA R14-8F velikosti 1: závit G 1/4", rozsah 0,5–8 bar, průtok 2 000 l/min, vstupní tlak do 16 bar, manometr 50 mm v dodávce, pro prostředí ATEX.
Regulátor tlaku FUTURA R14-4F velikosti 1: závit G 1/4", rozsah 0,2–4 bar, průtok 2 000 l/min, vstupní tlak do 16 bar, manometr 50 mm v dodávce, pro prostředí ATEX.
Regulátor tlaku FUTURA R38-10F velikosti 1: závit G 3/8", rozsah 0,5–10 bar, průtok 2 500 l/min, vstupní tlak do 16 bar, manometr 50 mm v dodávce, pro prostředí ATEX.
Regulátor tlaku FUTURA R14-2F velikosti 1: závit G 1/4", rozsah 0,1–2 bar, průtok 2 000 l/min, vstupní tlak do 16 bar, manometr 50 mm v dodávce, pro prostředí ATEX.
Regulátor tlaku FUTURA R382-4F velikosti 2: závit G 3/8", rozsah 0,2–4 bar, průtok 4 500 l/min, vstupní tlak do 16 bar, manometr 50 mm v dodávce, pro prostředí ATEX.
Regulátor tlaku FUTURA R38-16F velikosti 1: závit G 3/8", rozsah 0,5–16 bar, průtok 2 500 l/min, vstupní tlak do 16 bar, manometr 50 mm v dodávce, pro prostředí ATEX.
Regulátor tlaku FUTURA R38-4F velikosti 1: závit G 3/8", rozsah 0,2–4 bar, průtok 2 500 l/min, vstupní tlak do 16 bar, manometr 50 mm v dodávce, pro prostředí ATEX.
Regulátor tlaku FUTURA R38-8F velikosti 1: závit G 3/8", rozsah 0,5–8 bar, průtok 2 500 l/min, vstupní tlak do 16 bar, manometr 50 mm v dodávce, pro prostředí ATEX.
Regulátor tlaku FUTURA R14-10F velikosti 1: závit G 1/4", rozsah 0,5–10 bar, průtok 2 000 l/min, vstupní tlak do 16 bar, manometr 50 mm v dodávce, pro prostředí ATEX.
Regulátor tlaku FUTURA R382-10F velikosti 2: závit G 3/8", rozsah 0,5–10 bar, průtok 4 500 l/min, vstupní tlak do 16 bar, manometr 50 mm v dodávce, pro prostředí ATEX.
Regulátor tlaku FUTURA R382-16F velikosti 2: závit G 3/8", rozsah 0,5–16 bar, průtok 4 500 l/min, vstupní tlak do 16 bar, manometr 50 mm v dodávce, pro prostředí ATEX.
Regulátor tlaku FUTURA R382-1F velikosti 2: závit G 3/8", rozsah 0,1–1 bar, průtok 4 500 l/min, vstupní tlak do 16 bar, manometr 50 mm v dodávce, pro prostředí ATEX.
Regulátor tlaku FUTURA R382-2F velikosti 2: závit G 3/8", rozsah 0,1–2 bar, průtok 4 500 l/min, vstupní tlak do 16 bar, manometr 50 mm v dodávce, pro prostředí ATEX.
Regulátor tlaku FUTURA R382-8F velikosti 2: závit G 3/8", rozsah 0,5–8 bar, průtok 4 500 l/min, vstupní tlak do 16 bar, manometr 50 mm v dodávce, pro prostředí ATEX.
Regulátor tlaku FUTURA R12-16F velikosti 2: závit G 1/2", rozsah 0,5–16 bar, průtok 5 200 l/min, vstupní tlak do 16 bar, manometr 50 mm v dodávce, pro prostředí ATEX.
Regulátor tlaku FUTURA R12-2F velikosti 2: závit G 1/2", rozsah 0,1–2 bar, průtok 5 200 l/min, vstupní tlak do 16 bar, manometr 50 mm v dodávce, pro prostředí ATEX.
Regulátor tlaku FUTURA R12-4F velikosti 2: závit G 1/2", rozsah 0,2–4 bar, průtok 5 200 l/min, vstupní tlak do 16 bar, manometr 50 mm v dodávce, pro prostředí ATEX.
Regulátor tlaku FUTURA R12-8F velikosti 2: závit G 1/2", rozsah 0,5–8 bar, průtok 5 200 l/min, vstupní tlak do 16 bar, manometr 50 mm v dodávce, pro prostředí ATEX.
Regulátor tlaku FUTURA R10-10F velikosti 4: závit G 1", rozsah 0,5–10 bar, průtok 14 200 l/min, vstupní tlak do 16 bar, manometr 50 mm v dodávce, pro prostředí ATEX.
Regulátor tlaku FUTURA R10-16F velikosti 4: závit G 1", rozsah 0,5–16 bar, průtok 14 200 l/min, vstupní tlak do 16 bar, manometr 50 mm v dodávce, pro prostředí ATEX.
Regulátor tlaku FUTURA R10-4F velikosti 4: závit G 1", rozsah 0,2–4 bar, průtok 14 200 l/min, vstupní tlak do 16 bar, manometr 50 mm v dodávce, pro prostředí ATEX.
Regulátor tlaku FUTURA R12-10F velikosti 2: závit G 1/2", rozsah 0,5–10 bar, průtok 5 200 l/min, vstupní tlak do 16 bar, manometr 50 mm v dodávce, pro prostředí ATEX.
Regulátor tlaku FUTURA R12-1F velikosti 2: závit G 1/2", rozsah 0,1–1 bar, průtok 5 200 l/min, vstupní tlak do 16 bar, manometr 50 mm v dodávce, pro prostředí ATEX.
Regulátor tlaku FUTURA R34-2F velikosti 4: závit G 3/4", rozsah 0,1–2 bar, průtok 14 200 l/min, vstupní tlak do 16 bar, manometr 50 mm v dodávce, pro prostředí ATEX.
Regulátor tlaku FUTURA R34-4F velikosti 4: závit G 3/4", rozsah 0,2–4 bar, průtok 14 200 l/min, vstupní tlak do 16 bar, manometr 50 mm v dodávce, pro prostředí ATEX.
Regulátor tlaku FUTURA R34-8F velikosti 4: závit G 3/4", rozsah 0,5–8 bar, průtok 14 200 l/min, vstupní tlak do 16 bar, manometr 50 mm v dodávce, pro prostředí ATEX.
Regulátor tlaku FUTURA R10-1F velikosti 4: závit G 1", rozsah 0,1–1 bar, průtok 14 200 l/min, vstupní tlak do 16 bar, manometr 50 mm v dodávce, pro prostředí ATEX.
Regulátor tlaku FUTURA R10-2F velikosti 4: závit G 1", rozsah 0,1–2 bar, průtok 14 200 l/min, vstupní tlak do 16 bar, manometr 50 mm v dodávce, pro prostředí ATEX.
Regulátor tlaku FUTURA R34-10F velikosti 4: závit G 3/4", rozsah 0,5–10 bar, průtok 14 200 l/min, vstupní tlak do 16 bar, manometr 50 mm v dodávce, pro prostředí ATEX.
Regulátor tlaku FUTURA R10-8F velikosti 4: závit G 1", rozsah 0,5–8 bar, průtok 14 200 l/min, vstupní tlak do 16 bar, manometr 50 mm v dodávce, pro prostředí ATEX.
Regulátor tlaku FUTURA R34-16F velikosti 4: závit G 3/4", rozsah 0,5–16 bar, průtok 14 200 l/min, vstupní tlak do 16 bar, manometr 50 mm v dodávce, pro prostředí ATEX.
Bezpečnostní přesný regulátor tlaku FUTURA RP14-10F-SI velikosti 1: závit G 1/4", rozsah 0,5–10 bar, přesnost ±25 mbar, průtok 2 000 l/min, vstupní tlak do 16 bar, se...
Bezpečnostní přesný regulátor tlaku FUTURA RP14-1F-SI velikosti 1: závit G 1/4", rozsah 0,1–1 bar, přesnost ±25 mbar, průtok 2 000 l/min, vstupní tlak do 16 bar, se zamykatelným...
Bezpečnostní přesný regulátor tlaku FUTURA RP14-8F-SI velikosti 1: závit G 1/4", rozsah 0,5–8 bar, přesnost ±25 mbar, průtok 2 000 l/min, vstupní tlak do 16 bar, se zamykatelným...
Bezpečnostní regulátor tlaku FUTURA R10-8F-SI velikosti 4: závit G 1", rozsah 0,5–8 bar, průtok 14 200 l/min, vstupní tlak do 16 bar, se zamykatelným kulovým ventilem a plnicím...
Bezpečnostní regulátor tlaku FUTURA R12-8F-SI velikosti 2: závit G 1/2", rozsah 0,5–8 bar, průtok 5 200 l/min, vstupní tlak do 16 bar, se zamykatelným kulovým ventilem a plnicím...
