Schraubenkompressor ATMOS ST 110 Anschlussleistung 110 kW, Volumenstrom 19,1 m³/min, 7,5 bar, LOGIK 26-S, 7 Jahre Garantie
Artikelnummer: ST110
Detaillierte Produktbeschreibung

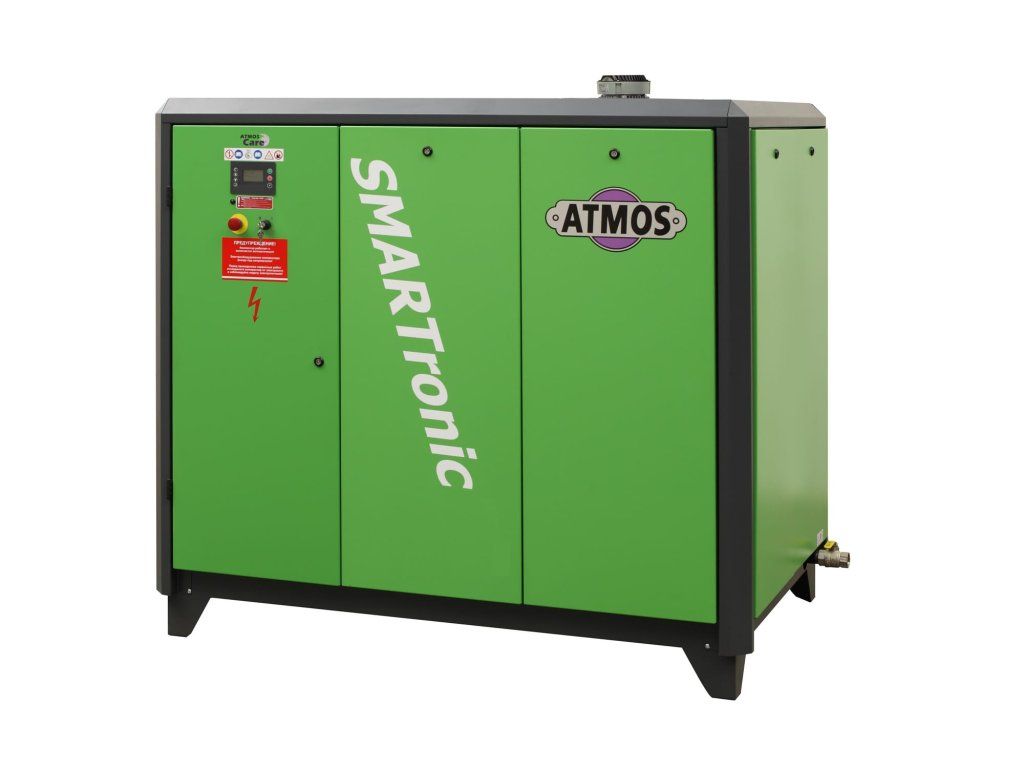

Schraubenkompressor ATMOS ST 110
Der ATMOS SmartTronic ST 110 ist die Spitze der SmartTronic-Baureihe — 110 kW Motor, Förderleistung 19,1 m³/min bei 7,5 bar (bis 13,1 m³/min bei 13 bar). Schraubenblock SCA-20-G-R für höchste Leistungen. Für die größten Industrieunternehmen.
Das Flaggschiff von ATMOS mit den Abmessungen 2477×1294×1894 mm, Gewicht 2200 kg. Für die 24/7-Produktion mit kontinuierlichem Bedarf von 15+ m³/min. IE3 Motor + Multi-V-Riemen + LOGIK 26-S + ATMOS Care. Optional Wärmerückgewinnung und ARCHON-System zur Koordination mit anderen Kompressoren.
Konfiguration ST 110
Woraus diese Variante besteht:
Hauptmerkmale

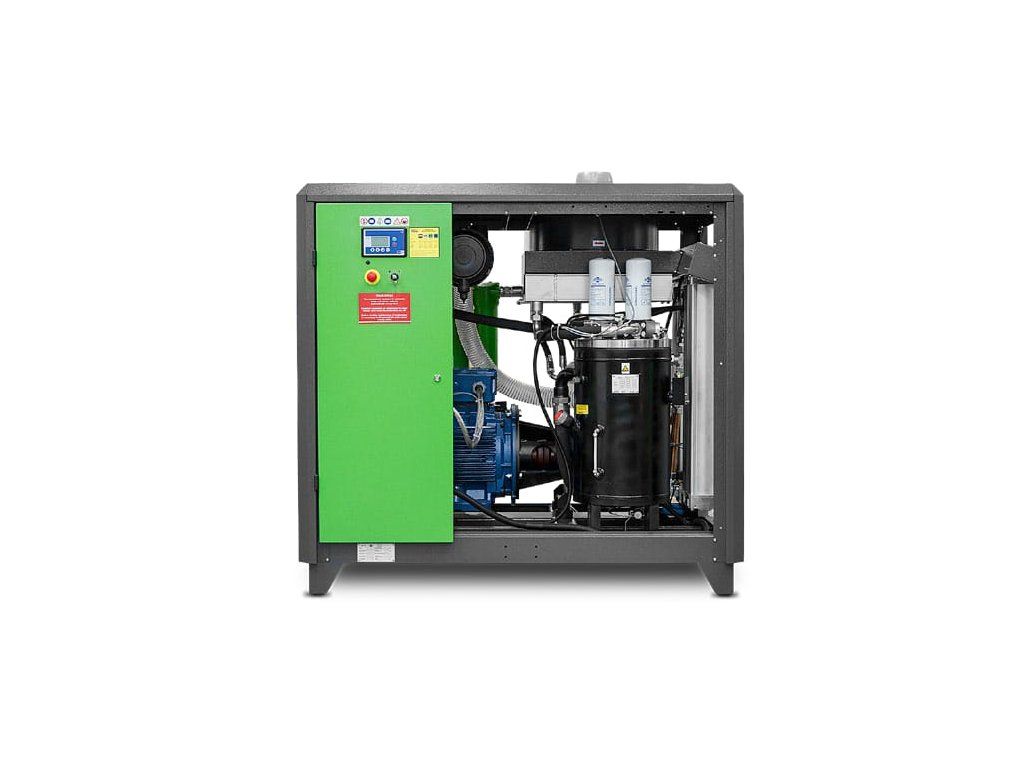

Konstruktion und Schraubenblock ST 110
Der Schraubenblock SCA-20-G-R — größere Rotoren für höheren Durchsatz bei 110 kW. Premium-Dimensionierung aller Komponenten. Multi-V-Riemen, IE3-Motor 110 kW, überdimensionierter Öl- und Kühlkreislauf. Servicezugang von drei Seiten. Die FD-Version für 110 kW ist nicht im Angebot — Trockner als separate Einheit.
Technische Daten ST 110
GRUNDDATEN | |
| Nennleistung des Motors | 110 kW (IE3, Wirkungsgrad 94 %) |
| Arbeitsdruck (Varianten) | 7,5 / 8,5 / 10 / 13 bar |
| Fördermenge (FAD bei 7,5 / 8,5 / 10 / 13 bar) | 19,1 / 17,5 / 15,3 / 13,1 m³/min |
| Nennspannung | 400 V / 50 Hz |
| Schutzart des Motors | IP 55 / ISO F |
| Geräuschpegel | 75 dB(A) |
| Druckluftausgang | G 2" |
| Temperatur der Arbeitsumgebung | +5 ÷ +40 °C |
| Gewicht | 2200 kg |
| Abmessungen (L × B × H) | 2477×1294×1894 mm |
AUSFÜHRUNG | |
| Schraubblock | SCA-20-G-R |
| Fahren | Multi-V-Riemen (über Getriebe) |
| Frequenzumrichter | Nein (Festdrehzahlbetrieb) |
| Kondensattrockner | Optional als FD-Version oder extern |
| Steuereinheit | LOGIK 26-S (MODBUS/RTU, ATMOS Care) |
| Garantie | 7 Jahre UNBEGRENZT + optional ATMOS Plus 48 Monate |
| Hersteller | ATMOS Chrást, CZ (Tradition seit 1899) |
Für wen eignet sich der ST 110
Der ST 110 wird von den größten Industrieunternehmen mit kontinuierlich hohem Verbrauch gekauft. Typischer Kunde: große Automobilwerke (Škoda, Hyundai), große Kunststoffwerke mit 10+ Spritzgießmaschinen, Kraftwerke, Zementwerke, Hüttenwerke.
Typische Anwendungen
- Große Automobilwerke (Presswerke + Montagelinien)
- Große Kunststoffwerke mit 10+ Spritzgießmaschinen 2000+ Tonnen
- Kraftwerke — pneumatische Steuerungslogik und Wartung
- Zementwerke und die Bauindustrie mit pneumatischem Transport
- Zuckerfabriken und große Lebensmittelbetriebe
- Hüttenwerke und Gießereien mit Pressen ab 5 Tonnen
7 Jahre UNBEGRENZTE Garantie ATMOS PLUS 48 Monate
„Wir glauben einfach an unsere Maschinen.“
- Keine Pauschalzahlungen, keine Serviceverträge
- ATMOS Plus verlängert die Garantie um bis zu 4 Jahre über den Standard hinaus
- Originalteile und rechtzeitiger Fachservice
- Fernverwaltung über die ATMOS Plus Anwendung
Optionale Ausstattung – Wärmerückgewinnung bis zu 72 %
Mit den ATMOS-Wärmerückgewinnungswärmetauschern können bis zu 72 % der elektrischen Energie, die bei der Drucklufterzeugung verbraucht wird, zurückgewonnen werden. Die Energie wird in Form von Wärme aus dem Ölkreislauf gewonnen. Amortisation der Investition typischerweise unter 1 Jahr.
Die ATMOS-Wärmerückgewinnungswärmetauscher werden als kompakte externe Einheit für den Anschluss an den Ölkreislauf des Kompressors und den Wasserkreislauf (Heizung, Warmwasserbereitung) geliefert.
Konstruktionsdetails des ST 110
Steuerung LOGIK 26-S + ATMOS Care
Die LOGIK 26-S steuert den Betrieb des Kompressors und die Überwachung aller Hauptfunktionen. Überwacht Betriebsstunden, Laststunden, Auslastung in %, Anzahl der Starts/Stunde. Das Menü der Steuerung enthält ein Störungsprotokoll, ein Wartungsprotokoll und die Funktion ATMOS Care – elektronischer Schutz vor verstopftem Separator. Fernkommunikation über MODBUS/RTU. Bis zu 3 Tagespläne für jeden Tag der Woche. Master-Slave-Modus für 2 Kompressoren.
Zubehör – Optionen: Übergeordnetes System ARCHON
Für Kompressorstationen mit 3, 5 oder 9 Kompressoren bieten wir das übergeordnete Steuerungssystem ARCHON auf Basis von SIEMENS Simatic S7-1200 an. Bis zu 10 Wochenpläne, 3 Steuerungsarten (Priorität / Betriebsstunden / höchste Effizienz), 3 unabhängige Druckpläne. Kommunikation über Profinet oder Modbus.
Verwandte Modelle und Alternativen
Wenn der SmartTronic ST 110 nicht genau zu Ihrem Betrieb passt, werfen Sie einen Blick auf die folgenden Alternativen:
Häufig gestellte Fragen
- Was ist der Unterschied zwischen ST 30, ST 30+ und ST 30 Vario+?
- ST 30+ ist die leistungsstärkere Version (höherer Ausstoß bei gleichem 30-kW-Motor). ST 30 Vario+ fügt einen Frequenzumrichter von Danfoss VLT hinzu — stufenlose Leistungsregelung, Einsparung von 20–30 % Energie bei variablem Verbrauch. ST 30 (ohne +) ist im aktuellen Preisverzeichnis nicht enthalten.
- Was bedeutet FD bei der Version ST xx + FD?
- FD = Integrierter Fusion Dryer direkt im Kompressorgehäuse. Adsorptionstrockner, der die Abwärme der Kompression zur Regeneration nutzt. Erreichbarer Drucktaupunkt +5 °C bis -20 °C (mit Zusatzgerät bis -40 °C). Energieeinsparung im Vergleich zu einem separaten Trockner.
- Was ist der Unterschied zwischen dem Block A150 und SCA-14/SCA-20?
- A150 ist ein ATMOS-Block der 5. Generation mit N-Profil-Rotoren (London City University) – wird bei ST 30-55 kW verwendet. SCA-14-G-R und SCA-20-G-R sind Blöcke für höhere Leistungen von 75-110 kW (größere Rotoren, höherer Durchsatz). Alle drei Blöcke sind ölgekühlte Hochleistungsblöcke.
- Kann ich einen anderen Betriebsdruck als 7,5 bar wählen?
- Ja. SmartTronic ist in 4 Druckvarianten erhältlich: 7,5 / 8,5 / 10 / 13 bar (Auswahl bei der Herstellung). Bei höherem Druck sinkt der Durchsatz in m³/min. Für höhere Drücke von 14-25 bar ist eine Sonderanfrage erforderlich – ATMOS liefert auch spezielle Varianten.
- Wie funktioniert die Fernverwaltung ATMOS Plus?
- ATMOS Plus ist eine Cloud-Anwendung zur Fernüberwachung von Kompressoren. Über eine Kommunikationseinheit wird der Kompressor mit dem Internet verbunden (Profinet / Modbus). Sie überwachen Druck, Betriebsstunden, Temperaturen, Serviceintervalle. Möglichkeit zur Fernkonfiguration von Drücken und Alarmen. Kostenlos bei SmartTronic enthalten.
- Was ist die 72 % Wärmerückgewinnung und wie passt sie zur Produktion?
- Der Kompressor erzeugt bei der Verdichtung von Luft Wärme (94 % der zugeführten elektrischen Energie). Der ATMOS-Wärmerückgewinnungswärmetauscher erfasst diese Wärme aus dem Ölkreislauf und leitet sie in den Wasserkreislauf (Heizung, Warmwasserbereitung). Bis zu 72 % der zugeführten elektrischen Energie können wiederverwendet werden. Amortisation der Investition typischerweise innerhalb von 1 Jahr.
- Was ist ARCHON und wann ist es sinnvoll?
- ARCHON ist ein übergeordnetes Steuerungssystem auf Basis von Siemens Simatic S7-1200 zur Koordination von 3, 5 oder 9 Kompressoren als eine Einheit. Bis zu 10 Wochenpläne, 3 Steuerungsarten (Prioritäten / Betriebsstunden / höchste Effizienz). Profinet / Modbus-Kommunikation. Geeignet für zentrale Kompressorstationen mit mehreren Maschinen.
Zusätzliche Parameter
| Kategorie: | SMARTRONIC |
|---|---|
| Garantie: | 7 let |
| Ausführung: | Schraubenkompressor |
| Druck: | 13 bar |
| Verschiebung: | 19 100 l/min |
| Druckbehältervolumen: | bez nádoby |
| Verbindung: | 2" |
| Leistungsaufnahme des Motors: | 110 kW |
| Netzspannung: | 400/50 V/Hz |
| Schmierung: | Ölsäure |
| Geräuschpegel: | 75 dB(A) |
| Motor: | Elektrisch |
| Schallisoliert: | Ja |
| Fahren: | Direkt |
| Lufttrockner: | Ne |
| Verwenden: | Professional |
| Gebäude: | Stationär |
| Frequenzumrichter: | NEIN |
