Čištění výměníku kompresoru: průvodce pro techniky

Pro průmyslové kompresory nejspolehlivěji funguje kombinace CIP (chemická cirkulace) pro vnitřní plochy a mechanického proplachu pro lamelové vzduchové chladiče. Výběr metody závisí na třech proměnných: typ výměníku, druh usazenin a dostupná délka odstávky.

Okamžité kroky při zjištění problému:

• Změřte výchozí ∆T (rozdíl teplot na vstupu a výstupu) a tlakovou ztrátu.
• Izolujte okruh, uzavřete servisní uzávěry a odtlakujte systém.
• Vizuálně zkontrolujte lamely nebo desky, zda nejsou mechanicky poškozeny.
• Zvolte čisticí chemii podle materiálu výměníku (hliník, měď, nerez).
• Rozhodněte, zda čistit na místě (CIP) nebo demontovat pro off-site zpracování.

Demontáž je nutná při silném zanesení, viditelném poškození těsnění nebo korozi. Čištění na místě postačí u pravidelně udržovaných výměníků s mírným usazením.

U 300 kW stroje s 5 000 provozních hodin ročně to představuje orientační úsporu 45 000 kWh/rok po snížení ∆T o 1 °C.*

Klíčové poznatky

Pravidelné čištění výměníku kompresoru snižuje příkon, prodlužuje životnost stroje a předchází neplánovaným odstávkám, přičemž klíčovým měřítkem efektu je pokles ∆T po zásahu.

Obsah

• Jaký typ výměníku máte a která metoda čištění mu odpovídá?
• Jak postupovat při čištění výměníku krok za krokem?
• Kdy se vyplatí automatické čištění výměníku?
• Jaká bezpečnostní pravidla platí při práci s čisticí chemií?
• Jak sestavit plán preventivní údržby výměníků?
• Jak změřit efekt čištění a spočítat úspory energie?
• Co zahrnuje servis výměníků od Kompresory-vzduchotechnika?
• Jak ověřit kvalitu provedeného servisu?
• Jaké čisticí přípravky jsou dostupné v ČR?
• Servis výměníků kompresoru od Kompresory-vzduchotechnika
• Doporučené zdroje k dalšímu čtení
• Časté dotazy

Jaký typ výměníku máte a která metoda čištění mu odpovídá?

Kompresory používají tři základní typy výměníků tepla. Každý má jinou konstrukci, materiál a citlivost na čisticí metody.

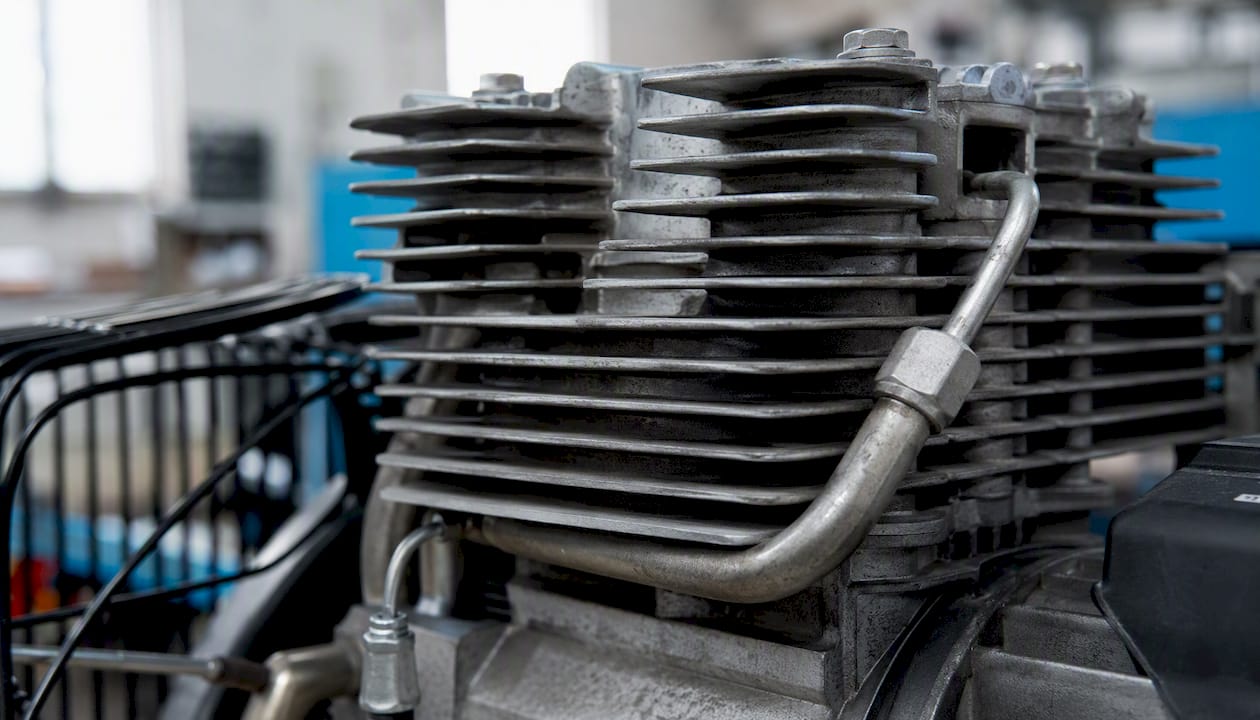

Lamelové vzduchové chladiče jsou nejrozšířenější u pístových a šroubových kompresorů. Hliníkové lamely s měděnými nebo hliníkovými trubkami jsou náchylné na mechanické poškození při nevhodném tlaku vody. Vnější povrch se čistí nanesením čisticího roztoku a následným oplachem tlakovou vodou nebo vzduchem ve směru kolmém na lamely. Vnitřní stranu trubek lze propláchnout CIP metodou.

Deskové výměníky (Alfa Laval a podobné konstrukce) mají velkou přenosovou plochu na malém objemu. Usazeniny vodního kamene nebo olejových zbytků se odstraňují CIP cirkulací kyselého roztoku. Demontáž desek pro mechanické čištění kartáči je vhodná při silném zanesení nebo poškozených těsněních.

Trubkové výměníky jsou robustní a snášejí mechanické čištění tyčovými kartáči i CIP. Používají se u větších strojů a průmyslových chladicích okruhů.

Profesionální tip: U hliníkových lamelových chladičů nikdy nepoužívejte silně alkalické přípravky (pH nad 11). Hliník v alkalickém prostředí koroduje rychleji než v kyselém.

Jak postupovat při čištění výměníku krok za krokem?

Postup platí pro on-site CIP i pro demontážní čištění. Kroky jsou seřazeny tak, aby minimalizovaly riziko poškození a zkrátily dobu odstávky.

Příprava a měření výchozích parametrů

1. Zaznamenejte aktuální ∆T, tlakovou ztrátu na výměníku a průtok média.
2. Odtlakujte systém, uzavřete servisní uzávěry a zajistěte elektrické odpojení.
3. Zkontrolujte stav filtrů kompresoru — zanesený filtr zvyšuje zanášení výměníku.
4. Připravte OOPP: kyselinovzdorné rukavice, ochranné brýle, zástěra.

On-site CIP (chemická cirkulace)

5. Připojte proplachovací čerpadlo na vstup a výstup výměníku.
6. Zvolte čisticí roztok podle materiálu a typu usazenin (viz sekce o chemii níže).
7. Spusťte cirkulaci a sledujte pH roztoku a jeho zbarvení každých 15–20 minut.
8. Po dosažení stabilního pH a čirého roztoku ukončete cirkulaci.
9. Proplachujte čistou vodou, dokud pH odpadní vody nedosáhne hodnoty 6,5–8,5.
10. Aplikujte neutralizátor (zásaditý přípravek) v doporučené koncentraci a znovu proplachujte.

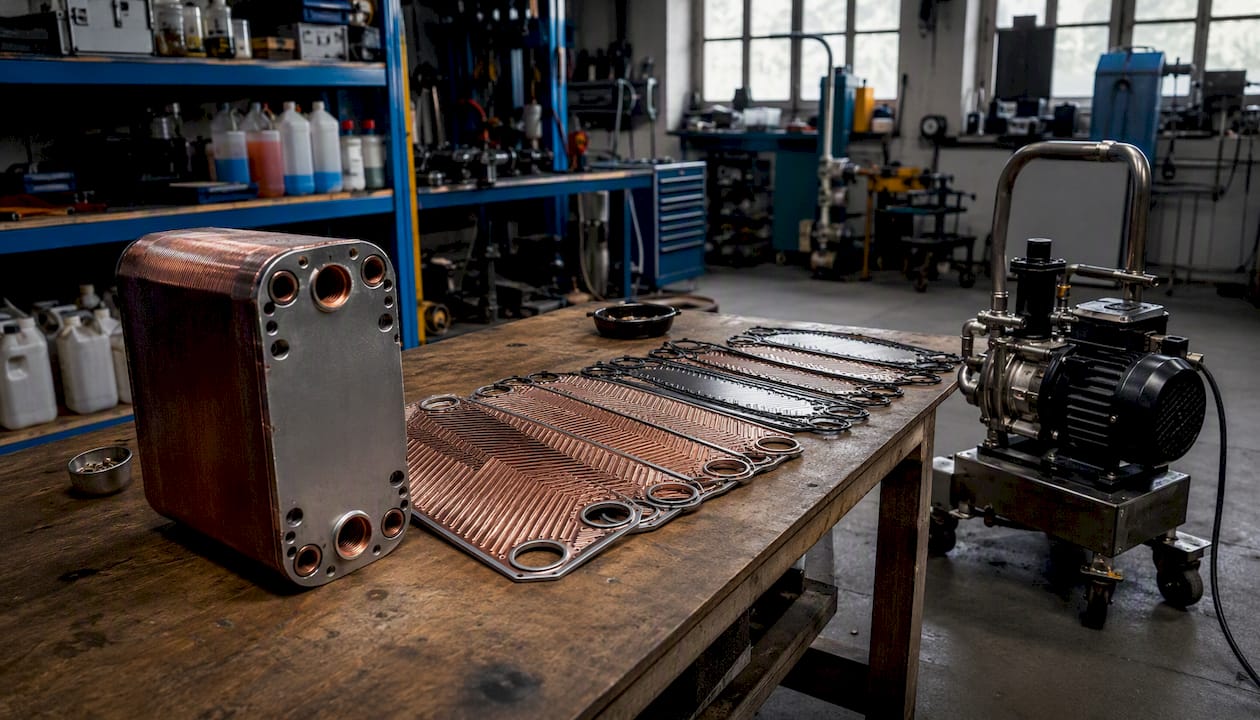

Demontáž a mechanické čištění

11. Bezpečně odpojte přípojky, označte polohu desek nebo trubek.
12. Zkontrolujte těsnění — popraskané nebo deformované těsnění vyměňte před montáží.

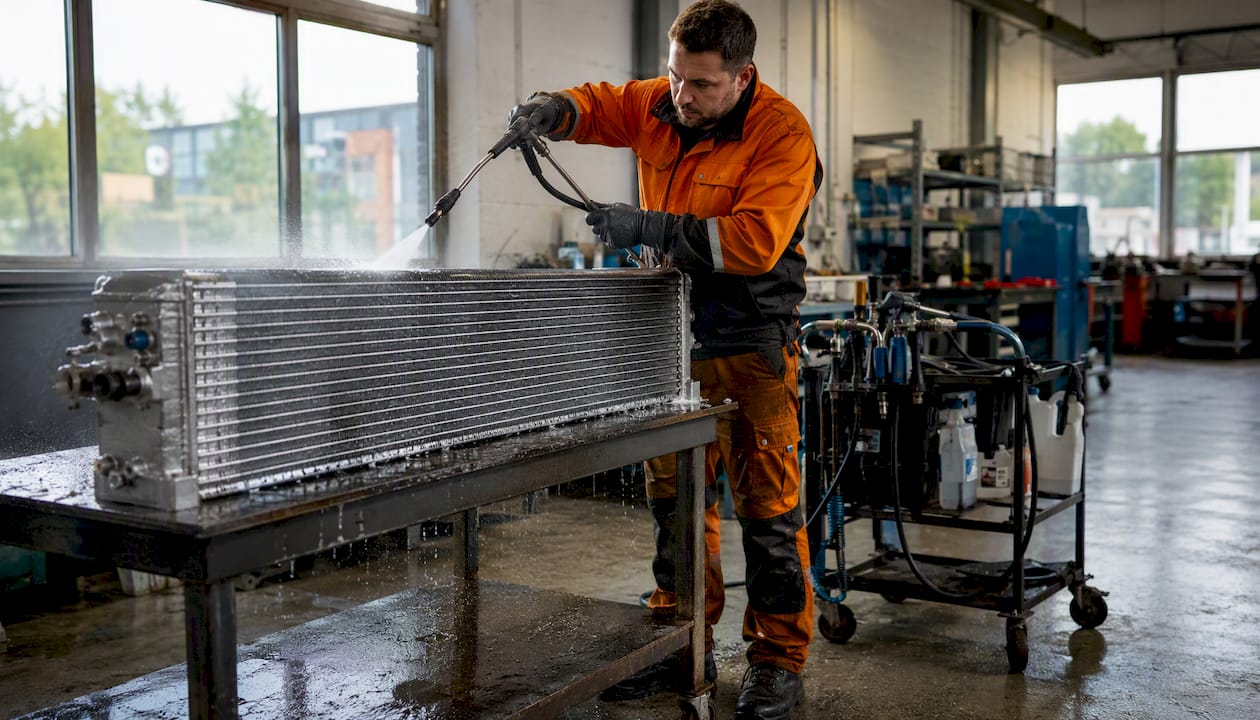

13. Mechanicky očistěte plochy kartáči nebo vysokotlakým vodním paprskem.
14. Zkontrolujte těsnost po montáži tlakovým testem.

Kontrola po čištění

15. Změřte ∆T, tlakovou ztrátu a průtok za stejných provozních podmínek jako před čištěním.
16. Výsledky zapište do servisního protokolu včetně fotodokumentace.

Servisní checklist pro výjezd: měřicí přístroje (teploměr, manometr, průtokoměr), proplachovací čerpadlo, zásoby chemie a neutralizátoru, náhradní těsnění pro daný typ výměníku, pH papírky nebo digitální pH metr.

Kdy se vyplatí automatické čištění výměníku?

Automatické systémy udržují přenos tepla průběžně bez nutnosti plánovaných odstávek. Trane nabízí pro velké HVAC a průmyslové instalace systémy s přizpůsobitelným dávkováním a periodickými proplachy, které udržují výměník v provozuschopném stavu kontinuálně.

Automatizace se vyplatí v těchto situacích:

• Instalace s výkonem nad 200 kW, kde každá hodina odstávky znamená měřitelnou ztrátu produkce.
• Provozy s vysokou mírou znečištění média (tvrdá voda, biologické usazeniny).
• Výrobní linky, kde přerušení chlazení ohrožuje kvalitu produktu nebo bezpečnost procesu.
• Provozy s omezenou kapacitou servisního personálu pro pravidelné ruční čištění.

Hlavní provozní požadavky automatických systémů: stálá dodávka vody a chemie, automatické řízení pH, záložní zdroj pro řídicí jednotku a pravidelná kontrola dávkovacích čerpadel.

Profesionální tip: Před investicí do automatického systému spočítejte roční náklady na ruční čištění (práce + chemie + prostoje) a porovnejte je s pořizovací cenou a provozními náklady automatiky. U středních instalací se návratnost pohybuje v řádu 2–4 let.

Jaká bezpečnostní pravidla platí při práci s čisticí chemií?

Výběr chemie závisí na materiálu výměníku. Kyselé přípravky (kyselina citronová, fosforečná nebo sírová v průmyslových koncentracích) odstraňují vodní kámen a oxidy kovů. Alkalické přípravky rozkládají olejové a biologické usazeniny. Kombinace obou typů v jednom cyklu bez důkladného meziproplachu způsobuje exotermické reakce a poškozuje těsnění.

Zásada neutralizace: Po aplikaci kyselého roztoku je nutné nejprve zředit zbytkovou kyselinu čistou vodou a teprve poté aplikovat neutralizátor (zásaditý přípravek). Přímé smíchání koncentrované kyseliny s neutralizátorem může způsobit prudkou reakci a poškození výměníku i obsluhy. Odpadní roztok likvidujte do kanalizace až po dosažení pH 6,5–8,5 a v souladu s místními předpisy.

Pravidla pro výběr chemie podle materiálu:

• Hliník: slabě kyselé přípravky (pH 3–5), nikdy silně alkalické.
• Měď: vyhněte se silně alkalickým roztoky, vhodné jsou mírně kyselé nebo neutrální přípravky.
• Nerez a titan: snáší širší rozsah pH, ale chloridové sloučeniny způsobují bodovou korozi.
• Ocel: kyselé přípravky s inhibitorem koroze.

Bezpečnostní opatření pro techniky: kyselinovzdorné rukavice třídy EN 374, ochranné brýle nebo štít, pracovní oděv odolný chemikáliím, zajištění dostatečného větrání prostoru. Bezpečnostní listy (SDS) mějte vždy k dispozici na místě práce.

Profesionální tip: Kontrola pH během proplachu je spolehlivější než paušální časové odhady. Sledování pH v reálném čase snižuje riziko poškození materiálu a zbytečně dlouhé doby čištění.

Jak sestavit plán preventivní údržby výměníků?

Intervaly servisu kompresoru se stanovují podle dvou kritérií: provozní hodiny (motohodiny) a typ média v okruhu. Řídicí jednotky moderních šroubových kompresorů signalizují servisní termín automaticky, ale u starších strojů nebo pístových kompresorů je nutné vést záznamy ručně.

Doporučené minimální frekvence:

1. Lamelové vzduchové chladiče: vizuální kontrola každých 500 motohodin, čištění minimálně 1× ročně, při prašném provozu každých 6 měsíců.
2. Deskové výměníky v uzavřeném okruhu: CIP minimálně 1× ročně, měření ∆T každých 1 000 motohodin.
3. Deskové výměníky v otevřeném okruhu (tvrdá voda): CIP každých 6 měsíců nebo při nárůstu ∆T o více než 2 °C oproti výchozí hodnotě.
4. Trubkové výměníky: mechanická kontrola a CIP 1× ročně, při agresivním médiu každých 6 měsíců.

Integrace do plánu údržby: zaznamenávejte ∆T při každé servisní návštěvě a sledujte trend. Nárůst ∆T o 2 °C oproti referenční hodnotě je signál pro neplánované čištění. Plán preventivních kontrol zahrnujte do celkového harmonogramu revizí tlakových nádob.

Jak změřit efekt čištění a spočítat úspory energie?

Měření před a po čištění je jediný způsob, jak objektivně prokázat přínos zásahu. Klíčové metriky jsou ∆T, tlaková ztráta na výměníku, průtok a příkon kompresoru v kW.

Postup měření

1. Zaznamenejte všechny parametry za stabilního provozu před čištěním (stejná zátěž, stejná teplota okolí).
2. Po čištění opakujte měření za identických podmínek.
3. Vypočítejte rozdíl ∆T a odpovídající změnu příkonu.

Příklad kalkulace úspor

Pro 300 kW stroj s 5 000 provozními hodinami ročně a cenou elektřiny 4 Kč/kWh:

Tato kalkulace je orientační a závisí na skutečném provozním profilu stroje. Pro management doporučujeme sledovat KPI: průměrný ∆T za kvartál, roční spotřeba kWh na jednotku produkce a počet neplánovaných odstávek způsobených přehříváním.

Co zahrnuje servis výměníků od Kompresory-vzduchotechnika?

Kompresory-vzduchotechnika zajišťuje kompletní servis výměníků tepla pro kompresorové stanice v České republice. Nabídka zahrnuje:

• Vstupní inspekci s měřením ∆T, tlakové ztráty a průtoku.
• CIP čištění s volbou chemie podle materiálu výměníku.
• Mechanické čištění lamelových chladičů a trubkových výměníků.
• Demontáž, výměnu těsnění a opětovnou montáž deskových výměníků (včetně Alfa Laval typů).
• Neutralizaci a ekologickou likvidaci odpadní chemie.
• Servisní protokol s fotodokumentací a naměřenými hodnotami před/po.

Proces objednání: připravte technický list kompresoru (výkon, typ výměníku, provozní médium) a informaci o dostupném servisním okně. Typický zásah trvá 4–8 hodin podle rozsahu zanesení a typu výměníku.

Profesionální tip: Při objednání servisu sdělte technikům poslední naměřenou hodnotu ∆T a datum posledního čištění. Zkrátí to diagnostickou fázi a umožní připravit správnou chemii předem.

Dlouhodobé servisní smlouvy zahrnují plánované intervaly čištění, prioritní výjezd při poruše a sledování trendů ∆T napříč celou kompresorovou stanicí. Kontaktujte nás přes servisní sekci pro nezávaznou konzultaci.

Jak ověřit kvalitu provedeného servisu?

Standardní metodika CIP zahrnuje čtyři fáze: předběžný proplach čistou vodou, cirkulaci čisticího roztoku, neutralizaci a závěrečný proplach. Každá fáze je dokumentována měřením pH a průtoku.

Měřítko kvality: Výměník je považován za vyčištěný, pokud ∆T po zásahu klesne na hodnotu blízkou výrobcem udávané referenční hodnotě pro daný výkon a průtok. Tlaková ztráta by měla klesnout o 15–30 % oproti hodnotě před čištěním. Pokud tyto hodnoty nejsou dosaženy, je nutná demontáž a mechanické čištění nebo výměna těsnění.

Fotodokumentace zahrnuje stav výměníku před čištěním, průběh CIP (zbarvení roztoku) a stav po čištění. Protokol o pH zachycuje hodnoty na začátku a konci každé fáze.

Anonymizovaný příklad: šroubový kompresor 132 kW v potravinářském provozu, deskový výměník Alfa Laval, médium tvrdá voda (tvrdost 25 °dH). Před čištěním ∆T 8 °C oproti referenční hodnotě 4 °C.

Profesionální tip: Uchovávejte servisní protokoly minimálně 5 let. Trend ∆T napříč záznamy odhalí, zda se výměník zanáší rychleji než dříve, což může signalizovat zhoršení kvality média nebo poškození filtrace.

Jaké čisticí přípravky jsou dostupné v ČR?

Pro průmyslové čištění výměníků jsou v České republice dostupné přípravky z několika kategorií. Výběr závisí na materiálu výměníku, typu usazenin a požadavcích na bezpečnost.

Kyselé přípravky pro vodní kámen a oxidy:

Přípravky řady Boiler Cleaner od IVAR CS jsou dostupné v různých koncentracích pro deskové a trubkové výměníky. Obsahují kyselinu fosforečnou nebo citronovou s inhibitorem koroze. Bezpečnostní listy (SDS) jsou dostupné přímo od distributora IVAR CS a uvádějí pH pracovního roztoku, doporučenou koncentraci a pokyny pro neutralizaci.

Kyselina citronová v technické čistotě (dostupná od chemických distributorů jako Penta nebo Lach-Ner) je vhodná pro mírné zanesení deskových výměníků z nerezu nebo titanu. Pro průmyslové koncentrace a opakované použití je vždy vhodnější certifikovaný přípravek s bezpečnostním listem než domácí směsi.

Alkalické přípravky pro olej a biofilm:

Průmyslové odmašťovače na bázi hydroxidu sodného nebo draselného jsou dostupné od distributorů průmyslové chemie (Brenntag, Univar). Pro hliníkové výměníky jsou nevhodné. Vždy ověřte kompatibilitu s materiálem výměníku v bezpečnostním listu.

Neutralizátory:

Po kyselém čištění se používá zásaditý neutralizátor (např. soda bicarbona v technické čistotě nebo specializované přípravky IVAR CS). Správný postup: nejprve zředit kyselý zbytek čistou vodou, poté přidat neutralizátor a zkontrolovat pH. Odpad likvidovat po dosažení pH 6,5–8,5 v souladu s místními předpisy o nakládání s chemickými odpady.

Při výběru přípravku vždy vyžádejte aktuální bezpečnostní list (SDS) a ověřte, zda přípravek splňuje požadavky normy pro daný typ provozu (potravinářství, farmaceutika, obecný průmysl).

Proč zanedbání čištění prodražuje provoz víc, než se zdá

Finanční dopad zanesených výměníků se projevuje postupně, a proto bývá podceňován.

Provozní manažeři, kteří sledují trend ∆T čtvrtletně, zachytí problém dříve, než se promítne do neplánované odstávky. Reaktivní oprava po poruše výměníku vyjde zpravidla třikrát dražší než plánované čištění, protože zahrnuje expresní servis, případnou výměnu poškozených těsnění a ztrátu produkce. Investice do monitoringu a pravidelného servisu pneumatických systémů se vrátí rychleji, než většina provozů předpokládá.

Výzva pro provozní manažery: stanovte referenční hodnotu ∆T pro každý výměník hned po příštím čištění a sledujte odchylky. Tento jediný KPI vám dá včasný signál dřív, než problém přeroste v poruchu.

Servis výměníků kompresoru od Kompresory-vzduchotechnika

Kompresory-vzduchotechnika zajišťuje inspekci, CIP čištění, mechanické čištění i demontáž výměníků pro kompresorové stanice po celé České republice. Servisní tým přijede s kompletním vybavením, provede měření před a po zásahu a předá protokol s naměřenými hodnotami. Žádné dohady, jen měřitelné výsledky.

Pro firmy s více kompresory jsou k dispozici dlouhodobé servisní smlouvy s plánovanými intervaly čištění, prioritním výjezdem a sledováním trendů ∆T. Objednejte inspekci nebo konzultaci přes katalog servisních řešení a zjistěte, kolik lze ušetřit na příkonu ještě letos.

Doporučené zdroje k dalšímu čtení

Pro hlubší studium a přípravu servisní zakázky jsou užitečné tyto dokumenty a zdroje:

• Bezpečnostní listy (SDS) přípravků IVAR CS Boiler Cleaner: — obsahují přesné koncentrace, pH pracovního roztoku, pokyny pro neutralizaci a likvidaci. Vyžádejte je přímo od distributora IVAR CS před každým čištěním.
• Technická dokumentace výrobce výměníku (Alfa Laval, Trane): — uvádí referenční hodnoty ∆T a tlakové ztráty pro daný model, doporučené čisticí metody a kompatibilní chemie.
• Pokyny výrobce kompresoru k preventivní údržbě: — každý výrobce (Atlas Copco, Kaeser, CompAir) vydává servisní příručku s doporučenými intervaly čištění chladičů a kondenzátorů.

Profesionální tip: Při přípravě servisní zakázky si vždy vyžádejte SDS pro každý přípravek, který bude použit. Technik musí mít SDS fyzicky k dispozici na místě práce, nikoli jen v e-mailu.

Časté dotazy

Jak často čistit výměník kompresoru?

Lamelové vzduchové chladiče vyžadují čištění minimálně 1× ročně, při prašném provozu každých 6 měsíců. Deskové výměníky v otevřeném okruhu s tvrdou vodou čistěte každých 6 měsíců nebo při nárůstu ∆T o více než 2 °C oproti referenční hodnotě.

Jak vyčistit výměník tepla kompresoru na místě?

Připojte proplachovací čerpadlo, cirkulujte kyselý roztok kompatibilní s materiálem výměníku, sledujte pH každých 15–20 minut a po dosažení stabilního pH proplachujte čistou vodou. Zakončete neutralizací zásaditým přípravkem a zkontrolujte pH odpadní vody (cílová hodnota 6,5–8,5).

Jak se starat o kompresor, aby výměník vydržel déle?

Pravidelně měňte vzduchové filtry, sledujte trend ∆T a udržujte čistotu okolí kompresoru. Zanesený filtr zvyšuje množství nečistot procházejících do výměníku a zkracuje intervaly mezi čištěními.

Čím vyčistit výměník plynového kotle nebo menšího deskového výměníku?

Pro domácí nebo menší průmyslové aplikace se používají roztoky kyseliny citronové nebo mléčné. Pro průmyslové kompresory a větší výměníky jsou vždy vhodnější certifikované přípravky s bezpečnostním listem, jako jsou přípravky řady Boiler Cleaner od IVAR CS, které mají definovanou koncentraci a pokyny pro neutralizaci.

Jak poznám, že výměník kompresoru potřebuje čištění?

Hlavní signály jsou nárůst ∆T oproti referenční hodnotě, zvýšená tlaková ztráta na výměníku, pokles průtoku chladicího média nebo opakované spouštění teplotní ochrany kompresoru. Řídicí jednotka moderního šroubového kompresoru může signalizovat servisní termín automaticky.
