Stručně:
- Centralizovaný rozvod vzduchu snižuje tlakové ztráty až o 50 % a zlepšuje energetickou účinnost. Správně dimenzované potrubí a plánovaná údržba zajišťují spolehlivost a dlouhodobé úspory. Systematická instalace ve fázi stavby výrazně snižuje náklady a zvyšuje efektivitu provozu.

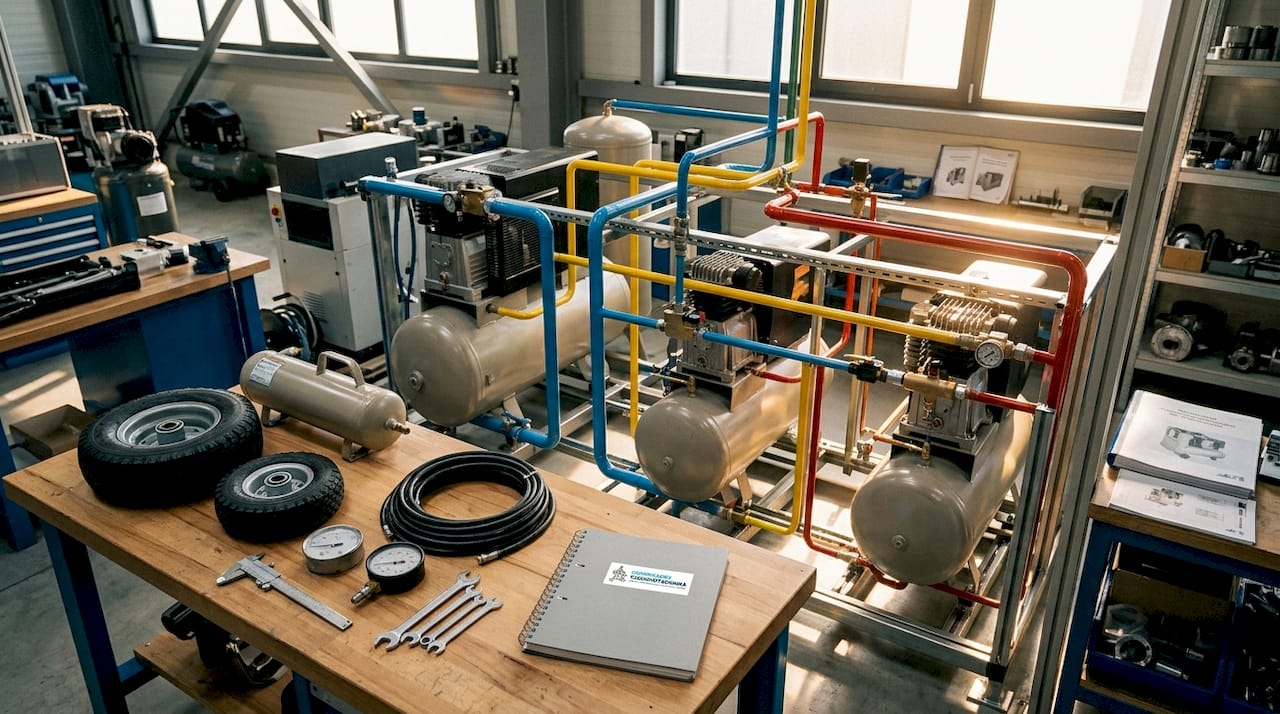

Centralizovaný rozvod vzduchu je systém, kde jeden zdroj stlačeného vzduchu zásobuje celý objekt prostřednictvím pevného potrubního rozvodu. Přínosy centralizovaného rozvodu vzduchu sahají od výrazného snížení tlakových ztrát přes rovnoměrnou distribuci až po nižší provozní náklady. Správně navržený systém splňuje požadavky průmyslových norem, snižuje energetickou zátěž kompresorů a zjednodušuje údržbu. Kompresory-vzduchotechnika nabízí technické poradenství i kompletní sortiment pro realizaci takových rozvodů v českých průmyslových objektech.
Jak centralizovaný rozvod vzduchu snižuje tlakové ztráty a zvyšuje energetickou efektivitu?
Tlakové ztráty jsou největším nepřítelem každého vzduchového rozvodu. Kvalitní centralizovaný rozvod snižuje tlakové ztráty systému až o 50 %, což přímo snižuje energetickou zátěž ventilátorů a kompresorů. Každý ušetřený pascal tlakové ztráty se promítá do nižší spotřeby elektrické energie kompresoru.
Klíčovým fyzikálním principem je závislost odporu vzduchu na průměru potrubí. Dvojnásobný průměr potrubí snižuje tlakové ztráty přibližně 32krát podle páté mocniny rychlosti vzduchu. To znamená, že zdánlivě malé zvětšení průměru potrubí přináší dramatické energetické úspory v celém provozu.
Centralizovaný systém umožňuje vést vzduch jedním hlavním potrubím s optimálním průměrem a teprve u výstupních bodů jej rozvést do menších větví. Tento přístup minimalizuje celkovou délku úseků s vysokou rychlostí proudění. Výsledkem je stabilní tlak na každém odběrném místě bez nutnosti přetlakování zdroje.
Profesionální tip: Při návrhu potrubní trasy vždy počítejte s budoucím rozšířením provozu. Dimenzujte hlavní potrubí alespoň o 20 % nad aktuální potřebu, aby pozdější přidání odběrných míst nevyžadovalo výměnu celé páteřní trasy.
Ekonomická stránka věci je přesvědčivá. Návratnost investice do centralizovaného systému nastává za 5–10 let díky ročním úsporám 10 000–20 000 Kč na vytápění a energiích. Náklady na realizaci kompletního rozvodu se pohybují v rozmezí 150 000–350 000 Kč podle velikosti objektu.
Srovnání energetické efektivity podle průměru potrubí
| Průměr potrubí | Relativní tlaková ztráta | Dopad na energii kompresoru |
|---|---|---|
| 50 mm (základní) | 100 % (referenční hodnota) | Vysoká spotřeba |
| 63 mm | přibližně 30 % referenční hodnoty | Výrazná úspora |
| 80 mm | přibližně 10 % referenční hodnoty | Minimální ztráty |
| 100 mm | přibližně 3 % referenční hodnoty | Téměř nulové ztráty |
Tabulka ukazuje, proč technici doporučují dimenzovat páteřní potrubí s rezervou. Investice do většího průměru se vrátí rychleji, než se na první pohled zdá.
Jak centralizovaný systém vzduchu zlepšuje kvalitu a hygienu ve výrobních prostorách?
Hygiena vzduchového rozvodu přímo ovlivňuje kvalitu výroby i zdraví pracovníků. Potrubí s hladkým vnitřním povrchem snižuje usazování prachu a nečistot, čímž udržuje kvalitu vzduchu na konstantní úrovni. Drsný povrch uvnitř potrubí naopak zachytává částice, které se pak uvolňují do proudu vzduchu a kontaminují výrobní procesy.
Centralizovaný systém umožňuje instalovat filtraci na jednom místě, kde je přístup snadný a výměna filtrů rychlá. Pravidelná výměna filtrů zásadně prodlužuje životnost systému a udržuje jeho výkon na projektované úrovni. U decentralizovaných řešení se filtry rozmístí po celém objektu a jejich pravidelná kontrola se snadno zanedbá.
Dalším přínosem je nižší hlučnost provozu. Centrální systémy dosahují hlučnosti 20–25 dB v pracovních prostorách, zatímco lokální kompresory nebo ventilátory umístěné přímo ve výrobě generují výrazně vyšší hladiny hluku. Tišší pracovní prostředí snižuje únavu obsluhy a zlepšuje komunikaci na pracovišti.
Hygienická certifikace rozvodů je pro potravinářský a farmaceutický průmysl povinností. Certifikace TZÚ Praha potvrzuje hygienickou nezávadnost materiálů použitých v rozvodech. Bez platné certifikace nelze takové provozy provozovat v souladu s českými a evropskými předpisy.
Klíčové výhody centralizovaného systému z pohledu hygieny a provozu:
- Centrální filtrace zachytí nečistoty před vstupem do celého rozvodu
- Hladký vnitřní povrch potrubí zabraňuje usazování biofilmu a prachu
- Snadný přístup k servisním bodům zkracuje dobu odstávky při údržbě
- Nižší hlučnost zlepšuje pracovní podmínky bez dalších investic do odhlučnění
- Rovnoměrný tlak na všech odběrných místech eliminuje výkyvy kvality výroby
Profesionální tip: Při výběru materiálu potrubí pro potravinářské nebo farmaceutické provozy vždy požadujte doklad o hygienické certifikaci. Nerezová ocel nebo certifikované plastové systémy jsou standardem. Pozinkované potrubí do těchto provozů nepatří.
Jaké jsou rozdíly mezi centralizovaným a decentralizovaným rozvodem vzduchu?
Volba mezi centralizovaným a decentralizovaným řešením závisí na velikosti objektu, požadavcích na tlak a nárocích na údržbu. Centralizovaný systém je výhodný pro objekty s více odběrnými místy, kde by provoz samostatných zdrojů byl energeticky i provozně nákladnější. Decentralizované řešení má smysl pouze u malých provozů s jedním nebo dvěma izolovanými odběrnými místy.
Centralizovaný vs. decentralizovaný systém: hlavní rozdíly
| Parametr | Centralizovaný systém | Decentralizovaný systém |
|---|---|---|
| Účinnost zpětného získávání energie | 85–95 % | 50–70 % |
| Hlučnost v pracovních prostorách | 20–25 dB | 40–60 dB |
| Náklady na instalaci | 150 000–350 000 Kč | Nižší počáteční náklady |
| Provozní náklady | Výrazně nižší | Vyšší při více zdrojích |
| Centrální řízení průtoků | Ano | Ne |
| Servisní náročnost | Jeden servisní bod | Více servisních bodů |
Decentralizované systémy mají nižší počáteční náklady, ale vyšší provozní náklady v dlouhodobém horizontu. Každý samostatný zdroj vyžaduje vlastní servis, vlastní filtraci a vlastní řízení. U větších objektů se tyto náklady rychle sčítají.
Centralizovaný systém přináší výhodu jednotného řízení průtoků a tlaků. Technik nastaví parametry na jednom místě a změna se projeví v celém rozvodu. Tato vlastnost je klíčová pro provozy, kde se požadavky na tlak mění podle výrobního programu.
Výhody centralizovaného řešení jsou nejvýraznější v těchto typech objektů:
- Výrobní haly s více než pěti odběrnými místy
- Provozy s požadavkem na čistý nebo suchý vzduch (potravinářství, farmacie, elektronika)
- Objekty, kde hlučnost kompresoru nesmí narušovat výrobu nebo administrativu
- Sklady a logistická centra s pneumatickými manipulátory
- Autoservisy a lakovny s více pracovními stanovišti
Průvodce průmyslovým rozvodem vzduchu podrobně popisuje, jak správně posoudit vhodnost centralizovaného řešení pro konkrétní typ provozu.
Jak správně navrhnout a instalovat centralizovaný rozvod vzduchu?
Správný návrh rozhoduje o tom, zda systém splní očekávání nebo způsobí problémy. Projekt rozvodů vzduchu je nezbytný pro správné rozmístění výustek a dimenzování potrubí. Dodatečné úpravy po dokončení stavby jsou technicky složité a finančně nákladné.
Postup návrhu a instalace centralizovaného rozvodu:
- Zpracování projektové dokumentace. Zaznamenejte všechna odběrná místa, požadované průtoky a tlaky. Bez kompletního přehledu nelze správně dimenzovat zdroj ani potrubní síť.
- Dimenzování hlavního potrubí. Vycházejte z maximálního současného odběru všech spotřebičů a přidejte rezervu pro budoucí rozšíření. Použijte výpočet průměru potrubí podle páté mocniny rychlosti.
- Volba materiálu a spojovacího systému. Moderní spojovací systémy umožňují vzduchotěsné spojení bez maziv a složitých spon. Kvalita spojů přímo ovlivňuje těsnost celého systému.
- Instalace centrální filtrace a úpravy vzduchu. Umístěte filtraci co nejblíže ke zdroji. Kombinace centrální filtrace s lokálními regulačními prvky zajišťuje stabilní tlak i čistotu vzduchu na každém odběrném místě.
- Vyvážení průtoků po instalaci. Po dokončení montáže nastavte průtoky podle projektové dokumentace. Nevyvážený systém způsobuje turbulentní hluk, nerovnoměrné větrání a přetěžování kompresoru.
- Nastavení pravidelné údržby. Stanovte intervaly výměny filtrů a kontroly těsnosti spojů. Zanedbaná údržba je nejčastější příčinou poklesu výkonu systému.
Profesionální tip: Nejčastější chybou při instalaci je šetření na kvalitě materiálu a podceňování dimenzování. Levnější potrubí s menším průměrem ušetří při nákupu tisíce korun, ale způsobí desetitisíce ročně na vyšší spotřebě energie a opravách.
Kombinace centrální filtrace s lokálními regulátory tlaku je osvědčený přístup pro průmyslové provozy. Centrální filtr odstraní hrubé nečistoty a vlhkost, lokální regulátory pak doladí tlak přesně podle potřeby konkrétního stroje. Tento přístup zajišťuje jak energetickou úspornost, tak stabilitu tlaku na výstupu.
Plánování instalace ve fázi projektu nové stavby nebo rekonstrukce výrazně snižuje celkové náklady. Dodatečné vedení potrubí v hotovém objektu vyžaduje bourání, přerušení výroby a zvyšuje cenu instalace. Odborníci doporučují zahrnout rozvody vzduchu do projektu stavby stejně jako elektroinstalaci nebo vodoinstalaci.
Podrobný postup pro nastavení rozvodu stlačeného vzduchu krok za krokem popisuje konkrétní technické postupy vhodné pro průmyslové objekty různých velikostí.
Klíčové poznatky
Centralizovaný rozvod vzduchu snižuje tlakové ztráty až o 50 %, dosahuje účinnosti 85–95 % a vrátí investici za 5–10 let díky ročním úsporám na energiích a provozu.
| Bod | Podrobnosti |
|---|---|
| Snížení tlakových ztrát | Správně dimenzované potrubí snižuje tlakové ztráty až o 50 % a šetří energii kompresoru. |
| Návratnost investice | Roční úspory 10 000–20 000 Kč zajišťují návratnost za 5–10 let od instalace. |
| Hygiena a hlučnost | Centrální filtrace a hladké potrubí udržují čistotu vzduchu a hlučnost pod 25 dB v provozu. |
| Dimenzování potrubí | Zdvojnásobení průměru potrubí snižuje tlakové ztráty přibližně 32krát podle fyzikálního zákona. |
| Plánování v projektu | Instalace ve fázi stavby výrazně snižuje náklady a předchází drahým dodatečným úpravám. |
Zkušenosti z praxe: co rozhoduje o úspěchu nebo neúspěchu rozvodu
Viděl jsem desítky průmyslových objektů, kde centralizovaný rozvod fungoval skvěle, a stejně tak objekty, kde byl od začátku špatně navržen. Rozdíl nebyl v ceně kompresoru ani ve značce potrubí. Rozdíl byl vždy v tom, zda někdo na začátku projektu skutečně spočítal průtoky a dimenzoval potrubí správně.
Nejčastější problém, na který narážím, je podceněný průměr páteřního potrubí. Investor ušetří při nákupu potrubí třicet tisíc korun a pak platí o padesát tisíc ročně více za elektřinu. Přitom fyzika je neúprosná: menší průměr znamená vyšší rychlost vzduchu, vyšší tlakové ztráty a přetížený kompresor.
Druhá věc, která mě stále překvapuje, je zanedbávání údržby po instalaci. Systém se předá do provozu, filtry se vymění jednou za rok nebo vůbec, a za tři roky se technik diví, proč kompresor běží nepřetržitě a tlak na konci rozvodu nestačí. Pravidelná výměna filtrů a kontrola těsnosti spojů není volitelný doplněk. Je to základ funkčního systému.
Trend roku 2026 je jasný: průmyslové objekty přecházejí na šroubové kompresory s frekvenčním měničem a kombinují je s centrální filtrací a lokálními regulátory. Tato kombinace dává nejlepší poměr mezi stabilitou tlaku, čistotou vzduchu a spotřebou energie. Kdo tuto architekturu správně navrhne a nainstaluje, bude mít systém, který spolehlivě funguje dvacet let bez zásadních problémů.
— Zdeněk
Kompresory-vzduchotechnika: vybavení pro centralizované rozvody
Kompresory-vzduchotechnika dodává kompletní sortiment pro realizaci centralizovaných vzduchových rozvodů v průmyslových objektech.
Sortiment zahrnuje trubky pro rozvody stlačeného vzduchu s nástrčným systémem vhodné pro průmyslové instalace různých průměrů. Pro úpravu a filtraci stlačeného vzduchu jsou k dispozici jednotky úpravy vzduchu s možností centrálního čištění až do 10 bar. Tým Kompresory-vzduchotechnika poskytuje technické poradenství při výběru správných komponent i při návrhu celého rozvodu. Správně zvolené komponenty od ověřeného dodavatele jsou základem systému, který funguje spolehlivě a bez zbytečných nákladů na opravy.
Časté dotazy
Co jsou hlavní přínosy centralizovaného rozvodu vzduchu?
Centralizovaný rozvod vzduchu snižuje tlakové ztráty až o 50 %, zajišťuje rovnoměrný tlak na všech odběrných místech a umožňuje centrální filtraci vzduchu. Výsledkem jsou nižší provozní náklady a jednodušší údržba celého systému.
Jak dlouho trvá návratnost investice do centralizovaného systému?
Návratnost investice nastává za 5–10 let díky ročním úsporám na energiích a vytápění v rozmezí 10 000–20 000 Kč. Přesná doba závisí na velikosti objektu a intenzitě provozu.
Jaký průměr potrubí zvolit pro průmyslový rozvod vzduchu?
Průměr páteřního potrubí dimenzujte s rezervou alespoň 20 % nad aktuální potřebu. Zdvojnásobení průměru snižuje tlakové ztráty přibližně 32krát, proto je větší průměr vždy energeticky výhodnější.
Kdy je vhodné instalovat centralizovaný rozvod vzduchu?
Nejlepší čas je ve fázi projektu nové stavby nebo rekonstrukce objektu. Dodatečná instalace v hotovém objektu je technicky náročnější a výrazně dražší.
Jak často je třeba provádět údržbu centralizovaného rozvodu?
Filtry vyměňujte podle doporučení výrobce, zpravidla každých 3–6 měsíců při intenzivním provozu. Pravidelná kontrola těsnosti spojů a nastavení průtoků udržuje systém na projektovaném výkonu.
