Možnosti skladování stlačeného vzduchu: průvodce pro techniky

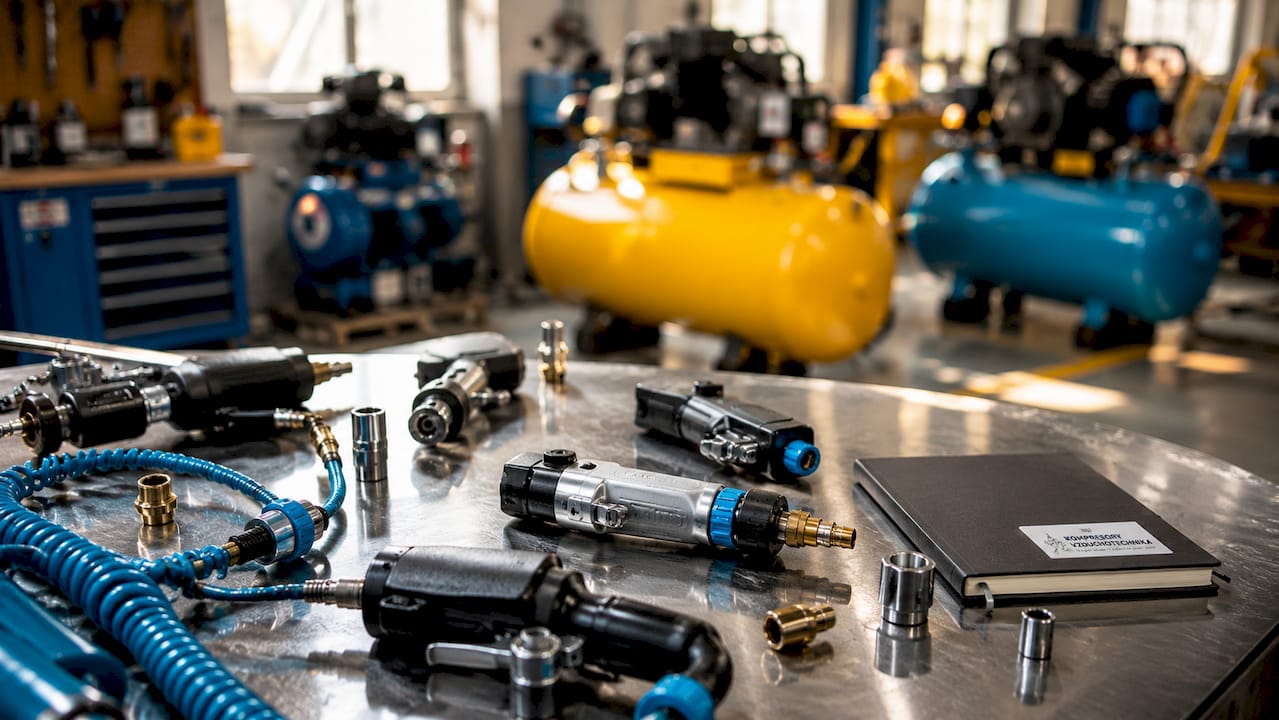

Pohled na celou dílnu, kde jsou vzduchové kompresory a zásobníky na stlačený vzduch.

Stručně:

Správně navržené skladování stlačeného vzduchu snižuje cyklení kompresoru a prodlužuje jeho životnost. Mokrý vzdušník se instaluje před sušičem, suchý za něj, což ovlivňuje kvalitu vzduchu v systému. UCAES je dlouhodobé skladování energie v podzemí s účinností kolem 70 procent, vhodné pro velké energetické projekty.

Skladování stlačeného vzduchu je definováno jako řízeně udržovaná zásoba stlačeného vzduchu v tlakové nádobě nebo podzemním zásobníku, která vyrovnává rozdíl mezi výkonem kompresoru a okamžitou spotřebou. Správně navržený systém skladování snižuje počet spouštění kompresoru, stabilizuje provozní tlak a prodlužuje životnost celého zařízení. Možnosti skladování stlačeného vzduchu sahají od jednoduchých vzdušníků přes víceúčelové tlakové nádoby až po průmyslové systémy CAES (Compressed Air Energy Storage). Volba správného řešení přímo ovlivňuje energetickou účinnost provozu a provozní náklady.

1. Jaké jsou základní typy tlakových nádob pro skladování stlačeného vzduchu?

Tlaková nádoba, v praxi označovaná jako vzdušník nebo vzduchový zásobník, tvoří základ každého systému skladování stlačeného vzduchu. Vzdušníky se dělí podle umístění v systému na mokré a suché, přičemž toto rozdělení zásadně ovlivňuje kvalitu vzduchu i funkci sušičky.

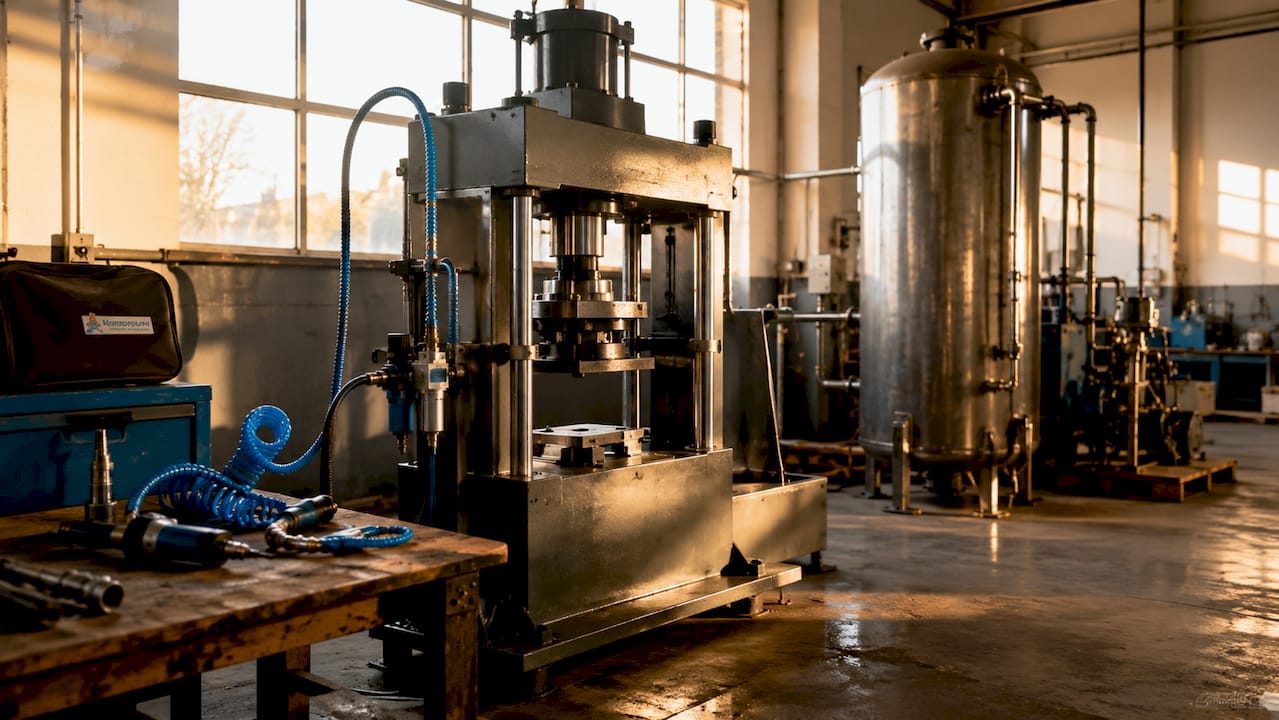

Pneumatický lis a nářadí ve výrobní hale

Mokrý vzdušník

Mokrý vzdušník se instaluje před sušičem vzduchu, tedy přímo za kompresorem. Vzduch v něm obsahuje vlhkost a kondenzát, které se zde usazují a oddělují od proudu vzduchu. Mokrý vzdušník tak plní funkci primárního odlučovače kondenzátu a zároveň snižuje teplotu vzduchu před vstupem do sušičky. Volba mokrého vzdušníku zásadně ovlivňuje fungování sušičky a kvalitu stlačeného vzduchu v celém systému.

Suchý vzdušník

Suchý vzdušník se umísťuje za sušičem vzduchu. Vzduch, který do něj vstupuje, je již zbaven vlhkosti, takže zásobník plní čistě vyrovnávací funkci. Stabilizuje tlak v rozvodné síti a tlumí tlakové rázy způsobené náhlými odběry. Pro aplikace, kde je vyžadována vysoká kvalita vzduchu, například ve strojírenství nebo potravinářství, je suchý vzdušník nezbytnou součástí systému.

Klíčové parametry při výběru vzdušníku:

Objem nádrže odpovídá výkonu kompresoru a špičkové spotřebě; poddimenzovaný vzdušník způsobuje časté cyklování a přehřívání motoru.
Maximální pracovní tlak musí být kompatibilní s tlakem kompresoru. Vyšší tlak v nádrži neznamená větší průtok, ale jeho snížení.
Materiál a povrchová úprava ovlivňují odolnost vůči korozi, zejména u mokrých vzdušníků.
Bezpečnostní výbava zahrnuje pojistný ventil, manometr a odtokový ventil kondenzátu.

Profesionální tip: Automatický odtok kondenzátu je spolehlivější než ruční vypouštění. U mokrých vzdušníků se kondenzát hromadí rychle a pravidelné vypouštění zabraňuje korozi a poškození zásobníku.

2. Moderní systémy CAES a jejich průmyslové aplikace

CAES (Compressed Air Energy Storage) je technologie dlouhodobého skladování energie ve formě stlačeného vzduchu v podzemních zásobnících, jako jsou solné kaverny, vytěžené doly nebo porézní horninové formace. Systém funguje tak, že přebytečná elektrická energie pohání kompresory, které vzduch stlačí a uloží. Při potřebě se vzduch uvolní, ohřeje a pohání turbínu nebo expanzní stroj vyrábějící elektřinu.

CAES systémy dosahují celkové účinnosti kolem 70 % a životnosti přesahující 30 let. Tento výkon je srovnatelný s přečerpávacími vodními elektrárnami, které jsou dnes nejrozšířenější technologií pro skladování energie v síťovém měřítku.

Tři základní koncepty CAES se liší způsobem nakládání s teplem vzniklým při kompresi:

Diabatický CAES teplo vzniklé při stlačování odvádí do okolí a při expanzi vzduch ohřívá zemním plynem. Jde o nejstarší a nejjednodušší koncept, ale ztrácí část energie.
Adiabatický CAES teplo zachycuje a ukládá v zásobníku tepelné energie (TES). Při expanzi ho vrací zpět do vzduchu, čímž eliminuje potřebu fosilních paliv. Pokročilé CAES systémy s TES dosahují vyšší celkové energetické účinnosti.
Izotermický CAES udržuje teplotu vzduchu konstantní po celou dobu komprese i expanze. Jde o teoreticky nejúčinnější přístup, jehož praktická realizace je technicky náročná.

CAES systémy fungují jako vyrovnávací zásobník pro obnovitelné zdroje energie. Přebytečnou elektřinu z větrných a solárních elektráren ukládají ve formě stlačeného vzduchu a uvolňují ji tehdy, kdy výroba nestačí pokrýt spotřebu. Tato schopnost rychlé odezvy z nich dělá klíčový prvek moderních energetických sítí.

Typické komponenty průmyslového CAES systému zahrnují vícestupňové kompresory, chladiče, podzemní zásobník, systém řízení tepla a expanzní turbínu. Hlavní výzvou zůstává ztráta tepla při kompresi, která snižuje celkovou účinnost systému, pokud není teplo aktivně zachycováno a znovu využíváno.

3. Klíčové faktory ovlivňující dimenzování vzdušníku

Správné dimenzování vzdušníku je nejčastější chybou při návrhu systémů stlačeného vzduchu. Poddimenzovaný vzdušník způsobuje časté cyklování kompresoru, přehřívání motoru a předčasné selhání zařízení. Naopak předimenzovaný zásobník zbytečně zvyšuje investiční náklady a zabírá prostor.

Faktory, které určují správný objem vzdušníku:

Výkon kompresoru udává maximální průtok vzduchu v litrech za minutu nebo m³/hod. Objem vzdušníku by měl odpovídat alespoň čtyřnásobku tohoto průtoku pro standardní aplikace.
Špičková poptávka je maximální okamžitá spotřeba vzduchu v provozu. Zohlednění špičkové poptávky při dimenzování snižuje provozní náklady a zvyšuje efektivitu celého systému.
Požadovaný provozní tlak musí odpovídat tlaku kompresoru i připojených zařízení. Nesoulad tlakových parametrů vede ke snížení průtoku a nestabilitě systému.
Délka potrubní sítě ovlivňuje tlakové ztráty. Delší rozvody vyžadují větší zásobní objem pro udržení stabilního tlaku na koncových odběrných místech.

Správně dimenzovaný vzdušník prodlužuje životnost kompresorů tím, že minimalizuje nežádoucí cyklování a mechanické zatížení. Každé zbytečné spuštění kompresoru zkracuje životnost motoru, ventilů a těsnění.

Doplňková zařízení zvyšující spolehlivost systému:

Sušičky vzduchu (chladicí nebo adsorpční) odstraňují vlhkost a zabraňují korozi v rozvodné síti.
Filtry zachycují olej, pevné částice a mikroorganismy podle třídy čistoty ISO 8573-1.
Automatické odtoky kondenzátu zajišťují pravidelné vypouštění bez nutnosti obsluhy.

Profesionální tip: Při návrhu systému vždy počítejte s 20% rezervou nad špičkovou poptávkou. Tato rezerva pokryje budoucí rozšíření provozu bez nutnosti výměny vzdušníku. Podrobněji se tématu věnuje průvodce výběrem průmyslového kompresoru.

4. Srovnání systémů skladování stlačeného vzduchu podle parametrů

Výběr správného systému závisí na provozním scénáři, dostupném prostoru, požadované kvalitě vzduchu a investičním rozpočtu. Níže uvedená tabulka shrnuje klíčové vlastnosti jednotlivých typů.

Parametr	Mokrý vzdušník	Suchý vzdušník	CAES systém
Umístění v systému	Před sušičem	Za sušičem	Podzemní zásobník
Funkce	Odlučovač kondenzátu, chlazení	Vyrovnání tlaku, zásobník	Dlouhodobé skladování energie
Kvalita vzduchu	Nižší (vlhký vzduch)	Vysoká (suchý vzduch)	Závisí na úpravě
Typický objem	50–5 000 l	50–5 000 l	Tisíce m³
Životnost	15–25 let	15–25 let	Přes 30 let
Investiční náklady	Nízké až střední	Nízké až střední	Velmi vysoké
Typické použití	Dílna, výroba	Výroba, potravinářství	Energetická síť, průmysl
Energetická účinnost	Závisí na dimenzování	Závisí na dimenzování	Kolem 70 %

Mokrý vzdušník je správnou volbou pro většinu standardních průmyslových provozů, kde je sušič vzduchu součástí systému. Suchý vzdušník je nezbytný tam, kde kvalita vzduchu přímo ovlivňuje produkt nebo proces, například ve farmaceutickém průmyslu nebo při lakování. CAES systémy jsou ekonomicky opodstatněné pouze pro velkokapacitní aplikace v energetice nebo těžkém průmyslu, kde se pracuje s výkony v řádu megawattů.

Pro optimalizaci spotřeby stlačeného vzduchu v menších provozech postačí správně dimenzovaný vzdušník v kombinaci se sušičkou a filtry. Investice do CAES se v těchto případech nevrátí.

5. Instalace, údržba a bezpečnost tlakových nádob

Správná instalace vzdušníku rozhoduje o bezpečnosti i efektivitě celého systému. Tlaková nádoba musí splňovat požadavky směrnice PED 2014/68/EU a být označena značkou CE. Pravidelná revize podle ČSN 69 0012 je zákonnou povinností pro nádoby nad stanovenou hranici tlaku a objemu.

Zásady správné instalace a provozu:

Vzdušník instalujte na rovný, pevný podklad s dostatečným přístupem pro revize a údržbu.
Pojistný ventil musí být nastaven na maximální pracovní tlak nádoby a nesmí být blokován.
Přívodní a odtokové potrubí dimenzujte tak, aby nevznikaly tlakové ztráty na spojích.
Kondenzát vypouštějte pravidelně. U mokrých vzdušníků se doporučuje denní kontrola nebo instalace automatického odtoku.

Použití sušiček vzduchu a filtrů výrazně zvyšuje kvalitu skladovaného vzduchu a prodlužuje životnost vybavení. Vlhkost a nečistoty ve vzduchu urychlují korozi vzdušníku zevnitř a poškozují pneumatické nářadí i řídicí prvky.

Revizní prohlídky zahrnují vizuální kontrolu vnějšího pláště, kontrolu pojistného ventilu, měření tloušťky stěny ultrazvukem a přezkoušení bezpečnostní výbavy. Zanedbání revizí zvyšuje riziko havárie a může mít právní důsledky pro provozovatele.

6. Energetická efektivita a úspory při správném skladování

Správné skladování stlačeného vzduchu přímo snižuje provozní náklady. Kompresor pracující v pravidelných cyklech spotřebuje méně energie než stroj, který se zbytečně spouští a zastavuje. Správné skladování vzduchu zajišťuje pravidelné cykly kompresoru a snižuje zbytečné spouštění.

Tlakové ztráty v systému jsou dalším zdrojem plýtvání energií. Každý bar tlakové ztráty v rozvodné síti odpovídá přibližně 7 % vyšší spotřebě energie kompresoru. Správně dimenzovaný vzdušník v kombinaci s kvalitním potrubím a těsněními tlakové ztráty minimalizuje.

CAES systémy pomáhají vyrovnávat kolísání větrné a solární energie uložením přebytečné elektřiny do stlačeného vzduchu s možností rychlého uvolnění. Pro průmyslové provozy napojené na obnovitelné zdroje představuje CAES způsob, jak snížit závislost na síti v době špičkových cen elektřiny.

Monitorování tlaku a průtoku v reálném čase umožňuje identifikovat úniky vzduchu a neefektivní odběry. Úniky vzduchu v průmyslových provozech tvoří nezanedbatelnou část celkové spotřeby stlačeného vzduchu. Pravidelný audit systému je proto součástí efektivního provozu. Více o tématu přináší přehled úpravy vzduchu pro průmysl.

Klíčové poznatky

Správné dimenzování a volba typu vzdušníku jsou rozhodujícím faktorem energetické účinnosti, životnosti kompresoru a stability tlaku v celém systému stlačeného vzduchu.

Bod	Podrobnosti
Typ vzdušníku podle umístění	Mokrý vzdušník patří před sušič, suchý za sušič pro zajištění kvality vzduchu.
Dimenzování podle špičkové poptávky	Objem zásobníku musí pokrýt špičkovou spotřebu s rezervou, jinak dochází k cyklování kompresoru.
CAES pro velkokapacitní aplikace	Systémy CAES dosahují účinnosti kolem 70 % a životnosti přes 30 let, vhodné pro energetiku.
Pravidelná údržba a revize	Denní vypouštění kondenzátu a pravidelné revize zabraňují korozi a haváriím.
Doplňková zařízení zvyšují spolehlivost	Sušičky a filtry prodlužují životnost vzdušníku i připojených zařízení.

Zkušenosti z praxe: co skutečně rozhoduje

Pracuji se systémy stlačeného vzduchu řadu let a nejčastější chyba, kterou vidím, je poddimenzování vzdušníku. Technici se soustředí na výkon kompresoru a na zásobník myslí až dodatečně. Výsledkem je kompresor, který se spouští každých pár minut, přehřívá se a předčasně doslouží.

Druhá věc, která mě opakovaně překvapuje, je podcenění tepelného managementu. U CAES systémů je ztráta tepla při kompresi klíčový problém. Adiabatické koncepty s TES zásobníky jsou technicky složitější, ale energeticky výrazně výhodnější. Kdo navrhuje velkokapacitní systém bez řešení tepla, zbytečně plýtvá energií.

Z praktického hlediska doporučuji vždy začít auditem skutečné spotřeby vzduchu v provozu, nikoliv jen výpočtem na papíře. Reálná špičková poptávka bývá vyšší, než se předpokládá. Správně navržený systém se zaplatí na úsporách energie do několika let.

— Zdeněk

Řešení pro skladování stlačeného vzduchu od Kompresory-vzduchotechnika

Kompresory-vzduchotechnika nabízí kompletní sortiment produktů pro efektivní systémy stlačeného vzduchu, od kompresorů přes příslušenství až po komponenty pro rozvody.

Pro zajištění kvality vzduchu jsou k dispozici jednotky úpravy vzduchu do 10 bar, které odstraňují vlhkost, olej a pevné částice. Rozvody stlačeného vzduchu lze budovat pomocí trubek nástrčného systému v průměrech 15–28 mm, vhodných pro průmyslové i dílenské aplikace. Tým Kompresory-vzduchotechnika poskytuje technické poradenství při výběru správného řešení pro konkrétní provoz, včetně dimenzování vzdušníku a návrhu rozvodné sítě.

Časté dotazy

Co je vzdušník a k čemu slouží?

Vzdušník je tlaková nádoba, která ukládá stlačený vzduch a vyrovnává rozdíl mezi výkonem kompresoru a okamžitou spotřebou. Stabilizuje tlak v systému a snižuje počet spouštění kompresoru.

Jaký je rozdíl mezi mokrým a suchým vzdušníkem?

Mokrý vzdušník se instaluje před sušičem a slouží jako odlučovač kondenzátu. Suchý vzdušník se umísťuje za sušičem a zajišťuje zásobu suchého vzduchu pro rozvodnou síť.

Jak dimenzovat vzdušník pro průmyslový provoz?

Objem vzdušníku by měl odpovídat alespoň čtyřnásobku minutového výkonu kompresoru a zohledňovat špičkovou poptávku provozu. Poddimenzovaný vzdušník způsobuje časté cyklování a zkracuje životnost zařízení.

Co je CAES a pro koho je vhodný?

CAES (Compressed Air Energy Storage) je systém dlouhodobého skladování energie ve stlačeném vzduchu v podzemních zásobnících. Je vhodný pro velkokapacitní průmyslové a energetické aplikace, kde dosahuje účinnosti kolem 70 % a životnosti přes 30 let.

Jak často vypouštět kondenzát z vzdušníku?

Kondenzát z mokrého vzdušníku je nutné vypouštět denně nebo instalovat automatický odtok. Pravidelné vypouštění zabraňuje korozi a prodlužuje životnost zásobníku.
