Co je pneumatická logika: průvodce pro průmysl

Stručně:

• Pneumatická logika využívá stlačený vzduch k řízení funkcí bez elektrické energie. Uplatňuje se v průmyslové automatizaci, kde klade důraz na spolehlivost a jednoduchost. Správný návrh a dokumentace podle norem zvyšují její efektivitu a životnost systémů.

Pneumatická logika je systém řízení, který využívá stlačený vzduch k realizaci logických funkcí, jako jsou AND, OR a NOT, bez potřeby elektrické energie. Tento přístup nachází uplatnění v průmyslové automatizaci, na výrobních linkách i ve stavebnictví, kde spolehlivost a jednoduchost systému mají přednost před složitou elektronikou. Normy jako ISO 1219-2 a ANSI/JIC definují standardizované způsoby návrhu a dokumentace těchto systémů. Pneumatická logika propojuje termodynamiku, mechaniku tekutin a teorii řízení do jednoho funkčního celku, který zvládne řídit pohyby válců, sekvence pohybů i bezpečnostní blokovací funkce.

Co je pneumatická logika a jak funguje?

Pneumatická logika je definována jako použití stlačeného vzduchu k přenosu a zpracování řídicích signálů v technických systémech. Na rozdíl od elektrické logiky, která pracuje s napětím a proudem, pracuje pneumatická logika s tlakovými impulzy procházejícími ventily a potrubím. Výsledkem je systém odolný vůči elektromagnetickému rušení, výbušnému prostředí i vysoké vlhkosti.

Pneumatická teorie říká, že pneumatika není jen vzduch v trubkách, ale řízený přenos energie s využitím termodynamiky, mechaniky tekutin a teorie řízení. Tato kombinace disciplín umožňuje navrhovat systémy, které reagují přesně a opakovatelně i v náročných provozních podmínkách.

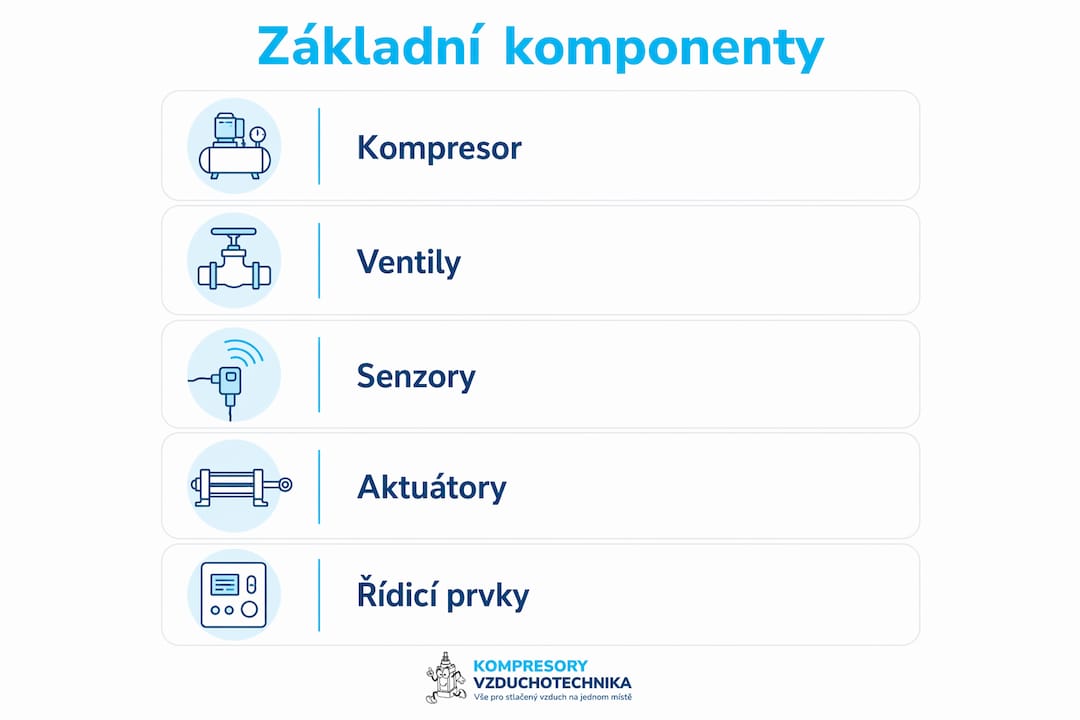

Základní komponenty pneumatického logického systému

Každý pneumatický logický systém se skládá z několika klíčových prvků:

• Pneumatické logické ventily realizují logické funkce AND, OR a NOT pomocí tlakových signálů. Vstupní tlak otevírá nebo uzavírá průtok vzduchu na výstupu.
• Regulátory tlaku udržují provozní tlak v požadovaném rozsahu. Integrované logické regulátory pracují typicky v rozsahu 2–8 barů a teplotách od -15 °C do +60 °C.
• Pneumatické časovače zajišťují časové zpoždění mezi jednotlivými kroky sekvence. Jejich přesnost a opakovatelnost je nutné ověřit před nasazením do provozu.
• Pneumatická počítadla sledují počet cyklů nebo impulsů a umožňují podmíněné řízení procesů.
• Blokovací prvky zabraňují současné aktivaci protichůdných signálů a chrání ventily i aktuátory před poškozením.

Profesionální tip: Při návrhu systému vždy ověřte, zda provozní tlak odpovídá specifikacím každého logického prvku zvlášť. Odchylka tlaku mimo povolený rozsah způsobuje nespolehlivé přepínání ventilů.

Logická funkce AND v pneumatice vyžaduje přítomnost tlakového signálu na obou vstupech současně, aby se otevřel výstup. Funkce OR propouští vzduch, pokud je aktivní alespoň jeden ze vstupů. Funkce NOT invertuje vstupní signál. Tyto tři základní funkce tvoří stavební kameny složitějších řídicích sekvencí.

Jaké normy platí pro návrh pneumatických systémů?

Návrh a dokumentace pneumatických logických systémů se řídí několika mezinárodně uznávanými normami. Jejich dodržování není jen formální požadavek. Normy přímo ovlivňují spolehlivost, srozumitelnost dokumentace a rychlost diagnostiky při poruchách.

Sekvenční diagramy podle ISO 1219-2 vizualizují časové vztahy mezi jednotlivými kroky sekvence a umožňují přesný návrh i efektivní údržbu. Podceňování dokumentace výrazně komplikuje opravy a prodlužuje odstávky výroby.

Každá z těchto norem přistupuje k dokumentaci z jiného úhlu. ISO 1219-2 se zaměřuje na grafické symboly a sekvenční diagramy. IEC 60848 definuje jazyk GRAFCET, který popisuje sekvence kroků a přechodů ve formě stavového diagramu. VDI 3260 je rozšířen zejména v německy mluvících zemích a v průmyslu střední Evropy.

Profesionální tip: Při návrhu nového systému začněte sekvenčním diagramem podle ISO 1219-2 ještě před výběrem komponent. Diagram odhalí potenciální konflikty signálů dříve, než vzniknou náklady na fyzické prototypy.

Přesné zaznamenání časových konstant ventilů v dokumentaci je zásadní pro stabilitu systému. Časová konstanta ventilu určuje, jak rychle ventil reaguje na řídicí signál. Pokud tato hodnota chybí v dokumentaci, technik při poruše nemá základ pro srovnání a diagnostika trvá výrazně déle.

Kde se pneumatická logika využívá v průmyslu a stavebnictví?

Pneumatická logika nachází uplatnění všude tam, kde je potřeba řídit pohyby, sekvence nebo podmíněné funkce bez závislosti na elektrické infrastruktuře. Průmysl a stavebnictví nabízejí desítky konkrétních aplikací.

Nejčastější využití zahrnuje:

• Řízení pneumatických válců v montážních linkách, kde sekvence pohybů musí probíhat v přesném pořadí. Pneumatická logika zajistí, že válec B se pohne až po dokončení pohybu válce A.
• Manipulační systémy pro přesun dílů mezi pracovišti. Pneumatické logické obvody koordinují chapadla, otočné stoly a dopravníkové pásy.
• Výrobní linky v potravinářství a farmacii, kde elektrická zařízení představují riziko kontaminace nebo výbuchu. Čistě pneumatické řízení eliminuje toto riziko.
• Stavební stroje a zvedací zařízení, kde pneumatická logika řídí bezpečnostní sekvence a blokovací funkce.
• Testovací stanice pro ověřování těsnosti nebo pevnosti výrobků pomocí tlakových testů.

Automatizace v pneumatice ve výrobních procesech ukazuje, že správně navržený pneumatický logický systém snižuje závislost na obsluze a zvyšuje opakovatelnost výroby. Moderní inteligentní řízení pneumatiky kombinované s IoT a edge computingem může snížit náklady na energii o 25–35 %. Tato úspora vzniká přesným řízením spotřeby vzduchu a eliminací zbytečných úniků nebo přetlakování.

Pneumatická logika se také uplatňuje v systémech pro třídění a balení zboží. Logické obvody zde rozhodují o směrování výrobků na základě tlakových signálů ze snímačů. Výsledkem je rychlé a spolehlivé třídění bez složité elektroniky.

Jak správný návrh zvyšuje spolehlivost pneumatického systému?

Spolehlivost pneumatického logického systému závisí přímo na kvalitě jeho návrhu. Chyby v návrhu se projeví jako náhodné poruchy, nesprávné sekvence nebo poškození komponent.

Doporučený postup při návrhu zahrnuje tyto kroky:

1. Sestavení sekvenčního diagramu před výběrem jakýchkoliv komponent. Diagram odhalí konflikty signálů a umožní ověřit logiku sekvence na papíře.
2. Výběr komponent podle provozních podmínek. Tlak, teplota, frekvence cyklů a typ média musí odpovídat specifikacím každého prvku. Správný výběr komponent může eliminovat až 90 % poruch řízení. Toto číslo ukazuje, že většina poruch nevzniká opotřebením, ale chybným návrhem.
3. Validace časovačů a blokovacích prvků. Pneumatické časovače musí prokázat přesnost a opakovatelnost při různých teplotách a tlacích. Testování probíhá před spuštěním do provozu, nikoliv až při první poruše.
4. Implementace ochrany proti blokování. Ochrana proti blokování zabraňuje současnému vysílání protichůdných signálů. Bez ní hrozí mechanické poškození válců nebo ventilů při souběžné aktivaci protichůdných povelů.
5. Nastavení preventivní údržby. Pravidelná kontrola filtrů, maznic a těsnění prodlužuje životnost systému. Monitorování provozního tlaku a průtoku odhalí úniky dříve, než způsobí poruchu.

Bezpečnostní prvky tvoří nedílnou součást každého spolehlivého systému. Pneumatická bezpečnost v průmyslu zahrnuje nejen ochranu proti blokování, ale také pojistné ventily, snímače polohy a nouzové odlehčovací obvody. Tyto prvky chrání jak zařízení, tak obsluhu.

Moderní pneumatická automatizace stále více integruje komunikační protokoly IoT a edge computing pro prediktivní údržbu. Senzory sledují tlak, průtok a teplotu v reálném čase. Systém upozorní na odchylku od normálního stavu dříve, než dojde k poruše.

Klíčové poznatky

Pneumatická logika je spolehlivý základ průmyslové automatizace, jehož výkon závisí na správném návrhu, standardizované dokumentaci a pravidelné validaci komponent.

Pneumatická logika v praxi: co technici přehlížejí

Pracuji s pneumatickými systémy řadu let a opakovaně narážím na stejný problém. Technici věnují velkou pozornost výběru ventilů a válců, ale dokumentaci a sekvenčním diagramům věnují minimum času. Výsledek se projeví při první větší poruše. Nikdo neví, jaké časové konstanty byly nastaveny při spuštění, a diagnostika trvá dny místo hodin.

Druhá věc, která mě překvapuje, je podceňování ochrany proti blokování. Viděl jsem systémy, kde tato funkce chyběla úplně. Při souběžné aktivaci protichůdných signálů se poškodily ventily i mechanické části válce. Oprava stála mnohonásobně více než správný návrh od začátku.

Trendy v automatizaci jdou jasně směrem k integraci pneumatiky s IoT senzory a prediktivní údržbou. Tato kombinace dává smysl, ale základní podmínkou je mít správně navržený a zdokumentovaný pneumatický obvod. Bez solidního základu nepomůže žádná chytrá nadstavba.

Technikům a návrhářům doporučuji jedno pravidlo: sekvenční diagram podle ISO 1219-2 je povinný výstup každého projektu, ne volitelný doplněk. Systémy s kvalitní dokumentací se opravují rychleji, levněji a s menším rizikem chyby při opravě.

— Zdeněk

Pneumatické prvky a odborná podpora na jednom místě

Kompresory-vzduchotechnika nabízí sortiment pneumatických prvků pro průmyslové i stavební aplikace, od regulátorů tlaku a logických ventilů až po příslušenství pro rozvody stlačeného vzduchu.

Technická podpora Kompresory-vzduchotechnika pomáhá s výběrem správných komponent pro konkrétní aplikaci. Ať jde o návrh nového systému nebo náhradu stávajících prvků, odborné poradenství zkrátí čas od výběru k funkčnímu řešení. Celý sortiment pneumatiky a hydrauliky je dostupný online s možností konzultace. Pro rozvody stlačeného vzduchu jsou k dispozici také trubky nástrčného systému v průměrech 15–28 mm.

Časté dotazy

Co je pneumatická logika a k čemu slouží?

Pneumatická logika je systém řízení, který využívá stlačený vzduch k realizaci logických funkcí AND, OR a NOT bez elektrické energie. Slouží k automatizaci sekvencí pohybů, řízení válců a bezpečnostním blokovacím funkcím v průmyslu a stavebnictví.

Jaký tlak potřebují pneumatické logické prvky?

Integrované pneumatické logické regulátory pracují v rozsahu 2–8 barů a teplotách od -15 °C do +60 °C. Přesné hodnoty závisí na konkrétním typu prvku a výrobci.

Jaký je rozdíl mezi pneumatickou a elektrickou logikou?

Pneumatická logika pracuje s tlakovými signály a nevyžaduje elektrickou energii, což ji činí vhodnou pro výbušná nebo vlhká prostředí. Elektrická logika nabízí vyšší rychlost přepínání a snadnější integraci s digitálními řídicími systémy.

Proč je dokumentace pneumatických systémů tak důležitá?

Sekvenční diagramy podle ISO 1219-2 vizualizují časové vztahy a logiku sekvencí. Bez kvalitní dokumentace trvá diagnostika poruch výrazně déle a riziko chyby při opravě roste.

Jak pneumatická logika šetří energii?

Inteligentní řízení pneumatických systémů kombinované s IoT senzory snižuje náklady na energii o 25–35 % díky přesnému řízení spotřeby vzduchu a eliminaci úniků. Samotná pneumatická logika šetří energii tím, že nevyžaduje napájení řídicích prvků.
