Vysokotlaký kompresor ABAC Tech - ATH-11/20-BTX příkon 11 kW, výtlak 906 l/min při 20 bar, sání 1 392 l/min, bez nádoby, napětí 400/50 V/Hz, 106 dB Lwa / 86 dB ve 4 m
Kód: ATH-11/20-BTXSouvisející produkty
Detailní popis produktu

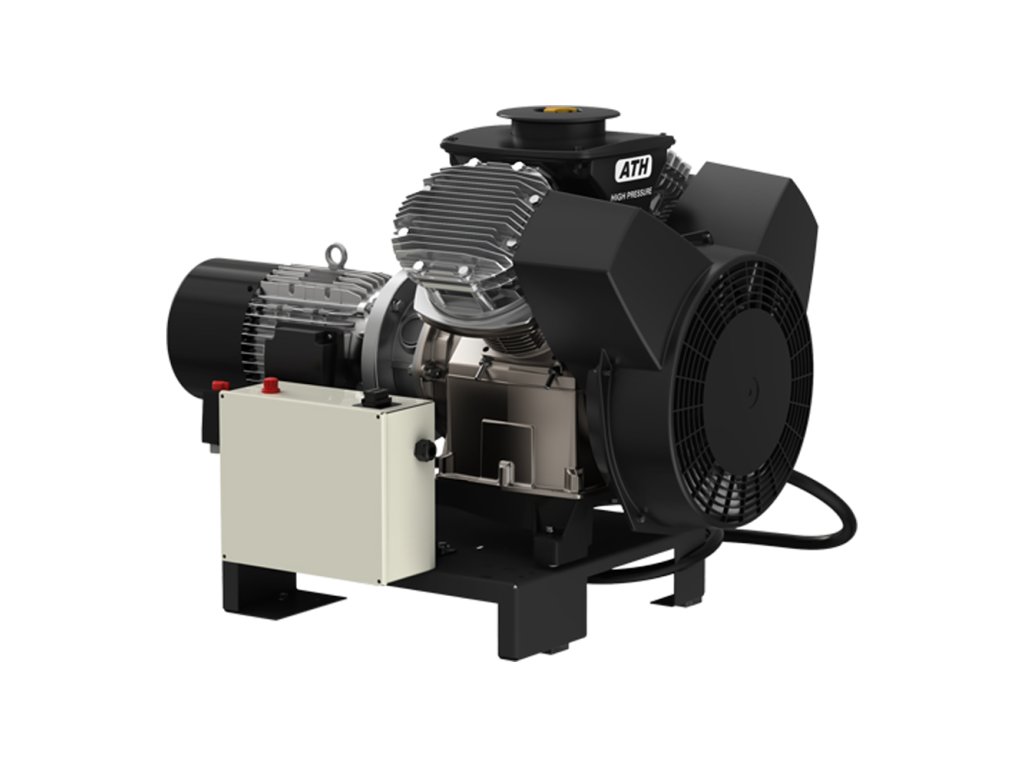

ABAC Tech ATH · 20 bar · 906 l/minSkok do jiné velikostní třídy. ATH-11/20-BTX dodá 906 l/min při plných 20 barech z nasátých 1 392 l/min — proti sedmapůlce je to o 360 l/min víc, tedy o dvě třetiny. Je to dvoustupňový agregát na ocelovém nosném rámu, bez nádoby, s motorem S1 na nepřetržitý provoz a s rozběhem přes hvězdu-trojúhelník.
Co se s velikostí mění
Nejde jen o víc vzduchu. Stroj váží 185 kg proti 121 kg u sedmapůlky, je o dvacet centimetrů širší i vyšší a hlučnost stoupne na 106 dB Lwa místo 101. Instalaci je proto potřeba připravit — nosnou podlahu, odstup pro chlazení a větranou strojovnu.
Provedení je jen jedno: na nosném rámu, bez vlastní tlakové nádoby. U téhle velikosti se počítá s tím, že hlavní vzdušník ve strojovně už máte — a musí být certifikovaný na dvacet barů, stejně jako celý rozvod.
Výbava a detaily
Co ATH-11/20-BTX umí z výroby
- dvoustupňový olejem mazaný agregát se dvěma válci ve tvaru V, 1 500 ot/min
- motor 11 kW v režimu S1, tedy 100% pracovní cyklus bez pauz na chladnutí
- přímý pohon bez řemenů — agregát sedí přímo na motoru
- usazeno na ocelovém nosném rámu bez tlakové nádoby — vzduch jde do rozvodu nebo do vlastní nádoby
- elektromotor 400/50 V/Hz, třífázový přívod, rozběh hvězda-trojúhelník
- sání 1 392 l/min, výtlak 906 l/min při provozním tlaku 20 bar
- mezichladič mezi nízkotlakým a vysokotlakým válcem, nerezové ventily
- ložiska klikového hřídele naplněná mazivem z výroby na celou dobu životnosti
- hmotnost 185 kg, rozměry 1 073 × 820 × 840 mm; hlučnost 106 dB Lwa, ve 4 m 86 dB
- záruka 2 roky
Detaily stroje


Kam dál, když ATH-11/20-BTX nesedí
Slabší je ATH-7,5/20-BTX, nejsilnější stroj kategorie je ATH-15/20-BTX. Hotové sestavy s nádobou končí u ATH-7,5/20-270FTX. Celý přehled je v přehledu celé kategorie, o pět barů níž v řadu na 15 bar.
Výtlak je množství vzduchu, které stroj dodá při provozním tlaku 20 bar; sání je objem, který nasaje nízkotlaký válec. Hlučnost je uvedená jako hladina akustického výkonu Lwa ze štítku a jako akustický tlak ve 4 m od stroje. Výkonové údaje podle ISO 1217, příloha C, hlučnost podle ISO 2151.
Ventilek radí
Jedenáct kilowattů při dvaceti barech dělá z kompresoru samostatnou technologii. Než ho objednáte, promyslete přívod, jištění a odvod tepla ze strojovny.
Doplňkové parametry
| Kategorie: | Kompresory na stlačený vzduch |
|---|---|
| Záruka: | 2 roky |
| Typ kompresoru: | Pístový kompresor |
| Tlak: | 20 bar |
| Sací výkon: | 1 392 l/min |
| Výtlak: | 906 l/min |
| Objem tlakové nádoby: | Není |
| Příkon motoru: | 11 kW |
| Napětí sítě: | 400/50 V/Hz |
| Otáčky: | 1 500 ot/min |
| Počet válců: | 2 |
| Počet stupňů: | 2 – dvoustupňový kompresor |
| Mazání: | Olejový |
| ? Hlučnost: | 106 dB - Lwa, 86 dB - Lwp(4m) |
| Rozměry: | 1 073 × 820 × 840 mm |
| Hmotnost: | 185 kg |
| Motor: | Elektrický |
| Odhlučněný: | Ne |
| Pohon: | Přímý |
| Rozběh stroje: | Y/D - Hvězda trojúhelník |
| Sušička vzduchu: | Ne |
| Využití: | Průmyslový |
| Zástavba: | Stacionární |
Hodnocení produktu
Buďte první, kdo napíše příspěvek k této položce.
ABAC je italská značka kompresorů, založená v roce 1981 a od roku 2007 součást skupiny Atlas Copco. U nás najdete stroje od kufříkového kompresoru do jedné ruky přes dílenské pístové kompresory až po průmyslové a šroubové stroje pro celou halu.
Vedle běžných olejových strojů vyrábí ABAC i bezolejové kompresory pro lakovny a ordinace, odhlučněné stroje ve zvukové skříni a kompresory se spalovacím motorem na stavbu. Doplňují je kondenzační sušičky ABAC DRY, oleje a servisní sady.
Návody v aplikaci AirTubeŘady kompresorů ABAC
ABAC Line — na běžnou zásuvku
Pro řemeslníka a menší dílnu. Pístové stroje s přímým pohonem, od kufříku do jedné ruky po dvouválec na kolečkách.
- 1,1–2,2 kW, 230 V
- sání 160–355 l/min, 8–10 bar
- práce s přestávkami mezi cykly
ABAC Pro Line — klínové řemeny
Každodenní práce v dílně a servisu. Olejové stroje s jedním i dvěma stupni, na kolečkách, na patkách i jako tandem.
- 1,5–7,5 kW, sání 178–2 420 l/min
- tlak 10, 11 nebo 15 bar
- vzdušník 50–900 l
ABAC Silent — odhlučněné
Když kompresor stojí vedle vás. Agregát, motor i řemen jsou zavřené ve zvukové skříni, některé stroje mají uvnitř i sušičku.
- ve skříni 81–89 dB Lwa
- na vzdušníku 270 a 500 l i bez nádoby
- 1,5–7,5 kW
ABAC Expert Zero — bez oleje
Pro lakovnu, čalounictví i potraviny. Bezolejová jednotka s válci s teflonovým povrchem a pohonem klínovými řemeny.
- sání 255–486 l/min, 10 bar
- vzdušník 50–270 l
- 230 i 400 V
ABAC Tech — průmyslové
Chod bez přestávek na chladnutí. Litinový agregát a motor S1 na 100% pracovní cyklus, olejové i bezolejové.
- 1,5–15 kW
- tlak 10 až 30 bar
- na rámu i na vzdušníku
ABAC SPINN a CROSS — šroubové
Když vzduch teče celou směnu. Šest řad od dílenského stroje po stanici pro halu, samostatně i se vzdušníkem a sušičkou.
- 2,2–22 kW, výtlak 272–3 090 l/min
- tlak 10 bar, 57–71 dB(A)
- SPV s frekvenčním měničem
Engine Air — benzín i nafta
Vzduch tam, kde není zásuvka. Pístové kompresory se spalovacím motorem, přenosné v rámu, na kolečkách i stacionární.
- sání 275–1 038 l/min
- tlak 10–14 bar
- motory Honda a Kohler
Clean Air — dentální
Pro zubní ordinace a laboratoře. Bezolejové kompresory na 8 bar, s adsorpční sušičkou nebo ve zvukové skříni.
- pro 1 až 5 křesel
- rosný bod −40 °C se sušičkou
- ve skříni 64 dB(A) v 1 m
Nevíte, kterou řadu vybrat? Na stránce Kompresory najdete kalkulačku výběru a tabulku, kolik vzduchu bere které nářadí.
Vybrat kompresorŘady ABAC vedle sebe
| Řada, použití, stavba, sání, tlak a napájení | |||||
|---|---|---|---|---|---|
| Řada | Pro koho | Stavba | Sání | Tlak | Napájení |
| ABAC Line | řemeslník, menší dílna | pístový, přímý pohon | 160–355 l/min | 8–10 bar | 230 V |
| ABAC Pro Line | denní provoz v dílně a servisu | pístový, klínové řemeny | 178–2 420 l/min | 10–15 bar | 230 / 400 V |
| ABAC Silent | stroj u pracoviště | pístový, odhlučněný | 255–1 070 l/min | 8–11 bar | 230 / 400 V |
| ABAC Expert Zero | vzduch bez oleje | pístový bezolejový, řemeny | 255–486 l/min | 10 bar | 230 / 400 V |
| ABAC Super Silent OS | tichá práce v obydlených prostorách | pístový bezolejový, přímý pohon | 140–230 l/min | 8–9 bar | 230 V |
| ABAC Tech | průmysl, chod bez přestávek | pístový, motor S1 | 204–1 716 l/min | 10–30 bar | 230 / 400 V |
| ABAC SPINN a CROSS | nepřetržitý odběr | šroubový | výtlak 272–3 090 l/min | 10 bar | 400 V, jeden model 230 V |
| Engine Air | stavba bez elektřiny | pístový, benzín nebo nafta | 275–1 038 l/min | 10–14 bar | spalovací motor |
| Clean Air CLR | zubní ordinace a laboratoře | pístový bezolejový | 240–480 l/min | 8 bar | 230 V |
Sání je vzduch, který jednotka nasaje; k nářadí ho dojde méně. Šroubové kompresory udává výrobce výtlakem.
Jak vybrat kompresor ABAC
1. Spočítat vzduch
Sečtěte spotřebu nářadí, které poběží současně, a přidejte rezervu. Porovnávejte s výtlakem, ne se sáním: u pístových strojů je výtlak zhruba o čtvrtinu nižší.
2. Podle doby chodu
Na práci s přestávkami stačí pístový stroj řady Line nebo Pro Line. Když má vzduch téct celou směnu, vyberte ABAC Tech s motorem S1 nebo šroubový kompresor.
3. Ověřit přívod a místo
Menší stroje jdou do zásuvky 230 V, silnější chtějí třífázový přívod 400 V. V kódu pístového stroje s elektromotorem znamená M motor na 230 V a T na 400 V.
4. Pravidelná údržba
U olejových strojů hlídejte hladinu v olejoznaku a po práci vypouštějte kondenzát. Pro pístové jednotky ABAC jsou servisní sady: základní LK1 na roční a pokročilá PK1 na dvouletou údržbu.
Časté otázky
- Kdo kompresory ABAC vyrábí?
- ABAC je italská značka kompresorů založená v roce 1981. Sídlí v Robassomeru u Turína a od roku 2007 patří do skupiny Atlas Copco. Kvalitu výroby potvrzuje certifikace ISO 9001.
- Pístový, nebo šroubový kompresor?
- Rozhoduje doba chodu. Pístový stroj natlakuje nádobu a odpočívá, hodí se na přerušovaný provoz v dílně. Šroubový je stavěný na nepřetržitý chod a vyplatí se tam, kde se vzduch bere celou směnu. Výrobce u šroubových strojů ABAC uvádí asi o 30 % vyšší energetickou účinnost a zhruba o 20 dB(A) nižší hlučnost.
- Které kompresory ABAC jsou bez oleje?
- Bez oleje stlačují řady Expert Zero, tiché Super Silent OS, větve ATF a ATFS řady ABAC Tech, dentální Clean Air a kufřík SUITCASE. Hodí se do lakovny, potravinářství, laboratoře a ordinace.
- Jak tichý je kompresor ABAC?
- Na štítku je hladina akustického výkonu Lwa; ve 4 m od stroje naměříte zhruba o 20 dB méně. Stroje Silent ve skříni mají 81 až 89 dB Lwa, tiché Super Silent OS 63 až 65 dB ve 4 m a šroubové kompresory 57 až 71 dB(A).
- Potřebuji ke kompresoru sušičku?
- Ve stlačeném vzduchu je vždycky voda, která v rozvodu kondenzuje. Na lakování nebo do dlouhého rozvodu patří sušička: kondenzační ABAC DRY vysuší vzduch na tlakový rosný bod +4 °C a má 17 velikostí od 266 do 18 000 l/min. Některé stroje Pro Line, Silent a SPINN mají sušičku už z výroby.
- Kde najdu návod a jaký olej použít?
- Návody a servisní videa otevřete QR kódem na stroji v aplikaci AirTube. Pístové stroje ABAC mažou oleje Altair a ABAC Pro, šroubové oleje Rotair včetně potravinářského Rotair Foodgrade. Který olej patří do vašeho stroje, uvádí návod.
Návody a servisní videa ke kompresorům ABAC jsou v aplikaci AirTube přes QR kód na stroji. Technické údaje jsou údaje výrobce. ABAC je značka skupiny Atlas Copco.
