Vysokotlaký kompresor ABAC Tech - ATH-4/20-BTX příkon 4 kW, výtlak 300 l/min při 20 bar, sání 456 l/min, bez nádoby, napětí 400/50 V/Hz, 99 dB Lwa / 79 dB ve 4 m
Kód: ATH-4/20-BTX.svg?676e60b7){kind=small}
Související produkty
Detailní popis produktu

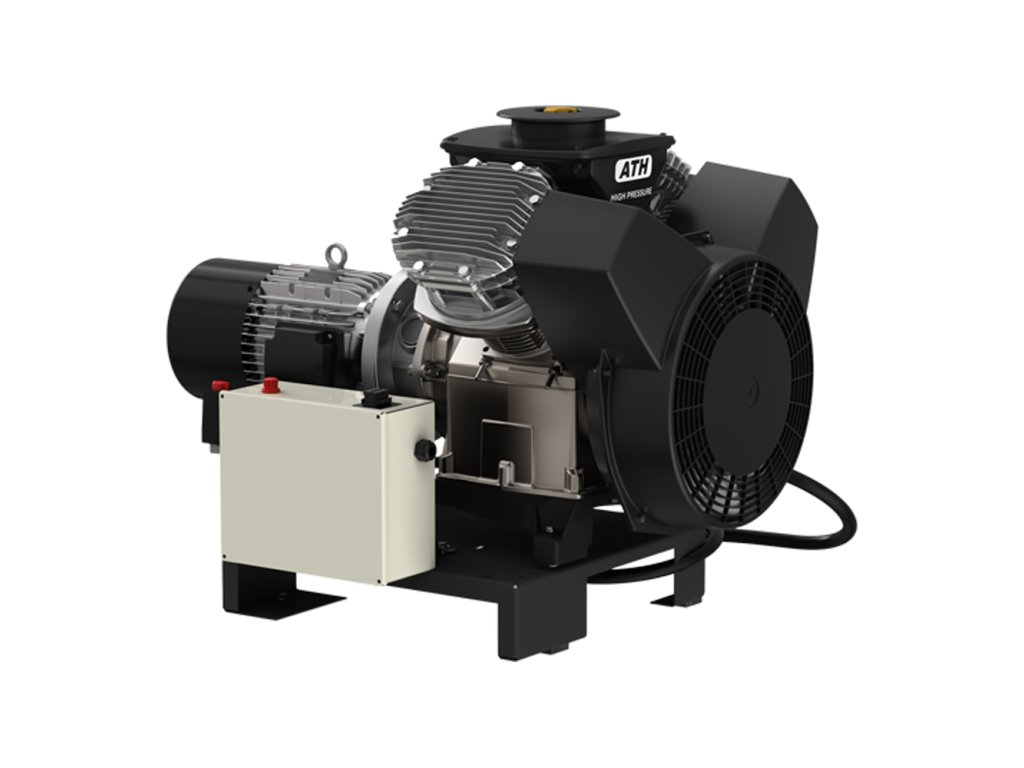

ABAC Tech ATH · 20 bar · hvězda-trojúhelníkOd tohoto stroje výš má celá řada v kódu X. ATH-4/20-BTX je dvoustupňový agregát na ocelovém rámu s výtlakem 300 l/min při 20 barech, který se rozjíždí přes hvězdu-trojúhelník — proudový náraz při startu je tak výrazně mírnější než u přímého rozběhu. Bez vlastní nádoby: vzduch jde do rozvodu nebo do vaší tlakové nádoby na dvacet barů.
Co přinese hvězda-trojúhelník
Motor se rozjíždí ve dvou krocích. Nejdřív je vinutí zapojené do hvězdy, kde na něj působí nižší napětí, a až po rozběhnutí se přepne do trojúhelníku na plný výkon. Startovací proud je díky tomu podstatně nižší, což se hodí tam, kde je přívod slabší nebo kde stroj startuje často. Na chod po rozběhnutí to vliv nemá.
Výkonově je to 300 l/min při dvaceti barech z nasátých 456 l/min. Proti nejsilnějšímu stroji s přímým startem je to o 126 l/min víc, tedy o dobrých sedmdesát procent.
Výbava a detaily
Co ATH-4/20-BTX umí z výroby
- dvoustupňový olejem mazaný agregát se dvěma válci ve tvaru V, 1 500 ot/min
- motor 4 kW v režimu S1, tedy 100% pracovní cyklus bez pauz na chladnutí
- přímý pohon bez řemenů — agregát sedí přímo na motoru
- usazeno na ocelovém nosném rámu bez tlakové nádoby — vzduch jde do rozvodu nebo do vlastní nádoby
- elektromotor 400/50 V/Hz, třífázový přívod, rozběh hvězda-trojúhelník
- sání 456 l/min, výtlak 300 l/min při provozním tlaku 20 bar
- mezichladič mezi nízkotlakým a vysokotlakým válcem, nerezové ventily
- ložiska klikového hřídele naplněná mazivem z výroby na celou dobu životnosti
- hmotnost 80 kg, rozměry 686 × 575 × 671 mm; hlučnost 99 dB Lwa, ve 4 m 79 dB
- záruka 2 roky
Detaily stroje
Kam dál, když ATH-4/20-BTX nesedí
Nejbližší slabší stroj je ATH-2,2/20-BT, o třetinu víc dá ATH-5,5/20-BTX. Hotová sestava s nádobou začíná u ATH-5,5/20-270FTX. Celý přehled je v přehledu celé kategorie, o pět barů níž v řadu na 15 bar.
Výtlak je množství vzduchu, které stroj dodá při provozním tlaku 20 bar; sání je objem, který nasaje nízkotlaký válec. Hlučnost je uvedená jako hladina akustického výkonu Lwa ze štítku a jako akustický tlak ve 4 m od stroje. Výkonové údaje podle ISO 1217, příloha C, hlučnost podle ISO 2151.
Ventilek radí
Hvězda-trojúhelník není výbava pro pohodlí, ale pro vaši rozvodnu. Ověřte si jištění a průřez přívodu — u čtyřkilowattového stroje s vysokým tlakem se to vyplatí.
Doplňkové parametry
| Kategorie: | Kompresory na stlačený vzduch |
|---|---|
| Záruka: | 2 roky |
| Typ kompresoru: | Pístový kompresor |
| Tlak: | 20 bar |
| Sací výkon: | 456 l/min |
| Výtlak: | 300 l/min |
| Objem tlakové nádoby: | Není |
| Příkon motoru: | 4,0 kW |
| Napětí sítě: | 400/50 V/Hz |
| Otáčky: | 1 500 ot/min |
| Počet válců: | 2 |
| Počet stupňů: | 2 – dvoustupňový kompresor |
| Mazání: | Olejový |
| ? Hlučnost: | 99 dB - Lwa, 79 dB - Lwp(4m) |
| Rozměry: | 686 × 575 × 671 mm |
| Hmotnost: | 80 kg |
| Motor: | Elektrický |
| Odhlučněný: | Ne |
| Pohon: | Přímý |
| Rozběh stroje: | Y/D - Hvězda trojúhelník |
| Sušička vzduchu: | Ne |
| Využití: | Průmyslový |
| Zástavba: | Stacionární |
