Kompresory Pro Line B59B, B60 a B70 na 15 bar — 90 l na kolečkách, 500 l na patkách

B59B, B60 a B70 · 15 bar · 90 / 500 l · 4 až 7,5 kW · 400 V

Tři kompresory ABAC pro provozy, kde 11 bar základní řady nestačí. Dva stacionární: tytéž dvoustupňové litinové jednotky B60 a B70 jako v základní řadě na 11 bar, na ležatém vzdušníku stejného objemu 500 l — ale s převodem na 1 000 ot/min, vzdušníkem se silnější stěnou a rozvaděčem s rozběhem hvězda-trojúhelník. Výsledek je 15 bar v nádobě, asi o třetinu větší zásoba vzduchu ve stejných 500 litrech a rozběh motoru s nižším rozběhovým proudem. B60-5,5-500FTXH nasaje 570 l/min s motorem 5,5 kW, B70-7,5-500FTXH 930 l/min s motorem 7,5 kW. Třetí stroj, B59B-4-90CTH, dává 15 bar na kolečkách: jednotka B59B se 4 kW, 442 l/min a nádoba 90 l pro pojízdný pneuservis. Všechny tři jsou na 400 V. Značku ABAC servisujeme.

Který ze tří — na kolečkách, B60, nebo B70

Nejdřív provedení: 15 bar na kolečkách s nádobou 90 l, nebo na patkách s ležatým vzdušníkem 500 l. Oba stacionární stroje mají stejnou nádobu, rozvaděč, patky i půdorys 2 030 × 670 mm a liší se jen jednotkou a motorem — tím, kolik vzduchu za minutu na 15 bar doplní.

Všechny tři stroje vedle sebe

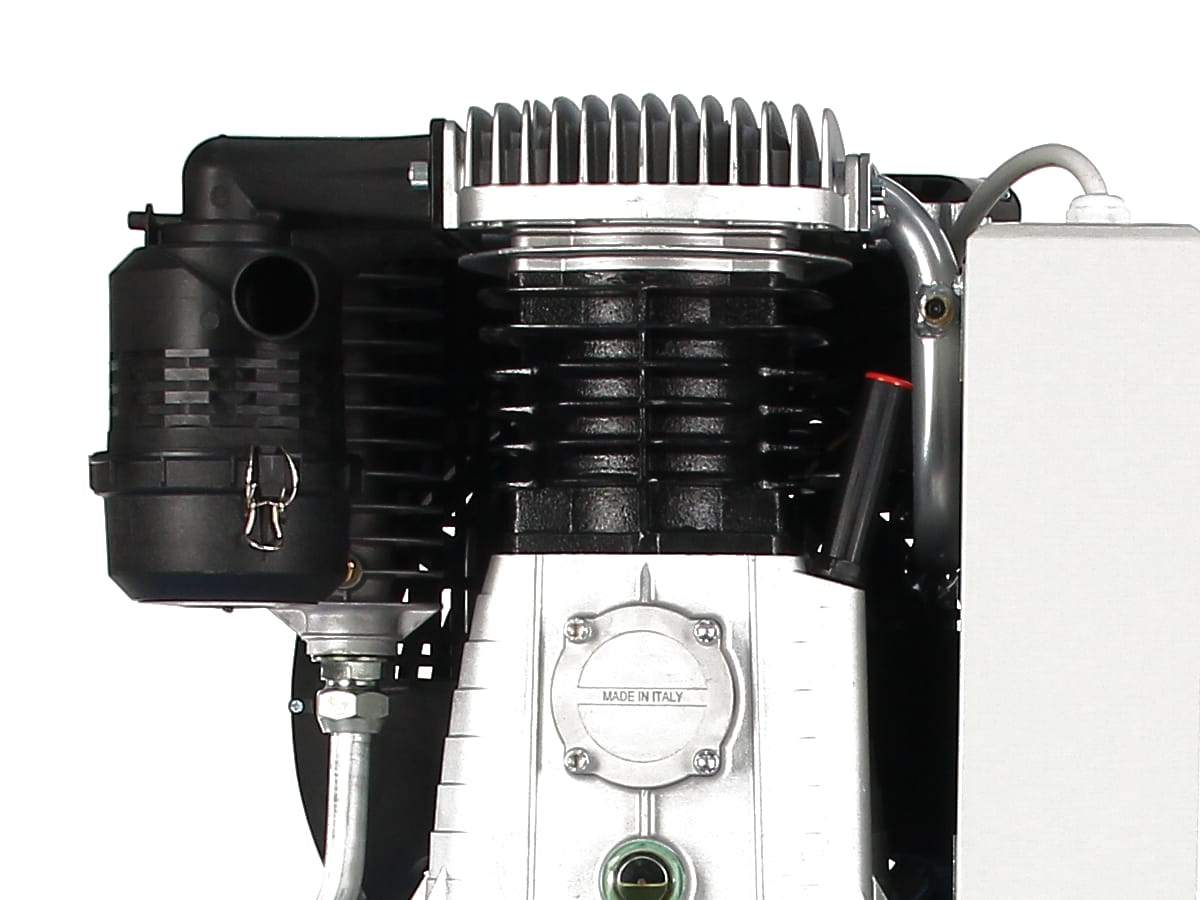

Všechny tři: dvoustupňová jednotka s litinovými válci a žebrovaným mezichladičem, mazaná olejem, s olejoznakem; třífázový motor 400 V s tepelnou ochranou a klínovými řemeny pod krytem; tlakový spínač s manometrem; dochlazovač na výstupu z jednotky; pojistný ventil a ventil kondenzátu ve dně nádoby. B60-5,5-500FTXH a B70-7,5-500FTXH navíc: rozvaděč s rozběhem hvězda-trojúhelník a elektroventil odlehčení startu, ležatý vzdušník 500 l na patkách se silnější stěnou pro 15 bar a výstup kulovým kohoutem. B59B-4-90CTH: nádoba 90 l na kolečkách s madlem, regulátor tlaku se dvěma rychlospojkami DN 7,2 a dva manometry, bez rozvaděče. Hlučnost: první číslo je hladina akustického výkonu Lwa, druhé akustický tlak ve 4 m od stroje. Tytéž jednotky na 11 bar mají vlastní kategorii — odkazy jsou níž.

#showmore#

15 bar, nebo 11 bar — co tlaková verze přidává a co bere

Tlaková verze nemá jinou jednotku ani jiný objem nádoby. B60 i B70 jsou stejné pumpy jako v základní řadě; rozdíl dělá převod řemene, stěna nádoby a rozvaděč — a to má důsledky na obě strany.

Jednotka, rozvaděč, nádoba — co je uvnitř

Výbava, provoz a údržba

Co dostanete u obou strojů

• Dvoustupňová jednotka B60 nebo B70 s litinovými válci a mezichladičem, mazaná olejem, s olejoznakem; pohon klínovými řemeny pod tvarovaným krytem
• Třífázový elektromotor 5,5 nebo 7,5 kW na 400 V s tepelnou ochranou

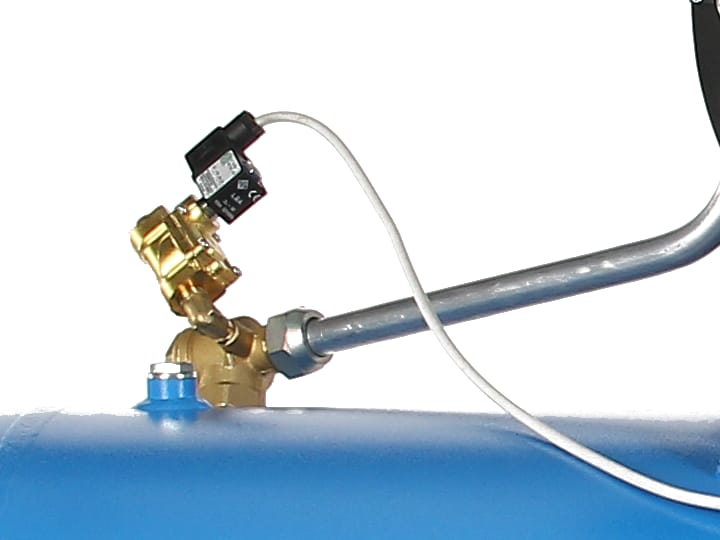

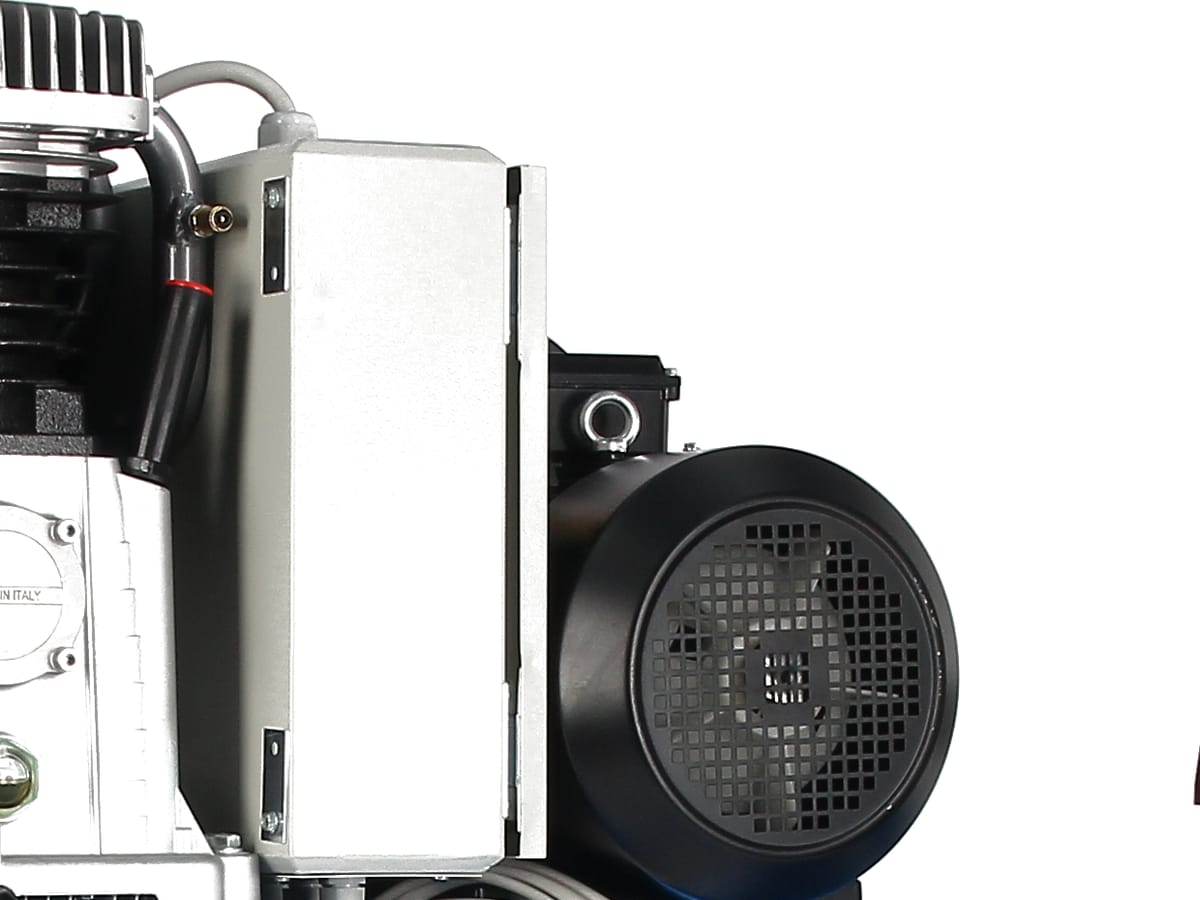

• Rozvaděč s hlavním vypínačem a rozběhem hvězda-trojúhelník, elektroventil odlehčení startu

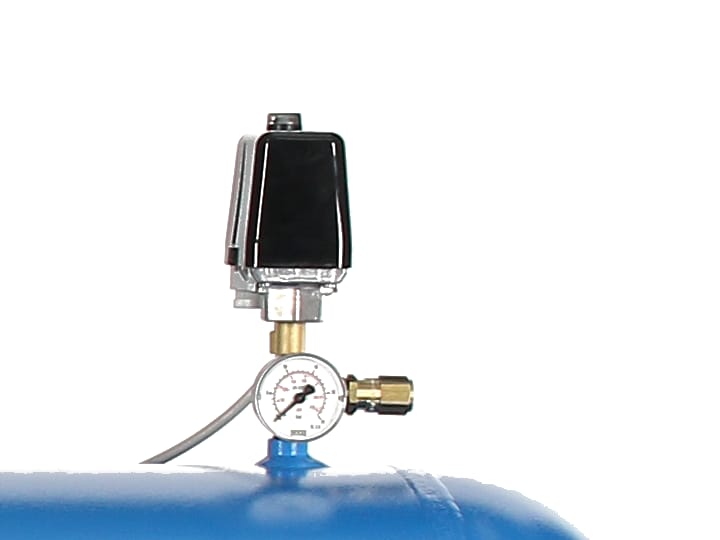

• Tlakový spínač s manometrem — automatický chod podle tlaku v nádobě
• Dochlazovač na výstupu z jednotky

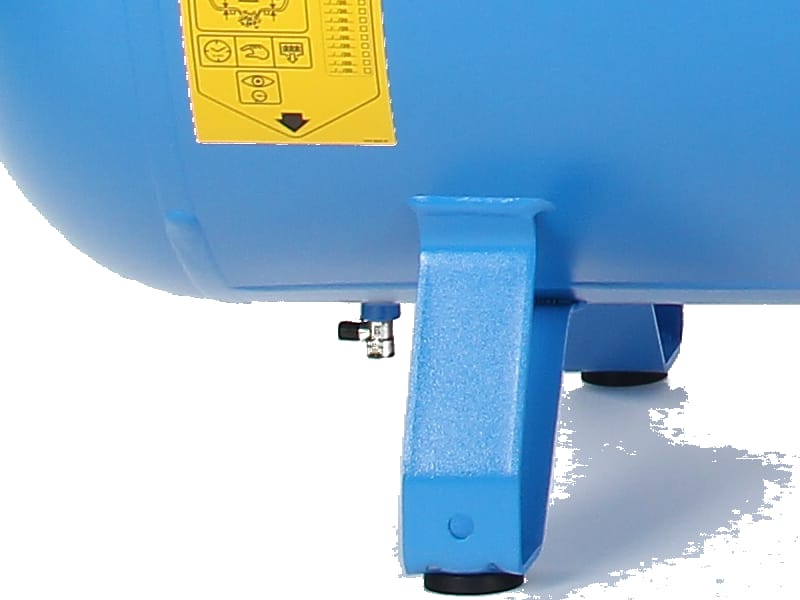

• Ležatý vzdušník 500 l se silnější stěnou pro 15 bar, na patkách s otvory pro uchycení; pojistný ventil, ventil pro vypouštění kondenzátu ve dně
• Výstup vzduchu kulovým kohoutem do rozvodu nebo hadice
• QR kód AirTube na vzdušníku otevře servisní videa; záruka 2 roky, na vzdušník 10 let proti prorezavění; rozšíření záruky na 3 roky za příplatek 5 %

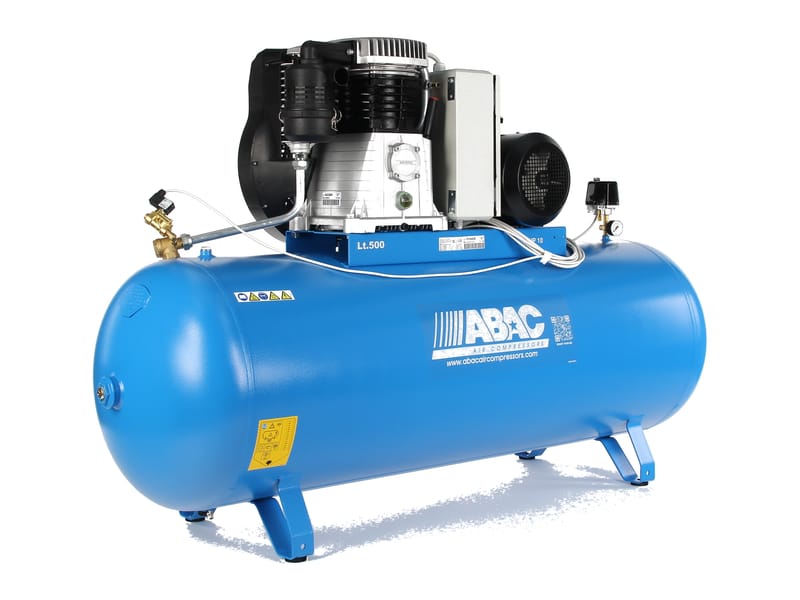

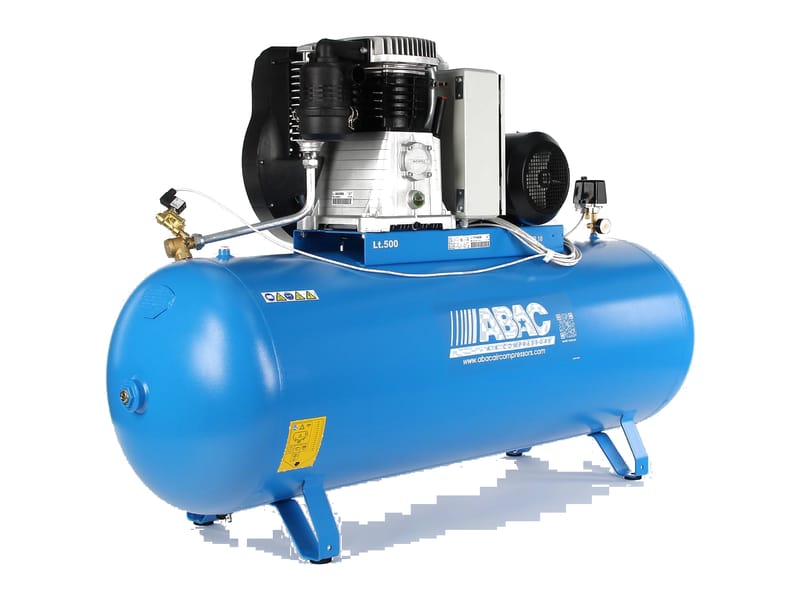

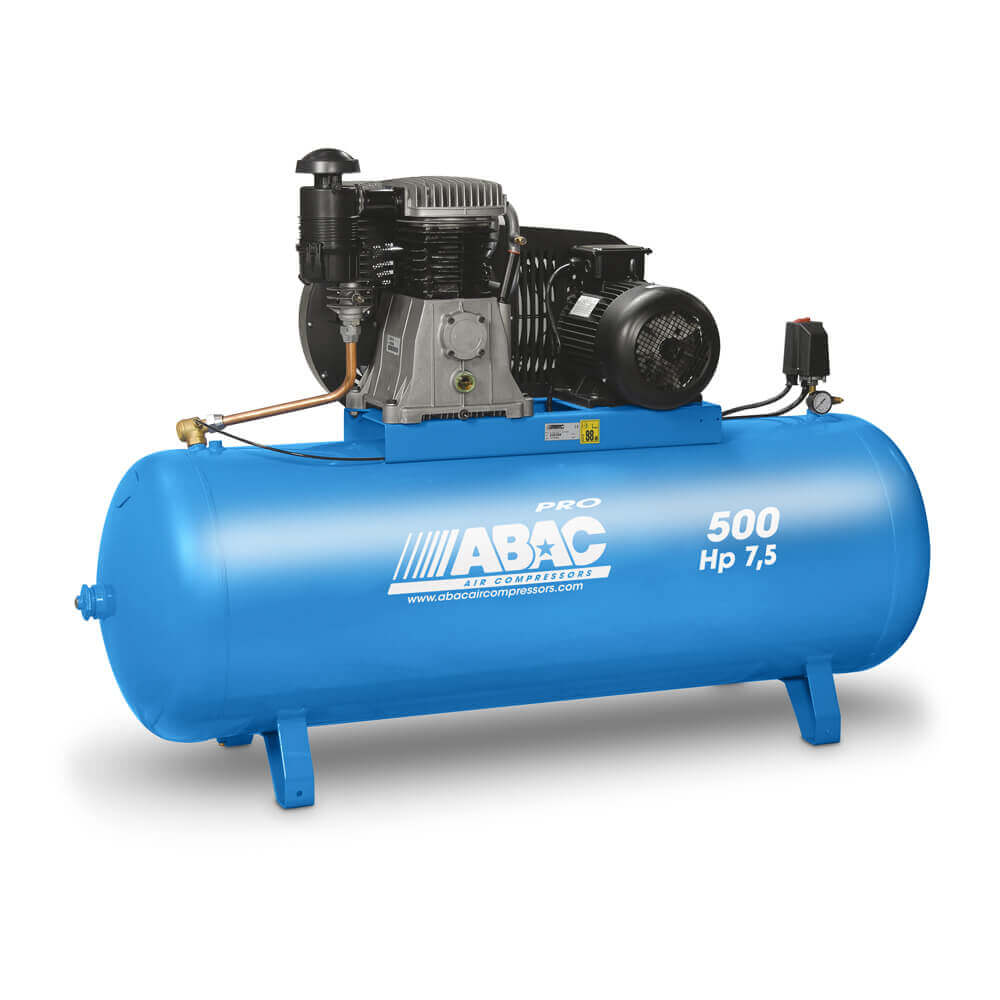

Tři stroje na snímcích výrobce

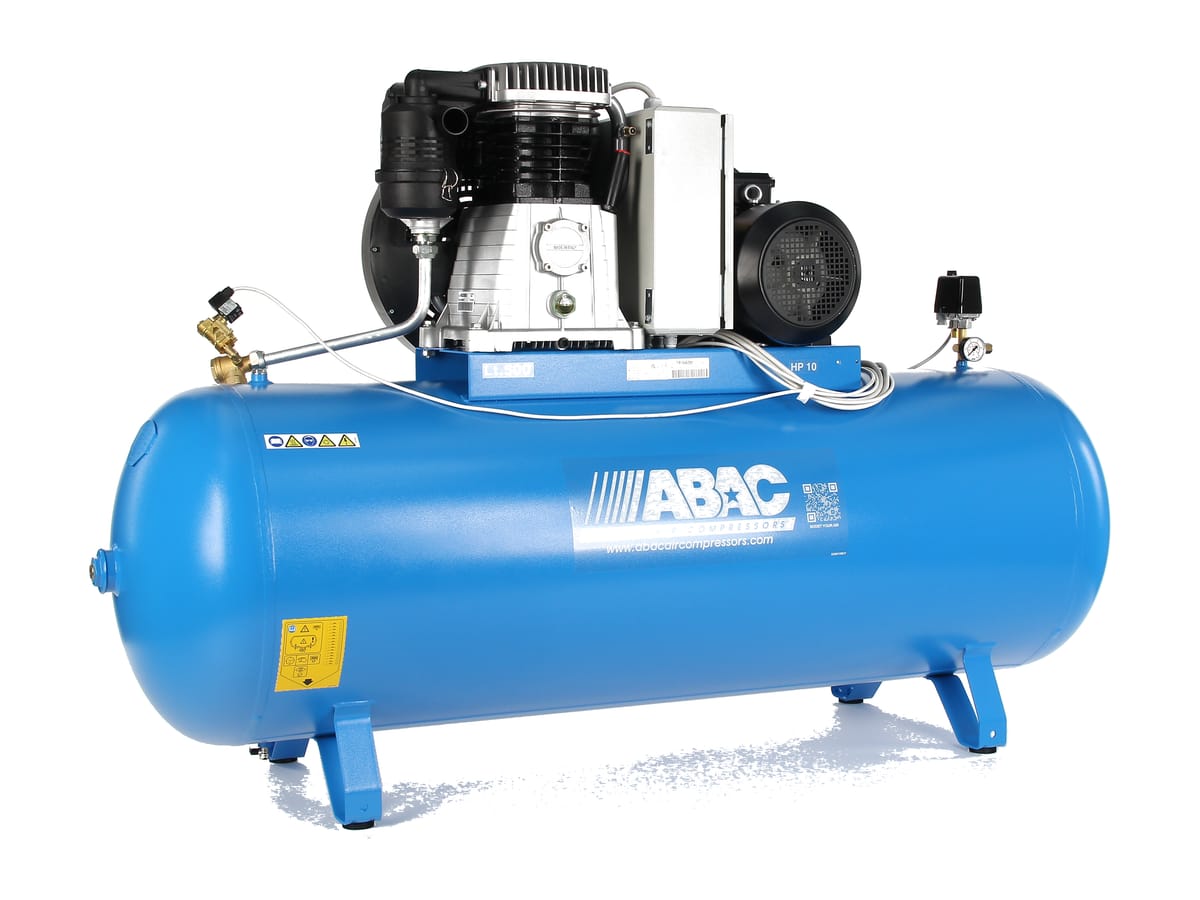

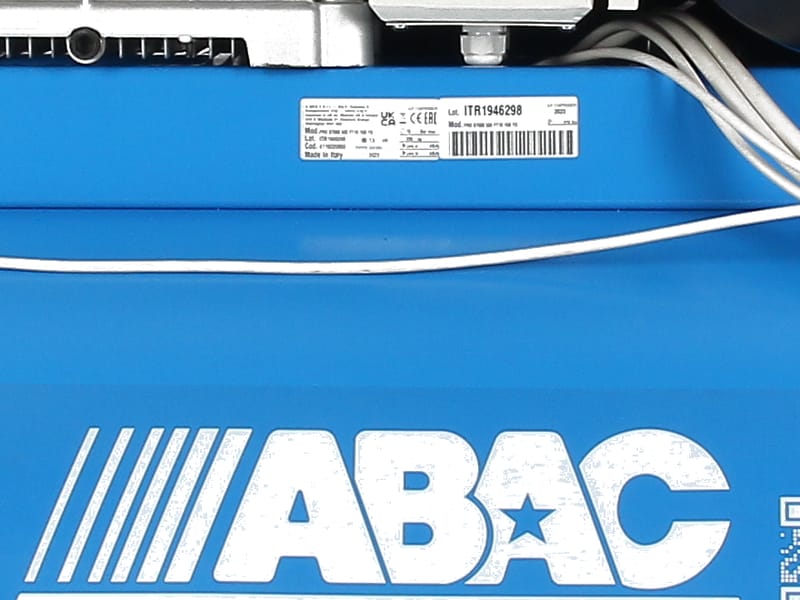

Detaily stroje (B70-7,5-500FTXH)

Kde se 15 bar vyplatí

Příslušenství a servis

Na nádobě je kulový kohout; regulátor s filtrem, hadice a rychlospojky patří k pracovišti — u 15 bar tím spíš, protože nářadí chce svůj tlak. ABAC patří do skupiny Atlas Copco a je jednou ze značek, které v našem servisu opravujeme; jednotky B60 a B70 i servisní sady vedeme samostatně a jsou stejné jako pro 11barové stroje.

• regulátor tlaku s filtrem — Regulátor s filtrem u každého pracoviště — sníží 15 bar z rozvodu na tlak nářadí a zachytí olej a vodu.
• regulátory tlaku na vzdušník — Regulátor rovnou na výstup z nádoby, když má celý rozvod jet na nižším tlaku než 15 bar.
• spirálové hadice — Hadice od rozvodu k nářadí s rychlospojkami DN 7,2.
• příklepové utahováky — Utahováky pro pneuservis — nářadí, které bere vzduch po dávkách.
• tlakové spínače — Náhradní tlakové spínače pro pístové kompresory; který patří k 15barovému stroji, poradíme.
• kompresorová jednotka B60 — Náhradní jednotka pro B60-5,5-500FTXH — táž pumpa, v 15barovém stroji jen na 1 000 ot/min.
• kompresorová jednotka B70 — Náhradní jednotka pro B70-7,5-500FTXH.
• servisní sada B60-PK1 — Ventilová deska, těsnění a sací filtr na větší prohlídku jednotky B60; olej se kupuje zvlášť.
• servisní sada B70-PK1 — Stejná sada dílů pro jednotku B70.
• servis kompresorů ABAC — Záruční i pozáruční opravy strojů ABAC v našem servisu.

Kam dál, když 15 bar nesedí

Tlaková verze jsou jednotky B60 a B70 na 500 l s převodem na 1 000 ot/min a nádobou na 15 bar, plus B59B-4-90CTH na kolečkách. Kdo chce tutéž jednotku na 11 bar, se sušičkou, ve dvou na jedné nádobě nebo v odhlučněné skříni, má u ABAC sourozence; stroje ostatních značek podle tlaku, nádoby a napětí jsou v parametrických kategoriích níž. Celou nabídku s filtry podle tlaku, výkonu, nádoby a napětí najdete mezi všemi kompresory.

• kompresory B59B, B60 a B70 na 11 bar — Tytéž jednotky B60 a B70 na 11 bar s vyšším sáním — 827 a 1 210 l/min — a menší B59B, na kolečkách CT i na patkách FT.
• kompresory ABAC Tech ATH na 15 bar — Pístové stroje ATH na 15 bar stavěné na odběr bez pauz po celou směnu — kde dílenský stroj s cykly končí.
• kompresory ATH na 20 bar — Když ani 15 bar nestačí — 20 a 30 bar vede řada ATH.
• pomaloběžné kompresory B60-4, B70-5,5 a B79-7,5 — Jednotky B60 a B70 na 1 100 ot/min se slabším motorem a B79 na 900 ot/min — nižší otáčky, ale 11 bar.
• tandemové kompresory B59B–B70 — Dvě jednotky na jedné nádobě 500 nebo 900 l na 11 bar — pro špičky a zálohu při servisu.
• kompresory se sušičkou — B60 a B70 s kondenzační sušičkou na vzdušníku — 15barovou verzi se sušičkou ABAC nevede, sušička se řadí do rozvodu.
• stojaté kompresory VT — Jednotky A39B až B60 na stojaté nádobě 150 až 270 l — tam, kde chybí místo.
• odhlučněné kompresory ABAC Silent — Jednotky B59B, B60 a B70 v odhlučněné skříni, kde kompresor musí stát vedle lidí.
• kompresory na 15 bar — 15barové stroje napříč značkami, včetně nádob na 15 bar.
• kompresory na 11 bar — 11barové stroje napříč značkami.
• kompresory s nádobou 500 l — Pětistovky napříč značkami — nádoba obou strojů.
• kompresory na 400 V — Třífázové stroje napříč značkami.
• kompresory s příkonem 5,5 kW — Stroje s 5,5 kW napříč značkami — sem patří B60-5,5-500FTXH.
• kompresory s příkonem 7,5 kW — Stroje s 7,5 kW napříč značkami — sem patří B70-7,5-500FTXH.
• stacionární kompresory — Stroje na patkách napříč značkami — pístové i šroubové.
• dvoustupňové kompresory — Dvoustupňové stroje napříč značkami — B60 i B70 jsou dvoustupňové jednotky.
• šroubové kompresory pro odběr bez pauz — Šroubové stroje napříč značkami pro odběr bez pauz po celou směnu.

Časté otázky

K čemu je kompresor na 15 bar, když nářadí pracuje na 6 až 8 bar?

Kvůli zásobě a rezervě. Ve stejné nádobě 500 l je při 15 bar asi o třetinu víc vzduchu než při 11 bar, takže nářadí déle jede ze zásoby, než musí motor naskočit, a technologie, která chce u nástroje víc než 10 bar, má odkud brát i po poklesu v rozvodu. Nářadí samo dostává svůj tlak z regulátoru u pracoviště. Jak se kompresor vybírá podle odběru, popisuje článek o výběru kompresoru.

Proč má B70-7,5-500FTXH menší sání než B70-7,5-500FT na 11 bar?

Protože je to stejná jednotka B70, jen ji řemenový převod točí na 1 000 ot/min místo 1 300: stlačit vzduch na 15 bar stojí víc práce, a motor 7,5 kW to utáhne při nižších otáčkách. B70-7,5-500FTXH proto nasaje 930 l/min, B70-7,5-500FT na 11 bar 1 210 l/min; u B60 je to 570 proti 827 l/min. Méně litrů za minutu je daň za vyšší tlak, ne slabší jednotka.

Co je rozběh hvězda-trojúhelník a proč ho mají oba stroje?

Motor se rozbíhá zapojený do hvězdy, tedy s nižším proudem, a rozvaděč ho po roztočení přepne do trojúhelníku na plný výkon; elektroventil přitom po každém zastavení odpustí tlak z hlavy jednotky, aby se motor neroztáčel proti tlaku. Rozběhový proud je tak nižší než při přímém spuštění. Stroje s X v kódu mají rozvaděč z výroby. Podrobněji ve slovníku pojmů.

Stačí zásuvka 230 V?

Ne. Oba stroje mají třífázový motor na 400 V — 5,5 kW u B60-5,5-500FTXH a 7,5 kW u B70-7,5-500FTXH — a rozvaděč hvězda-trojúhelník. Přívod, jištění a zapojení k rozvaděči svěřte elektrikáři s oprávněním.

Kolik vzduchu stroje dodají a co znamená sací výkon?

Uvádíme sací výkon jednotky: 570 l/min u B60-5,5-500FTXH a 930 l/min u B70-7,5-500FTXH, oba při 1 000 ot/min. Je to množství vzduchu, které jednotka nasaje; kolik ho dostane nářadí, závisí na tlaku, na nádobě a na tom, jak dlouho bere vzduch v kuse. Pístový stroj pracuje v cyklech doplnění nádoby a pauzy.

Dá se stroj nastavit na nižší tlak, třeba 10 nebo 12 bar?

Tlak, při kterém motor vypíná a zapíná, řídí tlakový spínač; vypínací tlak 15 bar je nastavený z výroby. Nářadí a rozvod se nastavují regulátorem za kohoutem — buď regulátorem přímo na vzdušník pro celý rozvod, nebo regulátorem s filtrem u každého pracoviště. Přestavení spínače nechte na servisu.

Potřebuji 13, 14 nebo 16 bar — stačí stroj na 15 bar?

Patnáct barů je vypínací tlak v nádobě; u nástroje je po poklesu v rozvodu vždy o něco méně, takže 16 bar tato řada nedá — pro 16 bar a víc je řada ATH na 20 a 30 bar, odkaz je výš mezi sourozenci. Zda 15barový stroj utáhne 13 nebo 14 bar u nástroje, závisí na odběru, délce rozvodu a nastavení regulátoru; poradíme podle vašeho nářadí.

V čem se B60-5,5-500FTXH liší od B60-5,5-500FT?

Jednotka B60, motor 5,5 kW, nádoba 500 l i půdorys 2 030 × 670 mm jsou stejné. Tlaková verze má převod na 1 000 ot/min místo 1 400 (sání 570 l/min místo 827), vzdušník se silnější stěnou pro 15 bar a rozvaděč hvězda-trojúhelník s elektroventilem odlehčení. Kdo 15 bar v nádobě nepotřebuje, má z 11barové verze za stejný motor víc vzduchu.

Jak hlučné stroje jsou a kam je postavit?

Oba 102 dB Lwa a 82 dB ve 4 m. Stroj patří do kompresorovny nebo za zeď a vzduch jde k lidem rozvodem; ke stolu vedle pracoviště nepatří. Jak stroj v kompresorovně postavit a kudy vést vzduch, popisuje článek o ustavení kompresoru. Kdo potřebuje kompresor vedle lidí, má u ABAC jednotky B59B, B60 a B70 v odhlučněné skříni řady Silent.

Kolik místa stroj potřebuje a jak se stěhuje?

Půdorys 2 030 × 670 mm a výška 1 400 mm — stejně jako pětistovka na 11 bar. Kolem stroje nechte místo na přístup k jednotce, rozvaděči, spínači a výstupnímu kohoutu. Kolečka stroj nemá; stěhuje se paletovým nebo vysokozdvižným vozíkem a staví na rovnou podlahu na patky s otvory pro uchycení — přes silentbloky, ne napevno do podlahy.

Existuje 15 bar na kolečkách nebo s větší nádobou?

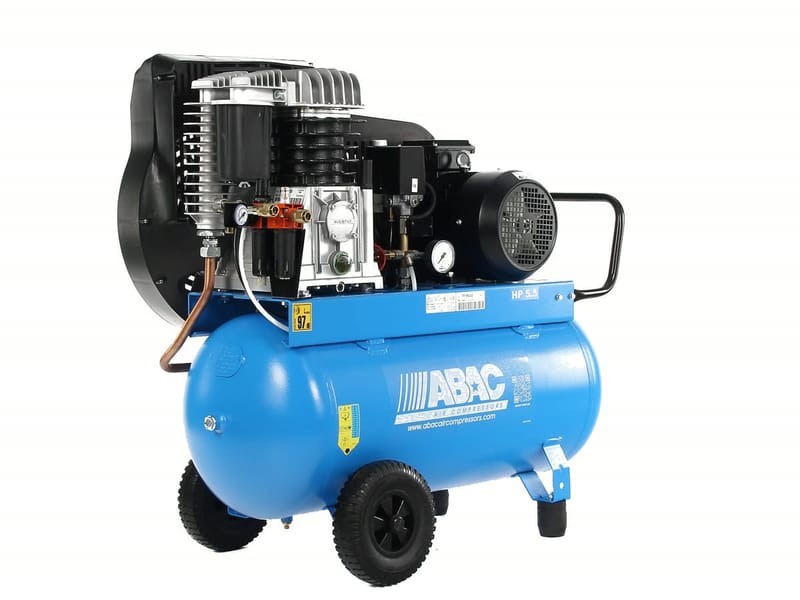

Na kolečkách vede řada jeden stroj: B59B-4-90CTH s jednotkou B59B se 4 kW a nádobou 90 l — je v tabulce výš, vlastní stránku má v základní řadě B59B až B70. Větší nádobu než 500 l tlaková verze nemá — větší zásobu přidá samostatná tlaková nádoba na 15 bar zařazená do rozvodu; kdo potřebuje 15 bar bez pauz po celou směnu, je u pístové řady ATH stavěné na trvalý provoz.

Co znamená kód B70-7,5-500FTXH?

Jednotka, příkon motoru v kW, objem nádoby v litrech a provedení: F je stacionární stroj na patkách, T třífázový motor 400 V, X rozběh hvězda-trojúhelník a H tlaková verze na 15 bar. B70-7,5-500FTXH je tedy jednotka B70 s motorem 7,5 kW na nádobě 500 l, na 15 bar, s rozvaděčem. Přehled všech řad je v rozcestníku řad ABAC PRO Line.

Jaká je záruka a co obnáší údržba?

Dva roky na stroj, za příplatek 5 % rozšíření na tři roky a deset let na prorezavění vzdušníku. Údržba podle návodu: vypouštění kondenzátu ventilem ve dně nádoby, kontrola hladiny oleje v olejoznaku, výměna oleje, čištění sacího filtru a kontrola napnutí řemenu; na větší prohlídku jsou servisní sady B60-PK1 a B70-PK1, odkazy jsou výš mezi příslušenstvím.

Kde najdu servisní videa a kdo dělá servis?

Na vzdušníku je nálepka AirTube s QR kódem — po načtení telefonem otevře instruktážní a servisní videa k jednotce. Opravy, řemeny, filtry a olej řeší náš servis; ostatní řady od kufříkových po šroubové najdete v rozcestníku značky ABAC.

Všechny hodnoty platí pro napájení 50 Hz. Sací výkon je množství vzduchu, které jednotka nasaje při 1 000 ot/min; kolik ho dostane nářadí, závisí na tlaku a nádobě. Hlučnost je uvedena jako hladina akustického výkonu Lwa a akustický tlak ve 4 m od stroje. Rozměry uvedené v textu jsou rozměry stroje bez obalu. Pístový kompresor pracuje v cyklech (doplnění nádoby a pauza), ne nepřetržitě.
