Pístové kompresory ABAC Silent Line LN na vzdušníku 270 a 500 l

ABAC Silent Line LN

Patnáct strojů, u kterých je celý kompresor zavřený v plechové skříni s protihlukovou pěnou a skříň sedí na ležaté tlakové nádobě — 270, nebo 500 litrů. Na místě pak stojí jediný kus: agregát, zásoba vzduchu i ovládání pohromadě, bez propojování. Hlučnost vychází na 85 až 89 dB Lwa u agregátů, které v otevřeném provedení dělají 95 až 102 dB. Na výběr jsou dvě velikosti skříně, L1 a L2, a příkony od 2,2 do 7,5 kW.

15strojů v kategorii

2,2–7,5 kWpříkon motoru

270 a 500 lobjem vzdušníku

85–89 dBakustický výkon Lwa

Čtyři věci, které výběr rozhodnou

Všech patnáct strojů je olejových, s klínovými řemeny, dochlazovačem a stacionárních — stojí na nohách nádoby, ne na kolečkách. Liší se čtyřmi věcmi.

1. Vzdušník 270, nebo 500 litrů?

Nádoba vyrovnává špičky odběru, ne průměr. Na plynulou práci — stříkací pistoli, obrábění, ofukování — stačí 270 l. Na krátké prudké odběry, jako je rázový utahovák nebo pískování, je lepších 500 l: motor pak nenaskakuje tak často.

2. Skříň L1, nebo L2?

L1 je široká 580 mm a nízká, L2 měří 738 mm a je o 25 až 27 cm vyšší. Do L1 se vejdou agregáty do 4 kW, do L2 až 7,5 kW. Kde je málo místa u zdi nebo nízký strop, rozhoduje šířka a výška dřív než výkon.

3. Agregát řady A, nebo B?

Tohle je rozdíl, který není vidět v katalogovém listu. A39B a A49B se ve skříni točí stejně rychle jako v otevřeném rámu a dají stejně vzduchu — skříň jim ubere 7 až 10 dB a nic za to. B59, B60 a B70 jsou ve skříni záměrně zpomalené: jsou o 10 až 14 dB tišší, ale vzduchu dají méně než tentýž agregát v otevřeném provedení.

4. Přímý rozběh, nebo hvězda-trojúhelník?

Tři stroje mají v kódu na konci X — rozjíždějí motor ve dvou krocích, takže proudový náraz při startu je mírnější. Má to smysl tam, kde je slabší přívod nebo kde kompresor spíná často.

Čtyři sestavy

Kód se čte zleva: agregát, příkon, objem vzdušníku, velikost skříně a napětí. B70-7,5-500L2T je agregát B70 se 7,5 kW na pětisetlitrové nádobě ve skříni L2 na 400 V. Písmeno M místo T znamená jednofázový přívod, X na konci rozběh hvězda-trojúhelník.

270 l + skříň L1

1 522 × 580 × 1 242 mm, 248 kg. Pět strojů od 393 do 598 l/min — nejnižší i nejužší sestava celé kategorie a jediná, kde je stroj na 230 V. Vejde se pod parapet i do průjezdu.

270 l + skříň L2

1 516 × 738 × 1 513 mm, 238 až 252 kg. Tři stroje od 553 do 570 l/min. Stejná nádoba, ale vyšší skříň s ovládacím panelem na samostatném sloupci; jeden ze strojů má rozběh hvězda-trojúhelník.

500 l + skříň L1

1 937 × 580 × 1 348 mm, 274 kg. Dva stroje, 570 a 598 l/min. Velká zásoba vzduchu při zachování úzkého půdorysu — sestava pro dlouhou zeď, ne pro kout.

500 l + skříň L2

1 943 × 738 × 1 593 mm, 302 až 448 kg. Pět strojů od 570 do 1 070 l/min a jediná sestava, do které se vejdou agregáty 5,5 a 7,5 kW. Dva z nich mají rozběh hvězda-trojúhelník.

Ovládací panel skříně L2 s displejem, manometrem a tlačítkem nouzového zastavení

Co je na skříni vidět

Panely jsou plechové a zevnitř vyložené protihlukovou pěnou; celý stroj je uvnitř, ven vede jen přívod elektřiny a výstup vzduchu do nádoby. Každý panel se dá sejmout zvlášť, takže k filtru, oleji i řemenům je přístup bez rozebírání stroje. Chlazení řeší řemenice, jejíž paprsky jsou tvarované jako lopatky ventilátoru — točí se s agregátem a žene vzduch na válce, aby se zavřená skříň nepřehřívala.

Ovládání je soustředěné do jednoho panelu na boku skříně: hlavní vypínač, manometr, počítadlo motohodin a u větší skříně L2 i tlačítko nouzového zastavení. Chod řídí tlakový spínač, motor jistí tepelná ochrana. Na stroj se tedy nemusí sahat jinde než na jednom místě.

Co stojí odhlučnění

Skříň sama o sobě udělá hodně. Agregát A39B-2,2 má v otevřeném provedení Pro Line 95 dB Lwa, tady ve skříni 85 dB — a přitom se točí stejných 1 050 otáček a nasaje stejných 393 l/min. Totéž platí pro A39B-3 (96 → 88 dB) a pro oba A49B (96 a 97 → 89 dB): vzduchu dají v obou provedeních stejně.

U agregátů řady B se za odhlučnění platí vzduchem. B59-4 se ve skříni točí 1 200 místo 1 400 otáček a nasaje 570 místo 653 l/min, zato je z 97 dB rázem 87 dB. B60-5,5 jde z 1 400 na 1 150 otáček a z 827 na 660 l/min za 88 dB místo 102. B70-7,5 jde z 1 300 na 1 150 otáček a z 1 210 na 1 070 l/min, rovněž za 88 dB. Kdo potřebuje nejvíc vzduchu a hlučnost neřeší, najde tytéž agregáty v otevřeném provedení; kdo staví stroj do dílny, kde se mluví, platí tenhle rozdíl rád.

Všech patnáct strojů vedle sebe

Odhlučněné kompresory ABAC Silent Line LN na vzdušníku — 15 strojů, 2,2 až 7,5 kW, 393 až 1 070 l/min, vzdušník 270 a 500 l
Model	Vzdušník	Skříň	Rozběh	Příkon	Sání	Otáčky	Tlak	Lwa / Lwp	Hmotnost
A39B-2,2-270L1M	270 l	L1	přímý	2,2 kW	393 l/min	1 050 ot/min	10 bar	85 / 65 dB(A)	248 kg
A39B-2,2-270L1T	270 l	L1	přímý	2,2 kW	393 l/min	1 050 ot/min	10 bar	85 / 65 dB(A)	248 kg
A39B-3-270L1T	270 l	L1	přímý	3 kW	490 l/min	1 300 ot/min	10 bar	88 / 68 dB(A)	248 kg
A49B-3-270L1T	270 l	L1	přímý	3 kW	553 l/min	1 300 ot/min	11 bar	89 / 69 dB(A)	248 kg
A49B-4-270L1T	270 l	L1	přímý	4 kW	598 l/min	1 400 ot/min	11 bar	89 / 69 dB(A)	248 kg
A49B-3-270L2T	270 l	L2	přímý	3 kW	553 l/min	1 300 ot/min	11 bar	89 / 69 dB(A)	238 kg
B59-4-270L2T	270 l	L2	přímý	4 kW	570 l/min	1 200 ot/min	11 bar	87 / 67 dB(A)	252 kg
B59-4-270L2TX	270 l	L2	hvězda-trojúhelník	4 kW	570 l/min	1 200 ot/min	11 bar	87 / 67 dB(A)	252 kg
B59-4-500L1T	500 l	L1	přímý	4 kW	570 l/min	1 200 ot/min	11 bar	87 / 67 dB(A)	274 kg
A49B-4-500L1T	500 l	L1	přímý	4 kW	598 l/min	1 400 ot/min	11 bar	89 / 69 dB(A)	274 kg
B59-4-500L2T	500 l	L2	přímý	4 kW	570 l/min	1 200 ot/min	11 bar	87 / 67 dB(A)	302 kg
B60-5,5-500L2T	500 l	L2	přímý	5,5 kW	660 l/min	1 150 ot/min	11 bar	88 / 68 dB(A)	404 kg
B60-5,5-500L2TX	500 l	L2	hvězda-trojúhelník	5,5 kW	660 l/min	1 150 ot/min	11 bar	88 / 68 dB(A)	404 kg
B70-7,5-500L2T	500 l	L2	přímý	7,5 kW	1 070 l/min	1 150 ot/min	11 bar	88 / 68 dB(A)	448 kg
B70-7,5-500L2TX	500 l	L2	hvězda-trojúhelník	7,5 kW	1 070 l/min	1 150 ot/min	11 bar	88 / 68 dB(A)	448 kg

Lwa je hladina akustického výkonu stroje, Lwp hladina akustického tlaku ve vzdálenosti čtyř metrů. Sání je množství vzduchu, které agregát nasaje. Rozměry každé sestavy jsou v kartách výše, u jednotlivých strojů v detailu produktu. Hodnoty jsou údaje výrobce.

#showmore#

Obě skříně ze tří stran

Rozdíl mezi L1 a L2 je na fotkách vidět líp než v milimetrech: menší skříň má přístroje přímo v čele, větší je nese na samostatném sloupci vlevo a je o čtvrt metru vyšší.

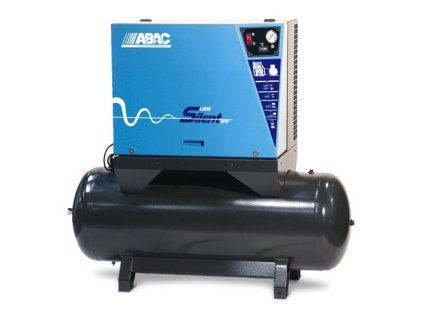

Sestava se skříní L1 na ležatém vzdušníku, pohled zpředu zleva — **L1 zleva** — skříň sedí na dvou příčkách nad nádobou, nohy jsou součástí rámu.

Sestava se skříní L1 na ležatém vzdušníku, pohled zpředu — **L1 zepředu** — vypínač, manometr a počítadlo motohodin přímo v čele skříně.

Sestava se skříní L1 na ležatém vzdušníku, pohled zpředu zprava — **L1 zprava** — výstup vzduchu i vypouštění kondenzátu vedou nízko u nádoby.

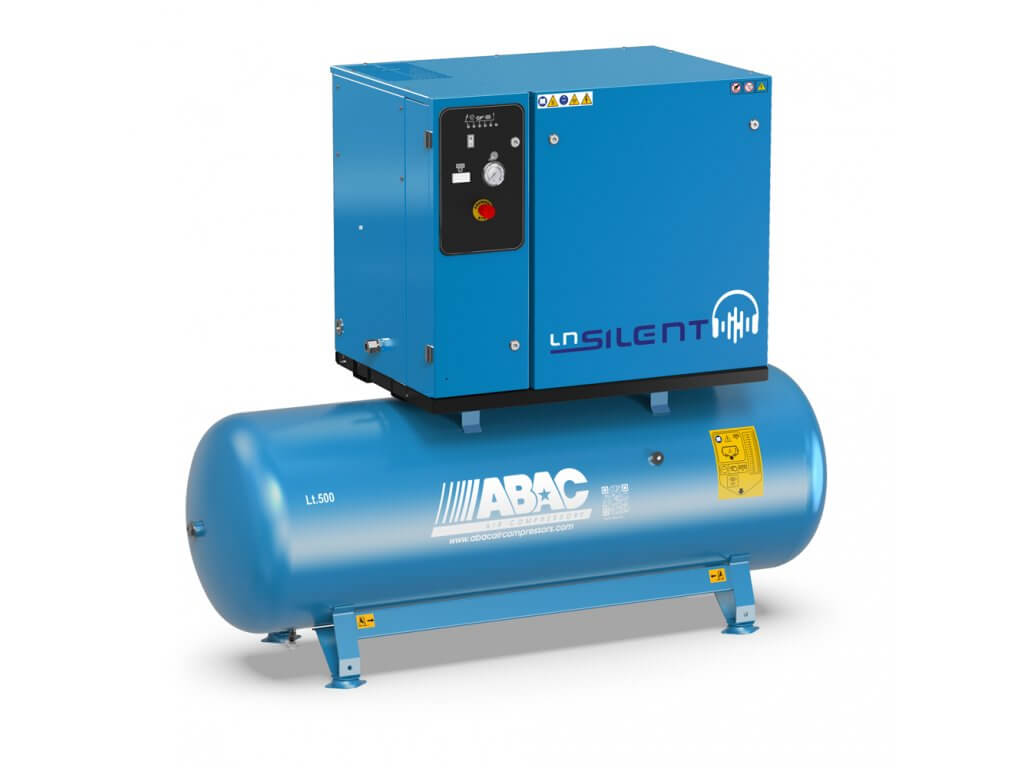

Sestava se skříní L2 na ležatém vzdušníku, pohled zpředu zleva — **L2 zleva** — přístroje na samostatném sloupci vlevo, včetně nouzového zastavení.

Sestava se skříní L2 na ležatém vzdušníku, pohled zpředu — **L2 zepředu** — vyšší i hlubší skříň pro agregáty do 7,5 kW.

Sestava se skříní L2 na ležatém vzdušníku, pohled zpředu zprava — **L2 zprava** — dvoukřídlé panely, každý se dá sejmout zvlášť.

Co mají všechny stroje společné

Olejový agregát s dochlazovačem

Olejem mazaná jednotka s klínovými řemeny a dochlazovačem vzduchu na výstupu — vzduch odchází chladnější a s menším podílem zkondenzované vody.

Skříň s protihlukovou pěnou

Plechové panely vyložené pěnou, každý sejmutelný zvlášť. Uvnitř je celý stroj — agregát, motor i řemenový převod.

Chlazení řemenicí

Paprsky řemenice jsou tvarované jako lopatky ventilátoru a ženou vzduch na válce agregátu i uvnitř zavřené skříně.

Ležatá tlaková nádoba

Nádoba tvoří podstavec celého stroje a nese ho na čtyřech nohách. Vypouštění kondenzátu je kulovým kohoutem ze spodu.

Centrální ovládací panel

Hlavní vypínač, manometr, regulátor tlaku a počítadlo motohodin na jednom místě. Chod řídí tlakový spínač.

Ochrana motoru

Tepelná ochrana vypne motor při přetížení. Stroje jsou stavěné na částečně trvalý provoz, ne na běh bez přestávky.

Dva roky záruky

Na všechny stroje platí dvouletá záruka; katalogové prodloužení na tři roky (ABA-3R) se dá dokoupit při nákupu stroje.

Ventilek radí

Tahle kategorie je o tom, že si nemusíte nic skládat dohromady. Kompresor, nádoba a ovládání jsou jeden kus, který se postaví na podlahu, připojí na proud a na rozvod — a je hotovo. Vybírat začněte od nádoby: 270 litrů na plynulou práci, 500 litrů na prudké odběry. Teprve pak se dívejte na litry za minutu. A pozor na jednu věc, kterou katalogový list nenapíše: agregáty A39B a A49B dávají ve skříni přesně tolik vzduchu jako venku, kdežto agregáty B jsou uvnitř zpomalené. Když srovnáváte čísla s otevřeným strojem, srovnávejte je poctivě.

Časté dotazy

270, nebo 500 litrů?: Podle toho, jak prudce vzduch odebíráte, ne podle výkonu kompresoru. Nářadí s krátkými silnými odběry (rázový utahovák, pískovačka) chce větší nádobu, plynulý odběr (stříkací pistole, obrábění) si vystačí s menší. Větší nádoba navíc znamená méně startů motoru za hodinu.
Jaký je rozdíl mezi skříní L1 a L2?: L1 je široká 580 mm a vysoká 1 242 mm na 270litrové nádobě, 1 348 mm na pětisetlitrové. L2 měří 738 mm na šířku a 1 513, respektive 1 593 mm na výšku. Do L1 se vejdou agregáty do 4 kW, do L2 až 7,5 kW. L2 má navíc ovládání na samostatném sloupci s nouzovým zastavením.
Proč dá stroj ve skříni jindy méně vzduchu než tentýž agregát v otevřeném rámu?: Protože agregáty řady B se ve skříni točí pomaleji — B59-4 má 1 200 místo 1 400 otáček, B60-5,5 a B70-7,5 rovných 1 150. Pomalejší chod je současně část toho, proč je stroj o 10 až 14 dB tišší. U agregátů A39B a A49B k žádnému zpomalení nedochází a vzduchu dají stejně jako v otevřeném provedení.
Co znamená X na konci kódu?: Rozběh hvězda-trojúhelník. Motor se rozjíždí ve dvou krocích, takže proudový náraz při startu je mírnější. V kategorii to mají tři stroje: B59-4-270L2TX, B60-5,5-500L2TX a B70-7,5-500L2TX.
Je mezi nimi stroj na běžnou zásuvku?: A39B-2,2-270L1M je jediný na 230 V, ostatních čtrnáct strojů potřebuje třífázový přívod 400 V. I u jednofázového provedení počítejte s jištěním podle štítku, ne s prodlužovačkou.
Jde k nim dokoupit sušička vzduchu?: Sušičku lze zapojit za stroj. ABAC ale nabízí i provedení, kde je kondenzační sušička zabudovaná přímo ve skříni — to je samostatná řada se stejnými nádobami a stejnými agregáty.

Kam dál

Tahle kategorie je jedna ze čtyř větví odhlučněné řady Silent Line LN. Liší se jen tím, co je pod skříní. Přehled všech řad najdete v kategorii Kompresory.

Silent Line LN bez vzdušníku — stejné skříně, ale bez nádoby — pro rozvod nebo samostatný vzdušník
Silent Line LN se sušičkou — tytéž sestavy, navíc s kondenzační sušičkou uvnitř skříně
Silent Line LN s 27litrovým vzdušníkem — nejmenší stroje řady, 1,5 a 2,2 kW, nádoba přímo ve skříni
Agregáty A39B v otevřeném provedení — stejný agregát bez skříně — levnější, ale 95 až 96 dB
Agregáty A49B v otevřeném provedení — stejný agregát bez skříně, 96 až 97 dB
Agregáty B59 až B70 v otevřeném provedení — nezpomalené agregáty — víc vzduchu, zato 97 až 102 dB
Celá odhlučněná řada ABAC Silent — rozcestník všech odhlučněných pístových kompresorů ABAC

Hladina akustického výkonu Lwa se podle evropské směrnice pro strojní zařízení uvádí na štítku stroje; hladina akustického tlaku Lwp je měřena ve vzdálenosti čtyř metrů na polokulové ploše a je zhruba o 20 dB(A) nižší. Všechny hodnoty jsou údaje výrobce.
