Pístové kompresory ABAC Silent Line LN se sušičkou na vzdušníku 500 l

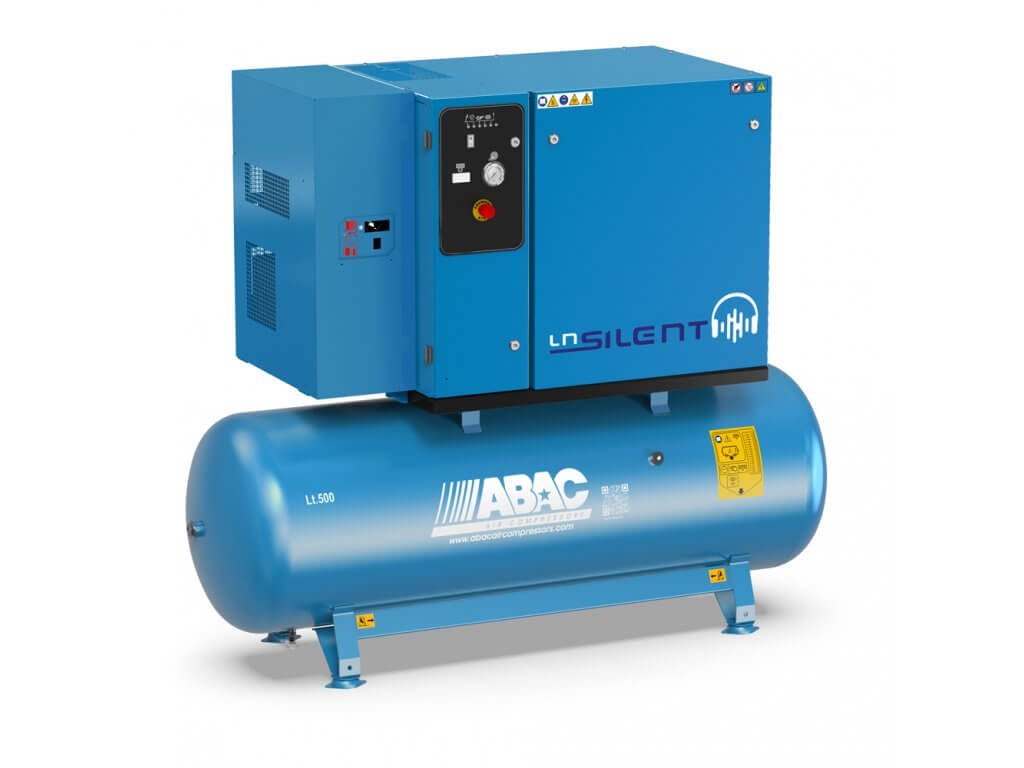

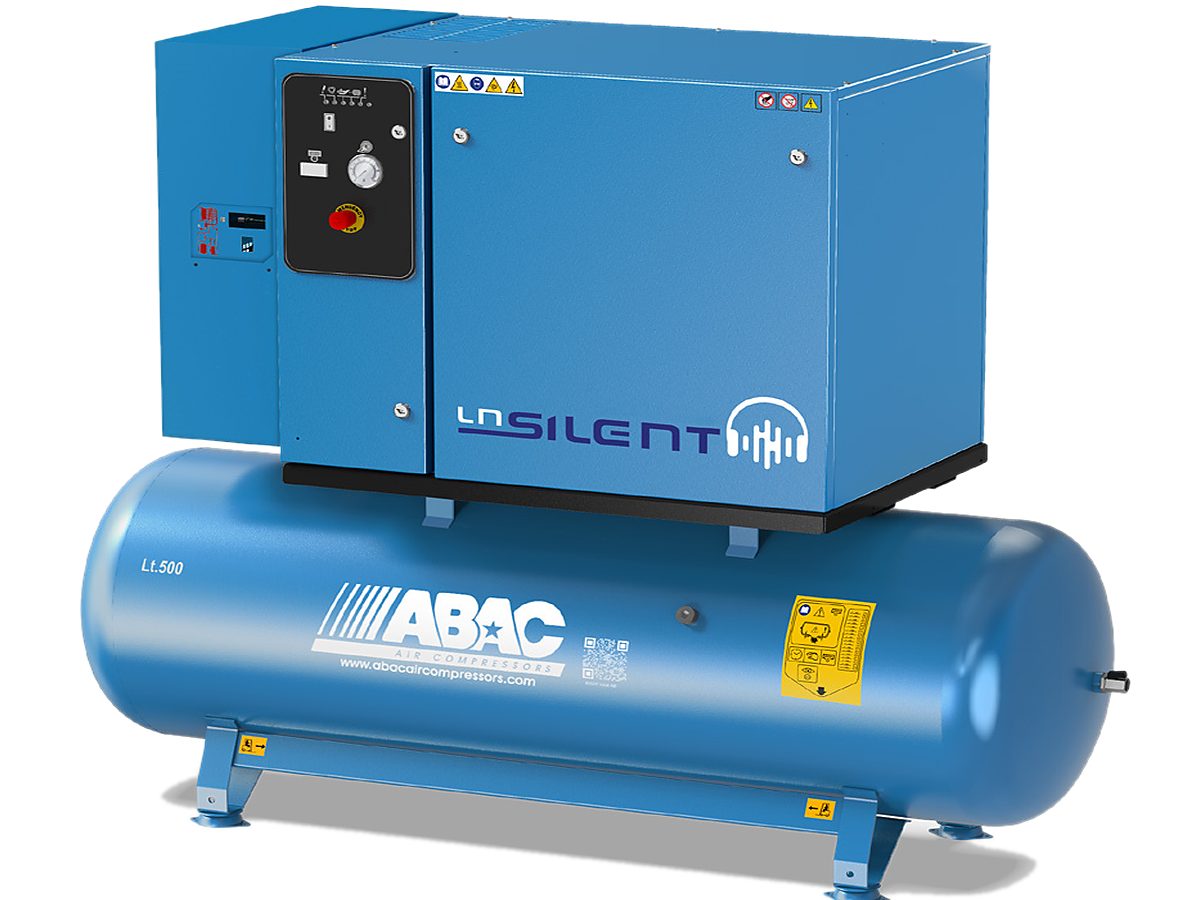

ABAC Silent Line LN se sušičkouŠest strojů, u kterých je ve skříni s protihlukovou pěnou zavřený nejen kompresor, ale i kondenzační sušička — a celá skříň stojí na ležatém vzdušníku o objemu 500 litrů. Na podlaze tak stojí jediný kus, který se připojí na proud a na rozvod a dodává rovnou suchý stlačený vzduch. Hlučnost vychází na 87 a 88 dB Lwa u agregátů, které v otevřeném provedení dělají 97 až 102 dB. Příkony jsou od 4 do 7,5 kW.
Čtyři věci, které výběr rozhodnou
Všech šest strojů je olejových, dvoustupňových na 11 bar, s klínovými řemeny a na třífázovém přívodu 400 V. Stojí na stejné pětisetlitrové nádobě ve stejné skříni. Liší se čtyřmi věcmi.
1. Kolik vzduchu potřebujete?
Tři agregáty: B59-4 se 570 l/min, B60-5,5 s 660 l/min a B70-7,5 s 1 070 l/min. Hranice kolem tisíce litrů za minutu je tam, kde se dá na jednom kompresoru provozovat víc pracovišť najednou.
2. Potřebujete opravdu sušičku?
Ano tam, kde vlhkost ve vzduchu vadí: lakování, pískování, pneumatické nářadí s jemnou mechanikou, rozvod vedený nevytápěnou halou. Ne tam, kde se jen ofukuje a huštění snese kondenzát. Sušičku nelze u těchhle strojů dodatečně vypustit — je součástí skříně.
3. Přímý rozběh, nebo hvězda-trojúhelník?
Tři stroje mají v kódu na konci X — rozjíždějí motor ve dvou krocích, takže proudový náraz při startu je mírnější. Má to smysl tam, kde je slabší přívod nebo kde kompresor spíná často. U sedmiapůlkilowattového motoru to bývá spíš nutnost.
4. Vestavěná, nebo samostatná sušička?
Vestavěná zabere nula místa navíc a je připojená z výroby. Samostatná sušička se dá naopak vyměnit nezávisle na kompresoru a vybrat přesně na průtok rozvodu. Kdo teprve staví, obvykle vyjde líp s celkem; kdo už kompresor má, dokupuje sušičku samostatně.
Tři agregáty v jedné sestavě
Kód se čte zleva: agregát, příkon, objem vzdušníku, velikost skříně a napětí, poslední D znamená sušičku. B70-7,5-500L2TD je tedy agregát B70 se 7,5 kW na pětisetlitrové nádobě ve skříni L2 na 400 V se sušičkou. Písmeno X před ním značí rozběh hvězda-trojúhelník.
B59-4 — 570 l/min
302 a 306 kg. Nejklidnější z trojice, 87 dB Lwa. Čtyřkilowattový agregát se ve skříni točí 1 200 otáčkami. Pro dílnu, kde vzduch odebírá jeden až dva lidé a záleží na klidu.
B60-5,5 — 660 l/min
404 kg. O devadesát litrů víc při 88 dB Lwa a o sto kilo robustnější stavbě. Agregát běží 1 150 otáčkami. Rozumný střed, když jedno pracoviště přestává stačit.
B70-7,5 — 1 070 l/min
448 kg. Nejvíc vzduchu, co tahle sestava umí, také při 88 dB Lwa a 1 150 otáčkách. Pro provoz, kde na vzduchu visí několik pracovišť současně.
Co sušička udělá se vzduchem
Stlačený vzduch s sebou nese vodu, která se po ochlazení v rozvodu vysráží — a ta pak dělá skvrny v laku, rez v nářadí a v zimě zamrzá. Kondenzační sušička vzduch nejdřív schladí, vodu z něj nechá vypadnout jako kondenzát a vzduch znovu ohřeje. Katalogový tlakový rosný bod je +7 °C: vzduch za sušičkou zůstává suchý, dokud teplota rozvodu neklesne pod tuhle hranici.

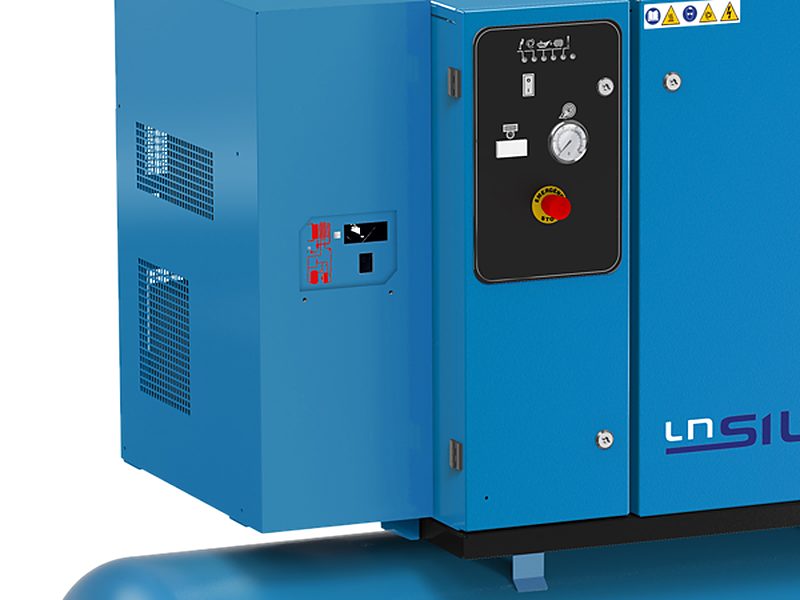

Sušička je uvnitř téže skříně jako agregát — poznáte ji podle vlastního panelu s chladicím okruhem a podle mřížek na boku. Chladivem je R513A, odpouštění kondenzátu je elektronické a spíná podle potřeby, ne v pevných intervalech. Rozměry a hmotnost sestavy přitom zůstávají stejné jako u provedení bez sušičky.
Co stojí odhlučnění
Všechny tři agregáty jsou ve skříni záměrně zpomalené — a právě to je spolu s plechem a pěnou důvod, proč jsou tak klidné. B59-4 se točí 1 200 místo 1 400 otáček a nasaje 570 místo 653 l/min, zato je z 97 dB rázem 87 dB.
B60-5,5 jde z 1 400 na 1 150 otáček a z 827 na 660 l/min za 88 dB místo 102. B70-7,5 jde z 1 300 na 1 150 otáček a z 1 210 na 1 070 l/min, rovněž za 88 dB. Čtrnáct decibelů je slyšet jako poloviční hluk — a pomalejší chod navíc znamená nižší provozní teplotu, což se sušičkou ve stejné skříni není k zahození. Kdo potřebuje nejvíc vzduchu a hlučnost neřeší, najde tytéž agregáty se sušičkou i v otevřeném provedení.
Všech šest strojů vedle sebe
Odhlučněné kompresory ABAC Silent Line LN se sušičkou — 6 strojů, 4 až 7,5 kW, 570 až 1 070 l/min, vzdušník 500 l | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Model | Vzdušník | Skříň | Rozběh | Příkon | Sání | Otáčky | Tlak | Lwa / Lwp | Hmotnost |
| B59-4-500L2TD | 500 l | L2 | přímý | 4 kW | 570 l/min | 1 200 ot/min | 11 bar | 87 / 67 dB(A) | 302 kg |
| B59-4-500L2TXD | 500 l | L2 | hvězda-trojúhelník | 4 kW | 570 l/min | 1 200 ot/min | 11 bar | 87 / 67 dB(A) | 306 kg |
| B60-5,5-500L2TD | 500 l | L2 | přímý | 5,5 kW | 660 l/min | 1 150 ot/min | 11 bar | 88 / 68 dB(A) | 404 kg |
| B60-5,5-500L2TXD | 500 l | L2 | hvězda-trojúhelník | 5,5 kW | 660 l/min | 1 150 ot/min | 11 bar | 88 / 68 dB(A) | 404 kg |
| B70-7,5-500L2TD | 500 l | L2 | přímý | 7,5 kW | 1 070 l/min | 1 150 ot/min | 11 bar | 88 / 68 dB(A) | 448 kg |
| B70-7,5-500L2TXD | 500 l | L2 | hvězda-trojúhelník | 7,5 kW | 1 070 l/min | 1 150 ot/min | 11 bar | 88 / 68 dB(A) | 448 kg |
Lwa je hladina akustického výkonu stroje, Lwp hladina akustického tlaku ve vzdálenosti čtyř metrů. Sání je množství vzduchu, které agregát nasaje. Všechny sestavy měří 1 943 × 738 × 1 593 mm. Hodnoty jsou údaje výrobce.
#showmore#

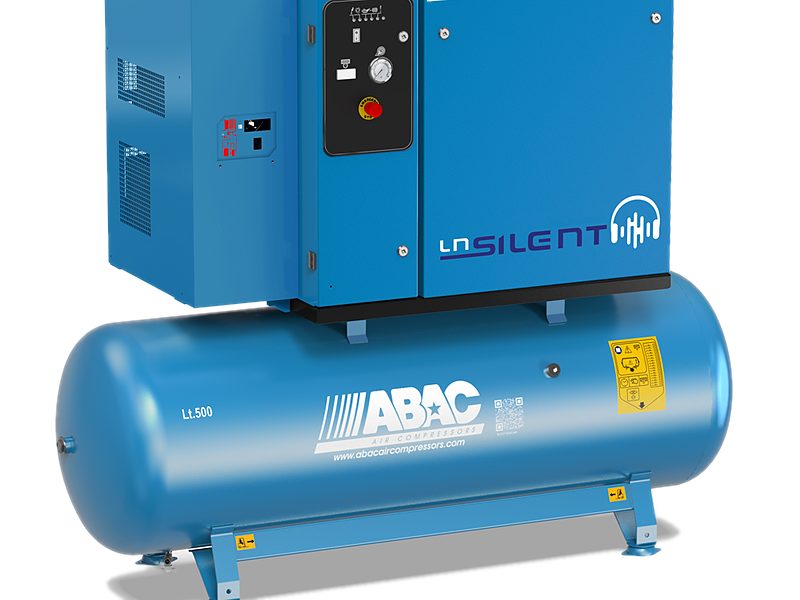

Sestava ze tří stran
Sušičku ve skříni poznáte zvenku podle dvou věcí: mřížek na levém boku, kterými odchází teplo z chladicího okruhu, a druhého panelu vedle hlavního ovládání.
Co mají všechny stroje společné
Dvoustupňový olejový agregát
Olejem mazaná jednotka s klínovými řemeny a dochlazovačem vzduchu. Dvoustupňové stlačování dává 11 bar při nižší teplotě a menším namáhání agregátu.
Skříň s protihlukovou pěnou
Plechové panely vyložené pěnou, každý sejmutelný zvlášť. Uvnitř je celý stroj — agregát, motor, řemenový převod i sušička.
Kondenzační sušička ve skříni
Tlakový rosný bod +7 °C, chladivo R513A, elektronické odpouštění kondenzátu. Připojená z výroby, bez hadic a bez místa navíc.
Ležatá tlaková nádoba 500 l
Nádoba tvoří podstavec celého stroje a nese ho na čtyřech nohách. Velký objem znamená méně startů motoru za hodinu.
Centrální ovládací panel
Hlavní vypínač, manometr, regulátor tlaku, počítadlo motohodin a tlačítko nouzového zastavení na jednom místě.
Ochrana motoru
Tepelná ochrana vypne motor při přetížení, chod řídí tlakový spínač. Stroje jsou stavěné na částečně trvalý provoz, ne na běh bez přestávky.
Dva roky záruky
Na všechny stroje platí dvouletá záruka; katalogové prodloužení na tři roky (ABA-3R) se dá dokoupit při nákupu stroje.
Ventilek radí
Tohle je celá kompresorovna v jednom kusu. Kompresor, pětisetlitrová nádoba i sušička jsou pod jedním plechem, propojené z výroby a odhlučněné dohromady. Postavíte to na podlahu, připojíte na proud a na rozvod — a z výstupu jde rovnou suchý vzduch. Vybírat začněte od toho, jestli sušičku opravdu potřebujete: na ofukování a huštění je zbytečná, na lakování nebo na rozvod vedený studenou halou je naopak to první, co si pořídíte. Teprve pak se dívejte na litry za minutu.
Časté dotazy
- Co znamená rosný bod +7 °C?
- Je to teplota, při které by se vzduch za sušičkou začal znovu srážet. Dokud je rozvod teplejší než +7 °C, zůstává vzduch suchý. Ve venkovním nebo nevytápěném vedení se proto počítá i s tím, kam až teplota v zimě klesne — tam už pomůže jen adsorpční sušička s výrazně nižším rosným bodem.
- Dá se sušička dokoupit až později?
- K těmto strojům ne — sušička je zabudovaná ve skříni a je součástí stroje. Kdo ji zatím nepotřebuje, koupí stejný stroj bez sušičky a samostatnou sušičku případně zařadí do rozvodu později.
- Jaký je rozdíl proti otevřenému provedení se sušičkou?
- Skříň a otáčky. Tytéž agregáty se sušičkou existují i v otevřeném rámu, kde se točí rychleji, dávají víc vzduchu a mají 97 až 102 dB Lwa. Tady jsou zpomalené na 87 a 88 dB a dávají vzduchu méně. Je to výměna litrů za klid.
- Co znamená X na konci kódu?
- Rozběh hvězda-trojúhelník. Motor se rozjíždí ve dvou krocích, takže proudový náraz při startu je mírnější. V kategorii to mají tři stroje: B59-4-500L2TXD, B60-5,5-500L2TXD a B70-7,5-500L2TXD.
- Kolik místa stroj zabere?
- Všech šest měří 1 943 × 738 × 1 593 mm, tedy necelé dva metry na délku a metr šedesát na výšku. Počítejte s odstupem od stěn, aby měl chladicí okruh sušičky kam odvádět teplo.
- Musí se kondenzát někam odvádět?
- Ano. Sušička i nádoba odpouštějí zkondenzovanou vodu, u sušičky to řeší elektronický odpouštěč. Kondenzát obsahuje olej, takže nepatří do kanalizace — odvádí se do odlučovače.
