Żeliwne kompresory tłokowe WALTER

Wolnoobrotowe agregaty żeliwne 2,2–7,5 kW

Zbudowane z myślą o trwałości, a nie o katalogowej wydajności. W pełni żeliwny agregat i niskie obroty (688–1 276 obr./min) sprawiają, że te maszyny wytrzymują pracę ciągłą w obróbce metali, w serwisie opon i w lakierni. Seria obejmuje 5 klas mocy i 28 wariantów elektrycznych: wykonania poziome i pionowe, zbiorniki 50–500 l, agregaty na ramie podstawy oraz wysokociśnieniowe HWK na 13 i 15 bar. Tam, gdzie nie ma prądu, pomoże benzynowy WKM 700-7/38 z silnikiem Honda. Importerem i gwarantem jest Walter Kompressortechnik Česko z Ostrawy.

Wszystkie 29 modeli WALTER

Uporządkowane według klas mocy. Wydajność to powietrze, które faktycznie dociera do warsztatu — i to według niej należy wybierać. Ssanie w nazwie modelu służy tylko do identyfikacji maszyny.

Agregaty na ramie są dostarczane bez zbiornika ciśnieniowego. W przypadku benzynowego WKM 700-7/38 w kolumnie mocy jest moc silnika Honda, a ssania się dla niego nie podaje.

#showmore#

Najszybsza droga: wybór według sytuacji

Potrzeba więcej niż 10 bar albo samego agregatu bez zbiornika? Oba warianty są opisane w części o wykonaniach, niżej na stronie.

Wybór w dwóch krokach

Pierwsze pytanie dotyczy przyłącza, drugie — ilości powietrza, która będzie potrzebna naraz.

Mam tylko zwykłe gniazdko 230 V

Na 230 V jest w całej serii 5 maszyn i wszystkie mają ten sam agregat 2,2 kW: ssanie 420 l/min, wydajność 340 l/min, 1 276 obr./min, dwa cylindry. Wybiera się więc nie wydajność, tylko wielkość zbiornika.

• WK430-3,0/50AP — 50 l · 230 V · 340 l/min
• VWK430-3,0/90AP — 90 l · pionowy · 230 V · 340 l/min
• WK430-3,0/100AP — 100 l · 230 V · 340 l/min
• WK430-3,0/200AP — 200 l · 230 V · 340 l/min
• WK430AP-PLATE — agregat na ramie · 230 V · 340 l/min

Uwaga na instalację elektryczną: 2,2 kW na 230 V oznacza wysoki prąd rozruchowy. Maszyna z reguły wymaga osobnego obwodu, wyłącznika nadprądowego o wolniejszej charakterystyce (zwykle 16 A, char. C) i przewodu zasilającego dobranego do jego długości. Dokładną wartość należy sprawdzić w instrukcji maszyny, instalację powierzyć elektrykowi, a przedłużacza na bębnie nie używać. Co zrobić, gdy wybija wyłącznik, opisuje artykuł Kompresor wybija wyłącznik nadprądowy.

Mam przyłącze trójfazowe 400 V

Do wyboru są wtedy 23 z 29 modeli. Drugie pytanie: ile powietrza potrzeba naraz? Decyduje wydajność efektywna, a nie ssanie w nazwie modelu. Potrzebną ilość można obliczyć na podstawie narzędzi — w części o zużyciu powietrza poniżej.

Do 440 l/min — jedno narzędzie, przedmuchiwanie, zszywacz, klucz grzechotkowy

Klasa 2,2 kW (340 l/min, 1 276 obr./min) lub 3,0 kW (440 l/min, 1 202 obr./min).

• WK430-3,0/100P — 100 l · 340 l/min
• WK550-4,0/270P — 270 l · 440 l/min
• VWK550-4,0/90P — 90 l · pionowy · 440 l/min
• WK550P-PLATE — agregat na ramie · 440 l/min

440–550 l/min — klucz udarowy lub pistolet lakierniczy w pracy ciągłej

Klasa 4,0 kW: wydajność 550 l/min przy 993 obr./min. O tę klasę klienci pytają w całej serii najczęściej. Kto potrzebuje 13 lub 15 bar, sięgnie po wysokociśnieniowy HWK700.

• WK650-5,5/270P — 270 l · 550 l/min
• VWK650-5,5/270P — 270 l · pionowy · 550 l/min
• WK650P-PLATE — agregat na ramie · 550 l/min

550–740 l/min — szlifierka razem z innym narzędziem, dwa stanowiska

Klasa 5,5 kW: 740 l/min przy 902 obr./min, trzycylindrowy agregat 3W.

• WK900-7,5/270P — 270 l · 740 l/min
• WK900-7,5/500P — 500 l · 740 l/min
• VWK900-7,5/270P — 270 l · pionowy · 740 l/min
• WK900P-PLATE — agregat na ramie · 740 l/min

Powyżej 740 l/min — piaskowanie, trzy punkty poboru, centralna instalacja

Klasa 7,5 kW: 1 100 l/min przy 768 obr./min, czterocylindrowy agregat 4V. Wykonania pionowego w tej klasie nie ma — albo maszyna pozioma, albo agregat na ramie ze zbiornikiem ustawionym osobno. Na 13 lub 15 bar jest wysokociśnieniowy HWK1200.

• WK1500-10/500P — 500 l · 1 100 l/min
• WK1500P-PLATE — agregat na ramie · 1 100 l/min

Nie mam w ogóle prądu

Na budowę bez przyłącza prądu, do sadu albo do napraw w terenie jest w serii jedyna maszyna z własnym silnikiem: WKM 700-7/38 z silnikiem benzynowym Honda GX200, wydajnością 316 l/min i dwoma zbiornikami po 19 l. Pracuje tylko na zewnątrz — spaliny nie mają czego szukać w hali ani w garażu.

Nadal są wątpliwości? Wystarczy zadzwonić — dobierzemy model do narzędzi, które naprawdę pracują w warsztacie.

Ile powietrza naprawdę potrzeba

Liczba w nazwie modelu (430, 550, 650, 900, 1500) to przybliżone ssanie, czyli objętość, którą agregat zasysa — rzeczywiste ssanie wynosi 420 / 530 / 630 / 880 / 1 400 l/min. Do warsztatu trafia jednak wydajność, która po stratach wynosi 79–87 % ssania: 340 / 440 / 550 / 740 / 1 100 l/min. Wybierać należy według wydajności.

Wartości to orientacyjne zakresy zależne od rodzaju i stanu narzędzia, a nie dane producentów narzędzi.

Zasada jednoczesnego poboru w trzech krokach

1. Zsumować tylko narzędzia, które będą pracować jednocześnie i bez przerwy. Tego, co pracuje krótko i na zmianę, nie wlicza się do sumy — to pokryje zbiornik.
2. Dodać 30 % na nieszczelności instalacji i jej przyszłą rozbudowę.
3. Wybrać maszynę, której wydajność jest wyższa niż otrzymany wynik.

Przykład A: klucz udarowy i pistolet do przedmuchiwania w serwisie opon, nigdy jednocześnie → 300 × 1,3 = 390 l/min → WK550-4,0/270P z wydajnością 440 l/min.

Przykład B: szlifierka w pracy ciągłej plus druga osoba z kluczem udarowym → 600 × 1,3 = 780 l/min → WK1500-10/500P, bo WK900 daje 740 l/min i pracowałby na granicy.

A ile litrów zbiornika?

Zbiornik nie zwiększa wydajności, ale zmniejsza liczbę rozruchów silnika — a to właśnie rozruchy zużywają kompresor tłokowy. Orientacyjnie 0,3–0,5 l zbiornika na 1 l/min ssania: do WK430 100–200 l, do WK550 200–270 l, do WK650 270 l, do WK900 270–500 l, do WK1500 500 l. Więcej o zbiornikach w artykule Zbiorniki ciśnieniowe i zbiorniki sprężonego powietrza.

W liczbach: przy różnicy ciśnienia załączenia i wyłączenia 2 bar zbiornik 270 l oddaje na jeden cykl 540 l powietrza swobodnego, zbiornik 100 l tylko 200 l. Przy maszynie o wydajności 550 l/min i ciągłym poborze 200 l/min oznacza to około 14 cykli silnika na godzinę zamiast 38 — czyli 2,7× mniej rozruchów. Dlatego zbiornik dobiera się o rozmiar większy, a nie dokładnie pod wydajność.

Jak czytać oznaczenie modelu (i dlaczego 5,5 to nie kilowaty)

Przykład: VWK650-5,5/270P.

Najważniejsze zdanie całej strony: liczba po myślniku to konie mechaniczne. 3,0 KM = 2,2 kW · 4,0 KM = 3,0 kW · 5,5 KM = 4,0 kW · 7,5 KM = 5,5 kW · 10 KM = 7,5 kW. W wysokociśnieniowych HWK liczba w nazwie jest oznaczeniem nominalnym, a nie parametrem: HWK700 zasysa 600 l/min, HWK1200 1 120 l/min.

Seria była wcześniej sprzedawana jako GK i VGK: WK430 to dawny GK420, WK550 = GK530, WK650 = GK630, WK900 = GK880, a WK1500 = GK1400. Na starszych zbiornikach są dawne naklejki, a adresy internetowe produktów pozostały bez zmian, aby klienci mogli znaleźć części zamienne do maszyn, które już mają. Mechanicznie to ta sama platforma w nowej generacji. W sklepie internetowym nazwy mają łącznik (WK650-5-5/270P), producent stosuje przecinek dziesiętny (WK650-5,5/270P) — to ta sama maszyna.

Pięć wykonań

Agregat jest w każdej klasie elektrycznej ten sam. Różni się to, na czym stoi i na jakie ciśnienie jest zbudowany. Piąte wykonanie jest benzynowe, do pracy bez prądu.

Kompresory poziome na zbiorniku — 13 modeli

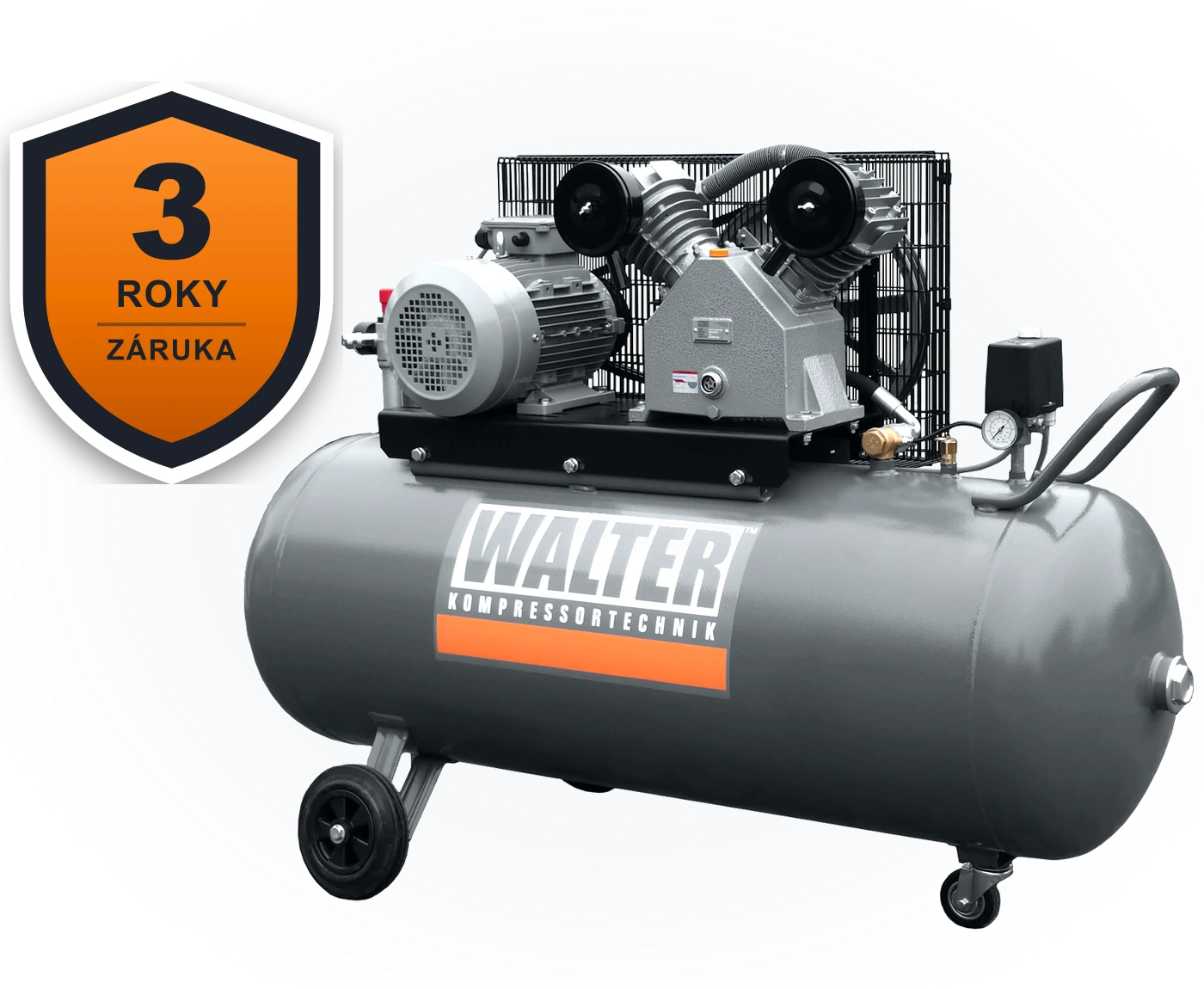

Wykonanie z największą liczbą modeli: poziomy zbiornik ciśnieniowy na kółkach, agregat na górze z osłoną pasków klinowych — maszynę można przetoczyć tam, gdzie trwa praca, a nie tylko postawić w kącie. Zakres od 2,2 do 7,5 kW, zbiorniki 50 / 100 / 200 / 270 / 500 l, wydajność 340–1 100 l/min. Trzy warianty poziome są także na 230 V (dopisek A, tylko w klasie WK430) — dwie kolejne maszyny na 230 V to pionowy VWK430-3,0/90AP i agregat WK430AP-PLATE. Przy wyborze według napięcia przyda się też przegląd kompresorów na 230 V różnych marek.

Brak miejsca? Pięć modeli pionowych

To ten sam agregat, ten sam silnik, te same obroty — zmienia się tylko ustawienie zbiornika. Wersja pionowa nie ma niższej wydajności ani innej żywotności, zajmuje mniej więcej połowę powierzchni podłogi i można ją postawić przy ścianie.

W klasie 7,5 kW (WK1500) wykonania pionowego nie ma. Kto potrzebuje więcej niż 740 l/min, musi liczyć się z maszyną poziomą albo wybrać agregat na ramie i ustawić zbiornik osobno.

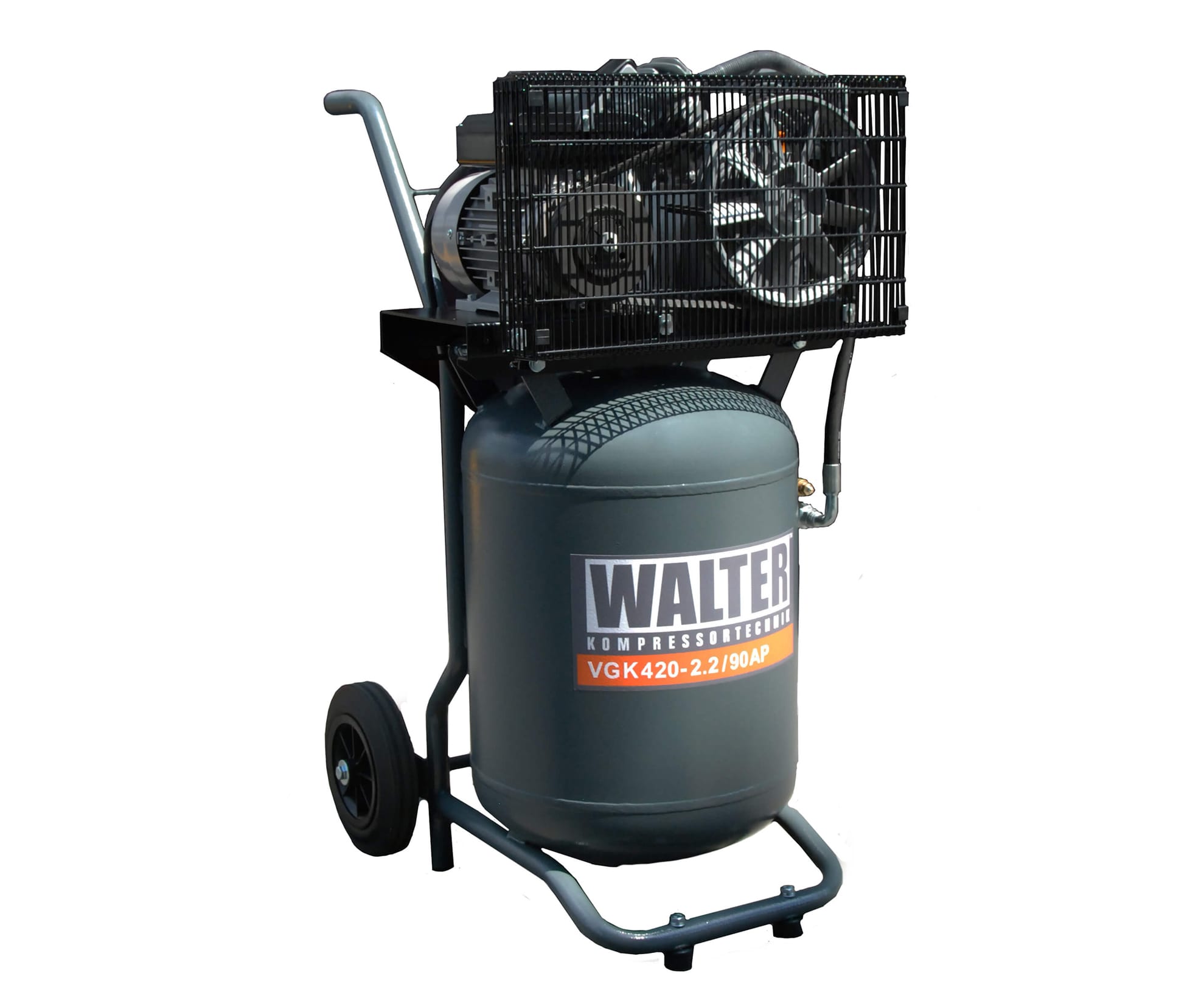

Na zdjęciu starsza naklejka VGK 420-2.2/90 AP — to ta sama maszyna, dziś oznaczana jako VWK430-3,0/90AP.

Gdy 10 bar nie wystarcza: wysokociśnieniowe HWK na 13 i 15 bar

To wybór podyktowany technologią, a nie wydajnością. Ma sens przy prasowaniu i formowaniu, próbach ciśnieniowych, niektórych zastosowaniach piaskowania i testowania oraz przy maszynach z wymaganym minimalnym ciśnieniem powyżej 10 bar. Do zwykłego warsztatu, kluczy udarowych i lakierowania sensu nie ma: tam za wykonanie wysokociśnieniowe tylko się zapłaci, a powietrza będzie mniej.

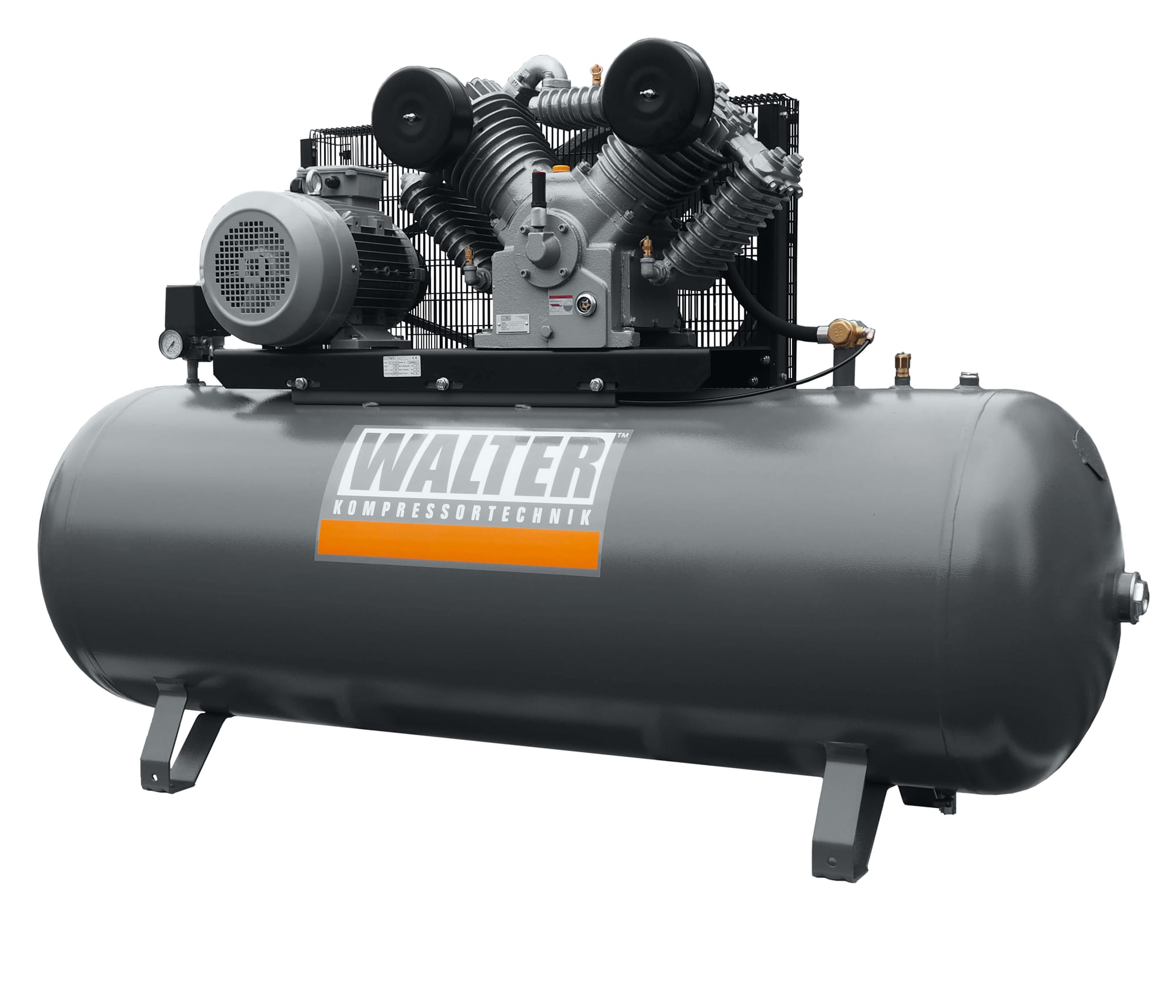

Zdjęcie poglądowe — wykonanie wysokociśnieniowe różni się głowicą cylindrów i zaworami.

Za ciśnienie płaci się powietrzem: klasa 4,0 kW daje 550 l/min przy 10 bar, 500 l/min przy 13 bar (−9 %) i 470 l/min przy 15 bar (−15 %). W klasie 7,5 kW to 1 100 → 960 (−13 %) → 900 l/min (−18 %). Porównywać zawsze należy wydajność przy własnym ciśnieniu roboczym, a nie maksimum maszyny.

Napełnienie zbiornika 270 l do 13 bar zajmuje około 7,0 minuty, do 15 bar 8,6 minuty. Najniższe obroty w całej serii ma paradoksalnie najwyższe ciśnienie: HWK1200-10/500P-15P pracuje z prędkością 688 obr./min. Adresy produktów wysokociśnieniowych zawierają numery innych serii (HWK700 → hwk650, HWK1200 → hwk1500) — to tylko historyczne nazewnictwo.

Zbiornik już jest? Sześć agregatów na ramie podstawy

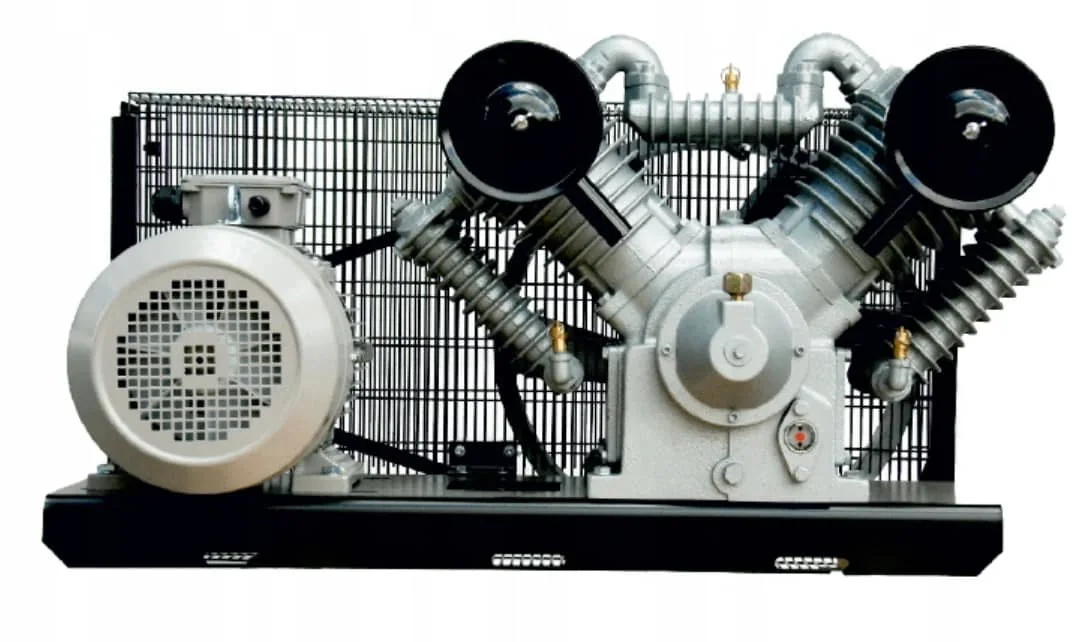

P-PLATE to żeliwny agregat z silnikiem na ramie podstawy, bez zbiornika ciśnieniowego. Dokładny zakres dostawy (wyłącznik ciśnieniowy, armatura) chętnie potwierdzimy telefonicznie — podłączenie do istniejącego zbiornika jest zawsze indywidualne. W sklepie internetowym pozycje te nazywają się „Żeliwny agregat WK… na ramie podstawy”.

Kiedy go wybrać: gdy zużył się agregat przy sprawnym zbiorniku z ważnym przeglądem, gdy potrzebne jest drugie źródło do istniejącej instalacji albo przy budowie własnego zestawu lub jednostki mobilnej. Na co zwrócić uwagę: przeglądy i atest zbiornika ciśnieniowego pozostają po stronie użytkownika, a agregat nie ma własnego zapasu powietrza. Osobne zbiorniki można znaleźć w kategorii Zbiorniki ciśnieniowe i zbiorniki powietrza.

Bez prądu: benzynowy WKM 700-7/38

Silnik benzynowy Honda GX200 o mocy 4,3 kW napędza trzycylindrowy agregat tłokowy, a powietrze gromadzi się w dwóch zbiornikach po 19 l. Wydajność 316 l/min odpowiada najmniejszej klasie elektrycznej, ale maszyna nie potrzebuje przyłącza prądu: na budowie, w sadzie czy w terenie przetacza się ją na przednim kółku jak taczkę.

Ze względu na spaliny pracuje tylko na zewnątrz. Konserwacja obejmuje także silnik — oprócz oleju kompresorowego wymienia się olej silnikowy, czyści filtr powietrza silnika i sprawdza świecę zapłonową. Szczegóły są na karcie produktu WKM 700-7/38.

Dane wyliczone — czego nie podaje karta katalogowa

Poniższe wielkości wyliczyliśmy z parametrów maszyn, aby można było porównywać maszyny między sobą i z innymi konstrukcjami.

Jak to policzyliśmy: sprawność objętościowa to wydajność podzielona przez ssanie. Czas napełniania = pojemność zbiornika × ciśnienie ÷ wydajność — izotermiczne oszacowanie napełniania od zera bez poboru, rzeczywiste wartości są nieco wyższe. Wysokociśnieniowe HWK napełniają się dłużej: HWK700 do 13 bar 7,0 min, do 15 bar 8,6 min; HWK1200 6,8 i 8,3 min. Przy porównywalnym skoku tłoka stosunek obrotów odpowiada też stosunkowi drogi ślizgu pierścienia — WK1500 (768 obr./min) pokonuje więc w ciągu godziny pracy drogę o około 40 % krótszą niż WK430 (1 276 obr./min).

Cylindry 2V / 3W / 4V: dwa cylindry w układzie V, trzy w układzie W, cztery w dwóch parach V. To, że większy WK650 (4,0 kW) ma dwa cylindry, a mniejszy WK550 trzy, nie jest błędem — WK650 nadrabia to większą średnicą cylindra i niższymi obrotami (993 wobec 1 202).

Dlaczego właśnie żeliwny WALTER

W porównaniu ze zwykłymi szybkoobrotowymi agregatami aluminiowymi, które pracują w zakresie 2 000–3 400 obr./min, ta seria ma — zależnie od klasy — od 1,6 do 5× krótszą drogę ślizgu pierścienia na godzinę pracy, żeliwną tuleję, którą można obrobić, oraz części zamienne u importera w Czechach. Lekka maszyna szybkoobrotowa to dobry wybór do użytku dorywczego i przenoszenia — ta seria jest odpowiedzią na pracę ciągłą. Pozostałe maszyny marki można znaleźć na stronie WALTER.

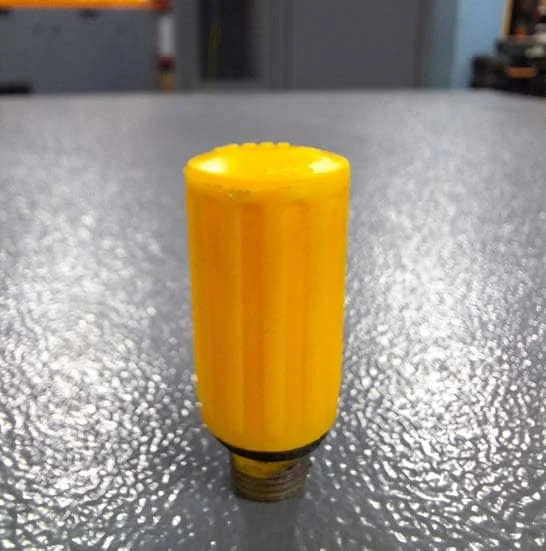

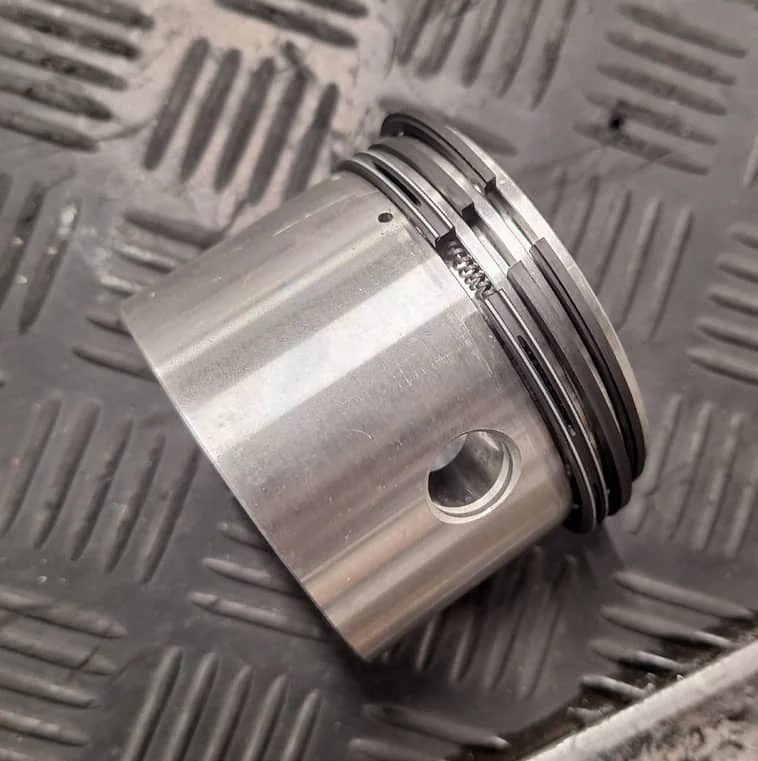

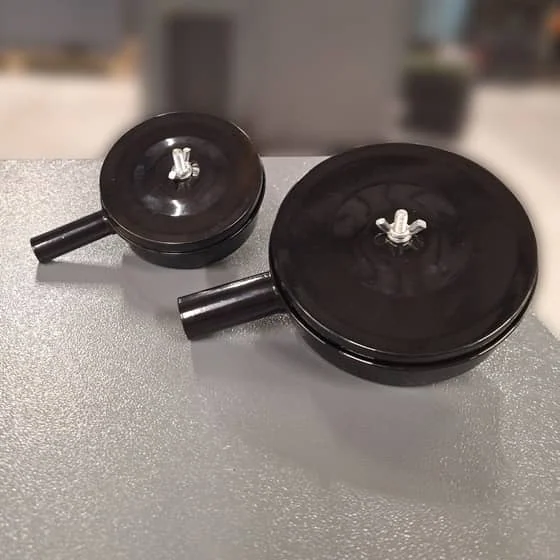

Co nowego w generacji 2025

Gwarancja 3 lata i konserwacja, która ją utrzyma

Co obejmuje gwarancja

Gwarancji udziela Walter Kompressortechnik Česko s.r.o. (Ostrawa). Rejestracja maszyny na waltercesko.cz przedłuża gwarancję do 36 miesięcy od daty zakupu; podstawą zgłoszenia jest dowód zakupu.

• Rozpatrzenie reklamacji w ciągu 14 dni roboczych, uznana naprawa bezpłatnie i w ciągu 30 dni; gwarancja wydłuża się o czas naprawy.
• Po 4 naprawach i kolejnej wadzie przysługuje prawo do wymiany maszyny na wolną od wad.
• Przewidziane przeglądy I–V (6. / 12. / 18. / 24. / 30. miesiąc) można wykonywać także samodzielnie — warunkiem są oryginalne części i płyny oraz zachowany dowód ich zakupu.

Pełne warunki opisuje artykuł 3-letnia gwarancja na kompresory tłokowe WALTER.

Harmonogram konserwacji

Wskazówka diagnostyczna: olej jaśniejszy niż przy wlewaniu oznacza wodę w oleju, ciemniejszy — przegrzanie. W obu przypadkach olej trzeba od razu wymienić i szukać przyczyny: niespuszczony kondensat w zbiorniku, zapchany filtr, niewystarczające chłodzenie pomieszczenia. Wodę ze zbiornika może spuszczać samoczynnie automatyczny spust kondensatu.

Ventilek radzi

Nie kupujemy według liczby w nazwie.

Sześćset pięćdziesiąt to przybliżone ssanie — do warsztatu popłynie pięćset pięćdziesiąt. Liczymy tylko narzędzia, które naprawdę będą pracować naraz, dodajemy 30 % na nieszczelności i dopiero wtedy wybieramy. Potem zerkamy na obroty: WK1500 o mocy siedmiu i pół kilowata kręci się z prędkością 768 obrotów na minutę — dlatego te maszyny pracują jeszcze długo po tym, jak szybkoobrotowy agregat się zajeździ. A zbiornik lepiej brać o numer większy: maszynę zużywają rozruchy, a nie motogodziny.

• Jak i dlaczego prawidłowo wykonywać konserwację kompresora
• Hałaśliwość kompresora i na co zwrócić uwagę

Transport, uruchomienie i części zamienne

Transport. Maszyny wysyłamy jako przesyłki paletowe. Przy większych modelach (270 i 500 l, masa powyżej 150 kg) do rozładunku potrzebny jest wózek widłowy, rampa albo trzy osoby. Przesyłkę należy sprawdzić przed podpisaniem odbioru.

Instalacja. Równe podłoże i przewód zasilający dobrany do mocy; w wersjach 230 V osobny obwód i wyłącznik nadprądowy o wolniejszej charakterystyce zgodnie z instrukcją maszyny. Przed pierwszym uruchomieniem należy sprawdzić poziom oleju, a po pierwszych 8 godzinach dokręcić głowice momentem 25 Nm. Uruchomienie i późniejszy serwis zapewniamy — patrz nasze usługi.

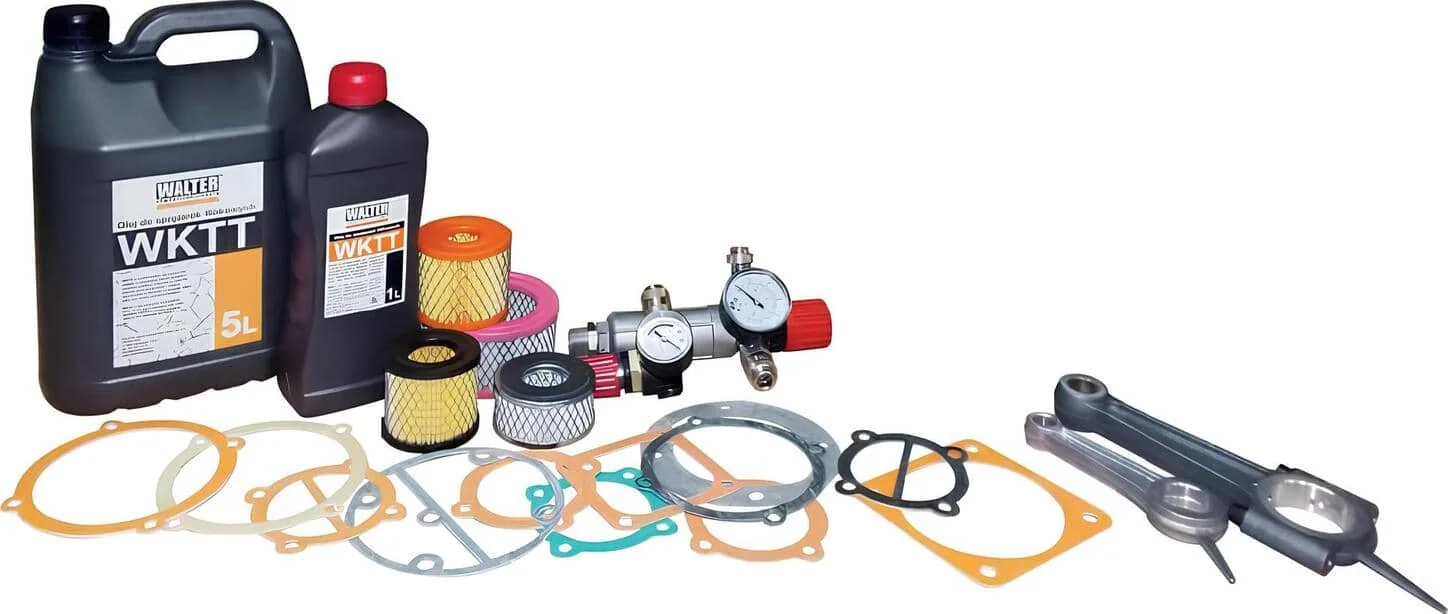

Serwis i części. Agregat jest zaprojektowany do naprawy, a nie do wymiany w całości. Typowe pozycje: olej WKTT 1 l i 5 l, filtr ssący i wkład, uszczelki głowic, płytki zaworowe, paski klinowe, pierścienie i korbowody — części są w dużej mierze wspólne dla poszczególnych klas. Części zamienne zapewniamy za pośrednictwem importera w Czechach; przy zamówieniu prosimy podać także dawne oznaczenie GK z naklejki. Oleje do kompresorów są w kategorii Oleje do kompresorów.

Najczęściej zadawane pytania

Kierować się ssaniem czy wydajnością?

Ssanie to objętość, którą agregat zasysa; wydajność to powietrze, które faktycznie trafia do warsztatu. W tej serii wynosi ona od 79 do 87 % ssania, konkretnie 340 / 440 / 550 / 740 / 1 100 l/min zależnie od klasy. Dobierać należy zawsze według wydajności — liczba w nazwie służy tylko do identyfikacji maszyny.

Co oznacza 5,5 w oznaczeniu — czy to kilowaty?

Nie. To moc silnika w koniach mechanicznych: 3,0 KM = 2,2 kW, 4,0 KM = 3,0 kW, 5,5 KM = 4,0 kW, 7,5 KM = 5,5 kW i 10 KM = 7,5 kW. Oznaczenie WK430-3,0 nie oznacza więc 3 kW, tylko 2,2 kW.

Jaki zbiornik do jakiej mocy?

Orientacyjnie od 0,3 do 0,5 litra zbiornika na 1 l/min ssania: do WK430 od 100 do 200 l, do WK550 od 200 do 270 l, do WK650 270 l, do WK900 od 270 do 500 l, do WK1500 500 l. Zbiornik nie zwiększa wydajności, ale zmniejsza liczbę rozruchów: przy maszynie o wydajności 550 l/min i poborze 200 l/min silnik załącza się przy zbiorniku 270 l około 14 razy na godzinę, przy zbiorniku 100 l 38 razy.

Czy zwykłe gniazdko udźwignie wersję 230 V?

Silnik ma 2,2 kW i wysoki prąd rozruchowy, dlatego potrzebuje osobnego obwodu, wyłącznika nadprądowego o wolniejszej charakterystyce (zwykle 16 A, char. C, dokładna wartość jest w instrukcji) i przewodu zasilającego dobranego do długości. Nie należy używać przedłużacza na bębnie, a instalację najlepiej powierzyć elektrykowi. Na 230 V jest w serii 5 modeli, wszystkie 2,2 kW.

Jak uzyskać 3 lata gwarancji?

Rejestrując maszynę na waltercesko.cz. Gwarancja wynosi wtedy 36 miesięcy od zakupu, reklamacja jest rozpatrywana w ciągu 14 dni roboczych, a po 4 naprawach i kolejnej wadzie przysługuje prawo do wymiany maszyny. Przeglądy można wykonywać także samodzielnie, pod warunkiem użycia oryginalnych części i zachowania dowodu zakupu.

Czym różni się WK od GK?

Mechanicznie niczym. WK to nowe oznaczenie importera, GK pierwotne: WK430 = GK420, WK550 = GK530, WK650 = GK630, WK900 = GK880, WK1500 = GK1400. Liczba w GK odpowiada rzeczywistemu ssaniu, liczba w WK jest przybliżona.

Czy w ofercie jest kompresor, który nie potrzebuje prądu?

Tak, benzynowy WKM 700-7/38 z silnikiem Honda GX200: wydajność 316 l/min, ciśnienie 10 bar, dwa zbiorniki po 19 l i 82 kg na kółku. Pracuje tylko na zewnątrz — na budowie, w sadzie albo w terenie.
