Sestava kompresor + sušička + filtrace - SAP4T/300

Kód: SAP4T/300
ZDARMAZDARMA 109 327 Kč –9 %

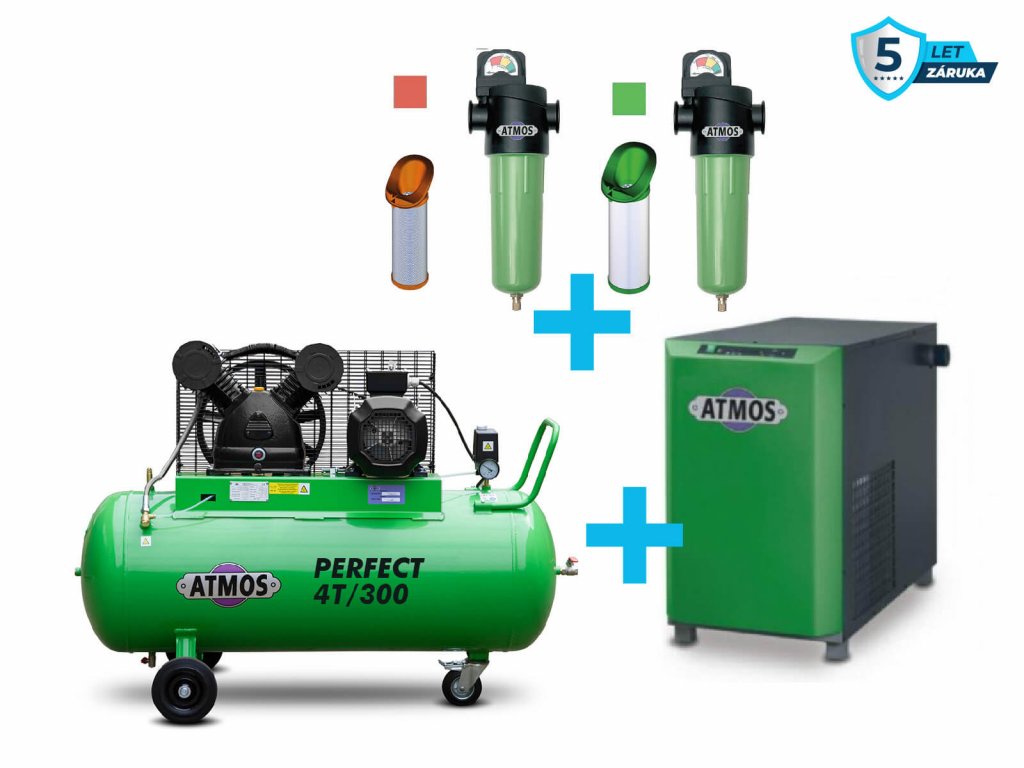

4 T 300 pistovy kompresor atmos perfect
109 327 Kč –9 % 100 006 Kč / sada 82 650 Kč bez DPH
Momentálně nedostupné
Můžeme doručit do:
17.2.2022

Sestava pístového kompresor ATMOS Perfect s motorem 4 kW na 300 litrové nádobě. Špičkový výkon 500 l/min při maximálním tlaku 12,5 bar je dále filtrován pomocí filtrů NGF řady SF a HF. Vzduch se dle normy ISO 8573 dostává na tyto hodnoty : Kvalita ISO pevných částic : 1 s maximální velikostí do 0,01. Kvalita ISO oleje : 1 o objemu méně než 0,01/m³. Dále je stlačený vzduch vysušen pomocí kondenzační sušičky AHD na rosný bod +3°C. Součástí sestavy jsou také šroubení, hadice a další fitinky potřebné pro spojení jednotlivých produktů.

Detailní informace

Detailní popis produktu

Litinový kompresor ATMOS Perfect 4T/300

Popis kompresoru

Průmyslový, pomaloběžný, litinový, pístový kompresor pro profesionální výrobu stlačeného vzduchu vhodný pro pravidelný každodenní provoz přerušovaného charakteru s určením do řemeslnických provozoven (autoservisy, pneuservisy, lakovny, montážní dílny, apod.) Tři volitelné varianty kompresoru s horizontálními vzdušníky splňují většinu požadavků ve smyslu dostatečné objemové zásoby vzduchu a tím méně často dynamicky namáhaného soustrojí nebo čtvrtou variantou prosté úspory místa v provozovně s půdorysnou plochou pod 0,5 m2. (Varianta na vertikálním vzdušníku.) Ideální pracovní stroj – v posledních letech je Perfect instalován v řadě bioplynových stanic v ČR i zahraničí, kde spolehlivě pracuje v nepřetržitých provozech. Za podmínky správného nadimenzování z hlediska zatížení a četnosti spínání. Pracovní podmínky jsou uvedeny v příslušném návodu na obsluhu a údržbu, který je standardní součástí záruční dokumentace.

Konstrukce kompresoru Perfect

Klíčovým atributem v rámci návrhu technického řešení konstrukce kompresoru typové řady Perfect, zadaným konstruktérům a technologům firmy ATMOS, byla (a stále je) . VYSOKÁ SPOLEHLIVOST

Základní dispozice kompresoru je horizontální nebo vertikální, určená primárně k umístění na vzdušník. Kompresor je spojen s elektromotorem přes klínový řemen, který je navržen s ohledem na max. životnost ložisek. Součástí pístového agregátu je velký chladicí ventilátor, který prohání vzduch přes bohatě dimenzovaná chladicí žebra hlavy a válců s dostatečnou plochou. Elektrický motor je chráněn proti přetížení (nadproudovou ochranou). Kompresor je vybaven jednoduchým tlumením vibrací gumovými elementy (gumová kolečka, popř. silentblok)

Robustní litinový pístový agregát o nízké rychlosti otáčení

Kompresor Perfect 4 je osazen jednostupňovým dvouválcovým pomaloběžným agregátem z jakostní litiny. Ve srovnání s relevantními modely, se pístový agregát, díky dodržení specifických výrobních tolerancí, vyznačuje relativně vysokou účinností přeměny elektrické energie na stlačený vzduch. Léty prověřený pístový agregát LB 50 pracuje v oblasti otáček, které jsou pro jeho činnosti nejoptimálnější. Nízký počet otáček ve spojení s uložením ložisek klikové hřídele v bohatě dimenzované klikové skříni z jakostní litiny je základním předpokladem vysoké spolehlivosti stroje i relativně nízké úrovně emitovaného hluku. Tříválcový agregát má rovnoměrný chod a celkový výkon je rozložen (po 33,3%) do třech prvků (válců).

Regulace kompresoru

Dvoupolohová: start-stop ekonomická regulace chodu umožňuje běh stroje jen po nezbytnou dobu nutnou pro zajištění stabilní dodávky stlačeného vzduchu do systému rozvodu stlačeného vzduchu.

Rychlý a komfortní servisní přístup

Otevřená verze kompresoru zajišťuje pohodlný přístup ke všem konstrukčním uzlům stroje a rychlý a efektivní
servisní zásah. Ventilátor je umístěn tak, aby mohl být snadno čištěn. Vzduchový filtr, klínový řemen, olejové hrdlo, olejoznak a další klíčové „servisní" komponenty jsou jednoduše přístupné.

Nižší úroveň hlučnosti

Díky bohatě dimenzovanému bloku z jakostní litiny ve spojení s nízkou rychlostí otáčení, je základní úroveň hluku emitovaná soustrojím, ve srovnání s relevantními pístovými kompresory významně nižší.

Montáž, výroba – zkoušky a kontrola jakosti

Každý jednotlivý kus pístového kompresoru Perfect má svého konkrétního mechanika, který jej složil a který je přímo zodpovědný za konkrétní kus stroje. Každý mechanik, má nad sebou kontrolního pracovníka, který v pravidelných intervalech dohlíží na proces výroby a který provede důkladné zkoušky a testy finálního výrobku.

Neexistuje tak výrobek, který by byl puštěn na prodejní trh bez řádných zkoušek.

Garance a záruky

S ohledem na vysokou spolehlivost výrobku a získaných zkušeností od řady spokojených koncových uživatelů (řádově tisíce instalací v ČR i zahraničí od zahájení výroby v roce 2004) poskytuje výrobce – ATMOS Chrást s.r.o. na pístový kompresor řady Perfect (při splnění všech podmínek pro provoz obsluhu a údržbu uvedených v záruční dokumentaci) mimořádně dlouhou záruku v délce 50 měsíců a naše společnost jako jediná na trhu prodlužuje tuto dobu na celých 5 let. Platí v případě dodržení záručních podmínek.

Základní data

Pístový agregát LB 50
Počet a uspořádání válců 3 W
Počet stupňů komprese jednostupňový
Nasávané množství 0,700 (m3/min)
Výkonnost vztažená na sací podmínky 0,500 (m3/min)
Jmenovité otáčky pístového agregátu 1 100 ot/min
Vypínací tlak 12,5 bar
Spínací tlak 8 bar
Tlaková nádoba (vzdušník) 300 l
Provedení vzdušníku horizontální

Pohon

Typ pohonu elektromotor
Jmenovitý výkon 4 kW
Jmenovité napětí 400/50 V/Hz
Jmenovité otáčky 2 872 min
Provedení stroje IP54

Ostatní parametry kompresoru

Emisní hladina akust. tlaku A LpA (Kompresor) 76 dB(A)
Objem olejové náplně kompresoru 1,5 l
Objem vzdušníku 300 L
Rozměry 1 650 x 700 x 1 100 mm
Hmotnost 195 kg
Výstup stlačeného vzduchu G 1/2"
Průřez kabelu 5 x 1,5 YSLY
Druh pracovní prostředí ČSN 33 2000-3
Teplota pracovního prostředí +5 až +45 °C
Jištění 20A vypínací charakteristika D

Vybavení sestavy kompresoru

Vzduchový filtr ano
Manometr pro tlak vzdušníku ano
Pojistný ventil ano
Vypouštěcí ventil kondenzátu ze vzdušníku ano
El.kabel s vidlicí ano
Tlakový spínač s nadproudovou ochranou ano
Chladící lamely pro zvýšení chlazení ano
Rosný bod vysušeného vzduchu +3°C
Kvalita ISO pevných částic 1
Kvalita ISO zbytkového olej 1
Maximální velikost pevných částic (µm) 0,01
Zbytkový olej (mg/m3) méně než 0,01
Účinnost zachycení a filtrace 99,999+%

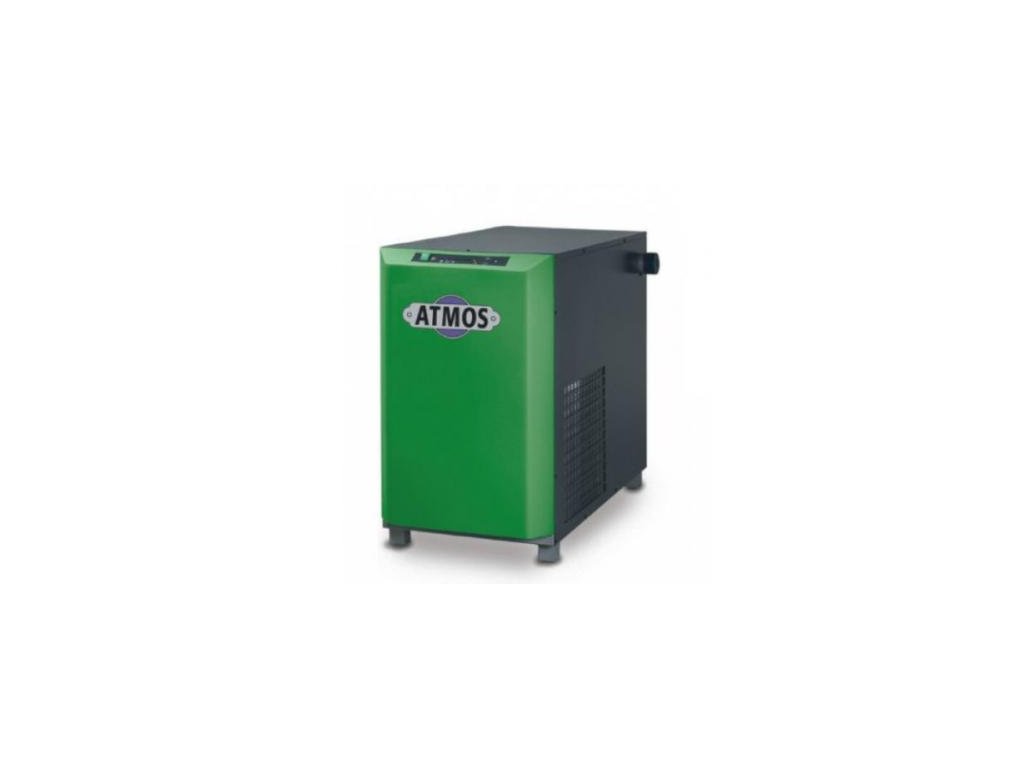

Kondenzační sušič stlačeného vzduchu řady AHD

Moderní technicky vyspělé sušiče vzduchu řady AHD, s tradicí již od roku 1948, patří mezi špičkové produkty ve své kategorii na světovém trhu.
Svým kapacitním rozsahem, pokrokovým konstrukčním a spolehlivým řešením, jsou předurčeny pro široké spektrum využití, ve všech průmyslových oblastech.

Charakteristické rysy řady AHD Limitní provozní podmínky
silný a efektivní výkon v kompaktních rozměrech
značně zredukované provozní a servisní náklady
minimální nároky na údržbu
vysoká spolehlivost
jednoduchá instalace
extrémně tichý provoz
Max. vstupní tlak : 16 Bar
Min. vstupní tlak : 3 Bar
Max. teplota vstupního vzduchu : +49°C
Min. vstupní teplota vzduchu : +4,4°C
Max. teplota prostředí : +43°C
Min. teplota prostředí : +4,4°C

Korekční součinitele pro různé provozní podmínky

Teplota
Přiváděného vzduchu °C
Pracovní tlak (Bar)
4 5 6 7 8 9 10
25 1,50 1,57 1,63 1,67 1,72 1,76 1,81
30 1,08 1,13 1,18 1,22 1,25 1,29 1,33
35 0,87 0,92 0,96 1,0 1,03 1,07 0,93
40 0,72 0,77 0,81 0,84 0,87 0,91 0,93
45 0,60 0,62 0,68 0,71 0,74 0,78 0,80

FILTRAČNÍ ELEMENTY NGF

barva
vložky
řada typ třída kvality
ISO
pevných
látek
třída
kvality
ISO olej
velikost
pevných látek
μm
účinnost
zachycení
částic
obsah zbytkového
oleje
mg/m³
max. Δp
suchého
filtru
bar
max. Δp
smáčeného
filtru
bar
Vzduchové filtry ngf - SF SF Centriflex 3 5 3 - 5 0,06 0,07
Vzduchové filtry ngf - PF PF Univerzální filtr 2 4 1 99,999+% 2 0,04 0,1
Vzduchové filtry ngf - HF HF Vysoce výkonný jemný filtr 1 1 0,01 99,999+% méně než 0,01 0,04 0,12
Vzduchové filtry ngf - UF UF Vysoce výkonný velmi jemný filtr 1 1 0,01 99,999+% méně než 0,0013 0,6 0,14
Vzduchové filtry ngf - CF CF Filtr s aktivním uhlím 1 1 0,01 99,999+% méně než 0,0044 0,07 -

Doplňkové parametry

Kategorie: Pístové profi kompresory Atmos perfect
Záruka: 5 let
Typ kompresoru: Pístový kompresor
Tlak: 12,5 Bar
Sací výkon: 700 l/min
Výtlak: 500 l/min
Objem tlakové nádoby: 300 L
Provedení tlakové nádoby: Ležatá
Připojení: 1/2"
Příkon motoru: 4,0 kW
Napětí sítě: 400/50 V/Hz
Otáčky: 1 100 ot/min
Počet válců: 3
? Počet stupňů: 1 stupňový
Mazání: Olejové
? Hlučnost: 76 dB(A)
Rozměry: 1 650 x 700 x 1 100 mm
Hmotnost: 195 kg
Záruka: 5 let pouze u nás
Příslušenství: Kolečka, Madlo
Motor: Elektrický
Odhlučněný: Ne
Pohon: Klínové řemeny
Sušička vzduchu: Ano
Využití: Profesionální
Zástavba: Mobilní
Rosný bod vysušeného vzduchu: +3°C
Kvalita ISO pevných částic: 1
Kvalita ISO zbytkového olej: 1
Maximální velikost pevných částic (µm): 0,01
Zbytkový olej (mg/m3): méně než 0,01
Účinnost zachycení a filtrace: 99,999+%
