Šroubové kompresory ATMOS SMARTRONIC
★ Vlajková loď ATMOS
SmartTronic
integrovaná kompresorová stanice
Olejem mazané vzduchem chlazené šroubové kompresory 30–110 kW. Šroubový blok A150 V. generace, Fúzní sušič, frekvenční měnič Danfoss. Tradice české výroby od roku 1899.
SmartTronic — vlajková řada ATMOS pro největší průmyslové podniky

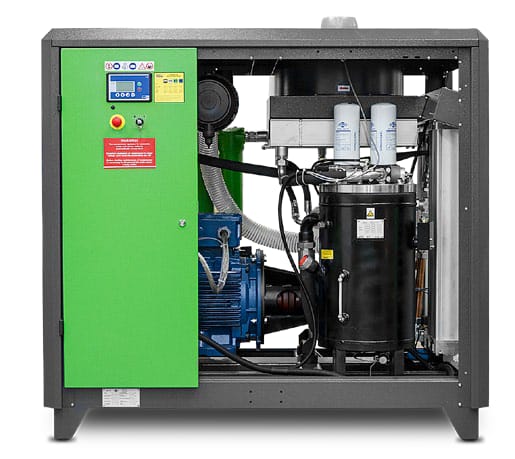

Integrovaná kompresorová stanice stavebnicové koncepce — nabízíme od základního šroubového kompresoru až po plnou verzi se jedinečnou jednotkou fúzního sušení. Vhodným umístěním dílů ve společné skříni vzniklo kompaktní uspořádání kompresorové stanice se snadným připojením na vzduchotechniku.
Klíčový komponent je vlastní šroubový blok A150 5. generace, vyvinutý ve spolupráci s katedrou šroubových kompresorů londýnské City University. Speciální N-profil zubů rotorů přináší nejlepší energetickou účinnost na trhu, vysokou odolnost vůči vibracím a mimořádnou spolehlivost.
Spolehlivý partner s tradicí 110+ let
Strojírenská výroba má v našem závodě více než stodesetiletou tradici. První šroubové kompresory byly v Atmosu Chrást vyrobeny v 80. letech minulého století a jejich sortiment je neustále inovován a rozšiřován. Vlastní vývoj a výroba klíčových komponent, přesnost výroby v řádu tisícin milimetru, špičkové obráběcí stroje a zkušení kompetentní lidé ve vývoji a výrobě.
Tři vrcholové konfigurace dle výkonové třídy
SmartTronic ST 30+
30 kW premium model. Výtlak 6,1 m³/min při 7,5 bar. Blok A150 5. generace. Pro střední průmyslové podniky s nepřetržitým provozem.

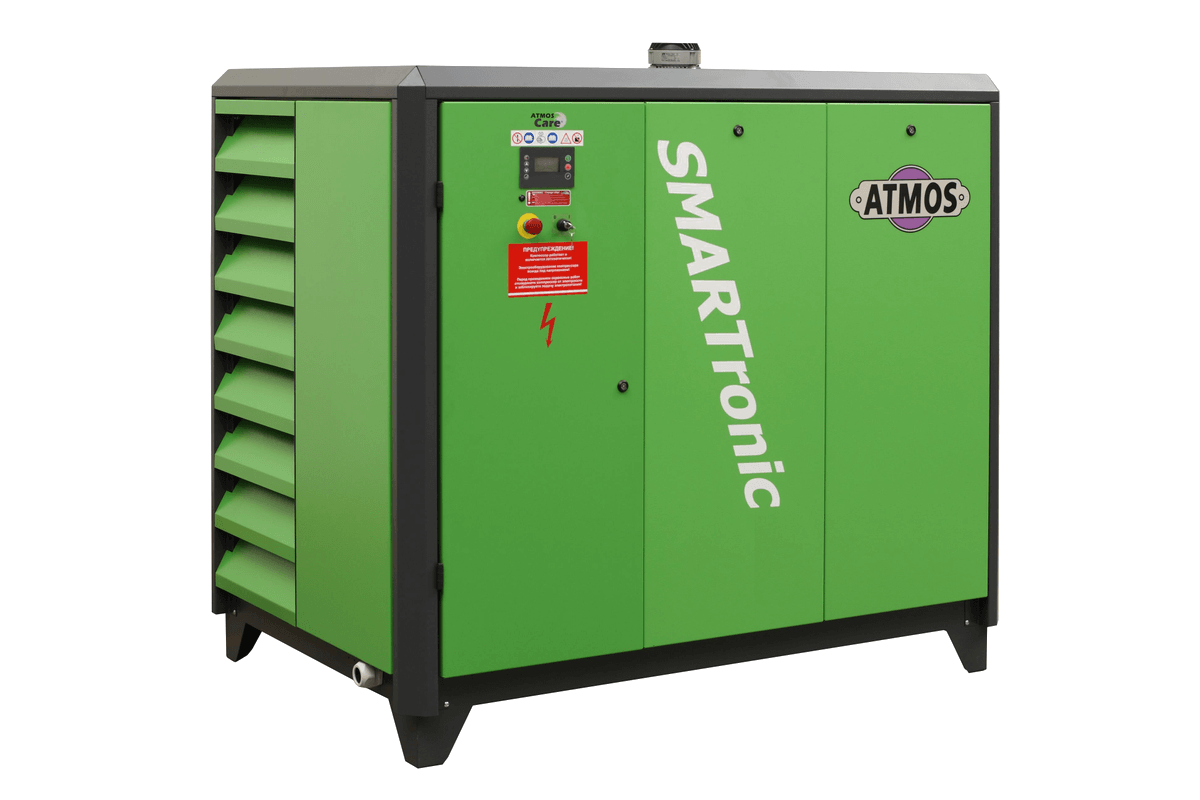

SmartTronic ST 55 Vario+
55 kW Vario s frekvenčním měničem Danfoss VLT. Výtlak 8,9 m³/min. Pro velké výrobny s nepravidelnou spotřebou.

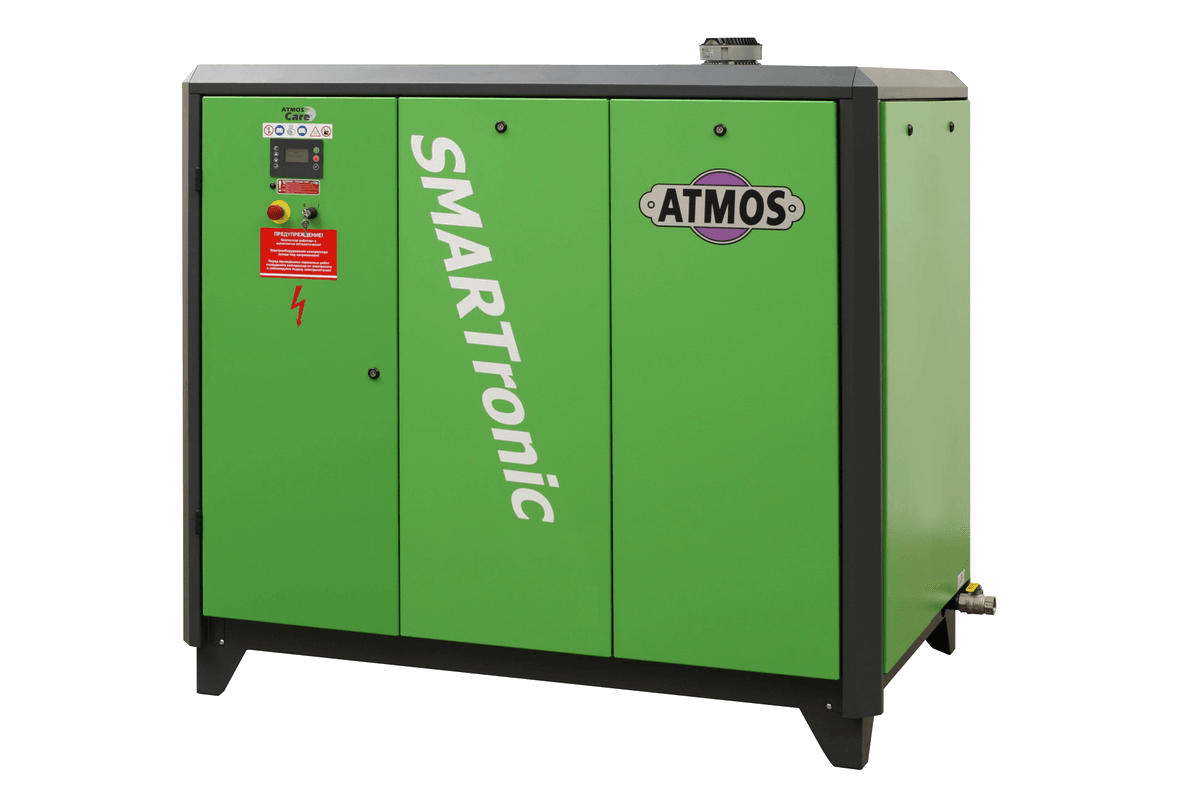

SmartTronic ST 110
110 kW vrchol řady. Výtlak 19,1 m³/min při 7,5 bar. Blok SCA-20-G-R. Pro největší průmyslové podniky (automotive, elektrárny, cementárny).
Přehled všech 35 variant SmartTronic
20 modelů × Standard / FD (s integrovaným Fúzním sušičem). Klikněte na výkonovou třídu pro zobrazení všech variant. 5 nejvyšších modelů (ST 75 Vario+, 90, 90 Vario, 110, 110 Vario) FD verzi nemá.
▸
30 kW
4 variant
Vstup do prémia. Střední průmyslové podniky 30–60 osob, automotive subdodavatelé, plastikářské závody.
6,1–6,2 m³/minpři 7,5 bar
od 337 493 Kčs DPH 21 %
Zobrazit 4 variant
▸
37 kW
8 variant
Střední výkon. Větší výrobny, lakovny s několika kabinami, dřevoobráběcí provozy s CNC.
6,7–7,3 m³/minpři 7,5 bar
od 359 576 Kčs DPH 21 %
Zobrazit 8 variant
▸
45 kW
8 variant
Velká výrobna. Lakovny, kovárny, plastikářské vstřikolisy 800-1500 t.
7,8–8,4 m³/minpři 7,5 bar
od 377 392 Kčs DPH 21 %
Zobrazit 8 variant
▸
55 kW
6 variant
Větší kovárny, automotive subdodavatelé, větší výrobny s 50+ pneumatickými pracovišti.
8,8–8,9 m³/minpři 7,5 bar
od 441 626 Kčs DPH 21 %
Zobrazit 6 variant
▸
75 kW
5 variant
Premium výkon. Velké automotive závody, plastikářské megastroje, centrální tlakové stanice.
12,7–13,4 m³/minpři 7,5 bar
od 617 197 Kčs DPH 21 %
Zobrazit 5 variant
▸
90 kW
2 variant
Vrchol řady. Největší průmyslové podniky, automotive závody, elektrárny, cementárny.
16,8 m³/minpři 7,5 bar
od 738 536 Kčs DPH 21 %
Zobrazit 2 variant
▸
110 kW
2 variant
Vlajková loď. Rozsáhlé výrobní haly, automotive (Škoda, Hyundai), elektrárny, hutě.
19,1 m³/minpři 7,5 bar
od 887 390 Kčs DPH 21 %
Zobrazit 2 variant
Jak vybrat správný SmartTronic model
30–37 kW (ST 30+ / 37 / 37+) → střední průmyslové podniky 30–60 osob, automotive subdodavatelé, plastikářské závody s 3–5 vstřikolisy.
45–55 kW (ST 45 / 45+ / 55 / 55 Vario+) → velké výrobny, lakovny, kovárny. Plus (+) verze přidávají 10–15 % vyššího výtlaku při stejném motoru.
75–110 kW (ST 75 / 90 / 110 + Vario) → největší průmyslové podniky, automotive závody (Škoda, Hyundai), elektrárny, cementárny, hutě.
Vario verze → provozy s nepravidelnou nebo proměnlivou spotřebou. Frekvenční měnič Danfoss VLT ušetří 20–30 % energie. Návratnost typicky 2–3 roky.
FD verze (Fúzní sušič) → potřebujete suchý vzduch (rosný bod +5 ÷ −20 °C). Integrované řešení — bez samostatného sušiče. Šetří energii i prostor. Standardně obsahuje filtr + cyklonový separátor.
#ShowMore#
Klíčové výhody řady SmartTronic
Klíčové technologie SmartTronic

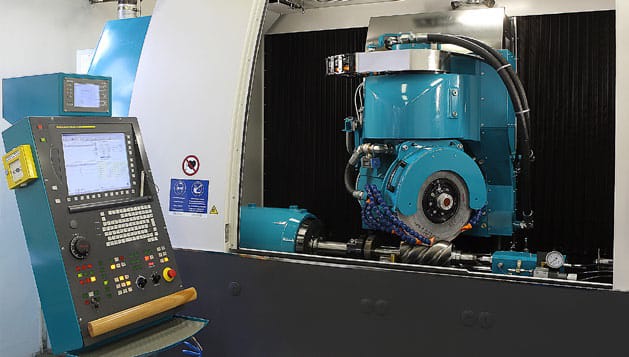

Šroubový blok A150 — V. generace
Pro celkovou energetickou účinnost kompresorové stanice je jednou z klíčových komponent vlastní šroubový blok A150, který byl vyvinut ve spolupráci s katedrou šroubových kompresorů londýnské City University.
Vyznačuje se speciálním N-profilem zubů rotorů 5. generace. Nejnovější technologie šroubových kompresorů přináší zatím nejlepší energetickou účinnost šroubového bloku na trhu.

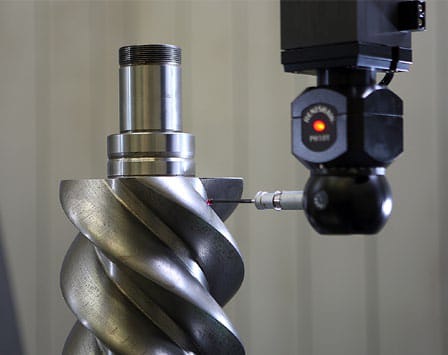

- 3D kontrola rozměrů v řádu tisícin milimetru
- Velmi vysoká energetická účinnost na trhu
- Velká odolnost vůči vibracím
- Mimořádná životnost a spolehlivost
Fúzní sušič FD — revoluční systém sušení
Nejúspornější způsob sušení schopný dosáhnout záporných hodnot tlakového rosného bodu. Sušič je integrován do kompresoru, je vybaven filtrací stlačeného vzduchu a ke svému provozu využívá odpadní teplo a odpadní technologický vzduch.
Provoz je plně automatizován a řízen na základě vlhkosti měřené na výstupu z kompresoru. Požadovaný tlakový rosný bod lze v rozmezí +5 °C až −20 °C nastavit na kontroleru kompresoru.
- Adsorpční princip s dvěma kolonami (pracovní + regenerační)
- Využití odpadního kompresního tepla pro regeneraci
- Snížení spotřeby energie na sušení o ~50 %
- Integrace do karoserie — bez samostatného sušiče
Filtrace stlačeného vzduchu
Ve strojích s fúzním sušením jsou ve standardu instalovány filtr stlačeného vzduchu a cyklonový separátor. U ostatních strojů lze nabídnout jako opci.
Filtrace zajišťuje vysokou kvalitu vzduchu na výstupu pro nejnáročnější průmyslové aplikace — potravinářství, lékařskou techniku, jemnou pneumatiku.
- Cyklonový separátor — odlučování vlhkosti a oleje
- Filtr stlačeného vzduchu — třída čistoty dle ISO 8573
- MANN+HUMMEL filtrační vložky
LOGIK 26-S — nový pokročilý kontrolér
Řídicí jednotka LOGIK ovládá chod kompresoru a kontrolu všech hlavních funkcí. Kromě základních parametrů, jako jsou tlaky, teploty a provozní stavy, jsou sledovány i podrobné údaje o provozu.
- Sledování — provozní hodiny, čas v zátěži, % zatížení, počet startů/h
- Protokoly — protokol poruch, protokol údržby, ATMOS Care
- Vzdálená komunikace — MODBUS/RTU
- Plánování — až 3 denní rozvrhy pro každý den v týdnu
- Master-Slave — režim pro řízení dvou kompresorů
- Vícejazyčné menu + dálkové ovládání
Frekvenční měnič Danfoss VLT
Modelová řada Vario je osazena frekvenčními měniči společnosti Danfoss VLT. Plynulá regulace otáček šroubového bloku dle aktuální spotřeby stlačeného vzduchu.
Spolu s modulační klapkou (která variantně umožňuje proporcionální regulaci přes sací klapku) dochází k úspoře elektrické energie a snížení zatížení stroje. Typická úspora energie 20–30 % u provozů s proměnlivou spotřebou.
ARCHON — nadřazený řídicí systém
Postaven na platformě vysoce spolehlivého průmyslového řešení SIEMENS Simatic S7-1200. Slouží k řízení 3, 5 nebo 9 kompresorů po digitální lince.
- Až 10 týdenních rozvrhů — různé režimy pro pracovní dny / víkendy / svátky
- 3 způsoby řízení: pevné priority / motohodiny / nejvyšší účinnost
- Až 3 nezávislé tlakové rozvrhy pro různé tlakové úrovně
- Komunikace přes Profinet nebo Modbus
- Volitelně celá řada zákaznických řešení
Detaily konstrukce SmartTronic
Rekuperace tepla — využijte zpětně až 72 % elektrické energie
Pomocí rekuperačních výměníků ATMOS lze zpětně využít až 72 % elektrické energie spotřebované při výrobě stlačeného vzduchu. Energie se ve formě tepla získává rekuperací z olejového okruhu. Návratnost investice typicky pod 1 rok.
Energie pro vytápění, ohřev TUV, technologii nebo dohřev. Doplněk k libovolnému SmartTronic stroji.
7letá NEOMEZENÁ záruka ATMOS PLUS 48 měsíců
Standardně 7 let bez ohledu na motohodiny. Volitelně ATMOS Plus = prodloužená záruka 48 měsíců s odpovídající péčí, originálními díly a včasným servisem.
- Žádné paušální platby, žádné servisní smlouvy
- ATMOS Plus prodlouží záruku až na 4 roky nad standard
- Originální díly a včasný odborný servis
- Vzdálená správa přes aplikaci ATMOS Plus
Často kladené otázky
- Co je rozdíl mezi ST 30, ST 30+ a ST 30 Vario+?
- ST 30+ je vyšší výkonová verze (vyšší výtlak při stejném 30 kW motoru). ST 30 Vario+ přidává frekvenční měnič Danfoss VLT — plynulá regulace výkonu, úspora 20–30 % energie u proměnlivé spotřeby. ST 30 (bez +) v aktuálním ceníku není.
- Co znamená FD ve verzi ST xx + FD?
- FD = Fúzní sušič (Fusion Dryer) integrovaný přímo do karoserie kompresoru. Adsorpční sušič využívající odpadní kompresní teplo pro regeneraci. Dosažitelný tlakový rosný bod +5 °C až -20 °C (s přídavným zařízením až -40 °C). Energetická úspora oproti samostatnému sušiči.
- Jaký je rozdíl mezi blokem A150 a SCA-14/SCA-20?
- A150 je blok 5. generace ATMOS s N-profilem rotorů (Londýn City University) — používá se v ST 30-55 kW. SCA-14-G-R a SCA-20-G-R jsou bloky pro vyšší výkony 75-110 kW (větší rotory, vyšší výtlak). Všechny tři bloky jsou olejem mazané s vysokou účinností.
- Mohu volit jiný pracovní tlak než 7,5 bar?
- Ano. SmartTronic je k dispozici v 4 tlakových variantách: 7,5 / 8,5 / 10 / 13 bar (volba při výrobě). Při vyšším tlaku klesá výtlak v m³/min. Pro vyšší tlaky 14-25 bar je nutné poptat — ATMOS dodává i speciální varianty.
- Jak funguje vzdálená správa ATMOS Plus?
- ATMOS Plus je cloudová aplikace pro vzdálené sledování kompresorů. Pomocí komunikační jednotky se kompresor připojí na internet (Profinet / Modbus). Sledujete tlak, motohodiny, teploty, servisní intervaly. Možnost vzdáleného nastavení tlaků a alarmů. Zahrnuto bezplatně k SmartTronic.
- Co je rekuperace 72 % a jak se hodí pro výrobu?
- Kompresor produkuje teplo (94 % vstupní elektrické energie) při stlačování vzduchu. Rekuperační výměník ATMOS zachycuje toto teplo z olejového okruhu a předává do vodního (vytápění, ohřev TUV). Až 72 % vstupní elektrické energie zpětně použitelné. Návratnost investice typicky do 1 roku.
- Co je ARCHON a kdy se hodí?
- ARCHON je nadřazený řídicí systém na bázi Siemens Simatic S7-1200 pro koordinaci 3, 5 nebo 9 kompresorů jako 1 zdroj. Až 10 týdenních rozvrhů, 3 způsoby řízení (priority / motohodiny / nejvyšší účinnost). Profinet / Modbus komunikace. Hodí se pro centrální kompresorové stanice s vícero stroji.
Řazení produktů
Výpis produktů
ST 75 · 75 kW · výtlak 12.7 / 12 / 10.8 / 9.3 m³/min · tlak 7.5 / 8.5 / 10 / 13 bar. Šroubový blok SCA-14-G-R IE3 motor — vysoká účinnost, multi-V...
ST 75 FD · 75 kW · výtlak 12.7 / 12 / 10.8 / 9.3 m³/min · tlak 7.5 / 8.5 / 10 / 13 bar. Šroubový blok SCA-14-G-R IE3 motor — vysoká účinnost, multi-V...
ST 75 Vario · 75 kW · výtlak 12.7 / 12 / 10.8 / 9.3 m³/min · tlak 7.5 / 8.5 / 10 / 13 bar. Šroubový blok SCA-14-G-R IE3 motor — vysoká účinnost,...
ST 75 Vario FD · 75 kW · výtlak 12.7 / 12 / 10.8 / 9.3 m³/min · tlak 7.5 / 8.5 / 10 / 13 bar. Šroubový blok SCA-14-G-R IE3 motor — vysoká účinnost,...
ST 75 Vario+ · 75 kW · výtlak 13.4 / 13.3 / 12.5 / 9.7 m³/min · tlak 7.5 / 8.5 / 10 / 13 bar. Šroubový blok SCA-14-G-R IE3 motor — vysoká účinnost,...
