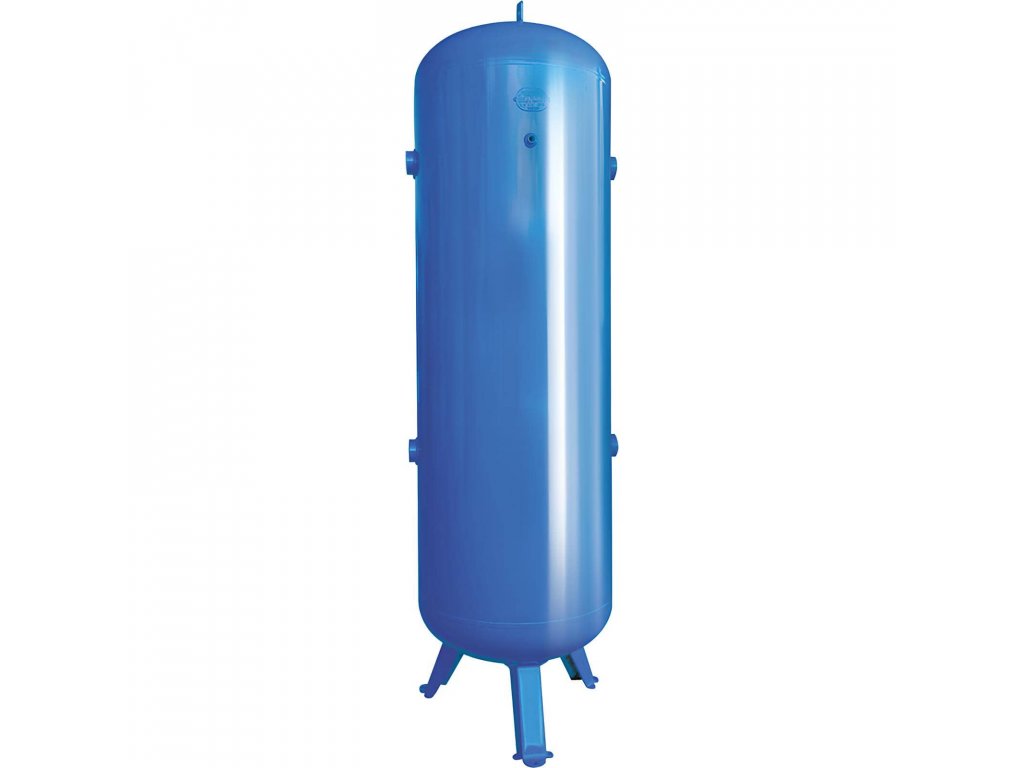

Tlaková nádoba stojatá 24 l - 11 bar Ø 240 × 656 mm · 10 kg · přípojky 1/2" a 3/8"
Kód: VVP24-11.svg?676e60b7){kind=small}
Související produkty
Detailní popis produktu
Nejmenší stojatá nádoba v nabídce. Na podlaze zabere kruh o průměru 240 mm, a tak se vejde do rohu dílny, vedle pracovního stolu nebo pod regál.
Rozměry a přípojky

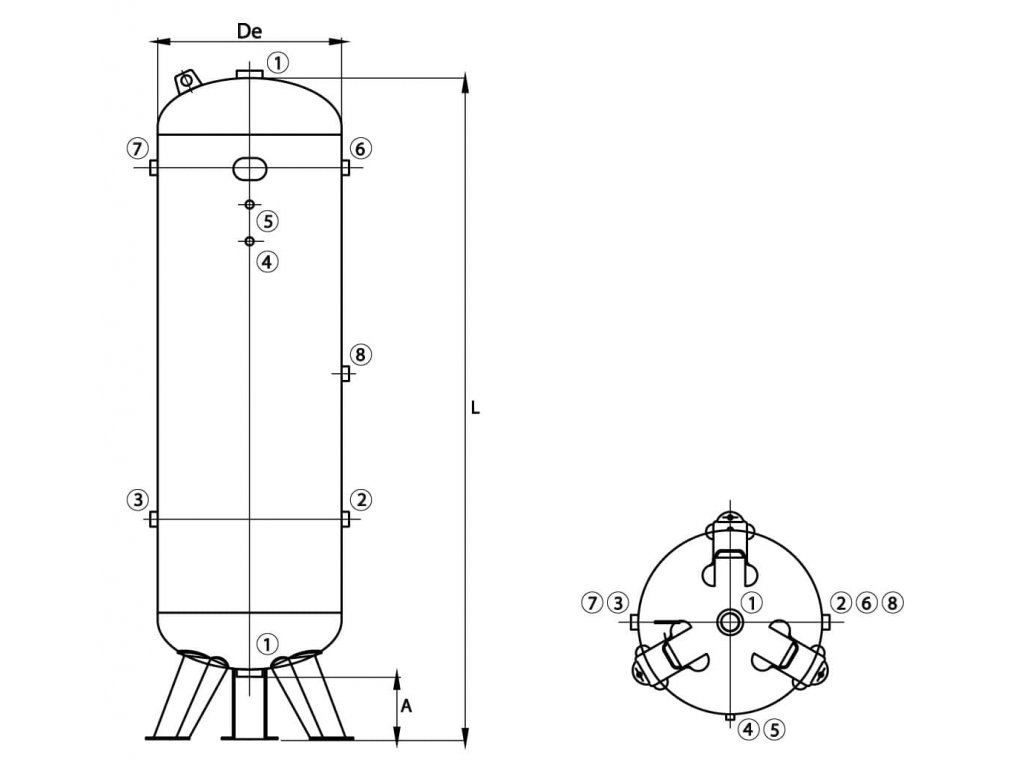

| VVP24-11 — rozměry a přípojky | |
|---|---|
| Objem | 24 l |
| Nejvyšší pracovní tlak | 11 bar |
| Pracovní teplota | −10 až +100 °C |
| Průměr De | 240 mm |
| Výška L | 656 mm |
| Světlá výška A | 64 mm |
| Výška přípojek 2 a 3 (B) | 185 mm |
| Výška přípojek 4 a 5 (C) | 535 mm |
| Hmotnost | 10 kg |
| Přípojka 1 | 1/2" (2×) |
| Přípojka 2 | není |
| Přípojka 3 | 1/2" |
| Přípojka 4 | 1/2" |
| Přípojka 5 | není |
| Přípojka 6 | 3/8" |
| Materiál | uhlíková ocel |
| Povrch | práškový lak RAL 5015 zvenku |
| Směrnice | 2014/29/EU (SPVD) |
| Médium | stlačený vzduch, dusík |
K čemu se hodí
Hodí se jako zásoba vzduchu u jednoho pracoviště. Nástroje, které berou vzduch v krátkých rázech, jako utahovák nebo sponkovačka, z ní čerpají dřív, než poklesne tlak v rozvodu. Přípojky má v obou dnech a dvě po stranách, takže nádobu zapojíte do rozvodu bez zbytečných kolen.
Na dvojnásobnou zásobu vzduchu je stojatá VVP50-11. Stejný objem v nižším ležatém provedení má VHP24-11. Všechny velikosti vedle sebe ukazuje přehled malých tlakových nádob.
Jak se vyrábí
Ventilek radí
Kondenzát se sbírá dole. Ventil na jeho vypouštění patří do spodní přípojky ve dnu, ne do horní.
Doplňkové parametry
| Kategorie: | Tlakové nádoby a vzdušníky na stlačený vzduch |
|---|---|
| Provedení: | Stojaté s podstavci |
| Tlak: | 11 bar |
| Materiál: | Uhlíková ocel |
| Médium: | Vzduch |
| Povrchová úprava: | Lakovaná RAL |
| Objem nádoby: | 24 l |
| Provozní teplota: | -10 / 100 °C |
| Průměr nádoby: | 240 mm |
| Směrnice: | SPVD - 29/2014EU |
| Výška nádoby: | 656 mm |
| Výška podstavce: | 64 mm |
| Závit (1): | 1/2" |
| Závit (3): | 1/2" |
| Závit (4): | 1/2" |
| Závit (6): | 3/8" |
| Skladem: | Na prodejně, Externí sklad |
Hodnocení produktu
Buďte první, kdo napíše příspěvek k této položce.
AIR-COM BAGLIONI jsou tlakové nádoby a vzdušníky italské skupiny Baglioni, která tlakové nádoby vyrábí od roku 1968. U nás najdete nádoby od 5 do 10 000 litrů na stlačený vzduch a dusík, ve zvláštním provedení i pro kyslík, pro tlak až 42 bar a pro vakuum.
Vzdušník za kompresorem drží zásobu vzduchu, vyrovná kolísavý odběr a kompresor díky němu nespíná tak často. Vybírat můžete stojaté i ležaté nádoby z uhlíkové oceli – lakované, pozinkované nebo s potravinářským nátěrem ALM –, nerezové z AISI304 a AISI316L i vystrojené armaturami a připravené k zapojení.
Technické listy v češtiněTlakové nádoby podle objemu a použití
Malé nádoby 5 až 50 l
Zásoba vzduchu přímo u stroje. Vzdušníky na 11 bar za menší kompresor, k nástroji se špičkami odběru nebo do vlastní sestavy.
- stojaté VVP 24 a 50 l
- ležaté s podstavci i bez nich
- modrý lak RAL 5015
Nádoby 100 až 720 l
Hlavní zásoba za kompresorem. Stojaté i ležaté vzdušníky pro dílnu a provoz, které poslouží i jako zásobník dusíku.
- na 11 a 16 bar
- lakované, pozinkované i s nátěrem ALM
- směrnice 2014/29/EU (SPVD)
Nádoby 1 000 až 3 000 l
Centrální zásoba pro kompresorovnu. Velké vzdušníky za šroubové kompresory a pro stanice s více stroji.
- na 12 a 16 bar
- stojaté i ležaté
- směrnice 2014/68/EU (PED)
Vystrojené nádoby 100 až 3 000 l
Připravené k zapojení. Kulové kohouty, odkalovací kohout, manometr a pojistný ventil jsou už namontované.
- pojistný ventil nastavený na 10,5 bar
- certifikace tlakové sestavy TÜV
- lakované i pozinkované
Vysokotlaké nádoby 32 a 42 bar
Ke kompresorům na 30 a 40 bar. Stojaté nádoby 100 až 5 000 l pro vzduch, dusík, argon, helium, olej i kyslík.
- lakované i pozinkované
- stejné rozměry obou provedení
- směrnice 2014/68/EU (PED)
Nerezové nádoby 5 až 3 000 l
Čistý vzduch bez nátěru. Stojaté i ležaté nádoby z nerezové oceli AISI304 nebo odolnější AISI316L.
- mořené a pasivované uvnitř i zvenku
- na 11 a 12 bar
- do 270 l až do −80 °C
Nádoby do −20 °C
Do mrazu, ven i pro kyslík. Stojaté nádoby 1 000 až 10 000 l, které kromě vzduchu a dusíku pojmou argon, helium, olej i kyslík.
- pracovní teplota −20 až +80 °C
- na 8, 12 a 16 bar
- tekutiny skupiny 1 kromě vodíku
Vakuové nádoby
Zásoba podtlaku k vývěvě. Stojaté nádoby 100 až 3 000 l pro podtlak až −1 bar ve vakuovém rozvodu.
- norma ČSN EN 286-1
- rozměry jako běžné stojaté nádoby
- pracovní teplota −10 až +120 °C
Hledáte nádobu pro kyslík nebo sadu armatur k samostatné nádobě? V přehledu tlakových nádob najdete všech 10 kategorií i výběr podle objemu a tlaku.
Všechny tlakové nádobyNádoby Baglioni vedle sebe
| Objem, pracovní tlak, provedení a povrch | ||||
|---|---|---|---|---|
| Nádoby | Objem | Pracovní tlak | Provedení | Povrch |
| Malé do 50 l | 5–50 l | 11 bar | stojaté, ležaté s podstavci i bez nich | lak RAL 5015 |
| 100 až 720 l | 100–720 l | 11 a 16 bar | stojaté a ležaté | lak, zinek, ALM |
| 1 000 až 3 000 l | 1 000–3 000 l | 12 a 16 bar | stojaté a ležaté | lak, zinek, ALM |
| Vystrojené | 100–3 000 l | 11 a 12 bar | stojaté s armaturami | lak, zinek |
| Vysokotlaké | 100–5 000 l | 32 a 42 bar | stojaté | lak, zinek |
| Nerezové | 5–3 000 l | 11 a 12 bar | stojaté a ležaté | nerez AISI304 a AISI316L |
| Do −20 °C a pro tekutiny skupiny 1 | 1 000–10 000 l | 8, 12 a 16 bar | stojaté | lak, zinek, ALM |
| Pro kyslík | 500–5 000 l | 11 a 12 bar | stojaté | bílý lak RAL 9010, uvnitř ALM |
| Vakuové | 100–3 000 l | podtlak do −1 bar | stojaté | lak RAL 5015 |
Lak = práškový lak RAL 5015 zvenku, zinek = žárové zinkování uvnitř i zvenku, ALM = vnitřní epoxidový nátěr pro styk s potravinami.
Jak vybrat a zapojit vzdušník
1. Objem
Velikost se řídí výkonem kompresoru a tím, jak se mění odběr. Čím víc odběr kolísá a čím častěji kompresor spíná, tím větší nádoba se vyplatí.
2. Tlak
Tlak ze štítku nádoby musí být aspoň takový jako nejvyšší tlak kompresoru. Ke kompresoru do 10 bar patří nádoba na 11 nebo 12 bar, při vypínání na 13 nebo 15 bar nádoba na 16 bar.
3. Vystrojit
Pojistný ventil s průtokem nad sací výkon kompresoru dejte přímo na nádobu. K němu patří manometr, uzavírací kohouty a ventil nebo automatický odvod kondenzátu.
4. Vypouštět kondenzát
Kondenzát vypouštějte každý den, jinak lakovaná nádoba zevnitř rezaví. Jednou za 12 měsíců nechte nádobu zkontrolovat na vnitřní korozi.
Časté otázky
- Kdo nádoby AIR-COM BAGLIONI vyrábí?
- Italská skupina Baglioni se sídlem v San Pietro Mosezzo u Novary. Tlakové nádoby vyrábí od roku 1968, dnes v devíti závodech na třech kontinentech, ke kterým patří i závod AIR COM v Číně, a své výrobky prodává do celého světa. Italský závod skupiny se zformoval v roce 1971 a na ploše 2 000 m² v něm pracuje dvacetičlenný tým. Vyrábí příslušenství pro vzduchová a čisticí zařízení, malé tiché kompresory do dílen a pro hobby a také airbrushe a doplňky pro výtvarné umění. Jeho výroba má certifikace ISO 9001, TÜV Germany a CSA Canada.
- Co k samostatné nádobě dokoupit?
- Pojistný ventil, manometr, uzavírací kohouty a ventil nebo automatický odpouštěč na kondenzát. Pro stojaté nádoby 100 až 3 000 l jsou hotové sady armatur: KVP k lakovaným a KVG k pozinkovaným nádobám, s pojistným ventilem nastaveným na 10,5 bar.
- Lakovaná, pozinkovaná, nebo s nátěrem ALM?
- Lakovaná nádoba má zvenku modrý lak RAL 5015 a uvnitř holou ocel, hodí se do suchých a temperovaných prostor. Pozinkovaná je žárově zinkovaná uvnitř i zvenku, takže patří do vlhka a k provozům s hodně kondenzátu. Vnitřní nátěr ALM je určený pro vzduch, který přichází do styku s potravinami.
- Můžu nádobu postavit venku nebo do mrazu?
- Běžné nádoby jsou určené od −10 °C. Ven nebo do nevytápěné haly vyberte nádobu do −20 °C, která snese −20 až +80 °C. Nerezové nádoby do 270 l jsou určené až do −80 °C.
- Jsou nádoby i na dusík a kyslík?
- Na dusík ano, běžné nádoby jsou určené pro stlačený vzduch i dusík. Kyslík a další tekutiny skupiny 1 kromě vodíku snesou nádoby pro kyslík s bílým lakem RAL 9010 a nátěrem ALM uvnitř, nádoby do −20 °C a vysokotlaké nádoby.
- Jaké doklady k nádobě dostanu?
- Nádoby na stlačený vzduch nesou značku CE a dostanete k nim prohlášení o shodě a návod k použití a údržbě. Běžné malé a střední vyhovují směrnici 2014/29/EU, velké, nerezové, vysokotlaké a kyslíkové směrnici 2014/68/EU. Vakuové nádoby se vyrábějí podle normy ČSN EN 286-1 a značku CE nemají.
Český technický list s rozměry a přípojkami najdete ke stažení u každé nádoby, u sad armatur seznam jejich dílů. Nádoby vyrábí italská skupina Baglioni (Baglioni S.p.A.).
