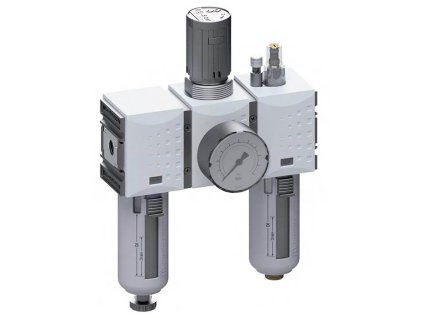

Dreiteilige Aufbereitungseinheiten FUTURA (ATEX bis 16 bar)
Sorgen Sie für ein Höchstmaß an Schutz für Ihre pneumatischen Systeme. Die kompletten dreiteiligen Druckluftaufbereitungseinheiten FUTURA in deutscher Qualität verbinden einen unabhängigen Filter, einen präzisen Regler und eine leistungsstarke Schmiereinheit zu einer integrierten Station. Sie erfüllen die strengsten Zertifizierungen ATEX II 2G2D für explosionsgefährdete und industriell anspruchsvolle Umgebungen.
- ✅ Klassisches F-R-L-Konzept: Die dreiteilige Einheit bietet enorme Leistung und einfache Wartung. Die Standard-Filterfeinheit beträgt 5 µm.
- ✅ Material Grivory®: Gehäuse aus dem High-Tech-Verbundwerkstoff PA66 sorgt für kompromisslose Festigkeit bei null Korrosionsrisiko. Die Behälter sind aus robustem Polycarbonat gefertigt.
- 🔹 Hohe Beständigkeit: Das System bewältigt zuverlässig Arbeitsdrücke von 1,5 bis 16 bar bei Temperaturen von -10 °C bis +50 °C.
- ✔ Zubehör im Lieferumfang: Ein präzises Manometer (Durchmesser 50 mm, Anschluss 1/4") ist im Preis inbegriffen. Das System ist mit einer Druckverriegelung und einer halbautomatischen Kondensatentleerung ausgestattet.
Dreiteilige Druckluftaufbereitungseinheiten CL – Größe 1 |
|||||||
|
Bestellung Nummer |
Thread " |
Regelbereich Bar |
Fließen l/min |
Manometer Bar |
Filterbehälter cm³ |
Ölbehälter cm³ |
| CL143-1F | 1/4" | 0,1 - 1 | 1 400 | 0 - 1,6 | 28 | 40 | |
| CL143-2F | 1/4" | 0,1 - 2 | 1 400 | 0 - 2,5 | 28 | 40 | |
| CL143-4F | 1/4" | 0,2 - 4 | 1 400 | 0 - 6 | 28 | 40 | |
| CL143-8F | 1/4" | 0,5 - 8 | 1 400 | 0 - 10 | 28 | 40 | |
| CL143-10F | 1/4" | 0,5 - 10 | 1 400 | 0 - 16 | 28 | 40 | |
| CL143-16F | 1/4" | 0,5 - 16 | 1 400 | 0 - 25 | 28 | 40 | |
| CL383-1F | 3/8" | 0,1 - 1 | 1 600 | 0 - 1,6 | 28 | 40 | |
| CL383-2F | 3/8" | 0,1 - 2 | 1 600 | 0 - 2,5 | 28 | 40 | |
| CL383-4F | 3/8" | 0,2 - 4 | 1 600 | 0 - 6 | 28 | 40 | |
| CL383-8F | 3/8" | 0,5 - 8 | 1 600 | 0 - 10 | 28 | 40 | |
| CL383-10F | 3/8" | 0,5 - 10 | 1 600 | 0 - 16 | 28 | 40 | |
| CL383-16F | 3/8" | 0,5 - 16 | 1 600 | 0 - 25 | 28 | 40 | |
| Befestigungswinkel für diese Größe Bestell-Nr. W1F, Anschlussgarnitur Art.-Nr. KP1F. Filterung 5 µm. Manometer ist im Lieferumfang enthalten. | |||||||
Dreiteilige Druckluftaufbereitungseinheiten CL – Größe 2 |
|||||||
|
Bestellung Nummer |
Thread " |
Regelbereich Bar |
Fließen l/min |
Manometer Bar |
Filterbehälter cm³ |
Ölbehälter cm³ |
| CL3823-1F | 3/8" | 0,1 - 1 | 3 500 | 0 - 1,6 | 49 | 80 | |
| CL3823-2F | 3/8" | 0,1 - 2 | 3 500 | 0 - 2,5 | 49 | 80 | |
| CL3823-4F | 3/8" | 0,2 - 4 | 3 500 | 0 - 6 | 49 | 80 | |
| CL3823-8F | 3/8" | 0,5 - 8 | 3 500 | 0 - 10 | 49 | 80 | |
| CL3823-10F | 3/8" | 0,5 - 10 | 3 500 | 0 - 16 | 49 | 80 | |
| CL3823-16F | 3/8" | 0,5 - 16 | 3 500 | 0 - 25 | 49 | 80 | |
| CL123-1F | 1/2" | 0,1 - 1 | 3 500 | 0 - 1,6 | 49 | 80 | |
| CL123-2F | 1/2" | 0,1 - 2 | 3 500 | 0 - 2,5 | 49 | 80 | |
| CL123-4F | 1/2" | 0,2 - 4 | 3 500 | 0 - 6 | 49 | 80 | |
| CL123-8F | 1/2" | 0,5 - 8 | 3 500 | 0 - 10 | 49 | 80 | |
| CL123-10F | 1/2" | 0,5 - 10 | 3 500 | 0 - 16 | 49 | 80 | |
| CL123-16F | 1/2" | 0,5 - 16 | 3 500 | 0 - 25 | 49 | 80 | |
| Befestigungswinkel für diese Größe Bestell-Nr. W2F, Verbindungsset Art.-Nr. KP2F. Eingangsdruck bis 16 bar. Filterung 5 µm. Manometer ist im Lieferumfang enthalten. | |||||||
Drei-teilige Druckluftaufbereitungseinheiten CL – Größe 4 |
|||||||
|
Bestellung Nummer |
Faden " |
Regelbereich Bar |
Fließen l/min |
Manometer Bar |
Filterbehälter cm³ |
Ölbehälter cm³ |
| CL343-1F | 3/4" | 0,1 - 1 | 12 300 | 0 - 1,6 | 87 | 181 | |
| CL343-2F | 3/4" | 0,1 - 2 | 12 300 | 0 - 2,5 | 87 | 181 | |
| CL343-4F | 3/4" | 0,2 - 4 | 12 300 | 0 - 6 | 87 | 181 | |
| CL343-8F | 3/4" | 0,5 - 8 | 12 300 | 0 - 10 | 87 | 181 | |
| CL343-10F | 3/4" | 0,5 - 10 | 12 300 | 0 - 16 | 87 | 181 | |
| CL343-16F | 3/4" | 0,5 - 16 | 12 300 | 0 - 25 | 87 | 181 | |
| CL103-1F | 1" | 0,1 - 1 | 12 300 | 0 - 1,6 | 87 | 181 | |
| CL103-2F | 1" | 0,1 - 2 | 12 300 | 0 - 2,5 | 87 | 181 | |
| CL103-4F | 1" | 0,2 - 4 | 12 300 | 0 - 6 | 87 | 181 | |
| CL103-8F | 1" | 0,5 - 8 | 12 300 | 0 - 10 | 87 | 181 | |
| CL103-10F | 1" | 0,5 - 10 | 12 300 | 0 - 16 | 87 | 181 | |
| CL103-16F | 1" | 0,5 - 16 | 12 300 | 0 - 25 | 87 | 181 | |
| Befestigungswinkel für diese Größe Bestell-Nr. W4F, Verbindungsset Art.-Nr. KP4F. Eingangsdruck bis 16 bar. Filterung 5 µm. Manometer ist im Lieferumfang enthalten. | |||||||
