Kompresory Pro Line A39BP, A49BP, B59B a B60 se stojatým vzdušníkem — stejné jednotky, menší půdorys
A39BP, A49BP, B59B a B60 · stojatý vzdušník · 150–270 l · 230 / 400 VSedm stojatých neboli vertikálních kompresorů ABAC, u kterých vzdušník stojí na výšku a jednotka sedí na desce nad ním: jednostupňová A39B na 150 l, dvoustupňová A49B na 270 l, litinové dvoustupňové B59B na 200 nebo 270 l a B60 na 270 l. Stroj zabere v dílně půdorys 832 × 472 mm (A39BP), 830 × 644 mm (A49BP) nebo 850 × 970 mm (B) místo 1,4 až 1,6 m délky ležaté verze — a má přitom stejnou jednotku, stejné sání a stejný objem nádoby jako sourozenci na kolečkách a patkách. Sání 393 až 827 l/min; A39BP-2,2-150VM a A49BP-2,2-270VM jdou do běžné zásuvky 230 V (VM), ostatní na 400 V (VT); tlak 10 bar u jednostupňového A39BP-2,2-150VM, 11 bar u šesti dvoustupňových. Značku ABAC servisujeme.
Který stojatý stroj — jednotka, nádoba a zásuvka
Stojatá nádoba je společná všem sedmi; vybírá se podle toho, kolik vzduchu má jednotka dávat, jakou zásobu má nádoba držet a jestli máte v dílně 230, nebo 400 V.
A39B: 393, A49B: 444–595, B59B: 653, nebo B60: 827 l/min
Tytéž čtyři jednotky jako v ležatých řadách. Jednostupňová A39B s motorem 2,2 kW (3 hp) nasaje 393 l/min při 1 050 ot/min a plní nádobu na 10 bar. Dvoustupňová A49B s mezichladičem dává 444 l/min s 2,2 kW při 1 050 ot/min, 553 l/min se 3 kW při 1 300 ot/min a 595 l/min se 4 kW při 1 400 ot/min, vždy na 11 bar. Litinové dvoustupňové jednotky B59B (4 kW, 653 l/min) a B60 (5,5 kW, 827 l/min) běží na 1 400 ot/min a plní také na 11 bar. Hlučnost 93 až 97 dB Lwa a 73 až 77 dB ve 4 m u A a B59B, 102 dB Lwa a 82 dB ve 4 m u B60.
Vzdušník 150, 200, nebo 270 l
Nádoba nezvýší sání, jen prodlouží dobu, po kterou nářadí bere vzduch, než motor naskočí. 150 l vedeme jen u A39BP-2,2-150VM pro ofukování a menší stříkání; 200 l jen u B59B-4-200VT pro pneuservis s utahovákem; 270 l u tří A49BP, u B59B-4-270VT i B60-5,5-270VT tam, kde bruska, pistole nebo dva lidé u nářadí berou vzduch v kuse. Čím větší nádoba, tím vyšší stroj — u 270 l počítejte s výškou přes dva metry u řady B a 1,7 m u A49BP.
VM na 230 V, nebo VT na 400 V
VM je jednofázový stroj do běžné zásuvky 230 V: A39BP-2,2-150VM a A49BP-2,2-270VM, oba s motorem 2,2 kW. VT je třífázový stroj na 400 V: A49BP-3-270VT, A49BP-4-270VT, B59B-4-200VT, B59B-4-270VT a B60-5,5-270VT. Kdo má v dílně jen jednu fázi, vybírá mezi dvěma VM; kdo má silnoproud, bere podle sání.
Sedm strojů vedle sebe
| Pro Line A39BP, A49BP, B59B a B60 se stojatým vzdušníkem — sedm strojů ABAC, 150 až 270 l | ||||||||
|---|---|---|---|---|---|---|---|---|
| Model | Napětí | Vzdušník | Tlak | Příkon | Sací výkon | Otáčky | Hlučnost Lwa / ve 4 m | Hmotnost |

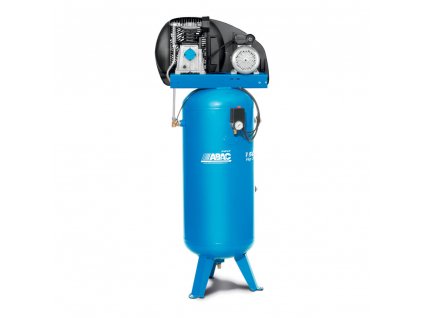

| A39BP-2,2-150VM | 230 V | 150 l | 10 bar | 2,2 kW (3 hp) | 393 l/min | 1 050 ot/min | 95 / 75 dB | 120 kg |
| A49BP-2,2-270VM | 230 V | 270 l | 11 bar | 2,2 kW (3 hp) | 444 l/min | 1 050 ot/min | 93 / 73 dB | 161 kg |
| A49BP-3-270VT | 400 V | 270 l | 11 bar | 3 kW (4 hp) | 553 l/min | 1 300 ot/min | 96 / 76 dB | 166 kg |

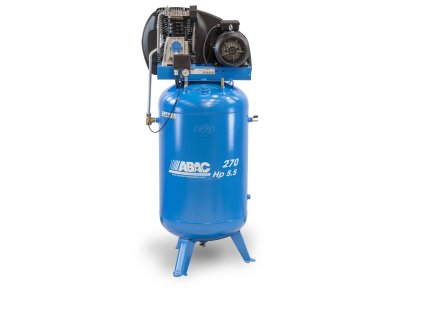

| A49BP-4-270VT | 400 V | 270 l | 11 bar | 4 kW (5,5 hp) | 595 l/min | 1 400 ot/min | 97 / 77 dB | 168 kg |
| B59B-4-200VT | 400 V | 200 l | 11 bar | 4 kW (5,5 hp) | 653 l/min | 1 400 ot/min | 97 / 77 dB | 205 kg |
| B59B-4-270VT | 400 V | 270 l | 11 bar | 4 kW (5,5 hp) | 653 l/min | 1 400 ot/min | 97 / 77 dB | 210 kg |
| B60-5,5-270VT | 400 V | 270 l | 11 bar | 5,5 kW (7,5 hp) | 827 l/min | 1 400 ot/min | 102 / 82 dB | 242 kg |
Všechny: stojatý vzdušník na třech nohách, na desce nad nádobou jednotka mazaná olejem, s olejoznakem, pohon klínovými řemeny pod krytem řemenice, dochlazovač na výstupu z jednotky, elektromotor s tepelnou ochranou, tlakový spínač s manometrem, výstup vzduchu kulovým kohoutem do rozvodu, ventil kondenzátu ve dně nádoby. A39BP: jednostupňová jednotka A39B, 10 bar. A49BP, B59B a B60: dvoustupňové jednotky s mezichladičem, 11 bar; B59B a B60 s litinovými válci. Hlučnost: první číslo je hladina akustického výkonu Lwa, druhé akustický tlak ve 4 m od stroje. Tytéž jednotky na ležatých nádobách mají vlastní kategorie — odkazy jsou níž.
#showmore#
Stojatý, nebo ležatý — stejná jednotka, jiná nádoba
Stojaté stroje nemají vlastní jednotku ani vlastní sání: A39B, A49B, B59B i B60 vedeme také na ležatých nádobách na kolečkách nebo na patkách. Rozdíl je v tom, kolik podlahy stroj zabere, kde má výstup a jestli se dá vozit po dílně.
Půdorys místo délky
Ležatá nádoba 270 l natáhne stroj na metr a půl — 1 495 × 588 mm má A49BP-4-270CT, 1 575 × 680 mm B59B-4-270FT. Stojatá verze se stejnou jednotkou a stejným objemem nádoby stojí na 830 × 644 mm (A49BP-4-270VT), respektive 850 × 970 mm (B59B-4-270VT) — do rohu dílny, za dveře, vedle regálu. Zaplatíte za to výškou: 1 714 mm u všech tří A49BP, 2 050 mm u B59B-4-200VT a 2 100 mm u B59B-4-270VT a B60-5,5-270VT.
Výstup kohoutem, bez koleček a regulátoru
Stojatý stroj stojí na místě: nemá kolečka ani madlo a nemá regulátor s rychlospojkami na nádobě. Vzduch odchází kulovým kohoutem na boku vzdušníku do rozvodu nebo hadice; regulátor s filtrem patří k pracovišti, kde si každý nastaví svůj tlak. Tlakový spínač s manometrem hlídá tlak v nádobě, kondenzát se vypouští ventilem ve dně nádoby mezi nohami.
Kdy raději ležatý
Kdo stroj vozí po dílně za nářadím, vezme verzi na kolečkách s madlem a regulátorem se dvěma rychlospojkami — třeba B59B-4-270CT. Jen naležato vedeme i všechno, co u nás stojaté provedení nemá: nádoby 500 l, stroje se sušičkou, na 15 bar, pomaloběžné, tandemy a jednotku B70.
Jednotka na desce, nádoba na výšku — co je uvnitř
Jednostupňová A39B, dvoustupňové A49B, B59B a B60
A39B stlačí vzduch v jednom stupni na 10 bar — jednodušší jednotka pro menší odběr. A49B, B59B a B60 pracují ve dvou stupních: první válec stlačí vzduch na střední tlak, vzduch projde mezichladičem — žebrovanou trubkou mezi válci — a druhý, menší válec ho dotlačí na 11 bar. B59B a B60 mají válce odlité z litiny pro dlouhý běh pod zátěží.
Vzdušník na výšku a tři nohy
Nádoba 150, 200 nebo 270 l stojí na třech nohách s otvory pro uchycení; jednotka s motorem sedí na desce na horním dnu nádoby. Těžiště je vysoko, proto stroj patří na rovnou podlahu a ke zdi nebo do rohu, ne na místo, kde se kolem něj manipuluje s paletami.
Řemeny, kryt a dochlazovač
Motor pohání jednotku klínovými řemeny s převodem dolů na 1 050, 1 300 nebo 1 400 ot/min; řemeny běží pod krytem řemenice. Stlačený vzduch odchází z jednotky žebrovanou trubkou dochlazovače, ochladí se a v nádobě z něj vypadne první část kondenzátu. Řemen i sací filtr vyměníte bez zásahu do jednotky.
Spínač, výstup a kondenzát
Tlakový spínač s manometrem zapíná a vypíná motor podle tlaku v nádobě, motor má tepelnou ochranu. Výstup vzduchu je kulový kohout na boku vzdušníku; kondenzát vypouští ventil ve dně nádoby mezi nohami; manometr na spínači ukazuje tlak v nádobě, tlak pro nářadí se nastavuje až v rozvodu.
Olej, filtr a servis
Jednotka je mazaná olejem z klikové skříně s olejoznakem; hladinu zkontrolujete pohledem, výměnu oleje a čištění sacího filtru děláte podle návodu. QR kód AirTube na nádobě otevře servisní videa. Jednotky A39B, A49B, B59B a B60 i servisní sady vedeme samostatně.
Výbava, provoz a údržba
Co dostanete u každého stroje
- Jednotka A39B (jednostupňová), nebo A49B, B59B či B60 (dvoustupňová s mezichladičem; B59B a B60 s litinovými válci), mazaná olejem, s olejoznakem; pohon klínovými řemeny pod krytem řemenice
- Elektromotor 2,2 až 5,5 kW s tepelnou ochranou — jednofázový 230 V u VM, třífázový 400 V u VT; tlakový spínač s automatickým chodem a manometrem
- Dochlazovač na výstupu z jednotky
- Stojatý vzdušník 150, 200 nebo 270 l na třech nohách s otvory pro uchycení, ventil pro vypouštění kondenzátu ve dně
- Výstup vzduchu kulovým kohoutem na boku vzdušníku do rozvodu nebo hadice
- QR kód AirTube na vzdušníku otevře servisní videa
- Záruka 2 roky, na vzdušník 10 let proti prorezavění; rozšíření záruky na 3 roky za příplatek 5 %
Čtyři jednotky, tři nádoby

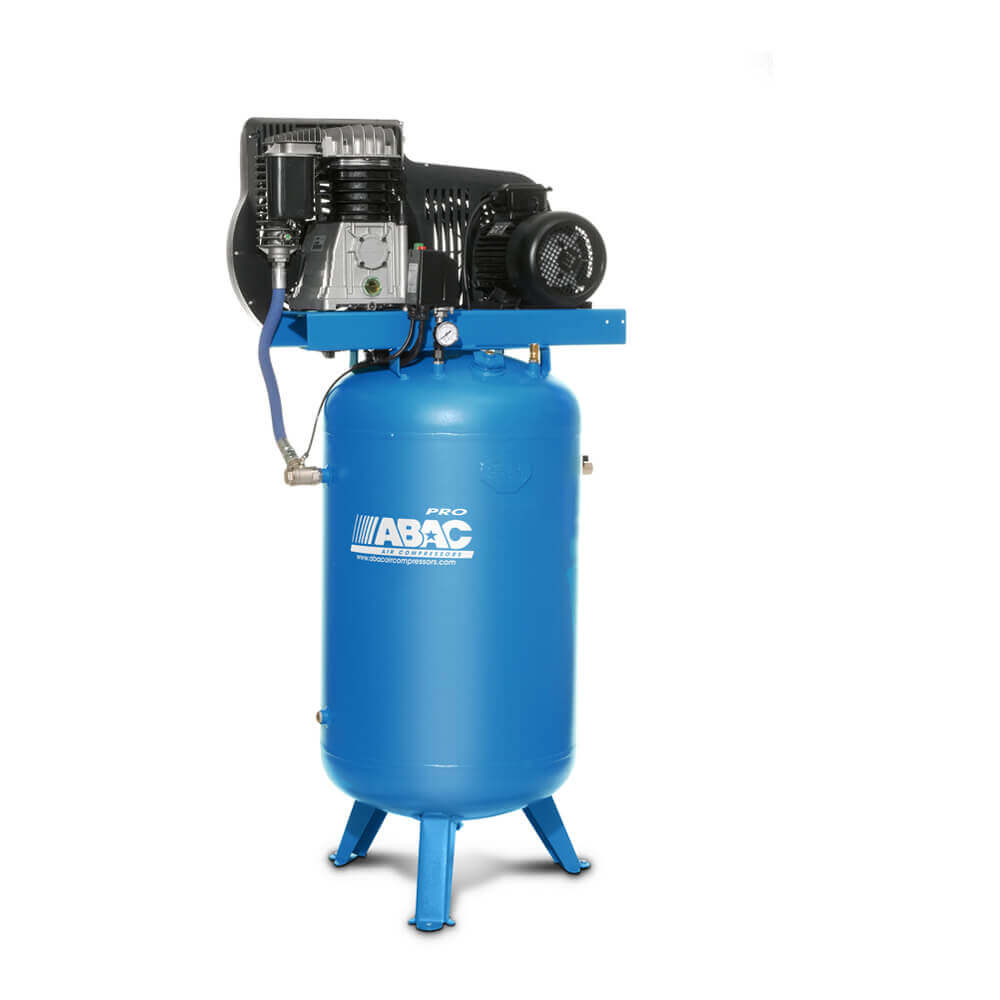

Detaily stroje (B59B-4-270VT)
Kde se stojatá nádoba vyplatí
Pneuservis a autoservis v rohu haly
Utahovák a huštění u dvou zvedáků berou vzduch po dávkách: B59B-4-200VT nebo B59B-4-270VT s 653 l/min a stojatou nádobou stojí v rohu vedle kompresorovny a k hadicím jde vzduch rozvodem. Kde je zvedáků víc a bruska běží celé odpoledne, dá B60-5,5-270VT 827 l/min ze stejného půdorysu.
Lakovna a truhlárna s málo místem
Pistole na barvu a bruska potřebují zásobu, ne tlak: A49BP-4-270VT s 595 l/min a 270 l na 11 bar se vejde za dveře kabiny; truhlárně, kde se bruska a pistole střídají, stačí A49BP-3-270VT s 553 l/min. Před pistoli patří regulátor s filtrem, který zachytí olej a vodu z rozvodu.
Garáž a řemeslná dílna na 230 V
Kdo má jen jednu fázi, bere A39BP-2,2-150VM na ofukování, huštění a menší stříkání, nebo A49BP-2,2-270VM, když k tomu přibude bruska nebo pistole — oba do běžné zásuvky, oba na půdorysu nádoby místo její délky.
Příslušenství a servis
Stojatý stroj má na nádobě jen kulový kohout; regulátor s filtrem, hadice a rychlospojky patří k pracovišti. ABAC patří do skupiny Atlas Copco a je jednou ze značek, které v našem servisu opravujeme; jednotky A39B, A49B, B59B a B60 i servisní sady vedeme samostatně.
- regulátor tlaku s filtrem — Regulátor s filtrem u každého pracoviště — nastaví tlak a zachytí olej a vodu z rozvodu.
- spirálové hadice — Hadice od kohoutu nebo rozvodu k nářadí s rychlospojkami DN 7,2.
- příklepové utahováky — Utahováky ke zvedáku — nářadí, kterému stačí vzduch po dávkách ze stojaté nádoby.
- stříkací pistole — Pistole HVLP a LVLP k A49BP a B59B v lakovně.
- kompresorová jednotka A39B — Náhradní jednotka pro A39BP-2,2-150VM.
- kompresorová jednotka A49B — Náhradní jednotka pro tři stroje A49BP z tabulky.
- kompresorová jednotka B59B — Náhradní jednotka pro B59B-4-200VT a B59B-4-270VT.
- kompresorová jednotka B60 — Náhradní jednotka pro B60-5,5-270VT.
- servisní sada A49-PK1 — Ventilová deska, těsnění a sací filtr na větší prohlídku jednotky A49B; olej se kupuje zvlášť.
- servisní sada B59-PK1 — Stejná sada dílů pro jednotku B59B.
- servisní sada B60-PK1 — Stejná sada dílů pro jednotku B60.
- servis kompresorů ABAC — Záruční i pozáruční opravy strojů ABAC v našem servisu; výměna řemenů, filtrů a oleje.
Kam dál, když stojatý stroj nesedí
Stojaté stroje jsou jednotky A39B, A49B, B59B a B60 na nádobě postavené na výšku. Kdo chce tutéž jednotku na kolečkách nebo na patkách, větší nádobu, sušičku, 15 bar, nižší otáčky nebo dva agregáty, má u ABAC ležaté sourozence; stojaté stroje ostatních značek jsou v parametrických kategoriích níž. Celou nabídku s filtry podle výkonu, nádoby a napětí najdete mezi všemi kompresory.
- ležaté kompresory B59B, B60 a B70 — Tytéž litinové jednotky B59B a B60 na ležatých nádobách 90 až 500 l, k tomu B70 s 1 210 l/min.
- ležaté kompresory A49BP a A49BT — Jednotka A49B na ležatých nádobách 90 až 270 l, na kolečkách, i na 230 V.
- ležaté kompresory A39BP a A39BT — Jednostupňová jednotka A39B na ležatých nádobách 50 až 270 l.
- stojaté kompresory všech značek — Stroje se stojatou nádobou napříč značkami — pístové i šroubové.
- stacionární kompresory — Stroje na patkách a nohách napříč značkami.
- kompresory s nádobou 270 l — Dvěstěsedmdesátky napříč značkami — nádoba pěti ze sedmi stojatých strojů.
- kompresory s nádobou 150 l — Stopadesátky napříč značkami — nádoba A39BP-2,2-150VM.
- kompresory na 230 V — Jednofázové stroje všech značek — sem patří oba stroje VM.
- dvoustupňové kompresory — Dvoustupňové stroje napříč značkami — šest ze sedmi stojatých.
- pomaloběžné kompresory B60-4, B70-5,5 a B79-7,5 — Jednotky B60 a B70 s menším motorem na 1 100 ot/min a B79 na 900 ot/min — jen na ležatých nádobách.
- kompresory se sušičkou — Ležaté B59B, B60 a B70 s kondenzační sušičkou na vzdušníku — stojatý se sušičkou ABAC nevede.
- kompresory B60 a B70 na 15 bar — B60 a B70 s ležatou nádobou 500 l na 15 bar.
- tandemové kompresory — Dvě jednotky na jedné ležaté nádobě pro provoz, kde jeden agregát nestačí.
- odhlučněné kompresory ABAC Silent — Jednotky A39B, A49B, B59B a B60 v odhlučněné skříni pro provoz vedle pracoviště.
- šroubové kompresory — Pro odběr bez pauz pro celou halu, kde pístový stroj končí.
Ventilek radí
Stojatý stroj kupujete kvůli podlaze, ne kvůli vzduchu — vzduchu dá přesně tolik, kolik ležatý sourozenec se stejnou jednotkou. Do rohu pneuservisu beru B59B-4-270VT, do lakovny s jednou kabinou A49BP-4-270VT, do garáže na zásuvku A39BP-2,2-150VM. Kdo stroj potřebuje vozit po dílně, chce 500 l, sušičku nebo 15 bar, ať jde k ležatým.
Časté otázky
- Kolik místa stojatý kompresor zabere a vejde se do rohu dílny?
- Půdorys je 830 × 644 mm u A49BP-2,2-270VM, A49BP-3-270VT a A49BP-4-270VT, 832 × 472 mm u A39BP-2,2-150VM a 850 × 970 mm u B59B a B60 — tedy necelý metr čtvereční místo 1,4 až 1,6 m délky ležatého stroje. Do rohu se vejde; nechte kolem něj místo na přístup ke spínači, k sacímu filtru a k výstupnímu kohoutu a nad ním rezervu na výšku 1,7 m (A) až 2,1 m (B). Jak stroj v kompresorovně postavit, popisuje článek o ustavení kompresoru.
- Stojatý, nebo vertikální kompresor — je to totéž?
- Ano, obojí znamená stroj s nádobou postavenou na výšku. Pod „vertikálním kompresorem“ se ale často hledají malé stroje s nádobou 24 až 100 l do garáže; ty tady nejsou — nejmenší stojatý stroj řady Pro Line má 150 l. Menší vertikál na 230 V s nádobou 50 l vedeme jako V30-2,2-50VM.
- Stačí zásuvka 230 V?
- U dvou strojů ano: A39BP-2,2-150VM a A49BP-2,2-270VM mají jednofázový motor 2,2 kW do běžné zásuvky (písmeno M v kódu). Ostatních pět má třífázový motor 400 V (písmeno T) a potřebuje zásuvku 400 V s jištěním podle příkonu 3, 4 nebo 5,5 kW. Řadu B se stojatým vzdušníkem vedeme jen na 400 V.
- Jednostupňová jednotka A39B, nebo dvoustupňová A49B, B59B a B60?
- Jednostupňová A39B plní na 10 bar a nasaje 393 l/min — pro ofukování, huštění a menší stříkání. Dvoustupňové jednotky stlačují vzduch ve dvou válcích s mezichladičem, plní na 11 bar a dávají 444 až 827 l/min; hodí se tam, kde nářadí bere vzduch v kuse a kde chcete v nádobě větší zásobu. Desetibarové stroje všech značek jsou pohromadě mezi kompresory na 10 bar.
- Proč koupit stojatý, když má stejnou jednotku jako ležatý?
- Kvůli podlaze, ne kvůli vzduchu: sání, tlak i objem nádoby jsou stejné, ale stojatá verze si vezme jen půdorys nádoby, ne její délku. Ležatý stroj má smysl, když ho chcete vozit po dílně (kolečka, madlo, regulátor s rychlospojkami), nebo když potřebujete 500 l, sušičku, 15 bar či pomaloběžnou jednotku.
- Kolik vzduchu stroj dodá?
- Uvádíme sací výkon jednotky: 393 (A39B), 444, 553 nebo 595 (A49B s motorem 2,2, 3 a 4 kW), 653 (B59B) a 827 l/min (B60). Kolik vzduchu dostane nářadí, závisí na tlaku, na nádobě a na tom, jak dlouho bere vzduch v kuse; pístový stroj pracuje v cyklech doplnění a pauzy, ne nepřetržitě.
- Hodí se do pneuservisu, do lakovny, do garáže?
- Do pneuservisu s utahováky a hustěním B59B-4-200VT nebo B59B-4-270VT, při více zvedácích B60-5,5-270VT. Do lakovny s jednou kabinou A49BP-4-270VT nebo B59B-4-270VT s regulátorem a filtrem před pistolí. Do řemeslné dílny s 400 V, kde se brousí a stříká střídavě, A49BP-3-270VT; do garáže nebo dílny na jednu fázi A39BP-2,2-150VM nebo A49BP-2,2-270VM.
- Jak hlučné jsou?
- A49BP-2,2-270VM 93 dB Lwa a ve 4 m 73 dB, A39BP-2,2-150VM 95 / 75 dB, A49BP-3-270VT 96 / 76 dB, A49BP-4-270VT, B59B-4-200VT a B59B-4-270VT 97 / 77 dB, B60-5,5-270VT 102 / 82 dB. Stojatá nádoba hluk nemění — je to hluk jednotky a motoru; stroj patří do kompresorovny nebo do rohu, ne vedle stolu. Kdo potřebuje méně decibelů vedle pracoviště, má u ABAC tytéž jednotky v odhlučněné skříni řady Silent.
- Dá se stojatý stroj přesouvat?
- Není na to stavěný: nemá kolečka ani madlo a s vysokým těžištěm se stěhuje paletovým nebo vysokozdvižným vozíkem s vidlicemi mezi nohami. Nohy mají otvory pro uchycení; stroj stavějte na antivibrační podložky, ne napevno k podlaze. Kdo stroj potřebuje mít u nářadí tu a onde, vezme ležatou verzi na kolečkách.
- Existuje stojatý stroj se sušičkou?
- V řadě Pro Line ne — kondenzační sušičku na vzdušníku mají jen ležaté stroje B59B, B60 a B70 (FTD, FTXD). Ke stojatému stroji se sušička dokupuje samostatně a zapojuje do rozvodu za nádobu; suchý vzduch pak jde k pracovištím stejně jako u stroje se sušičkou z výroby.
- Co znamená kód A49BP-4-270VT nebo B59B-4-200VT?
- Jednotka, příkon motoru v kW, objem nádoby v litrech a provedení: V je stojatý vzdušník, M jednofázový motor 230 V, T třífázový motor 400 V. Písmeno P za A39B a A49B značí generaci Expert, stejně jako u ležatých sourozenců. B59B-4-200VT je tedy litinová jednotka B59B se 4 kW na stojaté nádobě 200 l na 400 V. Přehled všech řad je v rozcestníku řad ABAC PRO Line.
- Jaká je záruka a co obnáší údržba?
- Dva roky na stroj, za příplatek 5 % rozšíření na tři roky a deset let na prorezavění vzdušníku. Údržba podle návodu: vypouštění kondenzátu ventilem ve dně nádoby, kontrola hladiny oleje v olejoznaku, výměna oleje a čištění sacího filtru, kontrola napnutí řemenů; na větší prohlídku vedeme servisní sady A49-PK1, B59-PK1 a B60-PK1.
- Kde najdu servisní videa a kdo dělá servis?
- Na vzdušníku je nálepka AirTube s QR kódem — po načtení telefonem otevře instruktážní a servisní videa k jednotce. Opravy, řemeny, filtry a olej řeší náš servis; ostatní řady od kufříkových po šroubové najdete v rozcestníku značky ABAC.
Všechny hodnoty platí pro napájení 50 Hz. Sací výkon je množství vzduchu, které jednotka nasaje; kolik ho dostane nářadí, závisí na tlaku a nádobě. Hlučnost je uvedena jako hladina akustického výkonu Lwa a akustický tlak ve 4 m od stroje. Uvedené rozměry jsou rozměry stroje bez obalu. Pístový kompresor pracuje v cyklech (doplnění nádoby a pauza), ne nepřetržitě.
