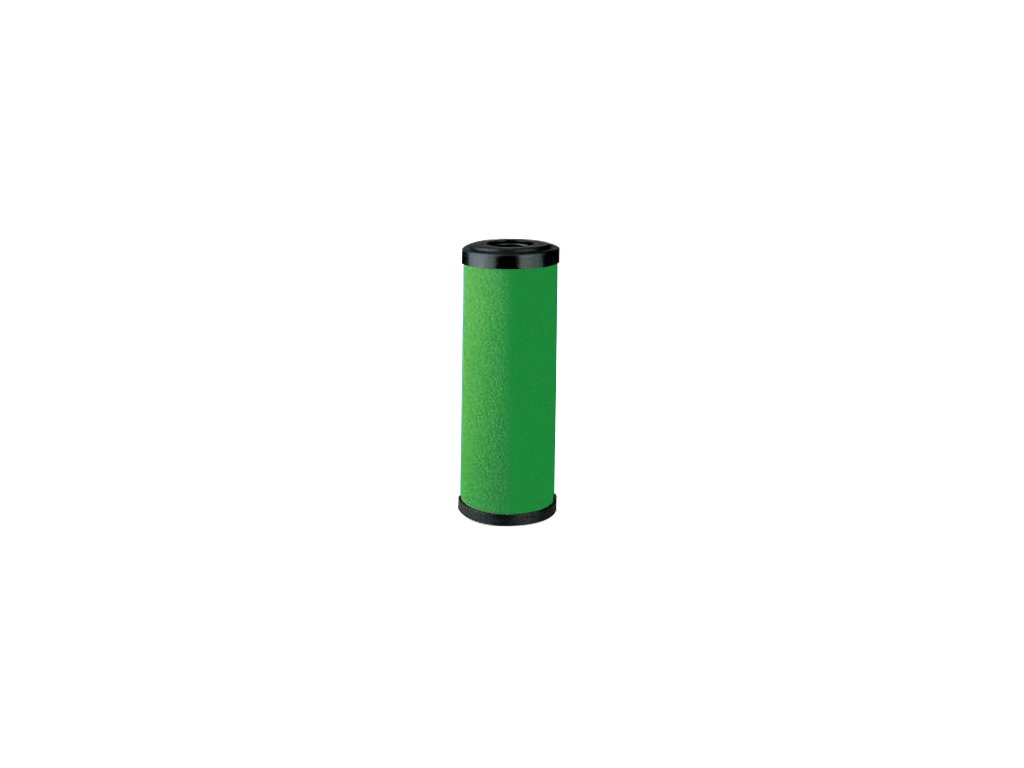

Filtrační vložka pro předfiltr AFM-85
Kód: AFM-85V.svg?676e60b7){kind=small}
Detailní popis produktu
Průmyslová filtrace stlačeného vzduchu ISO 8573-1 - AF
Omega Air umí, co potřebujeteV našem programu filtrů naleznou řešení jak malý řemeslníci,tak velké průmyslové podniky s nepřetržitým provozem. Omega Air umí poskytnout řešení, které zajistí spolehlivost, nákladnou efektivnost a vysoce kvalitní stlačený vzduch, který vyžaduje většina provozů. Více než sada dílůKdyž potřebujete filtrační vložku, indikátor tlaku, odpouštěč kondenzátu nebo kompletně vybavený filtr, využijte spolupráci s námi, neboť jsme plně seznámeni s potřebami na výrobky pro stlačený vzduch a nabízíme široký výběr volitelného příslušenství. Jsme experti na systémy optimalizace produktů, díky čemuž se naše výrobky podílejí na výrazném snížení nákladů na provozování vzduchového systému, zvyšují kvalitu finálních výrobků a redukují rizika havárií. Omega Air...Lepší vzduchNaše technologie, odborné znalosti a zkušenosti jsou uplatněny na filtrech řady AF, díky čemuž je tato řada filtrů nejlepším řešením pro dosažení možné kvality stlačeného vzduchu a to bez ohledu na velikost zařízení. Kvalita na prvním místěKvalita instalovaných výrobků hraje klíčovou roli při zajištění hladkého a bezproblémového provozu a při správné funkci výrobních procesů. Konstantní dohled notifikované osoby, striktní kontrola výroby a 100% výstupní kontrola našich produktů jsou klíčem k dosažení vysoké kvality všech námi dodávaných výrobků. |
 |
Vlastnosti filtrace AF |
Aplikace |
| Pracovní tlak : 16 bar |
|
| Průtok při 7 bar : 60 - 2 760 m³/h | |
| Připojení : 3/8" - 3 " | |
| Standardní barva : RAL 5012 | |
| Materiál těla : hliník | |
| Kvalita vzduchu : ISO 8573-1 |
 |
Připojení stlačeného vzduchuPro připojení k potrubí stlačeného vzduchu jsou na těle filtru umístěny vnitřní trubkové závity. Pro instalaci dalších zařízení nebo spojování více filtrů stejné velikosti jsou na těle připraveny otvory, které umožňují montáž filtru na stěnu nebo na skříň kompresoru. |
 |
Povrchová úprava filtru tělaHlavním cílem povrchové úpravy je chránit povrch těla filtru před korozí. Technika anodizace umožňuje ochránit povrch v místech, které jsou obtížné dosažitelné při běžném lakování. Anodizovaný povrch lze dodat jako volitelnou variantu, kataforézní lakování jsme schopni nabídnout na dotaz. |
 |
Průhled do nádobkyPrůhled do nádobky umožňuje snadnou kontrolu kondenzátu nahromaděného ve spodní části těla filtru. Na každém odlitku těla filtru je předem připravena oblast pro montáž průhledu. |
 |
WS/WM - sada pro montáž na zeďMontážní sady byly vyvinuty pro snadnou montáž filtru na stěnu nebo jiný povrch. Sada obsahuje 2 konzole z nerezové oceli (které jsou zrcadlové) a 6 samořezných šroubů. |
 |
AK - spojovací sadyMontážní sada AK je určena ke spojení dvou a více filtrů dohromady. Konstrukce montážní sady je univerzální a lze ji použít pro libovolný typ filtrů včetně filtrů některých dalších světových výrobců s tlakem až 20 bar. Spojovací díl je vybaven montážní konzolou pro připevnění na zeď nebo k jinému povrchu. |
Filtrační stupně dle ISO 8573-1
 |
 |
 |
 |
 |
|
Vrstvy
|
Vrstvy
|
Vrstvy
|
Vrstvy
|
Vrstvy
|
|
|
|
|
|
 |
|
Vrstvy
|
Vrstvy
|
Vrstvy
|
Vrstvy
|
Volitelné příslušenství filtrace AF
 |
 |
 |
Doplňkové parametry
| Kategorie: | Průmyslové filtry stlačeného vzduchu Omega Air do 50 bar |
|---|---|
| Provedení: | Předfiltr |
| Tlak: | 16 bar |
| Filtrace: | 0,1 µm |
| Pracovní teplota: | +1,5 / +65 °C |
| Průtok: | 8 500 l/min |
| Zbytkový olej: | <0,1 mg/m³ |
| Třída kvality - oleje: | 2 |
| Třída kvality - pevné nečistoty: | 2 |
| Skladem: | Externí sklad |
| Položka byla vyprodána… | |
Hodnocení produktu
Buďte první, kdo napíše příspěvek k této položce.
Omega Air je slovinský výrobce zařízení na úpravu stlačeného vzduchu se sídlem v Lublani. Firma vznikla v roce 1988, dnes má 370 zaměstnanců a vyváží do více než 80 zemí. Má vlastní vývoj a patenty a téměř celou výrobu dělá ve vlastních provozech.
U nás najdete hlavně průmyslové filtry do 420 bar a k nim náhradní vložky, procesní a sterilní nerezové filtry, sušičky kondenzační, adsorpční i membránové, sloupce s aktivním uhlím, separátory voda-olej a odpouštěče kondenzátu. Slouží v dílnách i velkých provozech, v potravinářství, farmacii, chemii a lakovnách.
Slovinský výrobceFiltry, sušičky a separátory Omega Air
Průmyslové filtry do 50 bar
Filtry pro běžné rozvody. Řady AAF a BF do 16 bar, BFHP do 25 bar a HF do 50 bar. Stupeň filtrace určí vložka.
- od hrubého filtru po aktivní uhlí
- závit G 1/8" až 3" nebo příruby DN80 až DN300
- AAFHT pro horký vzduch do +120 °C
Vysokotlaké filtry CHP a IHP
Pro tlak 100, 250 a 420 bar. Těleso CHP je z niklované uhlíkové oceli, IHP z nerezové oceli.
- 8 velikostí se závitem G 1/4" až 2"
- průtok 667 až 11 917 l/min při 7 bar
- šest stupňů až po aktivní uhlí
Procesní nerezové filtry
Nerez 1.4404 pro potraviny a farmacii. Šest řad do 14 a 50 bar se závitem, přírubami nebo konci k přivaření.
- 12 stupňů filtrace v každé řadě
- sterilní vložka v řadách PF a HPF
- průtok 1 250 až 352 000 l/min při 7 bar
Kondenzační sušičky RDS
Rosný bod +3 °C pro většinu provozů. Vzduch v sušičce vychladne, voda zkondenzuje a odpouštěč ji vypustí bez ztráty vzduchu.
- 18 velikostí, 333 až 31 667 l/min
- pracovní tlak do 16 bar
- řídicí jednotka ukazuje rosný bod
Adsorpční sušičky ADRY
Velmi suchý vzduch s rosným bodem −40 °C. Vlhkost zachytí adsorbent ve dvou sloupcích, které se střídají.
- 9 velikostí, 6 až 200 Nm³/h
- na přání rosný bod −25 nebo −70 °C
- vstupní a výstupní filtr v dodávce
Membránové sušičky MADRY
Suší bez elektřiny. Vodní pára projde stěnou dutých vláken, suchý vzduch zůstane uvnitř.
- 12 velikostí, 50 až 3 000 l/min
- rosný bod až −40 °C, do 12 bar
- jemný předfiltr a mikrofiltr v dodávce
Sloupce s aktivním uhlím TAC
Zachytí olejové páry, které filtr propustí. Vzduch protéká vrstvou granulovaného aktivního uhlí.
- olej na výstupu pod 0,003 mg/m³
- 19 velikostí, 6 až 1 200 Nm³/h
- do 16 bar, vysokotlaké TACHP do 420 bar
Separátory voda-olej WOS
Oddělí olej z kondenzátu. Olej zůstane v náplni z polypropylenových vláken a v aktivním uhlí, odtéká voda.
- zbytkový olej pod 10 ppm
- 4 velikosti pro kompresory do 35,5 m³/min
- náplně se mění jednou ročně
Nevíte, jaké stupně filtrace potřebujete? Kalkulačka v průmyslové filtraci je sestaví podle použití, tlaku a průtoku, i s odpouštěním kondenzátu.
Kalkulačka filtraceSortiment Omega Air vedle sebe
| Skupina, řady, rozsah a použití | |||
|---|---|---|---|
| Skupina | Řady | Rozsah | Použití |
| Průmyslové filtry | AAF, AAFHT, BF, BFHP, HF | do 16, 25 a 50 bar | rozvody stlačeného vzduchu, horký vzduch do +120 °C |
| Vysokotlaké filtry | CHP, IHP | 100, 250 a 420 bar | vysokotlaké rozvody |
| Procesní nerezové filtry | PF, HPF, WFIT, WFIF, WFIW, WHFIT | do 14 a 50 bar | potravinářství, farmacie, chemie |
| Sterilní filtry | SF, SPF | do 10 a 14 bar | sterilní vzduch, zachytí i bakterie |
| Filtry pro zvláštní použití | AAFS, PPA, B-AIR, AAFO2, HFO2, P-VAC, M-VAC | do 16 a 50 bar, vakuum od 20 mbar | lakovny, dýchatelný vzduch, kyslík, vývěvy |
| Cyklónové odlučovače | AAFC, HFC, CHP, IHP, CS, SFH | do 16, 50 a 420 bar | kapalná voda a olej hned za kompresorem |
| Kondenzační sušičky | RDS, RDL | do 16 a 13 bar | rosný bod +3 a +5 °C |
| Adsorpční sušičky | ADRY, B-DRY, F-DRY | 4 až 16 bar | rosný bod −40 °C, na přání −25 nebo −70 °C |
| Membránové sušičky | MADRY | do 12 bar | rosný bod až −40 °C bez elektřiny |
| Sloupce s aktivním uhlím | TACM, TAC, TACF, TACHP | do 16 bar, TACHP do 420 bar | olejové páry, olej pod 0,003 mg/m³ |
| Separátory voda-olej | WOS, WOSM | kompresory do 35,5 m³/min | olej z kondenzátu pod 10 a 20 ppm |
| Odpouštěče kondenzátu | MCD, AOK, TD, AD20 | do 420 bar | ruční, plovákové, časové i elektronické |
Průtoky filtrů a sušiček udává výrobce při tlaku 7 bar. Všechny velikosti a stupně najdete na stránce každé skupiny.
Jak sestavit úpravu stlačeného vzduchu
1. Určit čistotu
Podle použití zvolte třídu čistoty ISO 8573-1, tři čísla pro pevné částice, vodu a olej. Dílně stačí 3:4:4, lakování potřebuje 1:4:1 a potraviny v přímém styku 1:2:1.
2. Seřadit stupně
Za kompresor patří odlučovač nebo základní filtr, za ním sušička a jemnější stupně. Jemný předfiltr 0,1 µm dejte vždy před mikrofiltr 0,01 µm, aktivní uhlí až za mikrofiltr.
3. Zvolit velikost
Filtr a sušičku vybírejte podle průtoku kompresoru a tlaku v rozvodu. Průtoky platí při 7 bar, při nižším tlaku propustí filtr méně vzduchu.
4. Udržovat
Vložky měňte jednou za rok, dřív, když vzroste tlaková ztráta. Kondenzát odvádějte odpouštěčem a náplně separátoru WOS měňte jednou ročně.
Časté otázky
- Jaký je rozdíl mezi jemným předfiltrem a mikrofiltrem?
- Jemný předfiltr zachytí částice do 0,1 µm a olej do 0,1 mg/m³, mikrofiltr do 0,01 µm a 0,01 mg/m³. Předfiltr patří vždy před mikrofiltr, aby chránil jeho vložku.
- Jak najdu náhradní vložku k filtru Omega Air?
- Vložka má stejný kód jako filtr a na konci písmeno V: k filtru AAFP-78 patří vložka AAFP-78V. Většinu vložek měníte jednou za rok, dřív, když indikátor ukáže vyšší tlakovou ztrátu.
- Kterou sušičku Omega Air vybrat?
- Dílnám a většině provozů stačí kondenzační sušička RDS s rosným bodem +3 °C. Velmi suchý vzduch nebo rozvod v mrazu potřebuje adsorpční sušičku ADRY s rosným bodem −40 °C. Membránová sušička MADRY nepotřebuje elektřinu a hodí se pro malé průtoky přímo u stroje.
- Kam zařadit sloupec s aktivním uhlím?
- Za sušičku a mikrofiltr 0,01 µm, který zachytí kapky a aerosol oleje. Sloupec pak odstraní olejové páry pod 0,003 mg/m³. Za něj patří prachový filtr 1 µm, který zachytí prach z uhlí.
- K čemu je separátor voda-olej?
- Kondenzát z olejového kompresoru obsahuje olej a bez úpravy nepatří do kanalizace. Separátor WOS olej zachytí v náplních a odtéká voda se zbytkovým olejem pod 10 ppm. O limitu pro vypouštění rozhoduje kanalizační řád.
- Jaké odpouštěče kondenzátu Omega Air vyrábí?
- Ruční MCD, plovákové AOK, které pracují bez elektřiny, časové TD až do 420 bar a elektronický AD20. Ten snímá hladinu kapacitním čidlem a kondenzát vypouští bez ztráty vzduchu.
U většiny karet výrobků Omega Air najdete technický list nebo výkres ke stažení, u filtrů AAF a sušiček ADRY a MADRY také návod v češtině. Omega Air je značka slovinské společnosti OMEGA AIR d.o.o. Ljubljana.
