Separátor voda-olej WOS-4 pro kompresory do 4,04 m³/min
Kód: WOS-4.svg?676e60b7){kind=small}
Související produkty
Detailní popis produktu
Separátor voda-olej WOS-4 vyčistí kondenzát z kompresorů o výkonu až 4,04 m³/min (v mírném klimatu 25 °C). Olej zachytí ve dvou komorách – v polypropylenových vláknech a v aktivním uhlí – a na výstupu odtéká voda se zbytkovým olejem pod 10 ppm.

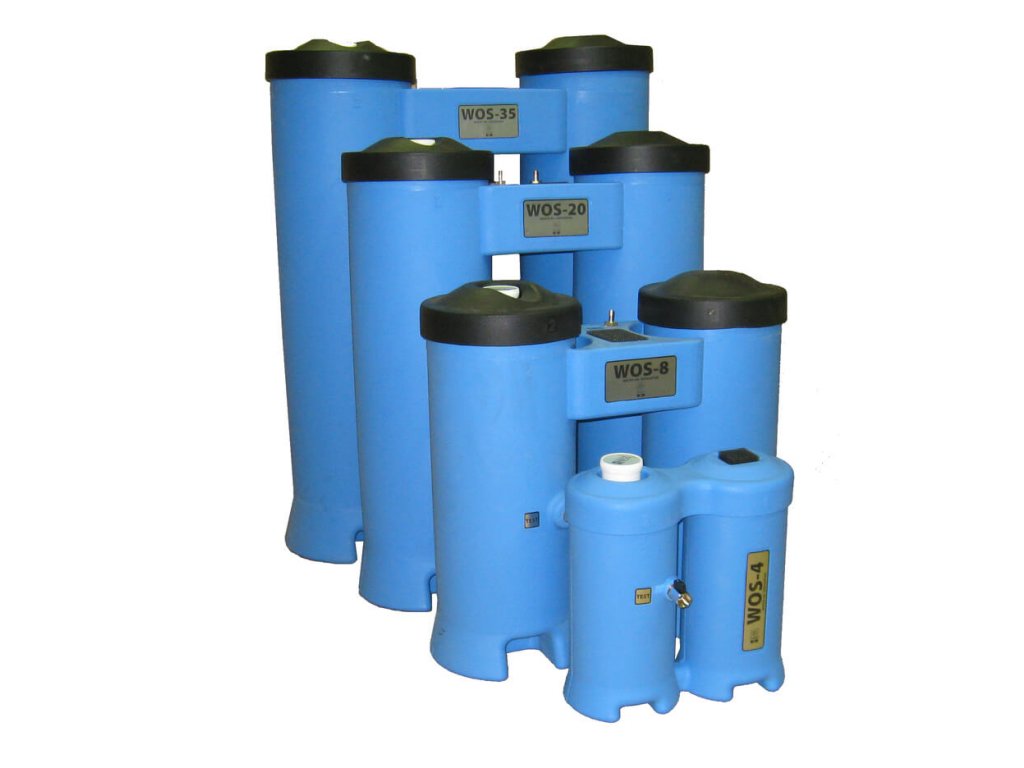

Patří do řady separátorů WOS se čtyřmi velikostmi. Testovací sada na kontrolu vody je součástí dodávky.
Technické údaje
| Parametr | Hodnota |
|---|---|
| Kompresor do (25 °C, 60 % RH) | 4,04 m³/min (4 040 l/min) |
| Kompresor do (15 °C / 40 °C) | 4,82 / 2,05 m³/min |
| Kondenzát (25 °C) | 3,4 l/h |
| Zbytkový olej ve vodě | < 10 ppm |
| Rozměry Š × H × V | 416 × 243 × 411 mm |
| Hmotnost | 2,8 kg |
| Přívod kondenzátu | hadice ⌀ 10 mm |
| Provozní teplota | 1,5–45 °C (max. 65 °C) |
| Náplně | WOS-4P (PP vlákna), WOS-4A (aktivní uhlí) |
| Barva | RAL 7021 (antracitová) |
| Schválení | DIBt Z-83.5-31 |
Výkon podle klimatu
V horkém a vlhkém prostředí vzniká víc kondenzátu, proto WOS-4 zvládne při 40 °C a 100 % vlhkosti kompresor jen do 2,05 m³/min.
| 15 °C / 60 % | 25 °C / 60 % | 40 °C / 100 % | |
|---|---|---|---|
| kompresor do (m³/min) | 4,82 | 4,04 | 2,05 |
| kondenzát (l/h) | 2,3 | 3,4 | 6,3 |
| zachycený olej (kg) | 2,89 | 2,43 | 1,23 |
Jak funguje

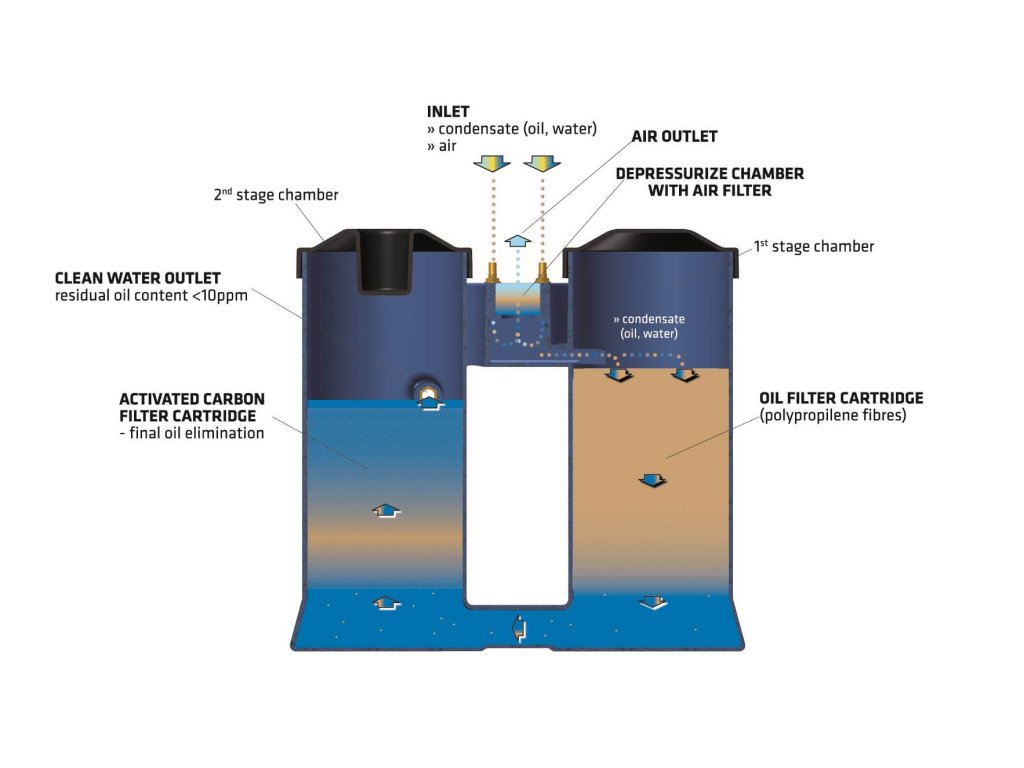

- Kondenzát přitéká pod tlakem od odvaděčů do odlehčovací komory se vzduchovým filtrem. Tady se uvolní tlak, vzduch odejde filtrem ven a kondenzát se uklidní – necáká a nepění.
- V první komoře proteče náplní z oleofilních polypropylenových vláken. Vlákna přitahují olej a zachytí jeho hlavní podíl.
- Ve druhé komoře projde kartuší s aktivním uhlím, které zachytí zbytky oleje rozpuštěné ve vodě.
- Na výstupu odtéká voda se zbytkovým olejem pod 10 ppm. Olej zůstává v náplních – při servisu je vyměníte a předáte k ekologické likvidaci.
Náplně a servis
Náplně se vyměňují po 4 000 provozních hodinách kompresoru (při úletu oleje 2,5 mg/m³), nejpozději po 12 měsících, nebo když test vody ukáže olej. Pro WOS-4 jsou náhradní WOS-4P (polypropylenová vlákna) a WOS-4A (aktivní uhlí), na kontrolu vody WOS-TP.
Kvalitu vody na výstupu kontrolujte nejméně jednou měsíčně. Do nádobky ze sady odeberte vzorek, ponořte testovací papírek a porovnejte – když papírek nereaguje, olej ve vodě není. Náhradní WOS-TP (20 ks) objednáte zvlášť.
Instalace
- separátor postavte na rovnou podlahu blízko kompresoru, kde nemrzne
- kondenzát přiveďte hadicí ⌀ 10 mm od odvaděčů kondenzátu kompresoru, sušičky, filtrů a vzdušníku
- vyčištěnou vodu odveďte samospádem do kanalizace nebo do nádoby
- provozní teplota 1,5–45 °C, nejvýš 65 °C – nad 45 °C se může snížit výkon
- separátor je určen pro neagresivní kondenzát ze vzduchu, vody a oleje; stabilní emulzi (mléčně zakalený kondenzát, který se ani po delší době nerozdělí) neoddělí
Menší separátory pro kompresory do 2,2 m³/min jsou v řadě WOSM. Kondenzát do separátoru přivádějí automatické odpouštěče kondenzátu.
Doplňkové parametry
| Kategorie: | Separátory voda-olej – odlučovače oleje z kondenzátu kompresoru |
|---|---|
| Tlak: | 16 bar |
| Rozměry: | 416 × 243 × 411 mm |
| Hmotnost: | 2,8 kg |
| Průtok vzduchu: | 4000 l/min |
| Typ separátoru: | WOS |
| Zbytkový olej: | 10 ppm |
| Skladem: | Externí sklad |
Hodnocení produktu
Buďte první, kdo napíše příspěvek k této položce.
