Tlakový spínač pro kompresor: presostaty Condor a NE-MA

Tlakové spínače

Tlakový spínač je to jediné, co drží kompresor v chodu bez vás. Hlídá tlak ve vzdušníku, při poklesu motor sepne a po dosažení horní hranice ho zase vypne — bez něj byste museli stát u stroje a vypínat ho ručně. Proto se mu taky říká presostat. Vybírá se podle tří věcí: napětí motoru, jeho jmenovitého proudu a tlaku, na kterém má stroj pracovat.

Tři otázky, než vyberete

Spínač se nevybírá podle toho, jak velký kompresor je, ale podle toho, co má na výstupu sepnout. Projděte tyhle tři otázky a zbyde vám jedno nebo dvě provedení.

Dvoupólový na 230 V, nebo třípólový na 400 V

Třífázové spínače MDR 3 jsou tažné kusy téhle kategorie. Sepnou motor do 7,5 kW, mají krytí IP 54 a mechanickou životnost přes milion sepnutí. Přepínají tři fáze najednou a součástí je nadproudové relé, takže motor nepotřebuje zvlášť jistič s tepelnou ochranou.

Jednofázové spínače jsou dva a liší se víc, než se podle názvu zdá. MDR 1 sepne motor do 4,0 kW, MDR 2 do 2,2 kW. Oba mají krytí IP 44 a životnost přes půl milionu sepnutí. Nadproudové relé nemají — jednofázový motor si ochranu nese sám v navinutí.

Jeden závit, nebo kostka se čtyřmi

Spínač se šroubuje přímo na vzdušník. V základním provedení má jediný vnitřní závit 1/4" — doveden je do něj vzduch a nic dalšího se k němu nepřipojí. Manometr i pojistný ventil pak musí mít na vzdušníku vlastní vývody.

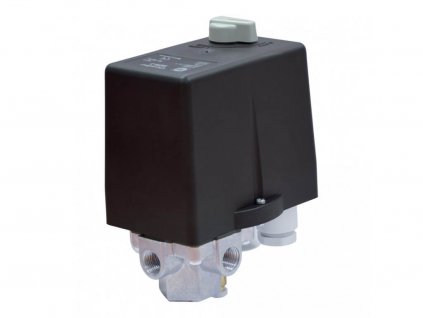

Provedení s připojovací kostkou mají jeden vstup 3/8" a tři výstupy 1/4": pro manometr, pojistný ventil a výstup vzduchu. Poznáte je podle písmene X v označení. Když stavíte kompresor od začátku nebo měníte spínač na starším stroji bez vývodů, chcete tuhle verzi.

Spínač s odfukem a proč ho kompresor potřebuje

Když kompresor vypne, zůstane mezi hlavou a zpětným ventilem stlačený vzduch. Při dalším startu by se motor rozjížděl proti němu a sotva by to utáhl. Odlehčovací ventil tenhle zbytek vzduchu po vypnutí vypustí — to je ten krátký sykot, který od kompresoru slyšíte vteřinu po doběhu.

Je to součást spínače, ne kompresoru. MDR 1/11 má odlehčovací ventil ve standardní výbavě, u MDR 2 a MDR 3 se dokupuje jako příslušenství. Spínače TS220 a BW-0002 mají vývod pro odlehčovací hadičku 6/4 mm se zářezovým kroužkem.

Čtyři provedení, čtyři způsoby použití

Spínače se liší počtem pólů, připojením i ovládacím prvkem. Takhle vypadají vedle sebe.

Co znamená „MDR3/11X-16A“

Označení vypadá složitě, ale je to návod ke čtení celého spínače. Každá část říká něco jiného a dohromady z nich poznáte, jestli je ten spínač váš.

Rozsahy nadproudových relé

Relé se nastavuje na jmenovitý proud motoru, který najdete na jeho štítku. Hodnota musí padnout dovnitř rozsahu — ne na jeho kraj.

Když jmenovitý proud motoru vyjde přesně na hranici dvou rozsahů, berte ten vyšší — relé nastavené na svém spodním kraji vypíná nepřesně. Nejmenší rozsah 2,50 – 4,00 A má v nabídce jediný kus, objednací číslo 09021; hodí se na motory kolem 1,1 kW.

Přehled všech provedení

Rozsah relé je rozpětí, ve kterém se nastavuje ochrana motoru — nastavuje se na jmenovitý proud z motorového štítku. Max. tlak je nejvyšší vypínací tlak, na který lze spínač nastavit. Údaj „z výroby nastaveno“ říká, na jakých hodnotách spínač přijde; šrouby pod krytem se dá v rámci rozsahu změnit.

#showmore#

Jak se spínač nastavuje

Pod krytem jsou dva šrouby. Větším se mění vypínací tlak, menším diference — tedy o kolik musí tlak klesnout, než kompresor znovu sepne. Z výroby bývá nastavená diference kolem 2 bar.

Diference se nevyplatí stahovat na minimum. Spínače snesou 120 sepnutí za hodinu a stejnou mez má i motor — když stroj spíná častěji, je buď moc malý vzdušník, nebo moc úzká diference. Podrobný postup i zapojení najdete v poradně.

Kam dál

Tlakový spínač je jeden z dílů, které kompresor potřebuje k běžnému provozu. Zbytek najdete tady:

• Pojistné ventily — pojistka pro případ, že spínač selže
• Zpětné ventily — drží tlak ve vzdušníku, když motor stojí
• Regulátory tlaku — nastavení tlaku až pro nářadí
• Snímače tlaku — elektronická a digitální provedení mimo kompresory

Ventilek radí

Relé se nastavuje podle štítku motoru, ne podle velikosti kompresoru.

Nejčastější omyl, se kterým sem lidi volají: koupí spínač „na dvousetlitrový kompresor“. Jenže objem vzdušníku se spínačem nesouvisí vůbec — rozhoduje jmenovitý proud motoru, a ten je na jeho štítku. Když si nejste jistí, vyfoťte štítek a pošlete nám ho; z něj to přečteme za minutu.

• Poradna: jak na tlakové spínače
• Ostatní příslušenství kompresorů
• Pístové kompresory

Časté dotazy

Jak poznám, že je tlakový spínač vadný?

Typicky se chová jedním ze tří způsobů: kompresor nesepne vůbec, nevypne a jde až na pojistný ventil, nebo spíná v krátkých intervalech po sobě. Než spínač vyměníte, zkontrolujte ještě zpětný ventil a těsnost rozvodu — netěsnost dělá to samé jako příliš úzká diference.

Můžu dát třífázový spínač na jednofázový motor?

Nemůžete. Třípólový spínač rozpojuje tři fáze, dvoupólový dvě. Kromě toho mají třífázové spínače nadproudové relé nastavené na proud, který jednofázový motor nikdy nedosáhne, takže by motor nebyl chráněný.

Co je nadproudové relé a potřebuju ho?

Je to tepelná ochrana, která odpojí motor, když jeho proud překročí nastavenou mez — třeba při zadřeném ložisku nebo výpadku fáze. U třífázových spínačů MDR 3 je součástí a nastavuje se na jmenovitý proud motoru. Jednofázové motory mají tepelnou ochranu zabudovanou v navinutí.

Jaký tlak mám nastavit?

Vypínací tlak nastavte na hodnotu, kterou udává výrobce kompresoru — bývá na štítku stroje. Nikdy ne výš, než je otevírací tlak pojistného ventilu. Zapínací tlak pak vyjde o diferenci níž, obvykle o 2 bary.

Co znamená IP 54 a IP 44?

Je to odolnost krytu proti prachu a vodě. IP 54 u třífázových MDR 3 znamená ochranu proti prachu a stříkající vodě ze všech stran, IP 44 u jednofázových MDR 1 a MDR 2 ochranu proti předmětům nad 1 mm a stříkající vodě. Ani jedno není provedení do deště — kompresor i spínač patří pod střechu.

Jak dlouho tlakový spínač vydrží?

Mechanická životnost MDR 3 je přes milion sepnutí, u MDR 1 a MDR 2 přes půl milionu. Praktickou mezí je spíš četnost: spínače snesou 120 sepnutí za hodinu. Když kompresor spíná častěji, zkracuje si tím život spínač i motor.

Technické údaje odpovídají listům výrobců Condor a NE-MA a katalogu dodavatele. Spínač musí instalovat osoba s odpovídající elektrotechnickou kvalifikací; nastavení tlaku se provádí pod tlakem, při odpojeném přívodu elektřiny.
