Co je izolační ventil a jak ho správně použít

TL;DR:

• Izolační ventil je armatura pro hermetické uzavření části potrubí bez regulace průtoku, což ovlivňuje bezpečnost a životnost systému. Správná instalace, volba správného typu a dodržení norem jsou klíčové pro spolehlivost a bezpečnost provozu. Chybné použití, instalace nebo záměna s regulačním ventilem způsobují nejčastější závady a předčasné selhání.

Izolační ventil patří mezi základní prvky každého pneumatického nebo průmyslového potrubního systému, přesto se o něm šíří řada nepřesností. Mnoho techniků zaměňuje izolační ventily s regulačními nebo je považuje za záložní prvek bez konkrétní funkce. Opak je pravdou. Co je izolační ventil, lze vysvětlit jednoduše: jde o armaturu, která hermeticky uzavírá nebo otvírá průtok média v potrubí bez průběžné regulace průtoku. Správný výběr a instalace tohoto prvku přímo ovlivňují bezpečnost provozu, životnost celého systému i náklady na údržbu.

Obsah

• Klíčová zjištění
• Typy izolačních ventilů a jejich technické parametry
• Jak funguje izolační ventil
• Výhody izolačního ventilu v průmyslu a pneumatice
• Montáž, provoz a údržba izolačních ventilů
• Pohled z praxe: co se v praxi opravdu kazí
• Izolační ventily a kompletní vzduchové systémy od Kompresory-vzduchotechnika
• FAQ

Klíčová zjištění

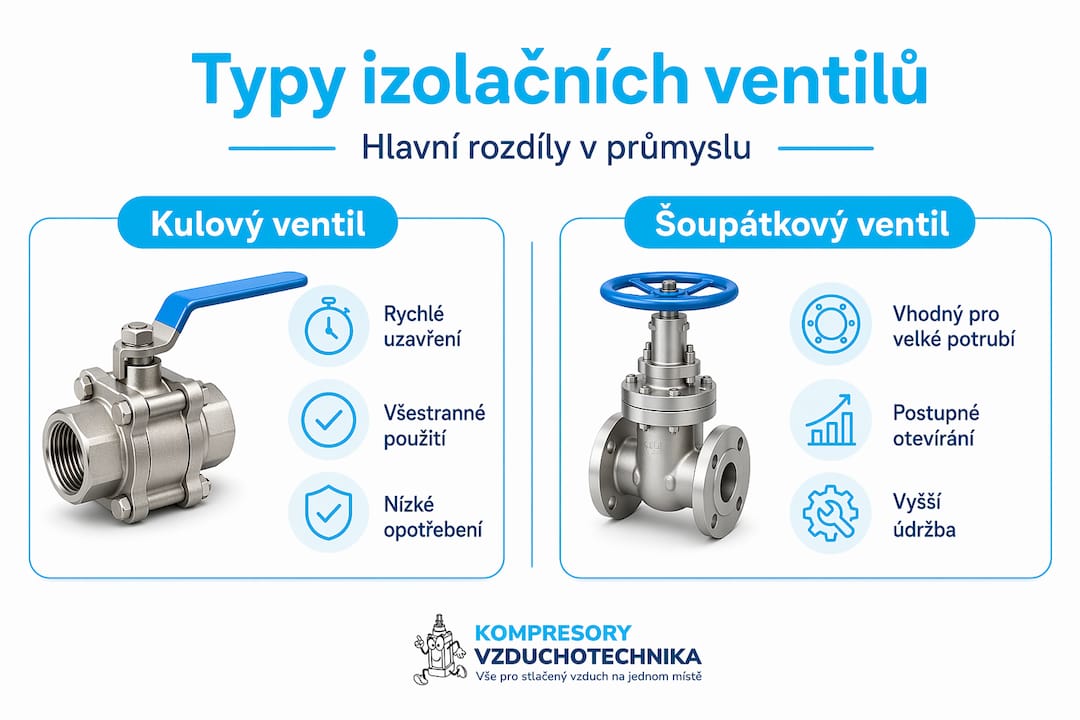

Typy izolačních ventilů a jejich technické parametry

Trh nabízí několik konstrukčních provedení izolačních ventilů. Každý typ má odlišné vlastnosti, rozsah použití a technická omezení. Záměna typů je jednou z nejčastějších příčin provozních poruch.

Kulový ventil

Kulový ventil je nejrozšířenější typ izolačního ventilu v pneumatice a průmyslu. Uzavírací prvek tvoří kulová zátka s průchozím otvorem. Otočením o 90 stupňů se průtok zcela uzavře nebo otevře. Kulové ventily se vyznačují nízkým průtočným odporem, rychlou odezvou a dlouhou životností. Hodí se pro vzduch, vodu, páru i agresivní média v závislosti na materiálu těsnění.

Šoupátkový ventil

Šoupátkový ventil pracuje s lineárním pohybem uzavíracího klínu. Vhodný je pro aplikace s velkými průměry potrubí a tam, kde je klíčový minimální průtočný odpor v plně otevřené poloze. Není konstruován pro regulaci průtoku. Používání šoupátkového ventilu v částečně otevřené poloze vede k rychlému opotřebení sedla a netěsnostem. Tato chyba ve výběru, jak potvrzuje správná funkce ventilů, způsobuje předčasné selhání.

AB ventil s dvojitou sedlovou strukturou

AB ventil patří do kategorie specializovaných průmyslových armatur. Dvojitá sedlová struktura zabraňuje smíchání dvou různých médií. AB ventil se využívá ve farmaceutické výrobě k bezpečnému přenosu materiálů a izolaci nebezpečných chemických látek. Jde o řešení pro prostředí s přísnými hygienickými nebo bezpečnostními požadavky.

Protizámrzný ventil

Protizámrzný ventil funguje na termostatickém principu. Automaticky otevírá průtok při teplotě pod 3 °C, čímž zabraňuje zamrznutí potrubí. Funguje bez elektřiny a bez zásahu obsluhy. Instaluje se zejména v exteriérových rozvodech, tepelných čerpadlech a venkovních vzduchotechnických systémech.

Srovnání hlavních typů izolačních ventilů:

Profesionální tip: Při objednávce izolačního ventilu vždy uveďte požadovanou třídu těsnosti. Norma ISO 5208 definuje třídy od A (žádný viditelný únik) po G. Pro bezpečnostní aplikace je třída A nebo B zpravidla povinná, a záměna může mít vážné provozní důsledky.

Jak funguje izolační ventil

Princip činnosti izolačního ventilu je přímočarý: uzavírací prvek buď průtok zcela blokuje, nebo ho zcela povoluje. Neexistuje průběžná regulace. Právě toto odlišuje izolační ventil od regulačního, kde je cílem nastavení konkrétního průtoku nebo tlaku.

Ovládání a spouštěcí mechanizmy

Izolační ventily lze ovládat několika způsoby:

• Manuálně kolečkem, pákou nebo madlem, přičemž obsluha rozhoduje o poloze ventilu
• Pneumaticky přivedeným tlakovým vzduchem, který pohybuje pístem a uzavírá nebo otvírá sedlo
• Elektricky servopohonem na základě signálu z řídicího systému nebo PLC
• Automaticky teplotou, jako v případě protizámrzného ventilu, kde teplotní spouštěč reaguje bez jakéhokoliv vnějšího impulzu

Protizámrzný ventil je specifický v tom, že funguje jako nezávislá pojistka i při výpadku elektřiny. Pro exteriérové rozvody tepelných čerpadel a vzduchotechniky je to zásadní vlastnost.

Rizika nesprávného použití

Použití izolačního ventilu jako regulačního prvku je závažná provozní chyba. V částečně otevřené poloze prochází médium kolem sedla vysokou rychlostí a způsobuje kavitaci nebo erozi. Výsledkem jsou netěsnosti a předčasná výměna. Stejně problematické je použití regulačního ventilu tam, kde je potřeba hermetická izolace. Podle normy API 598 nesmí izolační ventily vykazovat žádný viditelný únik, zatímco regulační ventily mají definovanou toleranci úniku. Záměna typů tak může přímo ohrozit bezpečnost systému.

Profesionální tip: Pokud máte systém, kde potřebujete jak izolaci, tak regulaci průtoku, instalujte vždy dva samostatné ventily. Jeden izolační pro úplné uzavření a jeden regulační pro nastavení průtoku. Kombinace obou funkcí do jednoho prvku vede k selhání obou.

Výhody izolačního ventilu v průmyslu a pneumatice

Správně zvolený a nainstalovaný izolační ventil přináší měřitelné provozní výhody. Nejde jen o bezpečnost. Jde o snížení prostojů, ochranu investic a zjednodušení údržby.

1. Bezpečnost provozu. Hermetické uzavření části systému umožňuje bezpečnou práci na potrubí nebo zařízeních bez nutnosti odstavit celý provoz. Farmaceutický průmysl používá AB ventily k oddělení nebezpečných látek, kde by smíchání médií způsobilo kontaminaci nebo výbuch.

2. Ochrana před zamrznutím. Protizámrzný ventil chrání exteriérové rozvody bez zásahu obsluhy. Potrubí, které by zamrzlo a prasklo, způsobuje výpadky v řádu dnů a škody v řádu desítek tisíc korun. Automatická ochrana tento scénář eliminuje.

3. Jednodušší údržba. Možnost izolovat jednotlivé větve systému zkracuje čas potřebný pro servisní zásah. Technik uzavře příslušný úsek, odvzdušní ho a pracuje v bezpečném prostředí. Bez izolačního ventilu musí odstavit celou linku.

4. Ochrana komponent za ventilem. Uzavřením přívodu se zabrání rázům nebo kontaminaci v případě výpadku nebo poruchy na přívodní straně. Kompresory, filtry i výrobní stroje tak mají výrazně delší životnost.

5. Úspora energie. Uzavření nepoužívaných větví pneumatického systému eliminuje úniky stlačeného vzduchu. Neutěsněné rozvody představují jeden z největších zdrojů provozních ztrát v průmyslových halách.

6. Soulad s normami. Průmyslové předpisy v řadě odvětví, od potravinářství po petrochemii, vyžadují instalaci izolačních ventilů na konkrétních místech. Správná certifikace ventilu (ISO 5208, API 598) je podmínkou pro schválení provozu revizním orgánem.

Montáž, provoz a údržba izolačních ventilů

Statistiky hovoří jasně: 90 % problémů ventilů vzniká chybnou instalací, nikoliv výrobní vadou. Technická kvalita ventilu nezaručuje nic, pokud je špatně zabudován do systému.

Zásady správné montáže

Před zahájením montáže je potřeba ověřit několik parametrů:

• Orientace ventilu. Většina typů má předepsaný směr průtoku označený šipkou na tělese. Montáž v opačném směru může způsobit funkční selhání nebo poškození těsnění.
• Čistota systému. Před instalací je nutné propláchnout celé potrubí, aby se zabránilo poškození těsnicích sedel. I malé částice způsobují škrábance na sedle a tím trvalé netěsnosti.
• Podpora ventilu. Těžší ventily musí mít vlastní podpěry. Zatěžování ventilu hmotností potrubí způsobuje deformaci tělesa a předčasné opotřebení.
• Délka přívodního potrubí. Vstupní potrubí má být krátké a přímé, aby se minimalizovalo chvění přenášené na ventil.
• Kontrola těsnosti po montáži. Po instalaci a napuštění systému tlakem proveďte kontrolu těsnosti spojů a přírubových spojení.

Provozní doporučení

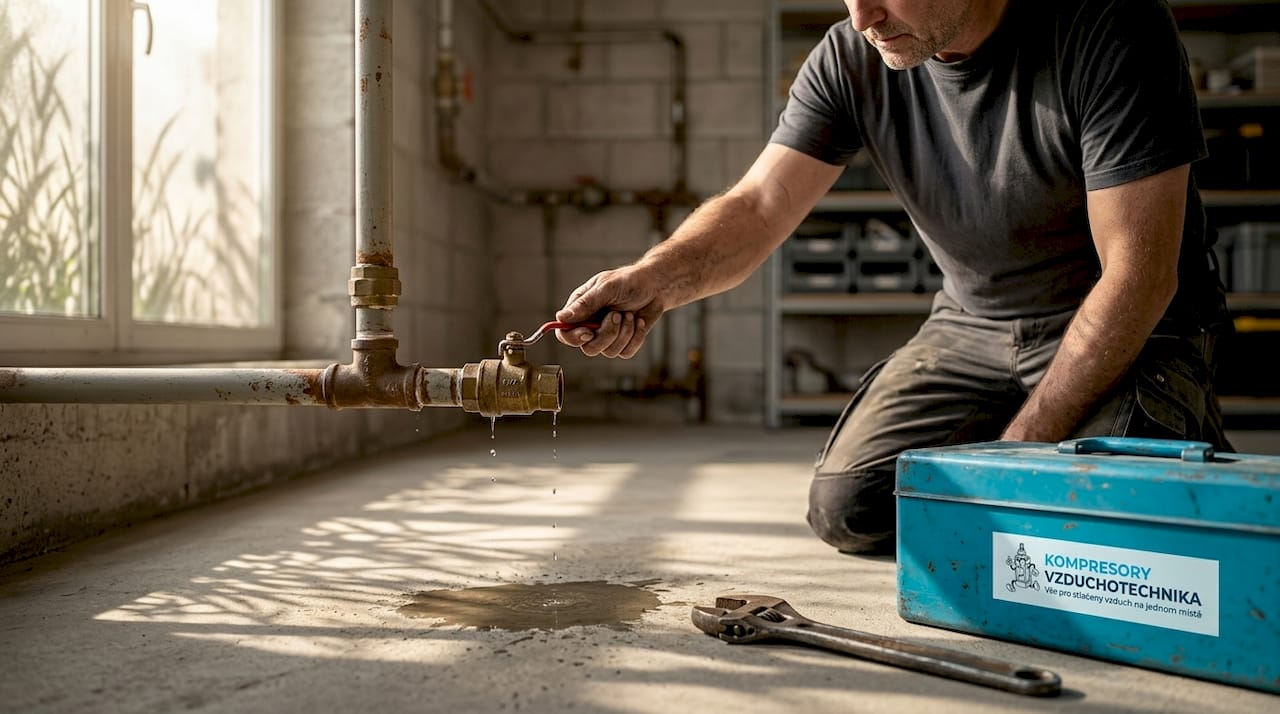

Izolační ventil by neměl zůstat dlouhodobě v jedné poloze bez pohybu. Ventily, které se roky neotvírají, mají tendenci zasednout nebo zkorodovat. Pravidelný pohyb, ideálně jednou za čtvrtletí, předchází zaseknutí při nouzovém uzavření. Pro pneumatické systémy s vzduchovými ventily a automatikou platí navíc doporučení kontrolovat čistotu filtru vzduchu pro ovládací médium, protože vlhkost nebo nečistoty v ovládacím vzduchu poškozují pohon ventilu.

Profesionální tip: Použití normy FCI 70-2 Třída VI pro izolační ventily je technická chyba. Tato norma platí pro regulační ventily a záměna norem v bezpečnostních aplikacích může ohrozit provozní bezpečnost celého systému. Vždy ověřte, zda dodavatel odkazuje na normu platnou pro daný typ ventilu.

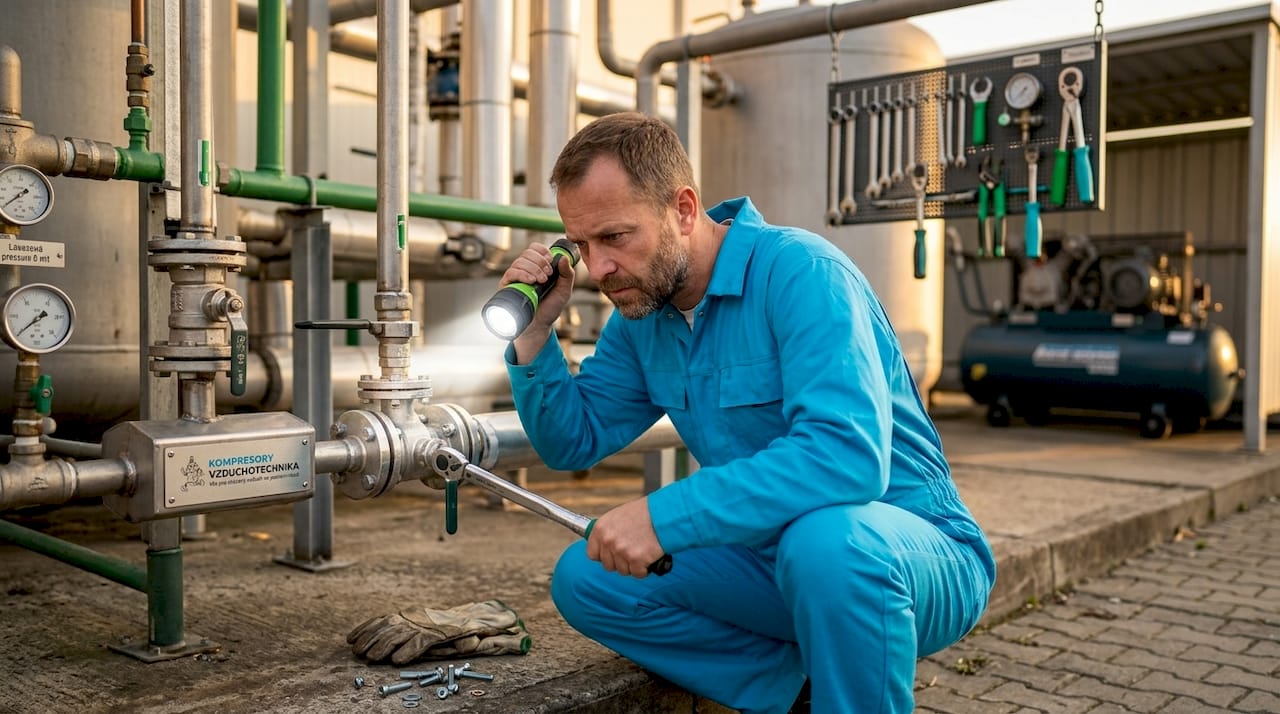

Preventivní údržba

Doporučená frekvence kontroly závisí na médiu a provozních podmínkách. Vzdušné systémy bez korozivních látek zvládnou roční periodiku. Agresivní média, vysoké teploty nebo venkovní prostředí vyžadují pololetní kontrolu. Při každé kontrole se zaměřte na těsnost přírubových spojení, stav vnějšího povrchu a ovladatelnost ručního mechanizmu.

Pohled z praxe: co se v praxi opravdu kazí

Za roky práce s pneumatickými systémy a průmyslovými instalacemi jsem se setkal s jedním opakujícím se vzorcem. Technici přijdou s vadným ventilem, zákazník reklamuje výrobce a výsledek inspekce vždy ukáže totéž: instalační chyba, nikoliv výrobní defekt. Opotřebené sedlo, zaseknutý mechanizmus, netěsné příruby. Příčina přitom leží v zaprášeném potrubí, ve špatné podpoře nebo v záměně izolačního a regulačního ventilu.

Vidím také jeden trvalý mýtus: že dražší ventil automaticky přežije špatnou instalaci. Nepřežije. Špičkový kulový ventil s certifikátem ISO 5208 třída A selže za měsíc, pokud ho zabudujete do neproplaslého potrubí bez podpěr a s tlakovým rázem na vstupu.

Co skutečně funguje, je kombinace správného výběru typu, pečlivé přípravy systému a kontroly po montáži. Zbytek je administrativa. Pojistné ventily mají podobný příběh a kdo si chce osvěžit zásady výběru, najde užitečné informace v článku o pojistných ventilech a jejich kapacitě.

Nejčastější konkrétní problém, který řeším? Protizámrzný ventil instalovaný jako první ve větvení bez odvodu vody. Výsledkem je, že i když ventil správně otevře průtok pod 3 °C, voda nemá kam odtéct a potrubí zamrzne o pár centimetrů vedle. Funkce ventilu je bezchybná, ale hydraulické zapojení je špatné.

— Zdeněk

Izolační ventily a kompletní vzduchové systémy od Kompresory-vzduchotechnika

Izolační ventily jsou součástí širšího systému. Samotný ventil bez kvalitního kompresoru, správného rozvodu a čistého stlačeného vzduchu nepodá požadovaný výkon.

Kompresory-vzduchotechnika nabízí kompletní vybavení pro průmyslové a pneumatické instalace. Základem jsou šroubové kompresory SCR pro stabilní a spolehlivý zdroj stlačeného vzduchu vhodný pro napájení celých ventilových systémů. Pro rozvody pak nabízí trubky pro stlačený vzduch v průměrech 15 až 28 mm s nástrčným systémem pro rychlou a těsnou montáž. Sortiment zahrnuje i hadičky z polyamidu PA12 pro jemné větve a ovládací rozvody. Odborný tým poskytuje technické konzultace při výběru komponent, dimenzování systému i návrhu ventilových uzlů. Kontakt a celý sortiment je k dispozici na webu Kompresory-vzduchotechnika.cz.

FAQ

Co je izolační ventil a k čemu slouží?

Izolační ventil je armatura určená k hermetickému oddělení části potrubního systému. Umožňuje uzavřít průtok média za účelem údržby, bezpečnosti nebo ochrany části systému, aniž by bylo nutné odstavit celý provoz.

Jaký je rozdíl mezi izolačním a regulačním ventilem?

Izolační ventil pracuje pouze ve dvou polohách: plně otevřeno nebo plně zavřeno. Regulační ventil umožňuje nastavit průtok průběžně. Záměna obou typů vede k rychlému opotřebení nebo bezpečnostnímu riziku.

Jak funguje protizámrzný ventil?

Protizámrzný ventil obsahuje teplotní spouštěč, který automaticky otevírá průtok při poklesu teploty pod 3 °C. Funguje bez elektřiny a bez obsluhy, takže chrání potrubí i při výpadku napájení.

Jakou normu musí splňovat izolační ventil pro průmyslové aplikace?

Pro průmyslové izolační ventily platí norma ISO 5208, která definuje třídy těsnosti od A po G. Pro bezpečnostní aplikace se zpravidla vyžaduje třída A nebo B. Norma FCI 70-2 Třída VI platí pro regulační ventily a pro izolační ventily je nevhodná.

Proč izolační ventil netěsní, přestože je nový?

Nejčastější příčinou je chybná instalace. Nečistoty v potrubí poškodí sedlo ventilu při prvním průtoku, nebo ventil nese hmotnost potrubí bez vlastní podpěry a těleso se deformuje. Výrobní vada je statisticky výrazně méně pravděpodobnou příčinou selhání.
