Co znamená automatické řízení vzduchu: průvodce systémy

Jak funguje automatické řízení vzduchu a proč na něm záleží

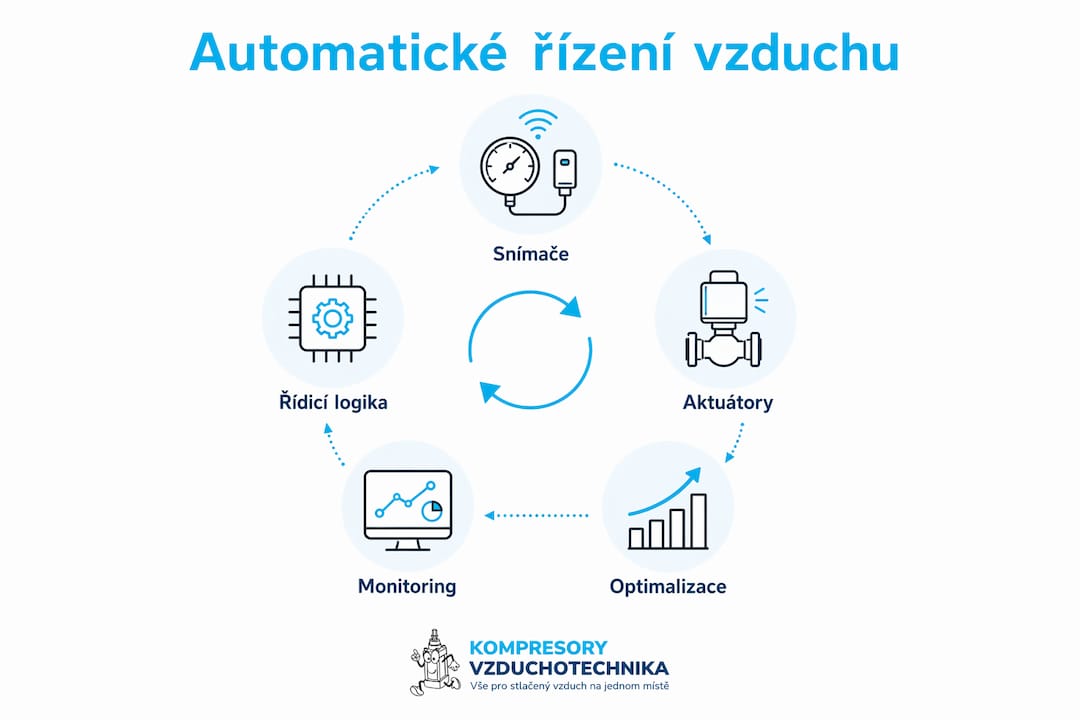

Automatické řízení vzduchu je technologie, která samostatně reguluje průtok, tlak, teplotu a kvalitu vzduchu v uzavřeném prostoru bez potřeby manuálního zásahu. Systém průběžně sbírá data ze senzorů, vyhodnocuje je podle přednastavené řídicí logiky a automaticky upravuje provozní parametry větracích nebo klimatizačních jednotek. Výsledkem je stabilní mikroklima, nižší spotřeba energie a eliminace chyb způsobených lidským faktorem.

Klíčové funkce a oblasti použití automatického řízení vzduchu:

• Regulace průtoku vzduchu v bytových rekuperačních jednotkách i průmyslových vzduchotechnických systémech
• Udržení rovnotlaku mezi přívodem a odvodem vzduchu, čímž se minimalizují tepelné ztráty
• Kontrola kvality vzduchu měřením CO2, vlhkosti a teploty s automatickým přepínáním provozních režimů
• Integrace s řídicími systémy budov pro koordinaci větrání, vytápění a požární ochrany
• Průmyslové aplikace od výrobních hal po kompresorové stanice

Odborník Libor Štorec ze serveru TZB-info zdůrazňuje, že správně nastavený automatický systém zareguluje průtoky rychle a přesně, což technikům šetří čas při uvádění do provozu. Firma Brink Climate Systems prokázala, že automatická regulace konstantního průtoku udržuje rovnotlak a maximalizuje účinnost výměníku tepla. Kompresory-vzduchotechnika nabízí k těmto systémům komponenty i odborné poradenství.

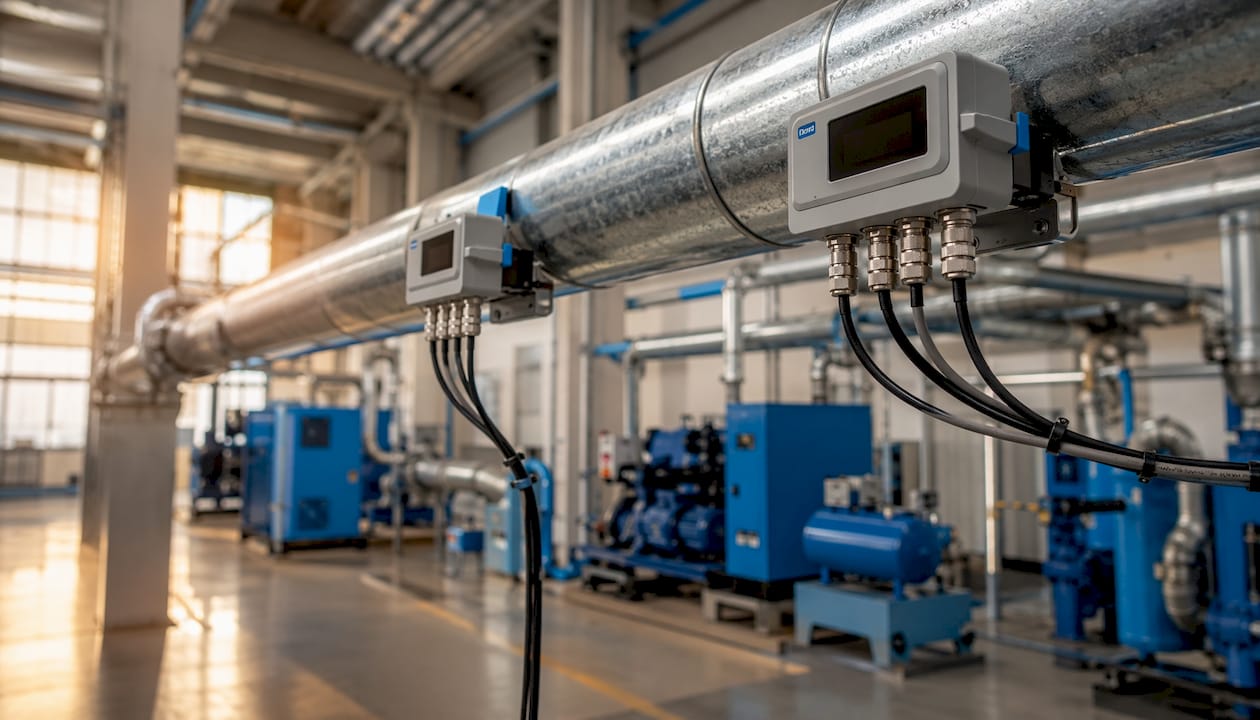

Jaké senzory a data pohánějí automatické řízení vzduchu?

Celý systém stojí na přesném měření. Bez spolehlivých senzorů řídicí logika nemá na čem pracovat, a výsledky jsou pak nepřesné nebo zavádějící.

Nejčastěji používané typy senzorů:

• Teplotní čidla sledují teplotu přiváděného i odváděného vzduchu a reagují na výkyvy v reálném čase
• Senzory vlhkosti zabraňují kondenzaci a vzniku plísní tím, že spouštějí odvlhčovací nebo větrací cyklus
• Senzory CO2 měří koncentraci oxidu uhličitého a signalizují potřebu intenzivnějšího větrání
• Tlakové snímače hlídají diferenční tlak v potrubí a detekují zanesené filtry nebo ucpané rozvody
• Vestavěné anemometry měří přesný objemový průtok vzduchu a umožňují systému udržet nastavené hodnoty

Přenos dat probíhá buď analogovými signály (0–10 V, 4–20 mA), nebo digitálními sběrnicemi jako Modbus či KNX. Řídicí centrum data zpracovává v reálném čase a aktivuje odpovídající moduly větrání nebo vypnutí. Přesnost senzorů přímo ovlivňuje, jak rychle a spolehlivě systém reaguje na změny v prostoru.

Profesionální tip: Senzory CO2 umísťujte do výšky 1,5 m nad podlahou, nejdále od přívodního otvoru vzduchu. Měření v blízkosti přívodu podhodnocuje skutečnou koncentraci v pobytové zóně a systém pak větrá méně, než je potřeba.

Systém rekuperace navíc prioritizuje data ze senzoru konstantního průtoku před uživatelskými nastaveními. Pokud jsou filtry zanesené nebo rozvody ucpané, systém automaticky omezí průtok nebo upozorní na poruchu, i kdyby uživatel nastavil vyšší výkon.

Jak řídicí logika automatizuje vzduchotechnické systémy?

Senzory dodávají data, ale řídicí algoritmus rozhoduje, co se s nimi stane. Moderní vzduchotechnické systémy používají programovatelné logické automaty (PLC) nebo vestavěné mikrokontroléry, které porovnávají naměřené hodnoty se zadanými setpointy a vydávají příkazy frekvenčním měničům, klapkám nebo ventilátorům.

Vlečná regulace je v průmyslových systémech zvlášť účinná. Systém dynamicky mění parametr nastavení podle aktuální obsazenosti prostoru, takže v prázdné výrobní hale větrá na minimum a při plném provozu přechází na maximální výkon. Výsledkem jsou prokazatelné úspory energie bez kompromisu v kvalitě vzduchu.

Zabezpečení systému zahrnuje nouzové vypínání při překročení teplotních limitů, detekci požáru nebo výpadku napájení. Řídicí systém pak přepne do bezpečného stavu a zablokuje zpětné spuštění bez autorizace technika.

Profesionální tip: Při programování PLC nastavte hysterezi regulátoru alespoň na 5 % rozsahu měřené veličiny. Příliš úzká hystereze způsobuje rychlé přepínání aktuátorů, tzv. hunting, které zkracuje jejich životnost.

Jaké výhody přináší automatické řízení vzduchu v praxi?

Automatické řízení vzduchu přináší měřitelné výhody oproti manuálnímu ovládání, a to jak v domácnostech, tak v průmyslových provozech.

Přesné měření průtoku vestavěným anemometrem udržuje nastavený průtok vzduchu a zároveň minimalizuje spotřebu elektřiny. Rovnotlaké větrání, kde se přívod a odvod vzduchu vyrovnávají, zabraňuje kondenzaci na studených površích a vzniku plísní. Srovnávací měření CO2 a tepelných ztrát potvrzují, že byty s řízeným větráním dosahují lepší kvality vzduchu i nižší spotřeby energie než prostory větrané pouze okny.

Hlavní přínosy automatického řízení vzduchu:

• Energetické úspory díky optimalizaci rychlosti ventilátorů a průtoku podle aktuální potřeby
• Prevence kondenzace a plísní rovnotlakovým větráním s přesnou regulací vlhkosti
• Eliminace lidského faktoru: systém větrá správně i tehdy, když uživatel na větrání zapomene
• Zdravější vnitřní prostředí díky udržení koncentrace CO2 pod kritickými hodnotami
• Nižší provozní náklady v nepravidelně využívaných prostorách díky vlečné regulaci

Systémy s automatickou regulací poskytují komfortní mikroklima a ekologické výhody v moderních domech. Automatické větrání se přitom liší od klimatizace: jeho primárním cílem je kontinuální obměna vzduchu a regulace vlhkosti, nikoliv chlazení prostoru.

Kde se automatické řízení vzduchu reálně používá?

Automatické řízení vzduchu nachází uplatnění v celé řadě prostředí, od rodinných domů po velké průmyslové haly. Konkrétní nasazení se liší podle požadavků na průtok, tlak a kvalitu vzduchu.

• Bytové rekuperační jednotky (např. systémy Brink) automaticky udržují rovnotlak a maximalizují účinnost výměníku tepla, čímž snižují tepelné ztráty při větrání
• Výrobní haly a sklady využívají vlečnou regulaci, která přizpůsobuje intenzitu větrání obsazenosti prostoru a snižuje provozní nároky v neobsazených zónách
• Kompresorové stanice regulují tlak v potrubní síti a chrání připojené nástroje před tlakovými rázy; regulace tlaku v pneumatice je přitom klíčovým prvkem spolehlivého provozu
• Kancelářské budovy a školy kombinují senzory CO2 s řídicím systémem budovy (BMS) pro větrání podle skutečné obsazenosti
• Nemocnice a čisté prostory vyžadují přesnou regulaci přetlaku nebo podtlaku, aby se zabránilo kontaminaci mezi odděleními
• Automobily řídí nejen teplotu, ale i distribuci vzduchu podle ročního období, čímž zabraňují mlžení oken a zvyšují bezpečnost jízdy

Integrace s chytrými domácnostmi probíhá přes protokoly KNX, Modbus nebo proprietární brány výrobců. Systém pak koordinuje větrání s vytápěním, stíněním a požární ochranou jako jeden celek. Podrobnější pohled na průmyslovou ventilaci ukazuje, jak se tyto principy uplatňují ve výrobních provozech.

Jak správně nastavit a udržovat automatický systém řízení vzduchu?

Správné nastavení systému rozhoduje o tom, zda bude fungovat spolehlivě roky, nebo způsobovat problémy od prvního měsíce provozu. Kalibrace senzorů, nastavení setpointů a pravidelná údržba jsou tři pilíře dlouhodobé stability.

Doporučený postup při uvádění systému do provozu:

• Změřte skutečné průtoky na všech vyústkách a porovnejte je s projektovými hodnotami před spuštěním automatiky
• Kalibrujte senzory podle referenčního přístroje, nikoli pouze podle výrobní kalibrace z továrny
• Nastavte setpointy pro průtok, teplotu a vlhkost podle skutečného využití prostoru, ne podle obecných doporučení
• Ověřte funkci nouzového vypínání simulací poruchového stavu před předáním do provozu
• Zdokumentujte nastavení do provozního deníku, aby pozdější servisní technik věděl, od čeho se odchýlit

Typické chyby při nastavení zahrnují příliš úzkou hysterezi regulátoru, špatné umístění senzorů nebo zanedbání kalibrace po výměně filtru. Pravidelné kontroly filtrů, kalibrace senzorů a vyhodnocování provozních dat prodlužují životnost systému a předcházejí poruchám dříve, než se projeví.

Profesionální tip: Po každé výměně filtrů zkontrolujte, zda systém správně přereguloval průtoky. Nový filtr má nižší odpor než zanesený, takže průtoky se změní a automatika musí nastavit nové pracovní body.

Role profesionálního technika je při prvním nastavení nenahraditelná. Automatizace eliminuje chyby způsobené lidským faktorem za provozu, ale samotné nastavení vyžaduje odborné znalosti o kalibraci senzorů, správném zapojení řídicích prvků a pochopení hydrauliky potrubní sítě.

Jaké normy a legislativa platí pro automatické řízení vzduchu v ČR?

Automatické řízení vzduchu v České republice podléhá několika technickým normám a právním předpisům, které stanovují minimální požadavky na výměnu vzduchu, energetickou náročnost i bezpečnost systémů.

Základní normativní rámec tvoří ČSN EN 16798 (energetická náročnost budov, větrání nebytových budov) a ČSN EN 15251 (vstupní parametry vnitřního prostředí pro návrh a hodnocení energetické náročnosti budov). Tyto normy definují minimální průtoky vzduchu na osobu i na plochu a kategorie kvality vnitřního prostředí, od nichž se odvíjí nastavení řídicích systémů.

Pro průmyslové větrání platí nařízení vlády č. 361/2007 Sb., které stanovuje podmínky ochrany zdraví při práci včetně požadavků na mikroklima pracovišť. Minimální výměna vzduchu, přípustné koncentrace CO2 a teplotní rozsahy jsou zde závazné, nikoli doporučené.

Energetická náročnost budov se řídí zákonem č. 406/2000 Sb. o hospodaření energií a prováděcí vyhláškou č. 264/2020 Sb. Automatické řízení vzduchu je jedním z nástrojů, jimiž projektanti dosahují požadovaných tříd energetické náročnosti budov (ENB). Rekuperační jednotky s automatickou regulací průtoku přispívají ke snížení měrné potřeby tepla na vytápění, což je sledovaný parametr při certifikaci budov.

Instalace vzduchotechnických systémů musí splňovat také ČSN 73 0872 (požární bezpečnost staveb, vzduchotechnická zařízení) a být koordinována s požárně bezpečnostním řešením stavby. Automatické klapky a řídicí systémy musí při požárním poplachu reagovat podle předem definovaného scénáře.

Klíčové poznatky

Automatické řízení vzduchu kombinuje přesné měření, řídicí algoritmy a aktuátory do systému, který zajišťuje optimální kvalitu vzduchu, rovnotlak a energetickou úspornost bez manuálního zásahu.

Časté dotazy

Co přesně znamená automatické řízení vzduchu?

Automatické řízení vzduchu je systém, který pomocí senzorů a řídicích algoritmů samostatně reguluje průtok, tlak, teplotu a vlhkost vzduchu v prostoru bez manuálního zásahu uživatele.

Jak se měří průtok vzduchu v automatických systémech?

Průtok vzduchu měří vestavěný anemometr nebo diferenční tlakový snímač umístěný v potrubí. Naměřená hodnota se porovnává se setpointem a frekvenční měnič ventilátoru průtok automaticky doreguluje.

Kolik vzduchu na osobu vyžadují české normy?

ČSN EN 16798 a nařízení vlády č. 361/2007 Sb. stanovují minimální průtoky vzduchu na osobu i na plochu místnosti v závislosti na kategorii prostoru a jeho využití; konkrétní hodnoty se liší podle typu budovy a obsazenosti.

Co vyjadřuje vlhkost vzduchu a proč ji systém hlídá?

Relativní vlhkost vzduchu udává, kolik procent z maximálního možného množství vodní páry vzduch při dané teplotě obsahuje. Automatický systém ji hlídá, protože příliš vysoká vlhkost podporuje růst plísní a nízká vlhkost způsobuje vysychání sliznic.

Jak klimatizace vzduch-vzduch spolupracuje s automatickým řízením?

Klimatizace vzduch-vzduch přenáší teplo mezi venkovním a vnitřním vzduchem; automatické řízení koordinuje její chod s větráním tak, aby se minimalizovaly tepelné ztráty a udržela požadovaná teplota i vlhkost v prostoru.
