Role automatizace v pneumatice ve výrobních procesech

Stručně:

• Automatizace v pneumatice řídí pohony a ventily pomocí programovatelných systémů bez lidského zásahu. Využívá termodynamiku, mechaniku tekutin a digitální řízení k efektivnímu provozu výrobních linek. Moderní trendy zahrnují IoT senzory, digitální dvojčata a softwarově řízené ventily, které zkracují dobu přestavby.

Automatizace v pneumatice je definována jako řízení pneumatických pohonů, ventilů a komponent prostřednictvím programovatelných řídicích systémů bez přímého lidského zásahu. Tato technologie spojuje termodynamické principy stlačeného vzduchu s moderní řídicí elektronikou, jako jsou PLC a SCADA systémy, a tím mění způsob, jakým průmyslové výrobní linky fungují. Výsledkem je vyšší opakovatelnost pohybů, nižší spotřeba energie a zkrácení prostojů. Pro techniky a inženýry pracující v průmyslové automatizaci představuje pochopení role automatizace v pneumatice základ pro navrhování spolehlivých a efektivních výrobních procesů.

Jak funguje automatizace v pneumatice?

Pneumatická automatizace stojí na třech vědeckých základech: termodynamice, mechanice tekutin a teorii řízení. Stlačený vzduch vzniká přeměnou mechanické energie kompresoru na tlakovou energii plynu. Tato energie se pak přenáší potrubím ke spotřebičům, jako jsou pneumatické válce nebo rotační pohony, kde se zpět mění na mechanický pohyb.

Mechanika tekutin určuje, jak vzduch proudí potrubím, jak se chová při průchodu škrtícími ventily a jaký tlak působí na pístnici válce. Správný návrh průřezů potrubí a volba ventilů přímo ovlivňují rychlost a sílu pohybu. Chybný návrh vede ke ztrátám tlaku a nepředvídatelnému chování aktuátorů.

Teorie řízení pak propojuje fyzikální vrstvu s digitální logikou. PLC přijímá signály ze senzorů, vyhodnocuje podmínky a vydává povely elektromagnetickým ventilům. Bezpečnostní analýza a optimalizace tlaku jsou nezbytnými kroky při navrhování spolehlivých pneumatických systémů. Bez správně nastavených bezpečnostních limitů hrozí přetlak nebo nekontrolovaný pohyb.

Průmyslové normy jako ISO 4414 stanovují požadavky na bezpečný provoz pneumatických systémů, včetně maximálních pracovních tlaků a požadavků na odvzdušnění. Dodržení těchto norem není volitelné. Je to podmínka pro provoz v regulovaných průmyslových prostředích.

Profesionální tip: Před návrhem pneumatického okruhu vždy spočítejte skutečnou spotřebu vzduchu všech aktuátorů v nejhorším možném scénáři souběžného pohybu. Poddimenzovaný kompresor způsobuje pokles tlaku a nestabilitu celé linky.

• Termodynamika: přeměna energie kompresoru na tlakový vzduch
• Mechanika tekutin: proudění, tlakové ztráty a průtoky v potrubí
• Teorie řízení: PLC logika, zpětná vazba ze senzorů, řízení ventilů
• Bezpečnostní normy: ISO 4414, EN 983 a požadavky na odvzdušnění
• Optimalizace tlaku: nastavení regulátorů tlaku pro minimální spotřebu energie

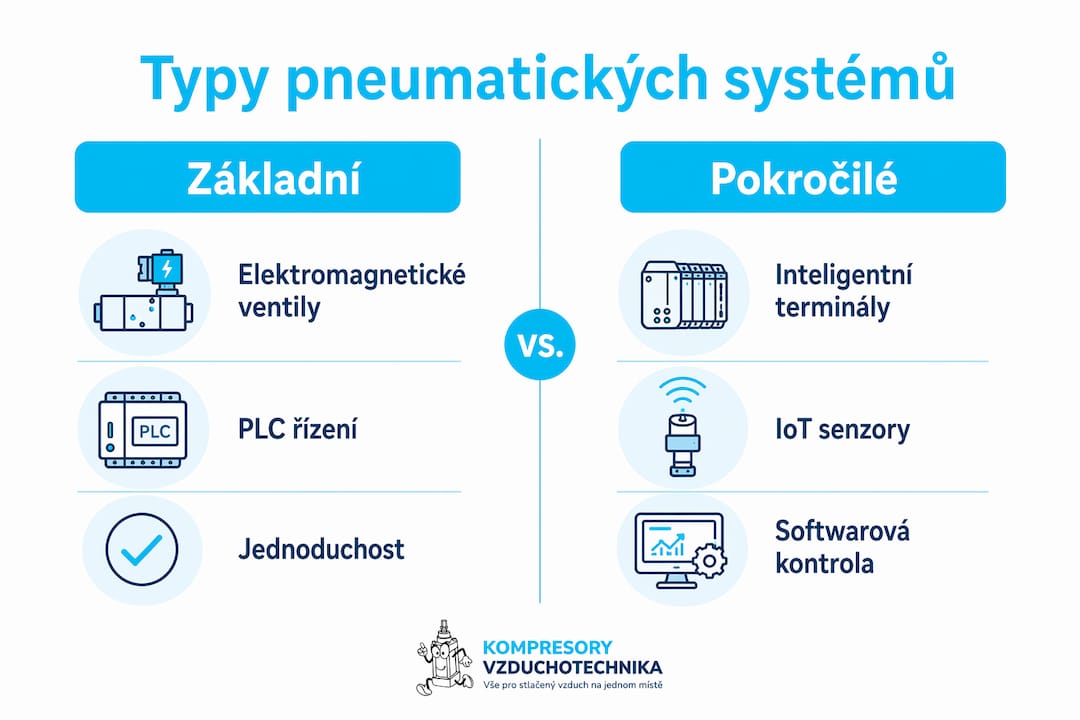

Jaké jsou hlavní typy automatizovaných pneumatických systémů?

Pneumatika jako průmyslová technologie nabízí spolehlivost, jednoduchost a nízké náklady při automatizaci opakujících se úkolů. Typy systémů se liší podle složitosti řídicí logiky a míry integrace s digitálními platformami.

Základní pneumatické pohony s elektromagnetickými ventily

Nejrozšířenější typ tvoří pneumatické válce řízené elektromagnetickými ventily. PLC spíná cívku ventilu, vzduch vstoupí do válce a píst vykoná pohyb. Tento přístup pokrývá většinu jednoduchých manipulačních a lisovacích aplikací.

Inteligentní ventilové terminály

Pokročilejší kategorii představují ventilové terminály s integrovanou elektronikou. Motion Terminal Festo nahrazuje více než 50 fyzických komponent jediným inteligentním ventilem, přičemž změny funkcí systému řeší softwarově přes aplikace. Jeden řídicí terminál dokáže ovládat až osm pohybů s až 65% nižší energetickou spotřebou ve srovnání s konvenčními elektrickými pohony. Tato úspora se přímo promítá do provozních nákladů výrobního závodu.

Systémy s IoT senzorikou

Třetí kategorii tvoří pneumatické systémy vybavené IoT senzory pro měření tlaku, průtoku, teploty a polohy. Integrace IoT senzorů s PLC a SCADA umožňuje programování pokročilé řídicí logiky a synchronizaci výrobních procesů v reálném čase. Tato vrstva dat otevírá cestu k prediktivní údržbě a vzdálenému monitoringu.

Jak digitalizace a IoT mění pneumatiku v automatizaci?

Digitalizace mění pneumatiku z pasivního komponentu na aktivně řízený prvek s prediktivní údržbou založenou na skutečném stavu namísto fixního harmonogramu. Tento posun má přímý dopad na provozní náklady a dostupnost výrobní linky.

Prediktivní údržba funguje tak, že senzory průběžně měří tlak, průtok a vibrace. Řídicí software porovnává naměřené hodnoty s referenčními modely a identifikuje odchylky dříve, než způsobí poruchu. Výsledkem je plánovaná výměna komponent místo neplánovaného prostoje.

Softwarové systémy dokážou analyzovat data z existujících sběrnic CAN a ABS a předpovědět stav komponent bez nutnosti instalovat další senzory. Tato schopnost snižuje investiční náklady na digitalizaci stávajících systémů.

Digitalizace a sjednocení datových prostředí výrazně zlepšuje spolupráci napříč týmy a zrychluje realizaci projektů. Platformy jako 3DEXPERIENCE ukazují, že propojení konstrukčních, výrobních a servisních dat do jednoho prostředí zkracuje čas od návrhu k výrobě a snižuje počet chyb způsobených neaktuálními podklady.

Role digitalizace v pneumatice se projevuje také v oblasti úspor energie. Chytré regulátory tlaku snižují pracovní tlak na skutečně potřebnou hodnotu pro každou fázi výrobního cyklu. Zbytečně vysoký tlak zvyšuje spotřebu kompresoru a urychluje opotřebení těsnění.

• Průběžné měření tlaku a průtoku odhaluje úniky vzduchu v reálném čase
• Vzdálený monitoring přes SCADA snižuje potřebu fyzických obchůzek
• Datová analýza identifikuje vzory opotřebení před selháním komponentu
• Softwarové aktualizace ventilových terminálů mění funkci bez výměny hardwaru
• Energetické reporty ukazují skutečnou spotřebu stlačeného vzduchu na výrobní operaci

Jak integrovat pneumatiku do automatizovaných výrobních linek?

Úspěšná integrace pneumatiky do automatizované výrobní linky vyžaduje systematický přístup od návrhu po spuštění. Improvizace v této fázi způsobuje problémy, které se obtížně odstraňují po zahájení výroby.

1. Analýza požadavků: Definujte síly, rychlosti, zdvihy a cyklovací frekvence pro každý aktuátor. Tyto parametry určují průměry válců, průtoky ventilů a kapacitu kompresoru.
2. Návrh rozvodů stlačeného vzduchu: Navrhněte potrubní rozvody s minimálními tlakovými ztrátami. Trubky pro rozvody stlačeného vzduchu nástrčného systému umožňují rychlou montáž a snadné rozšíření sítě bez speciálního nářadí.
3. Úprava vzduchu: Každý pneumatický okruh potřebuje filtraci, regulaci tlaku a mazání. Centralizované mazací systémy automaticky dodávají mazivo do kritických míst, čímž zvyšují spolehlivost a snižují nároky na ruční údržbu.
4. Výběr řídicího systému: Zvolte PLC s dostatečným počtem vstupů a výstupů pro všechny senzory a ventily. Zajistěte kompatibilitu s nadřazeným SCADA systémem závodu.
5. Testování a ladění: Ověřte funkci každého pohybu samostatně, pak v kombinaci. Nastavte škrticí ventily pro požadované rychlosti a zkontrolujte bezpečnostní funkce.

Profesionální tip: Při návrhu umístěte jednotky úpravy vzduchu co nejblíže ke spotřebičům. Dlouhé úseky potrubí bez filtrace a regulace způsobují nestabilitu tlaku a zkracují životnost těsnění ve válcích.

Optimalizace spotřeby energie probíhá nastavením nejnižšího tlaku, při kterém systém spolehlivě pracuje. Každý bar zbytečného přetlaku zvyšuje spotřebu kompresoru přibližně o 7 %. Tato hodnota se rychle projeví na ročním účtu za elektřinu ve větším závodě.

Jaké jsou současné trendy v automatizaci pneumatických systémů?

Moderní pneumatická automatizace se posouvá směrem k softwarově definovaným systémům, kde hardware zůstává standardizovaný a funkce se mění programem. Tento přístup zkracuje dobu přestavby výrobní linky z hodin na minuty.

Digitální dvojčata pneumatických systémů umožňují simulovat chování linky před fyzickou instalací. Inženýr ověří sekvence pohybů, identifikuje kolize a optimalizuje časování cyklů v virtuálním prostředí. Teprve po validaci se přistoupí k fyzické montáži.

• Inteligentní ventily řízené softwarem: Jedna fyzická platforma nahrazuje desítky specializovaných komponent a funkce se přepínají aplikací
• Digitální dvojčata: Virtuální model systému umožňuje testování změn bez zastavení výroby
• Modulární systémy: Standardizované bloky se rychle rekonfigurují pro nové výrobní úkoly
• Energetický management: Automatické snižování tlaku v přestávkách výroby šetří náklady na kompresor

Možnosti automatizace v pneumatických systémech se dále rozšiřují propojením s průmyslovým internetem věcí. Každý ventil, senzor a kompresor se stává zdrojem dat pro nadřazené analytické platformy. Výsledkem je výrobní prostředí, které se samo monitoruje a upozorňuje obsluhu na odchylky dříve, než způsobí prostoj.

Klíčové poznatky

Automatizace pneumatických systémů přináší měřitelné výsledky tehdy, když technický návrh, řídicí logika a digitální monitoring tvoří jeden propojený celek.

Zkušenosti z praxe: co skutečně rozhoduje o úspěchu

Při nasazování pneumatické automatizace v průmyslových provozech jsem opakovaně narážel na stejný problém. Technický tým věnuje velkou pozornost výběru válců a ventilů, ale podceňuje kvalitu stlačeného vzduchu a správnost jeho úpravy. Výsledkem jsou předčasná selhání těsnění, nestabilní pohyby a zbytečné prostoje.

Druhý opakující se problém je podcenění datové vrstvy. Systém se nainstaluje, spustí a pak se na něj zapomene až do první poruchy. Přitom role IoT v pneumatických systémech spočívá právě v tom, že průběžná data odhalí problém týdny před selháním. Investice do senzoriky se vrátí při prvním zachyceném prostoji.

Moje doporučení je začít jednoduše. Nasaďte měření tlaku a průtoku na klíčových místech okruhu. Sledujte trendy po dobu jednoho měsíce. Teprve pak rozhodujte o dalších krocích digitalizace. Tento přístup dává smysl jak pro nové instalace, tak pro modernizaci stávajících systémů.

Propojení pneumatiky s digitálními platformami není jednorázový projekt. Je to průběžný proces, který přináší výsledky postupně. Každý přidaný senzor a každá analyzovaná data zvyšují schopnost předvídat a řídit výrobní proces. Výhody automatizace pneumatické technologie se plně projeví až tehdy, když fyzická a digitální vrstva systému spolupracují jako celek.

— Zdeněk

Pneumatické komponenty pro průmyslovou automatizaci od Kompresory-vzduchotechnika

Kompresory-vzduchotechnika nabízí kompletní sortiment pneumatických komponent pro průmyslovou automatizaci, od základních ventilů a válců po jednotky úpravy vzduchu a příslušenství pro rozvody stlačeného vzduchu. Každý produkt je vybrán s ohledem na spolehlivost v průmyslových podmínkách a kompatibilitu s běžnými řídicími systémy.

Pro průmyslové zákazníky je k dispozici technická podpora při výběru komponent i při návrhu pneumatických okruhů. Sortiment pneumatických a hydraulických komponent zahrnuje vše potřebné pro stavbu i modernizaci automatizovaných výrobních linek. Odborný tým Kompresory-vzduchotechnika poradí s výběrem správné jednotky úpravy vzduchu i s dimenzováním celého pneumatického systému podle konkrétních výrobních požadavků.

Časté dotazy

Co je role automatizace v pneumatice?

Automatizace v pneumatice označuje řízení pneumatických pohonů a ventilů pomocí PLC, SCADA nebo inteligentních ventilových terminálů bez přímého lidského zásahu. Cílem je zvýšit opakovatelnost, snížit spotřebu energie a zkrátit prostoje.

Jaké typy automatizovaných pneumatických systémů existují?

Základní typy zahrnují elektromagnetické ventily řízené PLC, inteligentní ventilové terminály se softwarovým řízením a systémy s IoT senzorikou pro prediktivní údržbu. Každý typ odpovídá jiné úrovni složitosti a požadavkům na flexibilitu výroby.

Jak IoT senzory přispívají k pneumatické automatizaci?

IoT senzory měří tlak, průtok a teplotu v reálném čase a předávají data do řídicích systémů. Tato data umožňují prediktivní údržbu, energetický monitoring a vzdálené řízení pneumatického systému.

Jak integrovat pneumatiku do existující výrobní linky?

Integrace začíná analýzou požadavků na síly a rychlosti, pokračuje návrhem rozvodů a výběrem řídicího systému. Klíčová je správná úprava vzduchu a kompatibilita pneumatických komponent s existujícím PLC nebo SCADA systémem závodu.

Jaké jsou výhody automatizace pneumatické technologie oproti elektrickým pohonům?

Pneumatické pohony jsou jednodušší, odolnější v prašném a vlhkém prostředí a mají nižší pořizovací náklady. Inteligentní ventilové terminály navíc dosahují až 65% nižší energetické spotřeby ve srovnání s konvenčními elektrickými pohony při srovnatelném výkonu.
