Pneumatické systémy vysvětlení: průvodce pro techniky

TL;DR:

• Pneumatické válce po dosažení krajní polohy mohou odskočit kvůli stlačitelnosti vzduchu, nikoliv poruše.
• Správné dimenzování a řízení průtoku vzduchu jsou klíčové pro spolehlivost systémů a eliminaci odskoků.

Pneumatické systémy vysvětlení v praxi začíná u jednoho překvapivého faktu: pneumatický válec po dosažení krajní polohy nemusí zastavit zcela klidně. Místo toho může odskočit, zakmitat a teprve pak se ustálit. To není porucha komponentů. Je to přímý důsledek fyziky stlačeného vzduchu. Pochopení tohoto chování a dalších principů pneumatických systémů je základem pro správný návrh, provoz i výběr komponent. Tento článek přináší technicky přesný a prakticky orientovaný přehled pro techniky, inženýry a studenty, kteří chtějí rozumět pneumatice do hloubky.

Obsah

• Klíčové poznatky
• Princip pneumatických systémů a jejich součásti
• Fyzikální principy a omezení pneumatiky
• Typy pneumatických pohonů a výběr správného
• Provoz a údržba pneumatických systémů
• Pohled z praxe: co se v učebnicích nedočtete
• Pneumatické řešení od Kompresory-vzduchotechnika
• FAQ

Klíčové poznatky

Princip pneumatických systémů a jejich součásti

Pneumatika používá stlačený vzduch k vytváření pohybu a síly. Kompresor stlačí vzduch na provozní tlak, vzdušník ho uchovává a regulátor tlaku zajistí, aby do systému vstupoval vzduch se správnými parametry. Odtud vzduch pokračuje přes ventily k aktuátorům, kde se tlaková energie mění na mechanický pohyb.

Základní komponenty pneumatického systému tvoří logický řetězec od zdroje energie po pracovní prvek:

• Kompresor: Mění mechanickou energii na tlakovou energii stlačeného vzduchu. Výkon kompresoru ovlivňuje maximální průtok a dosažitelný tlak v celém systému.
• Vzdušník (zásobník vzduchu): Vyrovnává výkyvy spotřeby, udržuje stabilní tlak a chrání kompresor před nadměrným spínáním.
• Jednotka pro úpravu vzduchu (FRL): Filtr zachytí nečistoty a kondenzát, regulátor nastaví provozní tlak, maznice přidá olej pro mazání pohyblivých dílů.
• Pneumatické ventily: Řídí směr, průtok a tlak vzduchu. Nejběžnější jsou 5/2 ventily pro ovládání dvojčinných válců.
• Pneumatické válce a motory: Aktuátory mění tlakovou energii vzduchu na přímočarý nebo rotační pohyb.

Regulace tlaku a průtoku vzduchu je klíčová pro přesnou práci pneumatických aktuátorů a optimalizaci výkonu celého systému. Podrobnější pohled na fungování pneumatiky v průmyslu nabízí průvodce funkcí pneumatiky.

Profesionální tip: Při dimenzování vzdušníku platí obecné pravidlo: objem vzdušníku by měl být alespoň desetinásobkem minutové spotřeby vzduchu při pracovním cyklu s krátkými, opakovanými takty.

Fyzikální principy a omezení pneumatiky

Klíčový rozdíl mezi pneumatikou a hydraulikou leží ve stlačitelnosti pracovního média. Hydraulika používá kapalinu, která je téměř nestlačitelná, takže síla se přenáší prakticky okamžitě a pohyb je velmi tuhý. Vzduch naopak stlačitelný je, a to zásadně mění dynamické chování celého systému.

Stlačený vzduch v pneumatickém válci funguje jako pružina. Když píst dosáhne krajní polohy, nahromaděná elastická energie vzduchu ho odtlačí zpět. Výsledkem je pružinový efekt a odskok pístu, který může způsobit kmitání. Toto chování závisí na objemu vzduchu před a za pístem, hmotnosti pohybující se části a tuhosti systému.

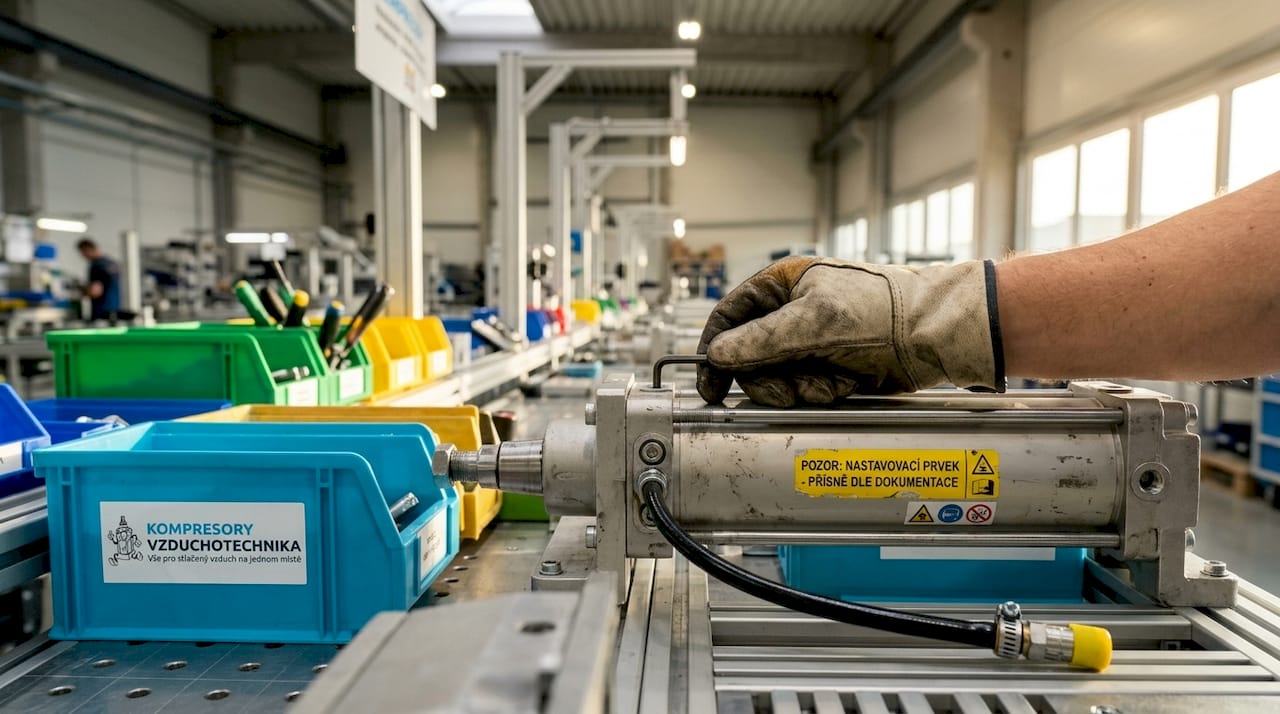

Odskok pneumatických válců je přirozeným jevem způsobeným stlačitelností vzduchu, nikoliv poruchou komponentů. Lze ho řídit nastavením tlumení na konci zdvihu, použitím hydraulických tlumičů nebo aktivní regulací průtoku vzduchu škrticím ventilem.

Rezonanční frekvence pneumatického válce závisí na efektivní tuhosti vzduchového sloupce a hmotnosti pohybující se zátěže. Při návrhu systémů s rychlými cykly nebo přesnou polohou je nezbytné dynamiku vzduchového sloupce zohlednit již ve fázi výpočtů.

Profesionální tip: Pokud systém vykazuje opakované kmitání válce při zastavení, první krok není výměna komponentu, ale kontrola nastavení škrticích ventilů a ověření, zda tlumení na konci zdvihu odpovídá hmotnosti zátěže.

Typy pneumatických pohonů a výběr správného

Co je pneumatický pohon a jak ho správně vybrat? Pneumatický pohon (aktuátor) je zařízení, které mění tlakovou energii stlačeného vzduchu na mechanický pohyb. Role pneumatických pohonů v průmyslu zahrnuje přímočaré posuvy, otáčení, upínání, lisování i třídění.

Výpočet síly a rychlosti

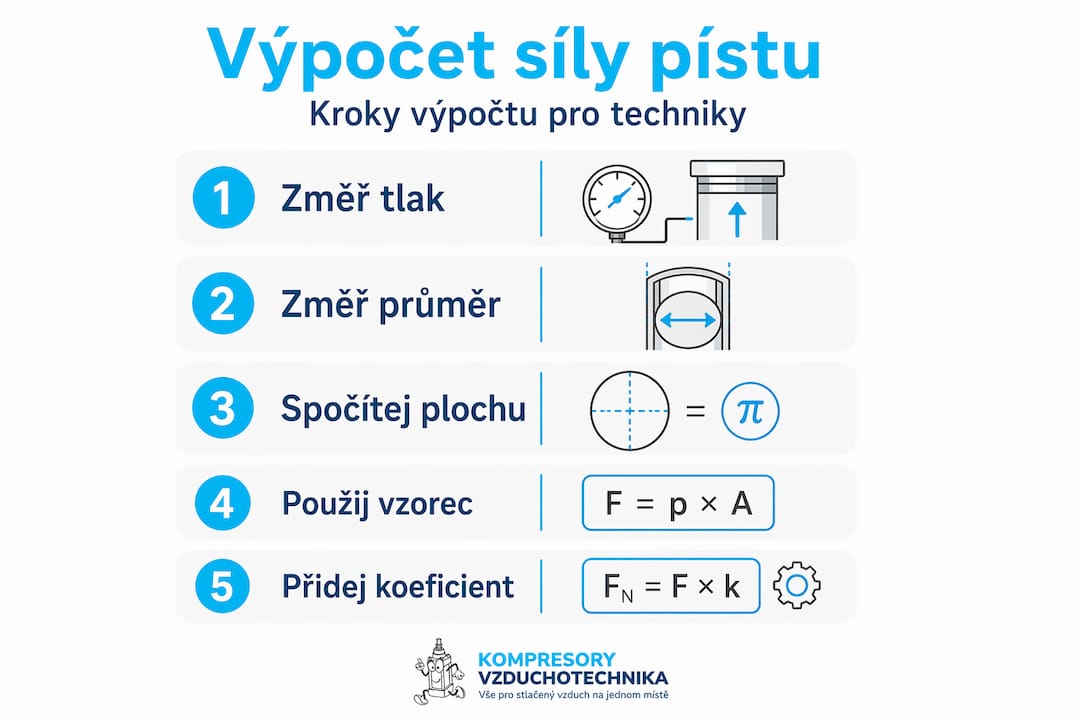

Síla pneumatického válce se počítá vzorcem F = P × A, kde P je provozní tlak v pascalech a A je efektivní plocha pístu v metrech čtverečních. Výsledek je teoretická síla. V praxi se počítá s účinností 0,8 až 0,9 z důvodu tření těsnění a mechanických ztrát.

Rychlost posuvu závisí na průtoku vzduchu Q dodaném do válce. Výkon pneumatických válců závisí nejen na tlaku a ploše pístu, ale výrazně také na dostupném průtoku vzduchu, který přímo ovlivňuje rychlost posuvu. Poddimenzovaný přívodní ventil nebo hadice omezí průtok a válec bude pracovat pomalu bez ohledu na tlak.

Konstrukční varianty pohonů

Výběr mezi válci s tyčí a bez tyče závisí na délce zdvihu a prostorových podmínkách. Válce bez tyče umožňují zdvihy přesahující délku samotného válce, protože zátěž je vedena vedle tělesa válce. Jsou kompaktní a vhodné pro aplikace s omezeným prostorem v ose pohybu.

Výběr pneumatického pohonu musí zohlednit kromě požadované síly také zatížení konce tyče. Axiální zatížení je ideální stav. Boční zatížení a momenty zkracují životnost ložisek a těsnění. Pokud nelze bocnímu zatížení zabránit konstrukčně, je nutné použít válec s integrovaným vedením nebo přidat samostatné lineární vedení.

Srovnání nejčastějších konstrukčních variant:

Ochrana proti nežádoucí rotaci tyče je řešena buď drážkou a perem přímo na tyči, nebo externím vedením. U přesných aplikací, kde poloha nástroje na tyči nesmí rotovat, je to konstrukční požadavek, nikoliv volitelný doplněk.

Profesionální tip: Pro správný výběr pohonu vždy začněte od požadované síly a přidejte bezpečnostní faktor minimálně 1,5. Poté ověřte průtok vzduchu v celém přívodu, protože právě průtok bývá nejčastějším důvodem, proč pohon nesplňuje očekávanou rychlost.

Provoz a údržba pneumatických systémů

Spolehlivý provoz pneumatického systému začíná u kvality vzduchu. Správná příprava a filtrace vzduchu významně ovlivňuje spolehlivost a životnost pneumatických komponent. Kondenzát, olej a pevné nečistoty v potrubí jsou nejčastější příčinou předčasného opotřebení těsnění a ventilů.

Doporučený postup pro optimální provoz a údržbu zahrnuje tyto kroky:

1. Kontrola a odkalení filtrů: Filtry zachycující pevné nečistoty a kondenzát je nutné pravidelně kontrolovat a vyprazdňovat. Zanesený filtr zvyšuje tlakovou ztrátu a snižuje výkon celého systému.
2. Nastavení regulátoru tlaku: Provozní tlak nastavte na nejnižší hodnotu, při které pohon spolehlivě vykoná požadovanou práci. Zbytečně vysoký tlak zvyšuje spotřebu vzduchu, opotřebení těsnění a hlučnost.
3. Kontrola maznice: Pokud systém obsahuje maznici, ověřte hladinu oleje a správnost nastavení dávkování. Příliš mnoho oleje kontaminuje filtraci, příliš málo způsobuje suché opotřebení pohyblivých dílů.
4. Kontrola těsnosti potrubí: Netěsnosti v rozvodech vzduchu mohou znamenat ztrátu 20 až 30 % výkonu kompresoru. Pravidelná detekce úniků ultrazvukovým detektorem nebo mýdlovým roztokem je standardní servisní úkon.
5. Kontrola stavu těsnění válců: Při poklesu síly nebo přítomnosti úniku vzduchu kolem tyče válce je nutná výměna těsnění. Odložená oprava vede k poškození povrchu tyče a nutnosti výměny celého válce.
6. Bezpečnostní opatření: Před jakýmkoliv servisním zásahem do pneumatického systému je povinné odvzdušnit systém, uzamknout přívod vzduchu a ověřit, že tlak klesl na nulu. Stlačený vzduch při neodborné manipulaci představuje vážné bezpečnostní riziko.

Pneumatické systémy jsou méně náchylné na požár a úniky ve srovnání s hydraulickými systémy, což zjednodušuje jejich provoz v prostředích s požárními riziky nebo v potravinářském průmyslu. Tato provozní výhoda je však podmíněna správnou přípravou vzduchu a pravidelnou údržbou filtrace.

Pohled z praxe: co se v učebnicích nedočtete

Z vlastní zkušenosti s pneumatickými systémy vím, že nejčastější chyby v návrhu nevznikají z neznalosti základních vzorců, ale z podcenění fyziky vzduchu v reálném potrubním rozvodu.

Viděl jsem mnohokrát projekty, kde výpočet síly válce byl správný, ale válec nepracoval správně. Příčina? Poddimenzovaný přívodní ventil nebo příliš dlouhé a tenké potrubí, které nestačilo dodávat potřebný průtok vzduchu. Tlak byl v pořádku. Průtok nebyl.

Druhý opakující se problém je zacházení s odsokem válce jako s poruchou. Konstruktér změní válec, problém přetrvá, protože příčina leží ve fyzice stlačeného vzduchu, nikoliv v komponentu. Odskok lze technicky řídit tlumením, konstrukčními úpravami a nastavením škrticích ventilů. Ale nejprve je nutné ho pochopit jako fyzikální jev.

Srovnání pneumatiky s hydraulikou bývá v praxi zjednodušeno na “pneumatika je levnější.” To je pravda, ale neúplná. Pneumatika je levnější na pořízení a údržbu, čistší v provozu a bezpečnější v prostředích s rizikem úniku média. Hydraulika nabízí tuhý pohyb, přesné polohování a vysoké síly na malém prostoru. Volba závisí na konkrétní aplikaci, nikoliv na obecném pravidle.

Moje doporučení pro každého, kdo navrhuje pneumatický systém: věnujte stejnou pozornost rozvodu vzduchu jako samotnému výběru aktuátorů. Kompresor, potrubí, ventily a filtrace tvoří jeden celek. Slabý článek v tomto řetězci snižuje výkon celého systému bez ohledu na kvalitu jednotlivých komponentů.

— Zdeněk

Pneumatické řešení od Kompresory-vzduchotechnika

Kompresory-vzduchotechnika nabízí kompletní sortiment pro návrh, realizaci i servis pneumatických systémů. Od kompresorů a vzdušníků přes jednotky pro úpravu vzduchu až po pneumatické nářadí a příslušenství pro průmyslové aplikace.

Odborný tým Kompresory-vzduchotechnika poskytuje technické poradenství při výběru komponentů, dimenzování systémů a řešení provozních problémů. Produktový sortiment zahrnuje pneumatická a hydraulická zařízení pro průmysl, stavebnictví, automotive i dílny. Pro profesionální uživatele jsou k dispozici také pneumatické nářadí a příslušenství poháněné stlačeným vzduchem s plnou technickou podporou.

Kompresory-vzduchotechnika se soustředí na to, aby zákazníci dostali přesně to řešení, které odpovídá jejich provozním podmínkám a technickým požadavkům. Konzultace je dostupná přímo přes web a zajišťuje ji zkušený technický tým.

FAQ

Co je pneumatický pohon a jak funguje?

Pneumatický pohon je zařízení, které mění tlakovou energii stlačeného vzduchu na mechanický pohyb. Vzduch pod tlakem působí na plochu pístu a vytváří sílu dle vzorce F = P × A.

Proč pneumatický válec odskakuje po dosažení krajní polohy?

Odskok je přímý důsledek stlačitelnosti vzduchu. Vzduch v válci funguje jako pružina a po dosažení dorazové polohy odtlačí píst zpět. Lze ho řídit nastavením tlumení a škrticích ventilů.

Jaký je hlavní rozdíl mezi pneumatikou a hydraulikou?

Pneumatika pracuje se stlačeným vzduchem, který je stlačitelný, hydraulika používá kapalinu s prakticky nulovou stlačitelností. Výsledkem je, že hydraulické systémy nabízejí tužší pohyb a přesnější polohování, zatímco pneumatika je jednodušší, čistší a bezpečnější v provozu.

Jak se vypočítá síla pneumatického válce?

Síla se vypočítá vzorcem F = P × A, kde P je provozní tlak a A je efektivní plocha pístu. V praxi se výsledek násobí koeficientem účinnosti 0,8 až 0,9 s ohledem na tření těsnění.

Proč je filtrace vzduchu v pneumatickém systému tak důležitá?

Kondenzát, nečistoty a olej v potrubí poškozují těsnění, ventily a aktuátory. Kvalitní filtrace přímo určuje životnost komponent a spolehlivost celého systému při dlouhodobém provozu.
