Význam sušení vzduchu v průmyslu a stavebnictví

TL;DR:

• Kontrola vlhkosti vzduchu je klíčem k prevenci koroze a poškození zařízení v průmyslových a stavebních provozech. Efektivní sušení vzduchu pomocí kondenzačních nebo adsorpčních metod závisí na požadovaném rosném bodu a provozních podmínkách. Moderní kombinované systémy optimalizují energetickou účinnost a prodlužují životnost technologií, přičemž správná volba a monitoring jsou zásadní pro bezpečnost a efektivitu provozu.

Kontrola vlhkosti stlačeného vzduchu patří mezi technická témata, která se v praxi podceňují, dokud nedojde k prvnímu výpadku nebo reklamaci. Přitom právě význam sušení vzduchu je pro průmyslové a stavební provozy zásadní: vlhkost ve vzduchovém systému způsobuje korozi potrubí, poškozuje pneumatická zařízení, zhoršuje kvalitu povrchových úprav a v chladném prostředí hrozí zamrznutím celých rozvodů. Tento článek přibližuje fyzikální principy hlavních metod odvlhčování, srovnává jejich výkonové a energetické parametry, ukazuje konkrétní průmyslová a stavební použití a nabízí praktická doporučení pro správnou volbu systému.

Obsah

• Klíčová zjištění
• Základní principy sušení vzduchu: kondenzační a adsorpční metody
• Aplikace sušení vzduchu v průmyslu a stavebnictví
• Pokročilé metody a trendy ve sušení vzduchu
• Vliv sušení vzduchu na zdraví a bezpečnost pracovního prostředí
• Pohled z praxe: co v projektech sušení vzduchu opravdu rozhoduje
• Řešení sušení vzduchu od Kompresory-vzduchotechnika
• FAQ

Klíčová zjištění

Základní principy sušení vzduchu: kondenzační a adsorpční metody

Odvlhčování stlačeného vzduchu, v odborné terminologii označované jako sušení stlačeného vzduchu, vychází ze dvou fyzikálně odlišných principů. Pochopení rozdílu mezi nimi je podmínkou správného výběru technologie pro konkrétní provoz.

Kondenzační metoda

Kondenzační sušičky (refrigeration dryers) ochlazují stlačený vzduch na teplotu blízkou rosném bodu vody, čímž dochází ke kondenzaci vlhkosti a jejímu odvedení mimo systém. Fyzikální limit této metody je rosný bod +4 až +7 °C. Pro většinu průmyslových aplikací s provozní teplotou nad nulou tento výkon postačuje. Kondenzační systémy jsou energeticky efektivní při vysoké relativní vlhkosti vstupního vzduchu a vyznačují se nižšími pořizovacími náklady oproti adsorpčním jednotkám.

Zásadní omezení nastupuje v nízkoteplotním prostředí. Při nízkých provozních teplotách kondenzační systémy ztrácejí výkon kvůli riziku namrzání a celkovému poklesu účinnosti. Staveniště v zimních podmínkách nebo venkovní instalace jsou proto pro tento typ nevhodné bez doplňkového řešení.

Adsorpční metoda

Adsorpční sušičky (desiccant dryers) pracují na odlišném principu: vlhkost je fyzikálně nebo chemicky vázána na povrch desikantního materiálu, nejčastěji silica gelu nebo aktivovaného oxidu hlinitého. Výsledkem je výrazně nižší rosný bod. Desikantní systémy dosahují rosných bodů až -60 °C a níže, což je nezbytné pro farmaceutické výroby, potravinářství, lakovny nebo precizní pneumatické řízení.

Nevýhodou je vyšší energetická náročnost při regeneraci desikantu a vyšší pořizovací cena. Energetická účinnost adsorpčních metod je naopak lepší než kondenzačních právě při nízkých hodnotách relativní vlhkosti.

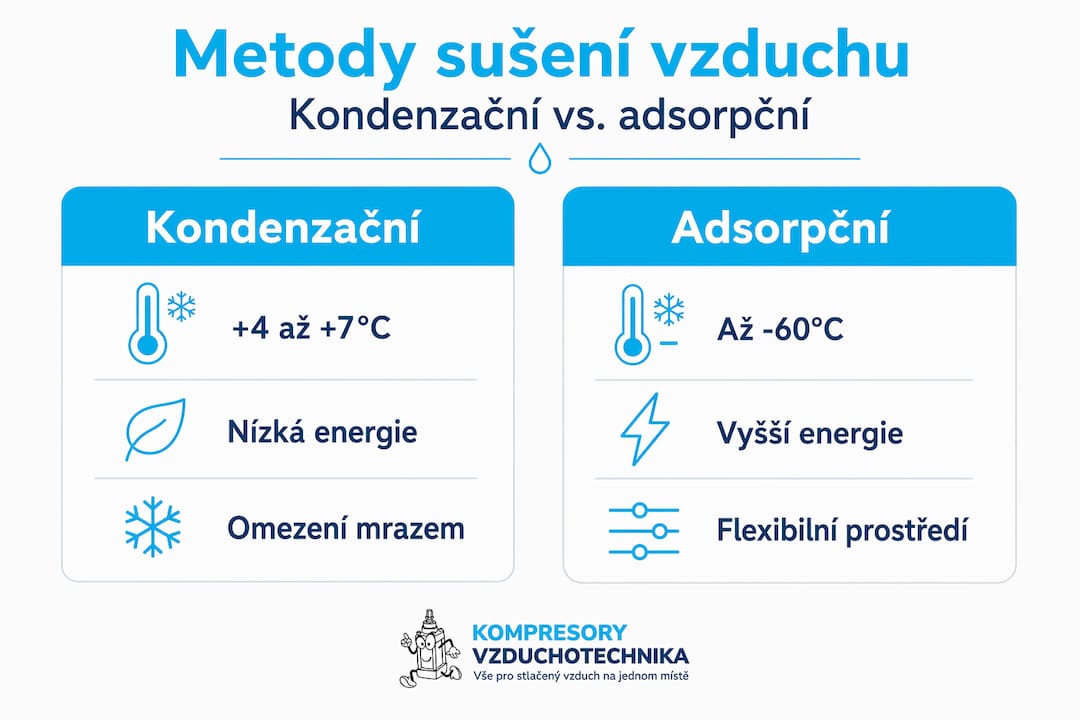

Srovnání parametrů obou metod

Profesionální tip: Volba metody odvlhčování musí vycházet z požadovaného rosného bodu a dostupných energetických zdrojů v provozu. Pouhou snahou „vysušit víc" bez znalosti provozních parametrů se zbytečně prodražují instalace bez přidané hodnoty.

Aplikace sušení vzduchu v průmyslu a stavebnictví

Přehled možností sušení vzduchu v teorii nestačí. Rozhodující je, jak vlhkost konkrétně ovlivňuje jednotlivé výrobní nebo stavební procesy a jaké jsou reálné dopady špatně zvolené technologie.

Vlhkost ve stlačeném vzduchu poškozuje zařízení a materiály několika mechanismy. V pneumatickém nářadí a ventilech způsobuje korozi těsnění a oxidaci pohyblivých částí. V lakovacích procesech snižuje přilnavost nátěru a způsobuje defekty povrchu. V potravinářském provozu vnáší riziko mikrobiální kontaminace přímo do produktu. Správně zvolený systém sušení prodlužuje životnost zařízení a snižuje náklady na údržbu.

Konkrétní odvětví, kde je odvlhčování stlačeného vzduchu kritické:

• Lakovny a povrchové úpravy: Vlhkost způsobuje rybí oči, puchýře a špatnou přilnavost. Rosný bod pod -20 °C je standardní požadavek.
• Potravinářský a farmaceutický průmysl: Vzduch přichází do přímého kontaktu s produktem. Zde platí přísné normy čistoty a sucha stlačeného vzduchu (ISO 8573).
• Stavebnictví a betonářské práce: Vlhký vzduch při tryskání nebo pneumatickém torkretování mění vlastnosti směsi a zkracuje životnost nástrojů.
• Strojírenství a CNC obrábění: Vzduch pro chlazení, ofukování a řízení. Kondenzát v řídících ventilech způsobuje nestabilitu procesu.
• Elektrická rozvodna a řídicí systémy: I malé množství kondenzátu vede ke zkratu nebo korozi konektorů.

Rizika při špatné volbě metody nejsou jen technická. Neplánované prostoje způsobené opravou nebo výměnou potrubí a zařízení poškozených kondenzátem představují v průmyslovém provozu násobně vyšší ztráty než cena správné sušičky. Odvlhčovače vzduchu výrazně urychlují schnutí materiálů, což je klíčové například při vysychání omítek nebo betonových směsí v uzavřených stavebních prostorách.

Profesionální tip: Při výběru sušičky pro stavební použití nezapomínejte zohlednit okolní teplotu. Kondenzační sušička na staveništi při teplotách pod 5 °C bez vytápěného prostoru je technicky nevhodná. V takovém případě je správnou volbou adsorpční nebo kombinovaný systém.

Pokročilé metody a trendy ve sušení vzduchu

Moderní průmyslové provozy přestávají volit mezi kondenzačním a adsorpčním řešením a přecházejí na kombinované systémy, které využívají výhod obou metod.

Logika kombinovaných systémů je přímočará. Předchlazení vzduchu kondenzační jednotkou odstraní 80 až 90 % obsažené vlhkosti energeticky levnou cestou. Adsorpční sušička pak zpracuje zbývající množství vlhkosti a dosáhne požadovaného nízkého rosného bodu bez nutnosti regenerovat celé množství desikantu. Výsledkem je výrazně nižší spotřeba energie a delší životnost adsorpčního média.

Postup při implementaci kombinovaného systému v nové instalaci:

1. Stanovit požadovaný rosný bod pro nejnáročnější aplikaci v provozu. Tento parametr určuje, zda je adsorpce vůbec nutná.
2. Dimenzovat kondenzační stupeň na průtočné množství vzduchu s rezervou 15 až 20 % pro sezónní výkyvy vlhkosti.
3. Zvolit typ regenerace desikantu v adsorpčním stupni. Tepelná regenerace s využitím odpadního tepla kompresoru je energeticky nejvýhodnější.
4. Nastavit řídicí systém pro sezónní přepínání. V létě při vysoké vlhkosti pracuje kondenzační stupeň na plný výkon, v zimě se jeho příspěvek snižuje a adsorpce přebírá větší podíl.
5. Monitorovat rosný bod online senzory. Automatická regulace prodlužuje životnost desikantu a zamezuje zbytečné regeneraci.

Využití odpadního tepla kompresoru pro regeneraci desikantu je oblast, kde průmyslové provozy dosahují v praxi zajímavých úspor. Šroubové kompresory produkují teplo, které se jinak maří do okolního prostředí. Integrované jednotky odvlhčování toto teplo přivádějí přímo do regeneračního cyklu sušičky, čímž se snižuje příkon celého systému.

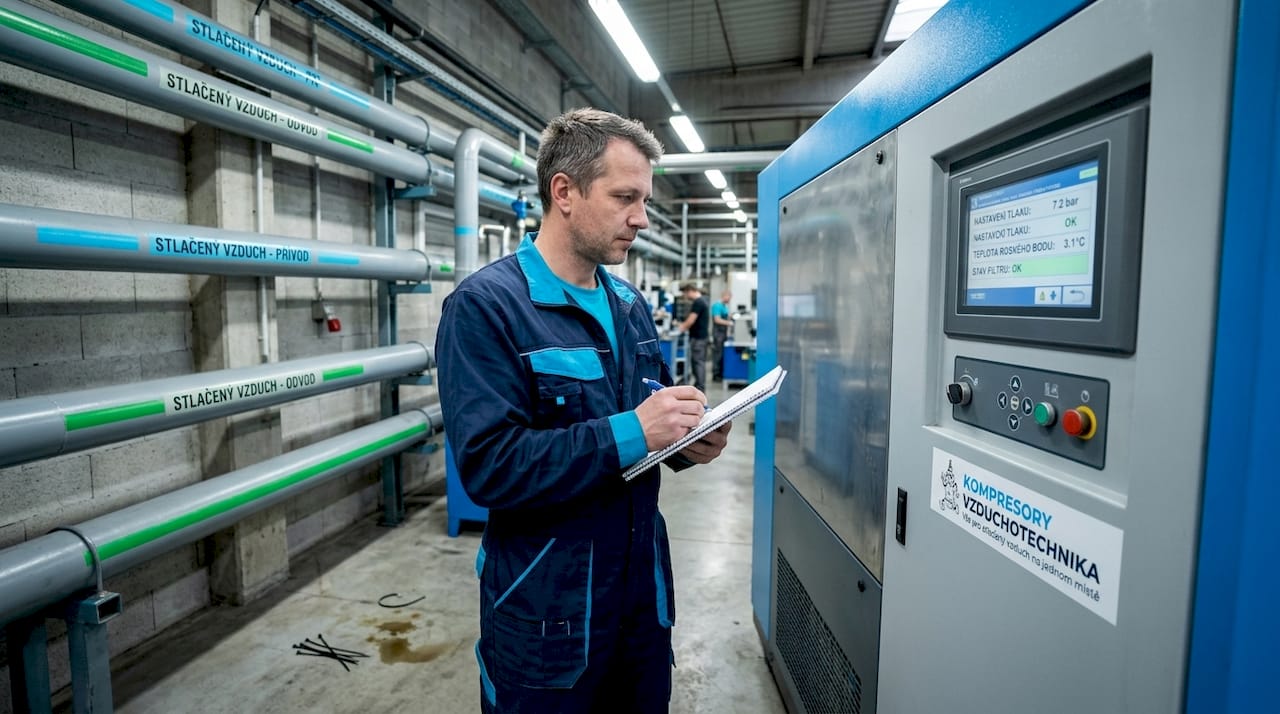

Profesionální tip: Sledujte rosný bod na výstupu systému průběžně, ne jen při uvádění do provozu. Desikant se postupně nasycuje a bez monitorování zjistíte zhoršení parametrů až ve chvíli, kdy škoda nastala. Online senzory rosného bodu se dnes pohybují v dostupných cenových relacích a jejich instalace se rychle vrátí.

Vliv sušení vzduchu na zdraví a bezpečnost pracovního prostředí

Výsledky správného odvlhčování stlačeného vzduchu se neprojevují jen na technickém stavu zařízení. Přímý dopad na pracovní prostředí a zdraví obsluhy je rovněž měřitelný.

Nadměrná vlhkost v pracovním prostředí podporuje vznik plísní, zrychluje korozi konstrukcí a vytváří podmínky pro mikrobiální kontaminaci. V prostorách s pneumatickým rozvodem vlhký vzduch přenáší olej a korozní produkty přímo do pracovního prostoru, kde je obsluha inhaluje.

Klíčová rizika nevhodného stavu vzduchu v provozu:

• Korozní prach z potrubí se dostává do stlačeného vzduchu při ofukování, čištění nebo pneumatickém přenosu materiálu.
• Mikroorganismy a plísně se množí ve vlhkém potrubí a filtrech a kontaminují výrobní linky v potravinářství nebo farmacii.
• Kondenzát v lakovacím nebo tryskacím zařízení způsobuje nerovnoměrný nástřik a nutnost opakování operace, což zvyšuje expozici pracovníků chemickým látkám.
• Námraza v pneumatickém rozvodu při nízkých teplotách představuje bezpečnostní riziko potrubí a tlakových nádob.

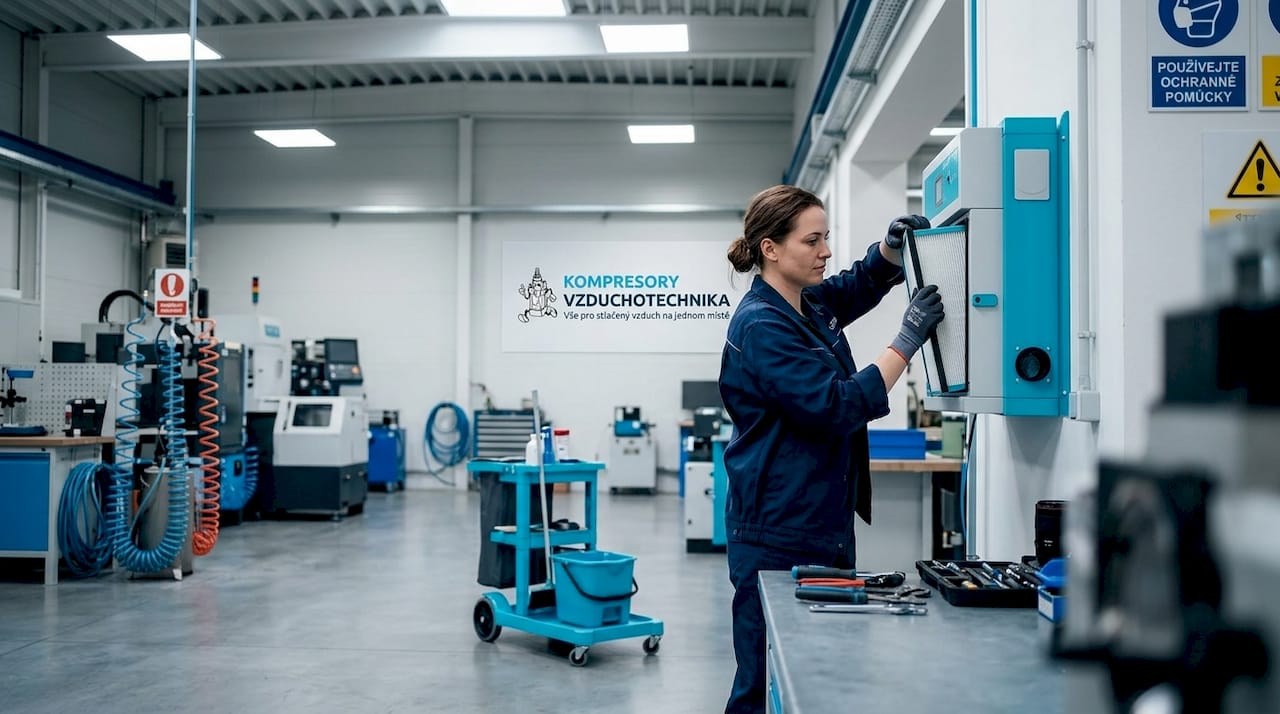

Průmyslová filtrace a úprava vzduchu je proto systémovým opatřením, ne volitelnou nadstavbou. Kombinace mechanické filtrace, odlučovačů kondenzátu a sušení vzduchu tvoří základ bezpečného provozu. Pro provozy s přísnou hygienickou normou platí povinnost dokumentovat kvalitu stlačeného vzduchu podle ISO 8573, přičemž obsah vlhkosti je jedním z klíčových sledovaných parametrů. Více o komplexní úpravě stlačeného vzduchu pro průmysl a stavby nabízí technický přehled na portálu Kompresory-vzduchotechnika.

Pohled z praxe: co v projektech sušení vzduchu opravdu rozhoduje

Za roky práce s průmyslovými vzduchárenskými systémy jsem se opakovaně setkal s jednou chybou, která stojí provozy zbytečné peníze. Projekční a provozní týmy se soustředí na výkon kompresoru a zapomínají na sušení. Sušička se pak doplňuje dodatečně jako „nutné zlo", přičemž bývá poddimenzovaná nebo špatně zvolená.

Nejpřekvapivější zkušenost? Provozy, které přešly z kondenzační na kombinovanou technologii, nenahlásily primárně úsporu energie jako hlavní přínos. Hlásily dramaticky nižší výdaje na opravy pneumatiky a snížení prostojů. To je skutečná návratnost investice, kterou finanční analýzy před projektem nezachytí.

Co projekční týmy opakovaně opomíjejí: sezónní variabilitu. Sušička dimenzovaná na letní podmínky (30 °C, 80 % RH) může v zimě pracovat zcela jinak nebo dokonce mrzroutit. Viděl jsem instalace, kde kondenzační sušička přestala fungovat v lednu, protože stála v nechráněném prostoru. Takové věci stojí víc než správná volba na začátku.

Moje doporučení pro praxi: nejdříve definujte nejhorší provozní scénář (nejnižší teplota okolí, nejvyšší vlhkost vstupu, maximální průtok), a teprve podle toho vybírejte technologii. Kombinované systémy s řízenou regenerací dnes nabízejí nejlepší rovnováhu mezi účinností a náklady pro většinu průmyslových aplikací. A monitoring rosného bodu není luxus. Je to nutná podmínka pro to, aby systém fungoval tak, jak byl navržen.

— Zdeněk

Řešení sušení vzduchu od Kompresory-vzduchotechnika

Správné odvlhčování stlačeného vzduchu začíná u zdroje. Kompresory-vzduchotechnika nabízí komplexní sortiment pro celý vzduchový řetězec: od výkonných šroubových kompresorů SCR přes sušičky a filtry až po úplné jednotky úpravy vzduchu.

Pro menší a střední provozy jsou k dispozici jednotky úpravy stlačeného vzduchu zahrnující filtry a sušičky v kompaktním provedení do 10 bar. Pro průmyslové instalace s vyššími nároky na průtok a rosný bod tým Kompresory-vzduchotechnika poskytuje technické poradenství a pomoc s výběrem správné kombinace kondenzačního a adsorpčního stupně. Součástí nabídky jsou také rozvody stlačeného vzduchu pro správné vedení vysušeného vzduchu v provozu. Odborná podpora, servis a konzultace jsou součástí standardní zákaznické péče.

FAQ

Co je rosný bod a proč je důležitý při sušení?

Rosný bod je teplota, při které začne vlhkost obsažená ve vzduchu kondenzovat. Čím nižší rosný bod sušička zaručuje, tím sušší vzduch dodává do systému a tím nižší je riziko kondenzace a poškození zařízení.

Jaký je rozdíl mezi kondenzační a adsorpční sušičkou?

Kondenzační sušička ochlazuje vzduch a odvádí kondenzát, dosahuje rosného bodu přibližně +4 až +7 °C. Adsorpční sušička váže vlhkost na desikantní materiál a dosahuje rosných bodů až -60 °C, je proto vhodná pro náročnější aplikace a nízké teploty.

Kdy je vhodné použít kombinovaný systém sušení?

Kombinovaný systém je výhodný tam, kde je požadovaný rosný bod nižší než -20 °C a zároveň je prioritou úspora energie. Kondenzační stupeň odstraní většinu vlhkosti levnou cestou a adsorpční stupeň dosáhne požadované hodnoty s minimální energetickou zátěží.

Jak sušení vzduchu ovlivňuje zdraví pracovníků?

Vlhký vzduch v potrubí podporuje korozi a vznik mikroorganismů. Tyto nečistoty se dostávají do pracovního prostoru při každém použití pneumatického nářadí nebo ofukování. Suchý a filtrovaný vzduch tato zdravotní rizika výrazně snižuje.

Jak poznat, že sušička v provozu nefunguje správně?

Nejčastější příznaky jsou kondenzát na výstupu potrubí nebo v pneumatickém nářadí, korozní stopy uvnitř rozvodů, zvýšená poruchovost pneumatických ventilů a v zimním provozu zamrzání rozvodů. Spolehlivou metodou kontroly je měření rosného bodu na výstupu sušičky.
