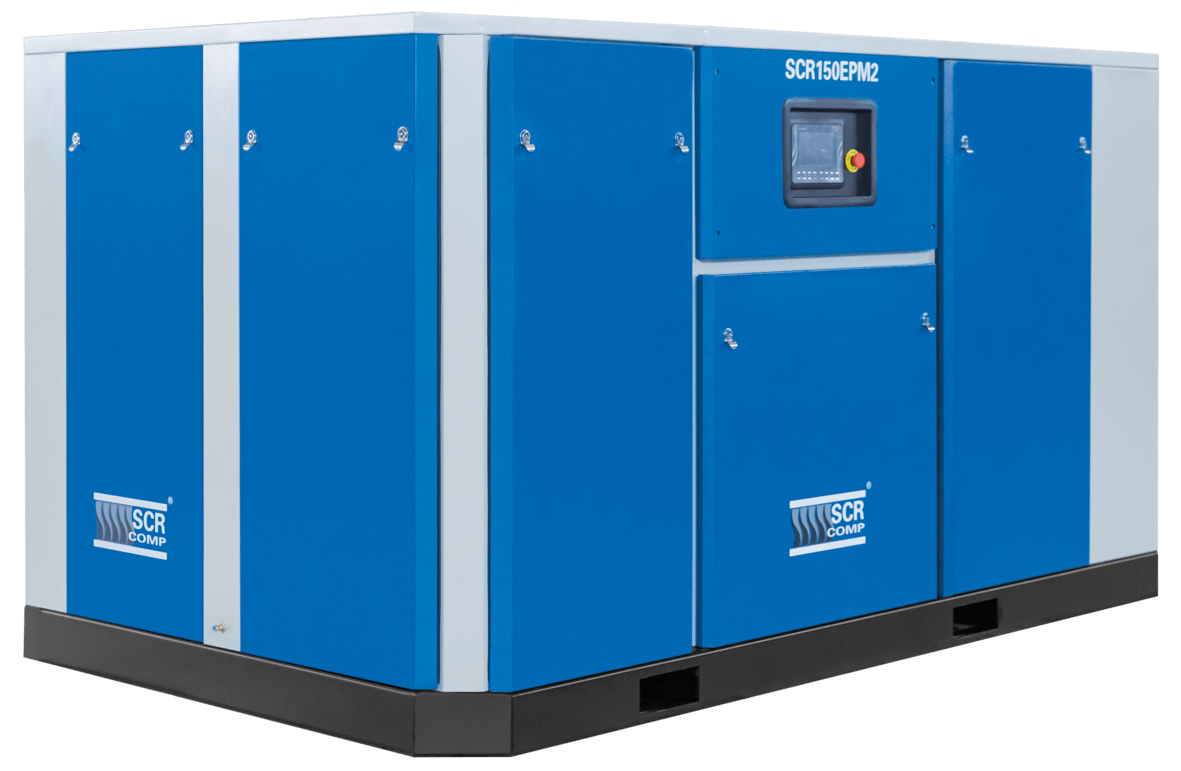

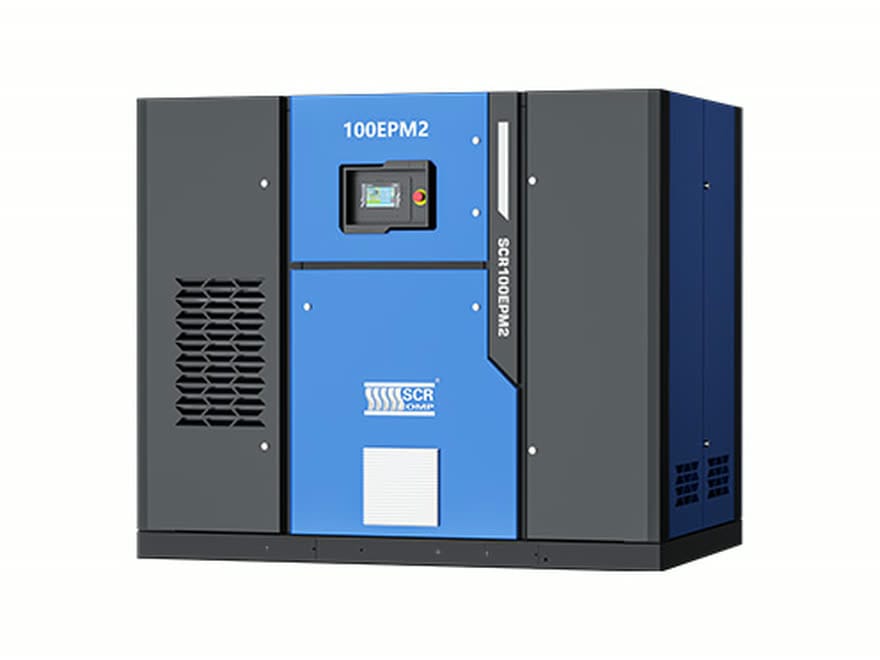

Šroubové kompresory SCR-EPM2: Maximální efektivita pro průmysl
Nová generaceEPM2 je řada pro provozy, kde stlačený vzduch není pomocné médium, ale součást výroby. Sedm výkonových tříd od 55 do 160 kW, výtlak až 33 500 l/min a přírubový výstup DN 50 až DN 80 — tady se nekupuje kompresor, tady se staví strojovna.
Motor s permanentními magnety nad úrovní IE4, přímý pohon kuželovým spojem bez řemenů a převodovky a měnič, který drží tlak s odchylkou do ±0,1 bar. Nový šroubový blok zvedá účinnost až o 16 % a je konstruovaný na 20 let.
Menší stroje od 15 kW má sesterská řada EPM; celý přehled značky je v přehledu značky SCR.
Čím se EPM2 liší
U téhle velikosti platíte hlavně za elektřinu
Stodesítka v třísměnném provozu protočí za rok víc energie, než stojí sama. Proto se u EPM2 nepočítá pořizovací cena, ale náklad za dobu životnosti — a ta je u nového bloku dvacet let. Každé procento účinnosti je tu znát jinak než u malého stroje.
Tlak si zvolíte ke stroji
Sedm, osm i deset barů pokrývá tentýž stroj — liší se nastavením a tím, kolik vzduchu při daném tlaku dodá. Proto mají všechny tři shodné rozměry i hmotnost. A protože bar navíc stojí zhruba 7 % energie, u stopadesátikilowattového stroje je to částka, kterou je vidět v rozpočtu.
Motor bez ložisek, chlazený olejem
Permanentní magnety, uzavřený olejový okruh, krytí IP65. Účinnost překonává požadavky IE4 a proti motorům IE2 ušetří 5 až 6 %. Konstrukce PM motoru neobsahuje ložiska — u stroje, který jede nepřetržitě, odpadá celá jedna položka údržby i s odstávkou.
Rozběh, který nesloží síť
Měnič rozjíždí stroj měkce a rozběhový proud nepřekročí jmenovitou hodnotu. U stosedmdesátiampérového stroje je rozdíl proti klasickému rozběhu, který protáhne sítí osminásobek, rozhodující — často určuje, jestli je vůbec kam stroj připojit.
Kaskáda šestnácti strojů bez nadřazeného panelu
Jednotka SCR9000 si rozdělí práci až mezi 16 kompresorů sama, bez samostatné řídicí skříně. V provozech téhle velikosti se skoro nikdy nestaví jeden stroj — staví se sestava, kde jeden drží základ a další najíždějí podle odběru.
Který stroj vybrat
| Šroubové kompresory SCR-EPM2 — všech 21 provedení | |||||||
|---|---|---|---|---|---|---|---|
| Objednací číslo | Příkon | Tlak | Výtlak (l/min) | Výstup | Rozměry d × š × v (mm) | Hmotnost | Hlučnost |
| SCR-55/7EPM2 | 55 kW | 7 bar | 3 500 – 12 500 | DN 50 | 1 900 × 1 350 × 1 650 | 1 550 kg | 76 dB(A) |
| SCR-55/8EPM2 | 8 bar | 3 000 – 11 500 | |||||
| SCR-55/10EPM2 | 10 bar | 2 600 – 10 500 | |||||
| SCR-63/7EPM2 | 63 kW | 7 bar | 4 000 – 14 000 | DN 50 | 1 900 × 1 350 × 1 650 | 1 650 kg | 76 dB(A) |
| SCR-63/8EPM2 | 8 bar | 3 600 – 13 000 | |||||
| SCR-63/10EPM2 | 10 bar | 3 200 – 12 000 | |||||
| SCR-75/7EPM2 | 75 kW | 7 bar | 3 800 – 16 300 | DN 65 | 2 280 × 1 500 × 1 950 | 2 010 kg | 78 dB(A) |
| SCR-75/8EPM2 | 8 bar | 3 600 – 16 000 | |||||
| SCR-75/10EPM2 | 10 bar | 2 900 – 13 700 | |||||
| SCR-90/7EPM2 | 90 kW | 7 bar | 5 100 – 20 000 | DN 65 | 2 280 × 1 500 × 1 950 | 2 050 kg | 78 dB(A) |
| SCR-90/8EPM2 | 8 bar | 5 000 – 19 000 | |||||
| SCR-90/10EPM2 | 10 bar | 4 000 – 16 500 | |||||
| SCR-110/7EPM2 | 110 kW | 7 bar | 7 400 – 24 500 | DN 80 | 2 800 × 1 750 × 1 690 | 2 900 kg | 78 dB(A) |
| SCR-110/8EPM2 | 8 bar | 7 200 – 24 000 | |||||
| SCR-110/10EPM2 | 10 bar | 6 300 – 21 000 | |||||
| SCR-132/7EPM2 | 132 kW | 7 bar | 8 300 – 30 000 | DN 80 | 2 700 × 1 650 × 2 150 | 3 050 kg | 78 dB(A) |
| SCR-132/8EPM2 | 8 bar | 7 500 – 28 000 | |||||
| SCR-132/10EPM2 | 10 bar | 6 500 – 23 000 | |||||
| SCR-160/7EPM2 | 160 kW | 7 bar | 9 300 – 33 500 | DN 80 | 2 700 × 1 650 × 2 150 | 3 150 kg | 78 dB(A) |
| SCR-160/8EPM2 | 8 bar | 8 800 – 31 000 | |||||
| SCR-160/10EPM2 | 10 bar | 7 600 – 27 000 | |||||
U každého příkonu najdete tři řádky — je to jeden a týž stroj ve třech nastaveních tlaku, proto se shodují v rozměrech, hmotnosti i hlučnosti. Dvojice čísel u výtlaku ohraničuje pásmo, ve kterém měnič plynule reguluje.
#showmore#
Kde se úspora bere
Kompresor je v průmyslu jeden z největších jednotlivých odběratelů elektřiny a u téhle velikosti to platí dvojnásob. Úsporu nemá smysl uvádět v korunách — sazba za kWh se mění a číslo by za rok bylo k ničemu. Níž je proto všechno vyjádřené v procentech, do kterých si dosadíte, za kolik nakupujete vy.
až 40 % — proti řízení výtlačným ventilem
Starší způsob regulace nechá stroj běžet na plné otáčky a přebytek odpustí. Měnič místo toho ubere otáčky. U stroje se 160 kW je čtyřicet procent rozdíl, který zaplatí celou investici dřív, než dojde záruka.
≈ 7 % — za každý zbytečný bar
Tlak o bar vyšší, než rozvod potřebuje, stojí zhruba sedm procent spotřeby. Na sto kilowattech v nepřetržitém provozu je to samo o sobě položka v řádu statisíců ročně.
5–6 % — PM motor proti IE2
Rozdíl mezi motorem s permanentními magnety a běžným asynchronním motorem, který se u strojů s měničem používá jako standard.
Tři úspory se sčítají a běží každou provozní hodinu. K tomu se u téhle velikosti přidává čtvrtá, kterou nikde nenajdete v tabulce: odpadní teplo. Stopadesátikilowattový stroj vytápí strojovnu sám o sobě a při trvalém provozu je jeho využití největší jednotlivá úspora hned po měniči.

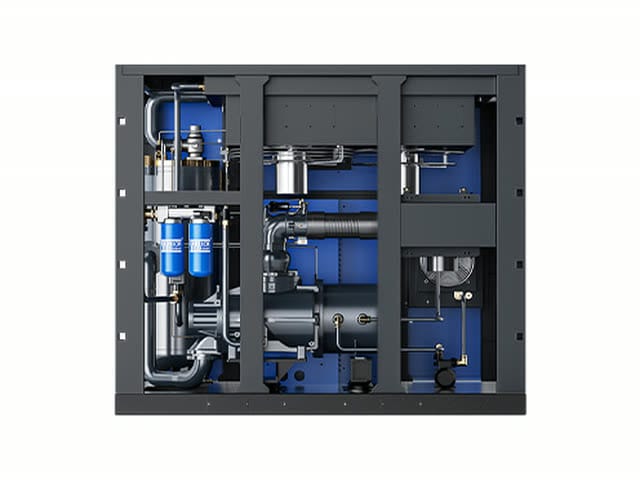

Co je uvnitř
Šroubový blok je nový, s přepracovaným profilem rotorů vyvinutým v Japonsku, vícebodovým vstřikováním oleje a optimalizovanými kanály. Z toho plyne až o 16 % lepší účinnost proti předchozí generaci a životnost přes 100 000 provozních hodin.

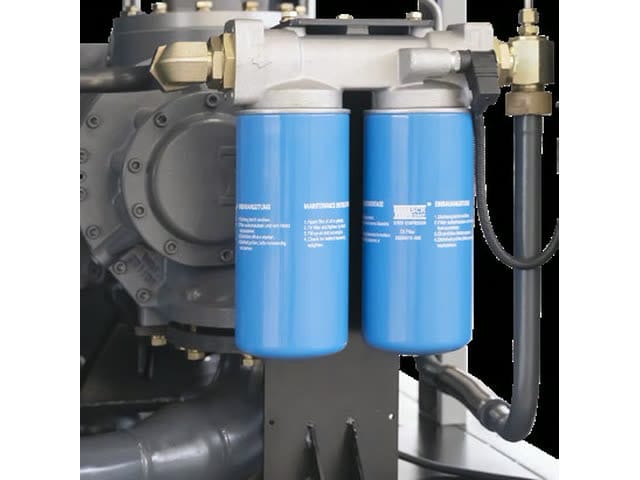

Vzduch nasává nanofiltr se záchytností 99,9 %, olej čistí filtr na 0,1 µm a předimenzovaný odlučovač drží zbytkový olej pod 3 ppm. Vnitřní rozvody jsou celoocelové — u stroje, který má jet roky bez odstávky, je pryžová hadice slabý článek.
Obsluha, dohled a kaskáda
Jednotka SCR9000 má barevný dotykový displej s grafickým schématem stroje, záznamem provozu, plánem servisu a ochranami proti přetížení, výpadku i nesymetrii fází. Přes RS485 se připojí na vzdálený dohled.
U sestavy více strojů je podstatné, že jednotka zvládne střídání až šestnácti kompresorů bez nadřazeného panelu. Ušetří to nejen skříň, ale i projekt a kabeláž — a hlavně to znamená, že se sestava dá rozšířit, aniž by se předělávalo řízení.

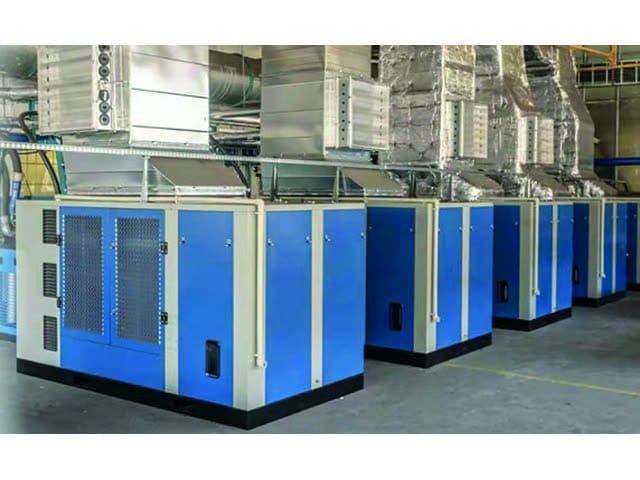

Co si stroj vynutí od budovy
U EPM2 se nevybírá jen kompresor, ale i strojovna. Nejmenší stroj řady váží 1,5 tuny, největší 3,2 tuny, a odvětrat je potřeba 15 600 až 30 000 m³ vzduchu za hodinu. Výstup je přírubový DN 50 až DN 80, takže i rozvod začíná jinde než u menších strojů.
Právě proto se sestava obvykle skládá z několika strojů: menší drží základ, větší najíždí ve špičce, a když jeden odstaví servis, výroba nestojí. Rozdělení práce zvládne jednotka sama.
Pro koho EPM2 dává smysl
Nepřetržitý provoz
Čím víc provozních hodin, tím dřív se vyšší pořizovací cena vrátí. U strojů nad 55 kW se návratnost počítá v měsících, ne v letech — ale jen tehdy, když stroj skutečně jede.
Kolísavý odběr přes den i mezi směnami
Měnič reguluje v rozsahu 25 až 100 % otáček, výrobce doporučuje pásmo 60–100 % výkonu. Když odběr kolísá, je to přesně ta úloha, na kterou je řada stavěná.
Omezená rezervovaná kapacita
Měkký rozběh do jmenovitého proudu bývá u téhle velikosti rozhodující. Klasický rozběh by protáhl sítí osminásobek a v mnoha provozech by to prostě nešlo.
Sestavy, které mají růst
Kaskáda až šestnácti strojů bez nadřazeného panelu znamená, že se dá začít dvěma a přidávat podle toho, jak roste výroba — řízení se kvůli tomu nepředělává.
Ventilek radí
U stopadesátikilowattového stroje se nekupuje kompresor, ale příštích dvacet let elektřiny. Pořizovací cena je u téhle velikosti zlomek toho, co stroj protočí. Než budete srovnávat ceníky, nechte si spočítat spotřebu — rozdíl bývá o řád větší než rozdíl v ceně.
Časté dotazy
- Je EPM2 opravdu jeden stroj pro 7, 8 i 10 bar?
- Ano. Všechny tři tlakové verze mají shodné rozměry, hmotnost i připojení — liší se nastavením a tím, kolik vzduchu při daném tlaku dodají. Jak se tlak nastavuje, projdeme s vámi při předávce stroje.
- Kolik takový stroj potřebuje místa a odvětrání?
- Od 1 900 × 1 350 mm a 15 600 m³/h u pětapadesátky po 2 700 × 1 650 mm a 30 000 m³/h u stošedesátky. Konkrétní čísla pro každý stroj jsou v tabulce výš i na jeho stránce — projektant je potřebuje dřív než cenu.
- Vyplatí se jeden velký stroj, nebo dva menší?
- Skoro vždy dva menší. Jeden drží základ, druhý najíždí ve špičce, žádný nejede na půl plynu a při servisu výroba nestojí. Jednotka je střídá sama až do šestnácti kusů. Rádi to spočítáme na váš odběrový profil.
- Dá se využít odpadní teplo?
- U téhle velikosti se to vyplatí skoro vždy — kompresor vyrábí teplo, které jinak odvětráte ven. Při trvalém provozu je to největší jednotlivá úspora hned po samotném měniči. Propočet děláme po celé republice.
- Co je potřeba kromě kompresoru?
- Vzdušník z tlakových nádob, sušička a filtrace ze sušiček vzduchu a odpovídající rozvod. Protože měnič vyrovnává odběr sám, vystačíte si s menší nádobou, než by chtěl stroj s pevnými otáčkami.
- Potřebuju míň než 55 kW.
- Pod tímhle výkonem navazuje řada SCR-EPM s výkony 15 až 45 kW. Konstrukce i řídicí jednotka jsou stejné, liší se velikost a připojení.
Hodnoty výtlaku odpovídají měření podle ISO 1217, přílohy C, vždy při uvedeném tlaku. Údaj o hlučnosti platí pro odstup jeden metr od skříně stroje. Stroje se dodávají na 400 V / 50 Hz. Konstrukční změny ze strany výrobce vyhrazeny.
