Role průtokoměru v pneumatice: technický průvodce

Průtokoměr v pneumatickém systému plní jednu zásadní funkci: ověřuje, že systém skutečně dodává objem stlačeného vzduchu, který pohony a procesy potřebují. Bez tohoto měření pracujete se systémem naslepo. Nedostatečný průtok snižuje tlak přímo u spotřebiče, zpomaluje pohyb válců a snižuje jejich sílu. Naopak přebytek průtoku bez měření znamená zbytečné náklady na energii. Průtokoměr nasaďte nejdříve na hlavní přívod a do větvení k výrobním strojům, kde odhalíte největší ztráty.

• Diagnostika spotřeby: sledování skutečné spotřeby na stroj nebo linku
• Detekce úniků: porovnání průtoku v klidovém a provozním režimu odhalí úniky vzduchu
• Ověření výkonu pohonů: kontrola, zda válce dostávají požadovaný průtok pro správnou rychlost a sílu

Průtokoměr není jen měřicí přístroj. Je to diagnostický nástroj, který rozhoduje o tom, zda váš pneumatický systém pracuje podle návrhu, nebo jen přibližně.

Profesionální tip: Při prvním nasazení průtokoměru změřte spotřebu v klidovém stavu (bez výroby). Jakýkoli nenulový průtok signalizuje úniky, které přímo zvyšují náklady na kompresor.

Obsah

• Proč měřit průtok stlačeného vzduchu?
• Jaké principy a typy průtokoměrů jsou vhodné pro pneumatiku?
• Jak vybrat průtokoměr pro stlačený vzduch?
• Jak správně nainstalovat průtokoměr v pneumatickém rozvodu?
• Jak kalibrovat a udržovat průtokoměr?
• Praktické aplikace a příklady výpočtů
• Dostupné technologie a podpora pro český trh
• Klíčové poznatky
• Průtokoměr jako první krok energetického auditu
• Kompresory-vzduchotechnika: měření, návrh a servis na jednom místě
• Vybrané zdroje a další čtení
• Časté dotazy

Proč měřit průtok stlačeného vzduchu?

Měření průtoku přináší konkrétní provozní a ekonomické výsledky. Bez dat o skutečné spotřebě nelze efektivně řídit energetiku stlačeného vzduchu ani plánovat kapacitu kompresoru.

• Úspora energie: identifikace ztrát a optimalizace pracovních cyklů snižuje příkon kompresoru; optimalizace spotřeby vzduchu začíná právě měřením
• Kvantifikace úniků: kontinuální měření na hlavních větvích s porovnávací analýzou klidového a provozního průtoku spolehlivě odhalí a vyčíslí úniky
• Ověření výkonu pohonů: správná rychlost a síla válců závisí na dodaném průtoku, nikoli jen na nastaveném tlaku
• Energetické audity a reporting: průtokoměr poskytuje data pro sledování spotřeby na oddělení, stroj nebo produkt, která jsou nezbytná pro interní i externí audity
• Výpočet návratnosti investice: měření spotřeby před a po optimalizaci dává přesné číslo úspory; typickým příkladem jsou balicí linky, kde izolované měření každé stanice odhalí, která spotřebovává neúměrně

Vztah mezi průtokem a výkonem pohonů je přímý. Pokud válec nedostane dostatečný průtok, pohyb se zpomalí nebo síla klesne pod požadovanou hodnotu. Tlakový manometr tuto situaci neodhalí, protože tlak může být na přívodu v pořádku, zatímco průtok je omezený úzkým místem v rozvodu.

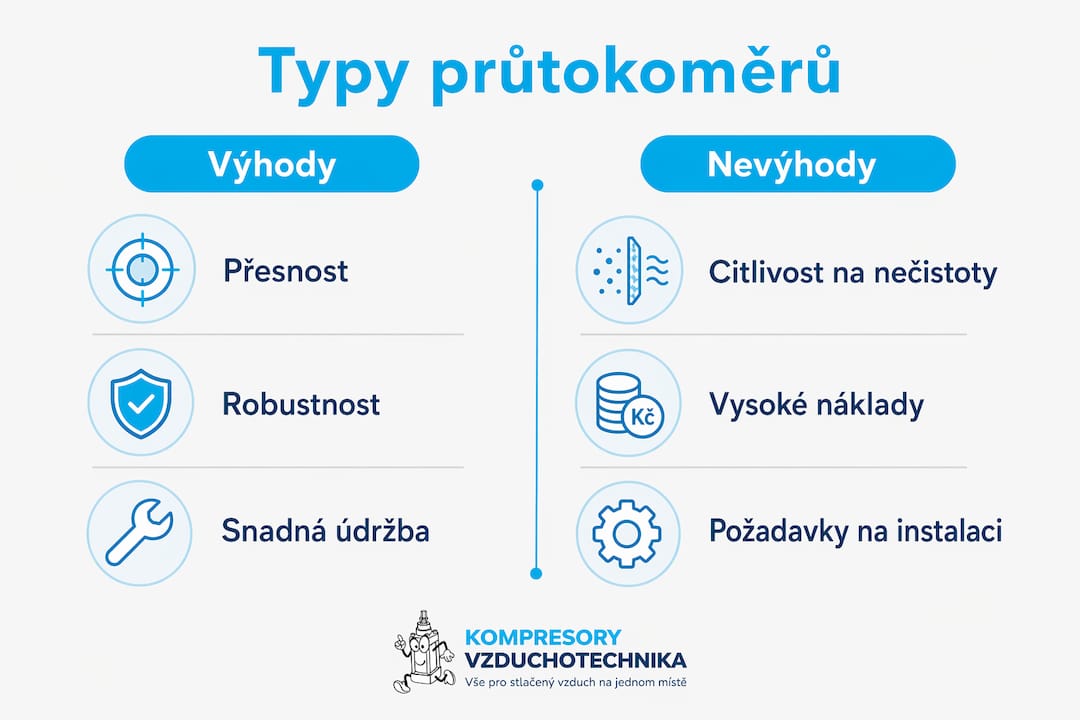

Jaké principy a typy průtokoměrů jsou vhodné pro pneumatiku?

Pro stlačený vzduch přichází v úvahu několik měřicích principů. Každý má jiné silné stránky a jiná omezení.

Tepelné (kalorimetrické) hmotnostní průtokoměry fungují na principu vyhřívaného senzoru: sonda měří ztrátu tepla z vyhřátého prvku způsobenou proudícím plynem. Výsledek je přímo v hmotnostních nebo normovaných jednotkách (Nm³/h) bez nutnosti přepočtů na aktuální tlak a teplotu. Proto jsou pro stlačený vzduch nejčastěji preferovanou volbou, zejména pro nízké průtoky a aplikace s proměnlivým tlakem.

Diferenční tlakové průtokoměry (clony, dýzy, Venturiho trubice) patří k nejrozšířenějším v průmyslu. Jsou robustní a osvědčené, ale vyžadují přesnou instalaci, protože turbulence výrazně ovlivňuje přesnost. Výsledek závisí na tlaku a teplotě, takže je nutný přepočet na normované podmínky.

Turbínové a lopatkové průtokoměry jsou citlivé na čistotu média. Kondenzát nebo olej v potrubí rychle poškodí rotující části. Vyžadují přímé úseky potrubí před a za měřidlem.

Ultrazvukové průtokoměry umožňují neinvazivní měření z vnější strany potrubí bez přerušení provozu. Minimalizují tlakové ztráty a hodí se tam, kde nelze zasahovat do potrubí.

Coriolisovy průtokoměry měří hmotnostní průtok a hustotu s vysokou přesností, nezávisle na tlaku, teplotě i viskozitě. Jsou však nákladnější a nasazují se tam, kde přesnost přímo ovlivňuje proces nebo fakturaci.

Elektromagnetické (indukční) průtokoměry jsou určeny výhradně pro elektricky vodivé kapaliny, pro stlačený vzduch tedy nejsou vhodné.

Profesionální tip: Pokud rozvod obsahuje kondenzát nebo stopy oleje, dejte přednost tepelnému hmotnostnímu průtokoměru s předřazeným odlučovačem oleje a kondenzátu. Turbínové a lopatkové typy se v takovém prostředí rychle poškodí.

Jak vybrat průtokoměr pro stlačený vzduch?

Výběr průtokoměru závisí na kombinaci provozních parametrů. Žádné jedno kritérium nestačí.

Klíčová kritéria výběru:

• Rozsah měření (rangeability): poměr maximálního a minimálního měřitelného průtoku; pro systémy s proměnlivou spotřebou volte průtokoměr s rangeability alespoň 10:1
• Přesnost a opakovatelnost: pro energetické audity postačí ±2–3 %, pro fakturaci nebo kritické procesy vyžadujte ±0,5–1 %
• Tlaková ztráta: diferenční tlakové typy způsobují vyšší tlakovou ztrátu než ultrazvukové nebo tepelné
• Odolnost vůči kontaminantům: olej a kondenzát poškodí turbínové typy; tepelné senzory vyžadují čistý vzduch nebo předřazenou filtraci
• Provozní tlak a teplota: ověřte, zda přístroj pokryje celý rozsah provozních podmínek
• Materiály a připojení: závitové nebo přírubové připojení, materiál těla a těsnění musí odpovídat provoznímu médiu
• Certifikace a kalibrační stopa: pro audity a metrologické požadavky vyžadujte kalibrační certifikát s návazností na národní etalon

Vliv tlaku a teploty na měření je zásadní u objemových průtokoměrů. Průtok naměřený při provozním tlaku 7 bar se výrazně liší od hodnoty při atmosférickém tlaku. Tepelné hmotnostní průtokoměry tento přepočet provádějí automaticky. U ostatních typů je nutné přepočítat naměřenou hodnotu na normované podmínky (Nm³/h při 0 °C a 101,325 kPa) nebo použít teplotní a tlakovou kompenzaci.

Příklad výpočtu průtoku pro válec:

1. Zjistěte objem válce (průměr pístu, zdvih): např. průměr 63 mm, zdvih 200 mm → objem jednoho zdvihu ≈ 0,624 l
2. Přičtěte objem pro zpětný pohyb (menší plocha pístu kvůli tyči)
3. Vynásobte frekvencí cyklů: 20 cyklů/min × 0,624 l = 12,5 l/min při provozním tlaku
4. Přepočítejte na normované podmínky: při 7 bar (abs) ≈ 87,5 Nl/min = 5,25 Nm³/h

Tento výpočet určuje minimální průtok, který musí průtokoměr spolehlivě měřit. Přidejte rezervu pro ostatní spotřebiče na větvi.

Koeficient průtoku Cv u ventilů přímo ovlivňuje, kolik vzduchu může projít regulačním ventilem. Poddimenzovaný ventil vytvoří úzké místo, které nelze kompenzovat vyšším tlakem kompresoru. Cv se musí přepočítat pro stlačitelný plyn, nikoli jen pro kapaliny. Průtokoměr umístěný za ventilem odhalí, zda ventil skutečně propouští požadovaný průtok. Více o vztahu ventilů a průtoku najdete v samostatném článku.

Jak správně nainstalovat průtokoměr v pneumatickém rozvodu?

Instalace rozhoduje o přesnosti měření stejně jako kvalita samotného přístroje. Chyby instalace jsou v praxi častější příčinou odchylek než chyby senzorů.

Požadavky na přímé úseky:

• Turbínové a lopatkové průtokoměry: minimálně 10× průměr potrubí před měřidlem a 5× za ním
• Tepelné hmotnostní průtokoměry: obvykle 5–10× průměr před, 3–5× za (dle výrobce)
• Diferenční tlakové typy: 20× průměr před a 5× za pro clony; méně pro Venturiho trubice

Nedodržení těchto úseků způsobuje turbulenci, která vede k nelineárnímu měření a chybám procentního řádu.

Postup instalace:

1. Naplánujte trasu potrubí a ověřte dostupnost požadovaných přímých úseků
2. Předřaďte filtr, odlučovač kondenzátu a odlučovač oleje bezprostředně před měřidlo
3. Nainstalujte průtokoměr ve správné orientaci (horizontálně nebo vertikálně dle specifikace výrobce)
4. Zkontrolujte těsnění a utažení spojů; použijte těsnění kompatibilní s tlakovým médiem
5. Nainstalujte souběžné měření tlaku a teploty, pokud průtokoměr neprovádí kompenzaci automaticky
6. Zprovozněte bypass nebo uzavírací ventily pro možnost výměny bez odstavení linky
7. Ověřte nulový průtok při uzavřeném systému (kontrola nulového bodu)

Doporučení pro umístění: hlavní přívod zachytí celkovou spotřebu, větvení k jednotlivým strojům umožní lokalizaci úniků, měření blízko spotřebiče ověří výkon konkrétního pohonu.

Profesionální tip: Navrhněte bypass s uzavíracími ventily na obou stranách průtokoměru. Při kalibraci nebo výměně senzoru tak nemusíte odstavovat celou linku. Tato drobná investice do instalace ušetří hodiny prostojů při každé údržbě.

Jak kalibrovat a udržovat průtokoměr?

Přesnost průtokoměru se v čase mění. Pravidelná kalibrace a údržba jsou podmínkou pro data použitelná v energetických auditech.

Doporučené intervaly a postupy:

1. Vstupní kontrola po instalaci: ověřte nulový bod a porovnejte s referenčním měřidlem nebo se známým objemem
2. Roční kalibrace pro kritické aplikace: pro průtokoměry používané v energetickém reportingu nebo fakturaci; pro méně kritické aplikace postačí kalibrace každé dva roky
3. Sledování driftu: pravidelné porovnání s přenosným referenčním měřidlem nebo s výsledky tlakových zkoušek odhalí drift před tím, než způsobí chyby v datech
4. Čištění senzoru: tepelné senzory jsou citlivé na usazeniny oleje; čistěte dle doporučení výrobce, obvykle při každé roční prohlídce
5. Kontrola těsnění: při každé prohlídce zkontrolujte těsnost spojů a stav těsnění

Ověření po servisu:

• Uzavřete systém a ověřte nulový průtok
• Otevřete na kontrolní průtok a porovnejte s referenčním přístrojem nebo s kalkulovanou hodnotou
• Zaznamenejte výsledek do evidenční karty přístroje

Evidenční stopa kalibrací je povinným podkladem pro energetické audity podle ČSN EN ISO 50001. Bez ní nelze prokázat věrohodnost naměřených dat.

Praktické aplikace a příklady výpočtů

Průtokoměry v průmyslových provozech plní tři hlavní role: měření spotřeby, detekce úniků a ověření výkonu pohonů.

Měření spotřeby strojní linky: průtokoměr na přívodu k lince zaznamená celkovou spotřebu v Nm³/cyklus nebo Nm³/h. Porovnání s projektovanou hodnotou odhalí, zda linka pracuje efektivně nebo zda došlo ke změně spotřeby (opotřebení těsnění, změna procesu).

Detekce úniku na větvícím rozvodu: průtokoměry na hlavní větvi a na výstupech do jednotlivých sekcí umožňují bilanční měření. Rozdíl mezi přítokem a součtem odtoků odpovídá úniku. Měření v klidovém stavu (bez výroby) pak úniky přímo kvantifikuje.

Ukázkový výpočet úspory při odstranění úniku:

1. Naměřený průtok v klidovém stavu: 15 Nm³/h
2. Provozní tlak: 7 bar, příkon kompresoru: přibližně 0,1 kWh/Nm³
3. Roční ztráta: 15 Nm³/h × 8 000 h × 0,1 kWh/Nm³ = 12 000 kWh/rok
4. Při ceně elektřiny 4 Kč/kWh: 48 000 Kč/rok pouze na únicích

Interpretace dat: špičky průtoku při rozběhu strojů jsou normální. Anomálie nastane, pokud průtok v klidovém stavu neklesne k nule nebo pokud špičky přesahují projektovanou hodnotu. Obojí signalizuje buď úniky, nebo poddimenzovaný rozvod.

Doporučené metriky pro reporting: Nm³/h (okamžitý průtok), Nm³/cyklus (spotřeba na výrobní cyklus), specifická spotřeba na produkt (Nm³/ks).

Varování: kondenzát nebo olej v potrubí způsobí chybné výsledky u tepelných senzorů (usazeniny na sondě) i u turbínových typů (mechanické poškození). Diagnostika: pokud průtokoměr ukazuje nenulový průtok při uzavřeném systému nebo výrazně kolísající hodnoty bez zjevné příčiny, zkontrolujte předřazenou filtraci a stav senzoru.

Dostupné technologie a podpora pro český trh

Na českém trhu jsou dostupné všechny hlavní technologie průtokoměrů pro stlačený vzduch: tepelné hmotnostní, diferenční tlakové, turbínové i ultrazvukové. Pro průmyslové aplikace v ČR jsou nejčastěji nasazovány tepelné hmotnostní průtokoměry pro rozvody a diferenční tlakové typy pro větší průměry potrubí.

• Tepelné hmotnostní průtokoměry: dostupné od řady dodavatelů, vhodné pro rozsah DN15–DN100, typické provozní tlaky do 16 bar
• Ultrazvukové typy: vhodné pro retrofit existujících rozvodů bez nutnosti zásahu do potrubí
• Diferenční tlakové typy: standardní řešení pro větší průměry a vysoké průtoky

Kompresory-vzduchotechnika nabízí kompletní podporu od výběru průtokoměru přes návrh instalace až po kalibraci a servis. Služby zahrnují měření spotřeby a reporting, návrh řešení na klíč, dodávku přístrojů, montáž, kalibraci a nonstop servis. Pro pilotní měření doporučujeme začít s jedním průtokoměrem na hlavním přívodu nebo na nejproblematičtější větvi.

Profesionální tip: Před poptávkou připravte schéma rozvodu s vyznačenými průměry potrubí, provozními tlaky a požadovanými místy měření. Doplňte požadovanou přesnost a cíle (detekce úniků, energetický audit, ověření výkonu). S těmito podklady dostanete konkrétní nabídku místo obecného katalogu.

Klíčové poznatky

Průtokoměr v pneumatickém systému je nezbytný nástroj pro diagnostiku spotřeby, detekci úniků a ověření výkonu pohonů, přičemž správný výběr technologie a instalace přímo určuje spolehlivost naměřených dat.

Průtokoměr jako první krok energetického auditu

Průtokoměr bývá v praxi podceňován. Technici řeší tlak, výkon kompresoru, stav filtrů, ale průtok měří až tehdy, když se problém projeví naplno. To je chyba, která prodražuje provoz.

Nejčastější omyl, který se v provozu opakuje: instalace průtokoměru na nesprávné místo bez předřazené filtrace. Senzor se zanáší olejem nebo kondenzátem, data jsou nespolehlivá, a technik usoudí, že průtokoměr „nefunguje“. Přitom problém není v přístroji, ale v instalaci. Správné pořadí je vždy: filtrace, odlučovač kondenzátu, odlučovač oleje, teprve pak průtokoměr.

Druhý opakující se problém je nedodržení přímých úseků. Potrubí v průmyslovém provozu bývá vedeno s ohledem na prostor, nikoli na metrologii. Koleno těsně před měřidlem způsobí turbulenci, která zkreslí výsledek. Plánování trasy potrubí s ohledem na instalační požadavky průtokoměru musí proběhnout v projekční fázi, ne při montáži.

Doporučení pro techniky: začněte s jedním průtokoměrem na hlavním přívodu, změřte klidový průtok a porovnejte ho s projektovanou hodnotou. Výsledek prvního měření téměř vždy odhalí buď úniky, nebo poddimenzovaný rozvod. Teprve na základě těchto dat rozhodněte o dalším rozšíření měřicí infrastruktury.

Kompresory-vzduchotechnika: měření, návrh a servis na jednom místě

Pokud chcete průtok stlačeného vzduchu skutečně změřit a ne jen odhadovat, Kompresory-vzduchotechnika nabízí přímou cestu od výběru přístroje po zprovoznění a kalibraci.

Služby zahrnují měření spotřeby a zpracování reportů, návrh měřicích míst podle schématu rozvodu, dodávku průtokoměrů pro všechny běžné průměry a tlaky, montáž s dodržením instalačních požadavků, kalibraci s vydáním certifikátu a nonstop servis. Pro energetické audity zajistíme kompletní měřicí kampaň včetně dokumentace.

Pilotní měření lze objednat jako samostatnou službu: přivezeme přenosný průtokoměr, změříme spotřebu na vytipovaných místech a předáme report s doporučeními. Celý sortiment průtokoměrů a příslušenství pro pneumatické systémy je dostupný online. Pro konzultaci výběru nebo objednávku pilotního měření kontaktujte technické oddělení Kompresory-vzduchotechnika přímo přes web.

Vybrané zdroje a další čtení

Pro hlubší studium a ověření technických parametrů doporučujeme tyto zdroje:

• ČSN EN ISO 5167 (měření průtoku tekutin diferenčním tlakem): normativní základ pro clony, dýzy a Venturiho trubice
• ČSN EN ISO 50001 (systémy managementu hospodaření s energií): požadavky na měření a evidenci spotřeby energie včetně stlačeného vzduchu
• TZB-info, sekce Průmyslová technika: přehledové články o principech průtokoměrů a instalačních požadavcích
• Jak vybrat průtokoměr vzduchu na Kompresory-vzduchotechnika.cz: technické srovnání technologií s praktickými doporučeními
• Metody testování průtoku vzduchu: průvodce měřicími technikami pro techniky
• Postup řešení úniku vzduchu: krok za krokem od detekce po nápravu

Při přípravě poptávky nebo pilotního měření doporučujeme nejdříve prostudovat normativní požadavky ČSN EN ISO 50001 na měřicí body a přesnost, poté konzultovat výběr technologie s dodavatelem na základě konkrétního schématu rozvodu.

Časté dotazy

Jak funguje průtokoměr ve stlačeném vzduchu?

Průtokoměr měří objem nebo hmotnost vzduchu procházejícího potrubím za jednotku času. Princip závisí na technologii: tepelný senzor měří ochlazování vyhřátého prvku, diferenční tlakový typ měří pokles tlaku přes primární prvek, turbínový typ počítá otáčky rotoru.

Jak funguje hmotnostní průtokoměr?

Tepelný hmotnostní průtokoměr zahřívá senzorový prvek a měří, kolik tepla proudící plyn odebere. Větší průtok způsobí větší ochlazení. Výsledek je přímo v hmotnostních nebo normovaných jednotkách (Nm³/h) bez závislosti na aktuálním tlaku a teplotě.

Jak funguje indukční (elektromagnetický) průtokoměr?

Elektromagnetický průtokoměr měří průtok elektricky vodivých kapalin na základě Faradayova zákona elektromagnetické indukce. Pro stlačený vzduch není vhodný, protože vzduch není elektricky vodivý.

Jaký typ průtokoměru je nejlepší pro detekci úniků?

Pro detekci úniků jsou nejvhodnější tepelné hmotnostní průtokoměry: měří přímo v Nm³/h bez přepočtů, mají dobrou citlivost při nízkých průtocích a umožňují kontinuální monitoring s porovnávací analýzou klidového a provozního stavu.

Jak často je třeba kalibrovat průtokoměr?

Pro průtokoměry v energetickém reportingu nebo auditech se doporučuje roční kalibrace s vydáním certifikátu s návazností na národní etalon. Pro méně kritické aplikace postačí kalibrace každé dva roky, doplněná průběžným sledováním driftu pomocí přenosného referenčního měřidla.
