    Co znamená integrovaná vzduchotechnika: průvodce pro techniky

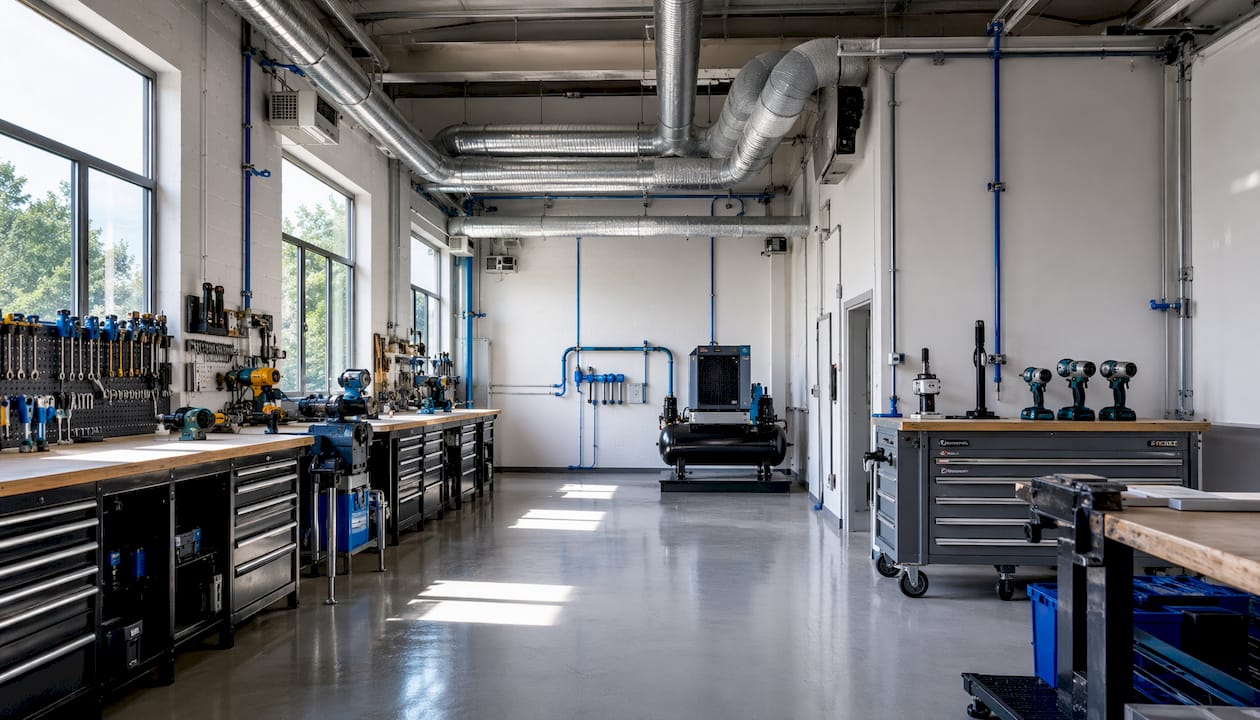

    Průmyslová dílna vybavená moderním systémem větrání

    Stručně:

    • Integrovaná vzduchotechnika spojuje komponenty a potrubí do jednoho celku, zvyšuje energetickou účinnost a snižuje prostorové nároky. Tento systém je vhodný především pro novostavby, NZEB a objekty s omezeným instalačním prostorem. Firma Kompresory-vzduchotechnika nabízí návrh, dodávku, montáž i servis těchto systémů v Česku.

    Integrovaná vzduchotechnika je systém, kde jsou vzduchotechnické komponenty a potrubní trasy navrženy a realizovány jako jeden kompaktní celek. Cílem je minimalizovat prostorové nároky, dosáhnout vyšší těsnosti potrubí (například třída D) a maximalizovat energetickou účinnost budovy. Tento přístup má smysl především u novostaveb, budov s požadavkem NZEB a projektů s omezeným instalačním prostorem. Lindab patří k výrobcům, kteří integrovaná potrubní řešení pro český trh aktivně nabízejí. Pro implementační podporu, dodávku zařízení a servis se na českém trhu osvědčil Kompresory-vzduchotechnika.

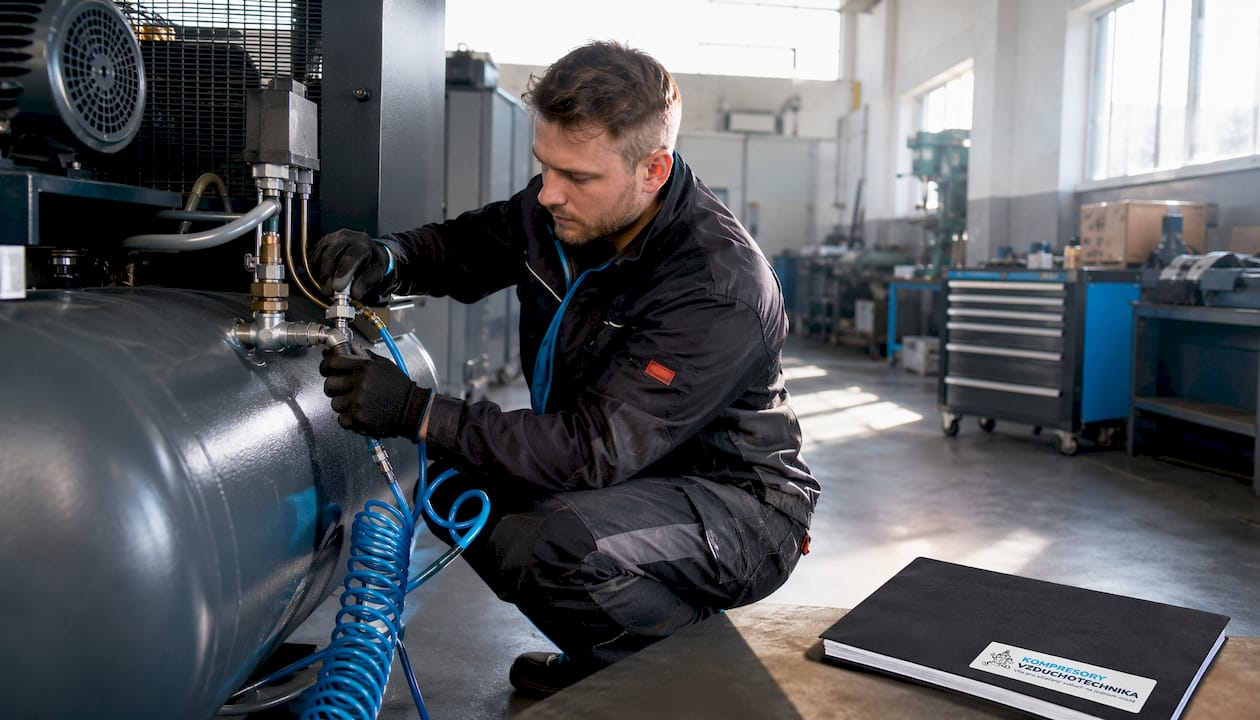

    Detailní pohled na vzduchový kompresor a pneumatické rozvody ve výrobní hale.

    Pojem „integrovaná vzduchotechnika“ má přitom dvě roviny: technologickou integraci komponent v jedné výrobní sestavě a systémovou integraci potrubí přímo do konstrukce budovy. Obě roviny mají odlišné důsledky pro návrh i servis.

    Obsah

    Z čeho se integrovaný vzduchotechnický systém skládá?

    Integrované řešení tvoří několik vzájemně provázaných celků. Každý musí být dimenzován s ohledem na ostatní, jinak systém jako celek nedosáhne projektovaných parametrů.

    • Vzduchotechnická jednotka s rekuperací zajišťuje výměnu vzduchu a zpětné získávání tepla. Účinnost výměníků u domovních systémů může dosáhnout velmi vysokých hodnot, u průmyslových aplikací závisí na typu rekuperátoru.
    • Integrované tepelné čerpadlo nebo výměník využívá entalpii odváděného vzduchu, která je pro tepelné čerpadlo výhodnější než venkovní vzduch. Kompaktní jednotky s integrovaným tepelným čerpadlem (typ VTS) kombinují rotační regenerátor a čerpadlo v jedné výrobní sestavě, čímž odpadá potřeba externích chillerů.
    • Potrubní trasy zabudované do konstrukce jsou součástí podlah, stěn nebo podhledů. Lindab popisuje tento přístup jako konstrukční propojení potrubí s prvky budovy s cílem dosáhnout třídy těsnosti D a snížit prostorové nároky instalace.
    • Filtrace a ventilační prvky regulují kvalitu přiváděného vzduchu, zachycují prach a alergeny a přispívají k ochraně interních komponent.
    • MaR a řídicí jednotka koordinuje chod celého systému. PI regulace (proporcionálně-integrační) je prakticky nezbytná pro minimalizaci regulačních odchylek a omezení počtu sepnutí topných a chladicích prvků.

    Pro projektanta je vhodné zpracovat blokový diagram celého systému ještě před zahájením výkresové dokumentace. Přehledné schéma odhalí kolize v trasách a usnadní koordinaci s ostatními profesemi na stavbě.

    Jaké přínosy a kompromisy integrované řešení přináší?

    Hlavní přínosy:

    • Úspora místa: potrubí integrované do konstrukce eliminuje potřebu samostatného technického podlaží nebo rozsáhlých podhledů.
    • Vyšší těsnost: správně navržené a provedené integrované potrubí dosahuje třídy těsnosti D, což je podmínka pro splnění energetických požadavků nových budov.
    • Lepší energetická bilance: rekuperace snižuje tepelné ztráty větráním a integrované tepelné čerpadlo využívá odváděný vzduch s vyšším energetickým potenciálem než vzduch venkovní.
    • Rychlejší montáž: integrovanost eliminuje přípravu základových rámů a rozsáhlých externích rozvodů, což zkracuje dobu instalace a zjednodušuje stavební koordinaci.
    • Zjednodušená koordinace profesí: jeden kompaktní celek nahrazuje více samostatných subdodávek.

    Kompromisy a rizika:

    • Servisní přístup ke kompaktním jednotkám bývá obtížnější než u klasických sestav. Mnoho investorů tuto skutečnost při specifikaci podceňuje.
    • Vyšší nároky na řídicí algoritmy: PI regulace vyžaduje správné nastavení a pravidelnou kontrolu parametrů.
    • Počáteční investice může být vyšší u plně integrovaných konfigurací s tepelným čerpadlem.

    Profesionální tip: Při zadávání projektu výslovně specifikujte servisní přístup ke každé interní komponentě. Modulární upevnění výměníků a kompresoru ušetří hodiny práce při první větší opravě.

    Kontrolní seznam pro projektanta a technika

    Před odevzdáním zadávacích podkladů ověřte každý bod:

    1. Třída těsnosti potrubí — stanovte požadovanou třídu (typicky D pro NZEB) a zvolte odpovídající průřezy a spoje. Třída těsnosti přímo ovlivňuje výběr potrubního systému.
    2. Servisní přístup — zakreslete přístupové otvory ke každé interní komponentě. Ověřte, zda lze výměník a kompresor demontovat bez zásahu do stavební konstrukce.
    3. Komunikační protokoly MaR — specifikujte Modbus nebo jiný požadovaný protokol, rozsah logování dat a diagnostické funkce. Automatické řízení vzduchu je klíčovým prvkem celého systému.
    4. PI regulace — zadejte požadované regulační parametry a ověřte, zda řídicí jednotka podporuje integrační složku pro stabilní chod bez kmitání.
    5. Testy po montáži — naplánujte měření průtoku, zkoušku těsnosti potrubí, ověření rekuperace, validaci volného chlazení a ověření režimů tepelného čerpadla.
    6. Entalpická výkonnost — zahrňte do zadání test entalpické výkonnosti tepelného čerpadla při využití odváděného vzduchu.

    Profesionální tip: Ověřte dostupnost náhradních dílů pro zvolenou kompaktní jednotku ještě před finální specifikací. Nedostupnost dílu v záruční době prodlouží odstávku a zvýší náklady na servis.

    Kdy zvolit integrované řešení a kdy decentralizaci?

    Rozhodnutí závisí na kombinaci požadavků na těsnost, dostupném prostoru a servisní dostupnosti.

    Integrované řešení je vhodné, když:

    • Jde o novostavbu nebo rekonstrukci s cílem splnit NZEB nebo pasivní standard.
    • Projekt má omezený instalační prostor a nelze vyčlenit samostatnou strojovnu.
    • Požadavek na těsnost potrubí dosahuje třídy D.
    • Objekt vyžaduje centralizované řízení klimatu (průmyslové haly, kancelářské budovy).

    Decentralizované nebo modulární řešení je lepší volbou, když:

    • Jde o malou rekonstrukci s omezeným rozpočtem, kde by integrovaná instalace vyžadovala rozsáhlé stavební zásahy.
    • Objekt má obtížný přístup pro servis a prioritou je snadná výměna komponent.
    • Požadavky na těsnost jsou nižší a energetická bilance není klíčovým kritériem.

    Praktické rozhodovací pravidlo: pokud požadavek na těsnost a úsporu plochy převyšuje požadavek na snadnou servisovatelnost, integrované řešení je správná volba. Více o přínosech centralizovaného rozvodu vzduchu v průmyslu najdete v samostatném článku.

    Jak probíhá realizace, uvedení do provozu a servis?

    Instalace integrovaného systému probíhá v několika navazujících fázích:

    1. Příprava stavebních průchodů — koordinace s ostatními profesemi, zaměření tras, provedení prostupů a osazení lůžek pro potrubí v konstrukci.
    2. Osazení kompaktní jednotky — uložení vzduchotechnické jednotky s rekuperací a tepelným čerpadlem na připravené místo, napojení na vzduchovody.
    3. Napojení na vnitřní sítě — připojení k elektroinstalaci, MaR, případně k topné nebo chladicí soustavě budovy.
    4. Integrace řídicí jednotky — nastavení komunikace (Modbus), parametrizace PI regulace, konfigurace logování a alarmů.
    5. Zkušební provoz — měření průtoku na každém vyústění, zkouška těsnosti potrubí, ověření rekuperace, validace volného chlazení a tepelného čerpadla.
    6. Předání dokumentace — protokoly zkoušek, schémata zapojení, servisní manuál s plánem pravidelných kontrol.

    Pravidelná údržba zahrnuje výměnu filtrů (zpravidla každých 6–12 měsíců), kontrolu výměníku rekuperace, přístup ke kompresoru a expanznímu ventilu a revizi řídicích parametrů. Kompaktní jednotky šetří náklady na externí infrastrukturu, ale servisní zásahy u vnitřních komponent mohou být časově náročnější než u klasických sestav.

    Jak vám může Kompresory-vzduchotechnika pomoci s integrovaným řešením?

    Kompresory-vzduchotechnika nabízí komplexní podporu od návrhu po servis:

    • Technické poradenství a návrh na klíč — posouzení dispozice objektu, výkresové řešení integrovaných tras, kontrola servisního přístupu.
    • Dodávka zařízení — kompresory, jednotky úpravy vzduchu, potrubní rozvody, filtrace a příslušenství pro automatizaci.
    • Montáž a uvedení do provozu — instalace, nastavení řídicích parametrů, zkušební provoz a předání dokumentace.
    • Energetické audity — ověření energetické bilance systému a identifikace úspor.
    • Nonstop servis — servisní zásahy, revize, dodávka náhradních dílů.

    Konzultaci nebo technickou nabídku lze vyžádat přímo přes Kompresory-vzduchotechnika.cz. Stačí zaslat dispozice objektu a základní požadavky na výkon a těsnost.

    Klíčové poznatky

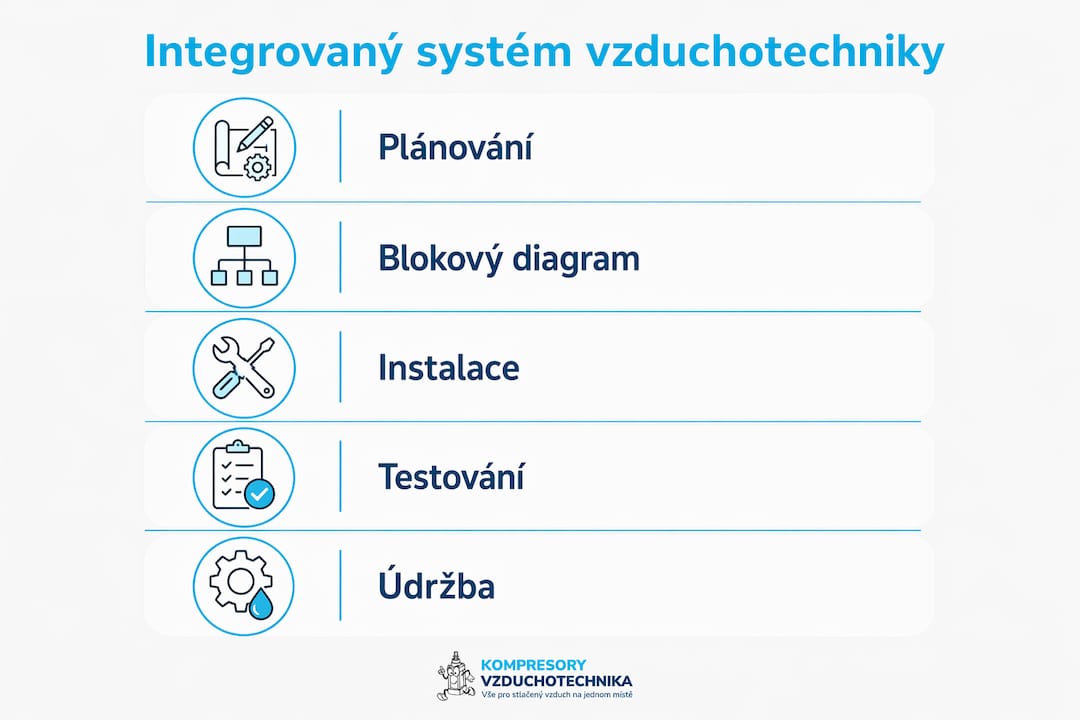

    Infografika znázorňující jednotlivé kroky fungování integrovaného systému větrání vzduchu

    Integrovaná vzduchotechnika je praktická volba pro novostavby a NZEB projekty, kde těsnost potrubí a úspora prostoru převažují nad požadavkem na snadný servis.

    Bod Podrobnosti
    Definice a roviny integrace Systém spojuje technologickou integraci komponent a systémovou integraci potrubí do konstrukce budovy.
    Třída těsnosti nejvyšší úrovně používaná u NZEB Integrované potrubí splňuje třídu těsnosti D, která je podmínkou pro NZEB a pasivní budovy.
    PI regulace jako základ Řídicí algoritmus s integrační složkou minimalizuje sepnutí komponent a zajišťuje stabilní provoz.
    Servisní přístup od začátku Přístupové otvory a modulární upevnění komponent musí být součástí zadávacích podkladů, ne dodatečnou úpravou.
    Kompresory-vzduchotechnika Nabízí návrh na klíč, dodávku zařízení, montáž, energetické audity a nonstop servis pro integrovaná řešení.

    Proč servisní přístup rozhoduje víc než výkon na papíře

    Technické parametry integrovaných jednotek jsou dnes srovnatelné napříč výrobci. Skutečný rozdíl se ukáže až při první větší servisní události. Kompaktní sestava s výměníkem zabudovaným hluboko v podhledu bez přístupového otvoru dokáže proměnit standardní výměnu filtru v půldenní stavební akci.

    Praxe ukazuje, že investoři a projektanti věnují servisní dostupnosti pozornost až tehdy, když ji potřebují. Správný přístup je opačný: servisní scénáře je třeba promyslet ještě před výběrem konkrétní jednotky. Ověřte, zda výrobce dodává servisní dokumentaci s rozměry přístupových otvorů, a zda jsou náhradní díly dostupné na českém trhu bez dlouhých dodacích lhůt.

    Lokální dodavatel s vlastním servisním týmem, jako je Kompresory-vzduchotechnika, dokáže zajistit kontinuitu provozu i v případě nestandardní poruchy, protože nezávisí výhradně na importním řetězci výrobce.

    Kompresory-vzduchotechnika: technická podpora pro váš projekt

    Integrovaná vzduchotechnika vyžaduje přesnou specifikaci od prvního výkresu. Kompresory-vzduchotechnika nabízí technické konzultace, dodávku komponent a servis pro průmyslové i stavební projekty v České republice.

    Kompresory-vzduchotechnika

    Pro rozvody stlačeného vzduchu v integrovaných instalacích jsou k dispozici trubky pro rozvody v průměrech 15–28 mm s nástrčným systémem pro rychlou montáž. Pro filtraci a úpravu vzduchu nabízí e-shop jednotky úpravy vzduchu do 10 bar s klasickým i kompaktním provedením. Zákaznický servis a nonstop podpora jsou dostupné pro provozní týmy po celou dobu životnosti systému. Zašlete dispozice objektu přes Kompresory-vzduchotechnika.cz a získejte předběžné posouzení zdarma.

    Užitečné zdroje k dalšímu studiu

    • Lindab — technické listy integrovaných potrubních systémů: podrobná dokumentace k třídám těsnosti, rozměrům a montážním postupům; vhodné pro projektanty při výběru potrubního systému.
    • TZB-info — články o integrovaných tepelných čerpadlech a řízení VZT: odborné texty o PI regulaci, entalpické výkonnosti a volném chlazení; vhodné pro techniky navrhující řídicí schémata.
    • TZB-info — vzduchotechnika pro zdravé prostředí: přehled principů rekuperace, filtrace a vlivu kvality vzduchu na provoz; vhodné jako podklad pro energetické audity.
    • Blog Kompresory-vzduchotechnika.cz: praktické články o instalaci vzduchotechniky, automatizaci a provozu systémů stlačeného vzduchu; vhodné pro řemeslníky a provozní techniky.

    Časté dotazy

    Co přesně znamená integrovaná vzduchotechnika?

    Integrovaná vzduchotechnika je systém, kde jsou vzduchotechnické komponenty a potrubní trasy navrženy jako jeden celek zabudovaný do konstrukce budovy. Cílem je dosáhnout vyšší těsnosti potrubí, ušetřit instalační prostor a zlepšit energetickou bilanci.

    Jaká třída těsnosti potrubí je u integrovaných systémů požadována?

    Pro novostavby a budovy s požadavkem NZEB se standardně vyžaduje třída těsnosti D. Tato třída je podmínkou pro splnění energetických norem platných pro nové budovy v České republice.

    Proč je PI regulace důležitá pro integrovanou vzduchotechniku?

    PI regulace minimalizuje regulační odchylky a omezuje počet sepnutí topných a chladicích prvků. Bez integrační složky systém kmitá a komponenty se zbytečně opotřebovávají.

    Kdy je lepší zvolit decentralizované řešení místo integrovaného?

    Decentralizované řešení je vhodnější u malých rekonstrukcí s omezeným rozpočtem nebo tam, kde stavební dispozice neumožňuje integraci potrubí do konstrukce bez rozsáhlých zásahů.

    Jak může Kompresory-vzduchotechnika pomoci s návrhem integrovaného systému?

    Kompresory-vzduchotechnika nabízí technické poradenství, návrh na klíč, dodávku zařízení včetně potrubních rozvodů a jednotek úpravy vzduchu, montáž, uvedení do provozu a nonstop servis.
