Vzduchový zásobník (vzdušník) je vyrovnávací a akumulační prvek systému stlačeného vzduchu, který stabilizuje tlak v rozvodu, pokrývá krátkodobé špičky odběru a snižuje počet spínání kompresoru. Správně dimenzovaný zásobník chrání kompresor před nadměrným opotřebením, odlehčuje sušičce a zlepšuje kvalitu dodávaného vzduchu. Klíčové parametry pro rozhodnutí jsou tlakové pásmo, požadovaný průtok a doba zásobování v minutách. Před uvedením do provozu zkontrolujte dimenzování zásobníku a jeho napojení na sušičku.
- Hlavní funkce: vyrovnání tlaku, akumulace pro špičkový odběr, snížení cyklů spínání
- Klíčové metriky: tlakové pásmo (bar), průtok (l/s nebo m³/min), doba zásobování (min)
- Doporučení: ověřit dimenzování a pořadí zařízení v potrubí (kompresor → zásobník → sušička nebo kompresor → sušička → zásobník dle typu)
Obsah
- Jak zásobník pracuje v rámci kompresorového okruhu?
- Jaké jsou hlavní funkce a přínosy vzduchového zásobníku?
- Jak dimenzovat vzduchový zásobník?
- Jaké typy vzduchových zásobníků jsou dostupné?
- Jak správně nainstalovat a umístit zásobník?
- Jak pečovat o zásobník a zajistit jeho bezpečný provoz?
- Jak zásobník ovlivňuje provozní náklady?
- Kompresory-vzduchotechnika vám pomůže s výběrem i servisem zásobníku
- Klíčové poznatky
- Zásobník, který technici podceňují
- Užitečné zdroje a další čtení
- Časté dotazy
Jak zásobník pracuje v rámci kompresorového okruhu?
Vzduch vstupuje do zásobníku z výtlačného potrubí kompresoru pod tlakem. Uvnitř nádrže se vzduch uklidní, zpomalí a začne se ochlazovat. Tím zásobník plní funkci sekundárního výměníku tepla: vlhkost obsažená ve vzduchu kondenzuje na stěnách nádrže a stéká ke dnu, kde ji odvede odkalovací ventil.
Výstup ze zásobníku vede do rozvodu nebo přímo k sušičce. Zásobník tak vyrovnává tlakové pulzy způsobené pracovním cyklem kompresoru a udržuje stabilní tlak na výstupu. Řízení spínání kompresoru reaguje na tlak v zásobníku prostřednictvím tlakového spínače nebo regulátoru.
Hlavní komponenty zásobníku a jejich funkce:
- Příruba vstupu/výstupu: napojení na potrubí kompresoru a rozvodu
- Odkalovací ventil (vypouštěcí kohout nebo automatický odvod): odvod kondenzátu ze dna nádrže
- Manometr: sledování aktuálního tlaku v nádrži
- Pojistný ventil: ochrana před překročením maximálního provozního tlaku
- Revizní otvor (u větších nádrží): přístup pro vnitřní inspekci
Pořadí zařízení v potrubí závisí na typu zásobníku. Mokrý zásobník se instaluje před sušičku a zachycuje kondenzát z kompresoru. Suchý zásobník se umísťuje za sušičku a uchovává již upravený vzduch.
Jaké jsou hlavní funkce a přínosy vzduchového zásobníku?

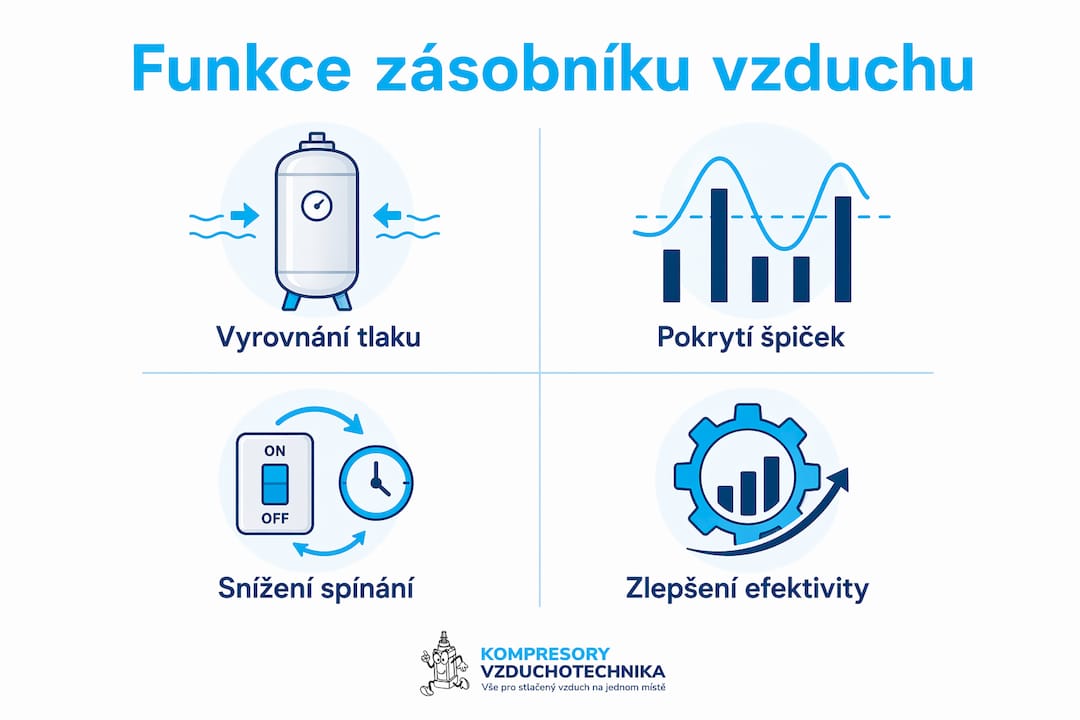

Zásobník plní v systému stlačeného vzduchu čtyři zásadní role, které se vzájemně doplňují.
Vyrovnání tlaku a pokrytí špiček. Při krátkodobém nárůstu odběru zásobník dodá vzduch z vlastní rezervy, aniž by kompresor musel okamžitě naskočit. Tlak v rozvodu zůstane stabilní, což je kritické pro pneumatické nástroje, stříkací pistole a automatizované linky, kde tlakové výkyvy způsobují neshodné výrobky nebo poruchy.
Snížení počtu spínání kompresoru. Každé spuštění kompresoru zatěžuje motor, startér a ventily. Zásobník prodlužuje intervaly mezi spuštěními tím, že pokryje odběr z akumulované zásoby. Výsledkem je nižší opotřebení a delší životnost stroje. Správné dimenzování zásobníku spolu s eliminací úniků vzduchu může přinést výrazné energetické úspory, jak ukazuje průvodce úsporami energie na blogu Kompresory-vzduchotechnika.
Ochlazování a kondenzace vlhkosti. Vzduch se v zásobníku ochlazuje a vlhkost kondenzuje ještě před vstupem do sušičky. Sušička tak zpracovává vzduch s nižším obsahem vody, pracuje efektivněji a její sorpční nebo chladicí kapacita se méně zatěžuje.
Bezpečnostní rezerva. Při výpadku kompresoru zásobník poskytne zásobu vzduchu pro řízené odstavení strojů nebo dokončení bezpečnostní sekvence.
Zásobník není pasivní nádrž. Správně dimenzovaný zásobník snižuje spínání kompresoru a provozní náklady, přičemž zároveň odlehčuje sušičce a stabilizuje kvalitu vzduchu v celém rozvodu.
Jak dimenzovat vzduchový zásobník?
Dimenzování zásobníku vychází ze čtyř vstupních parametrů: požadovaného průtoku, provozního tlaku, přípustného poklesu tlaku a doby zásobování.
Vstupní parametry:
- Průtok kompresoru: Q (l/s nebo m³/min)
- Maximální provozní tlak: P₁ (bar absolutní)
- Minimální přípustný tlak v rozvodu: P₂ (bar absolutní)
- Požadovaná doba zásobování bez kompresoru: t (min)
Základní vzorec pro objem zásobníku:
V = (Q × t × P₀) / (P₁ P₂)
kde P₀ = 1 bar (atmosférický tlak jako referenční hodnota), Q je průtok v l/min, t je čas v minutách, P₁ a P₂ jsou absolutní tlaky v barech. Vzorec vychází z izotermického zjednodušení; v praxi přidejte rezervu 10–20 % na teplotní odchylky a úniky.
Příklad výpočtu pro typický provoz:
Kompresor dodává Q = 300 l/min. Provozní tlak P₁ = 8 bar abs., minimální přípustný tlak P₂ = 6 bar abs. Zásobník musí pokrýt špičku po dobu t = 1 min.
V = (300 × 1 × 1) / (8 6) = 300 / 2 = 150 litrů
S rezervou 15 % vychází doporučený objem na přibližně 170 litrů. Pro podrobnější nastavení spínacích cyklů doporučujeme také průvodce pracovním cyklem kompresoru.
Orientační tabulka: průtok kompresoru vs. doporučený objem zásobníku
| Průtok kompresoru (l/min) | Doporučený objem zásobníku (l) |
|---|---|
| do 100 | 24 |
| 100–300 | 150–170 |
| 300 | 150–170 |
| nad 1000 | 1 000 a více |
Hodnoty jsou orientační pro provozní tlak 7–10 bar a dobu zásobování 1 min. Konkrétní aplikace mohou vyžadovat odlišné dimenzování.
Jaké typy vzduchových zásobníků jsou dostupné?
Zásobníky se liší orientací, funkcí v potrubí, tlakovými třídami a materiálem.

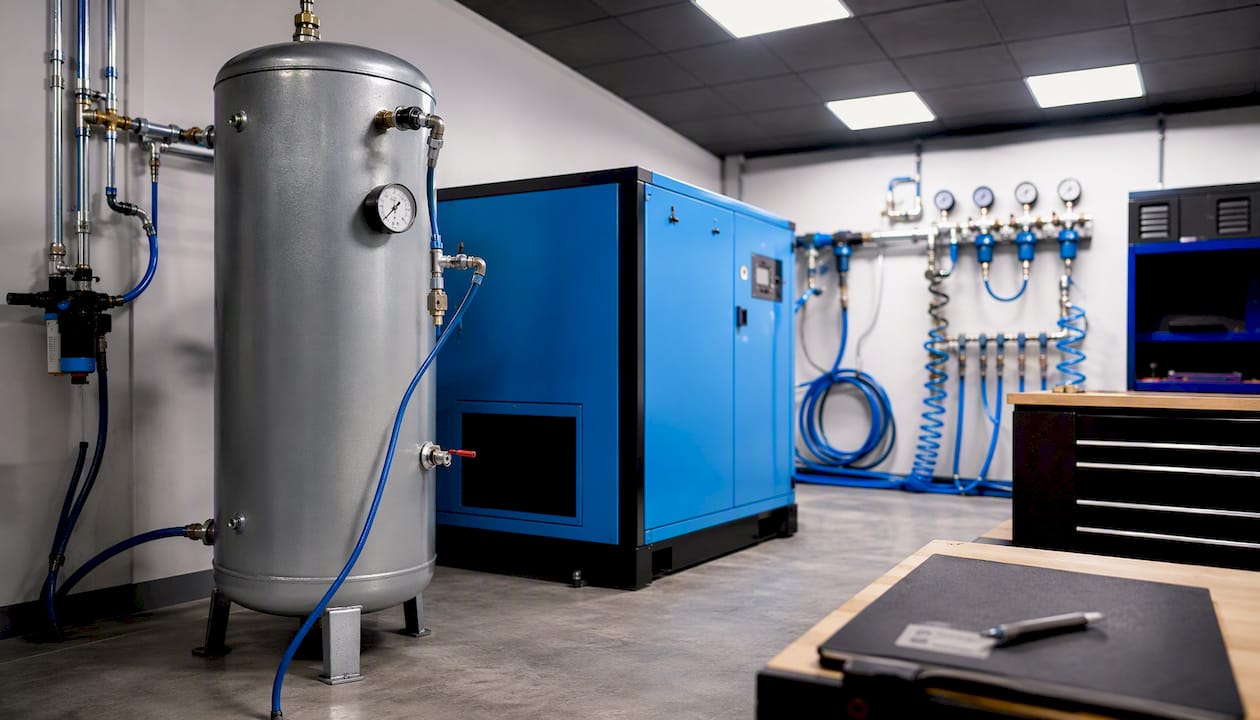

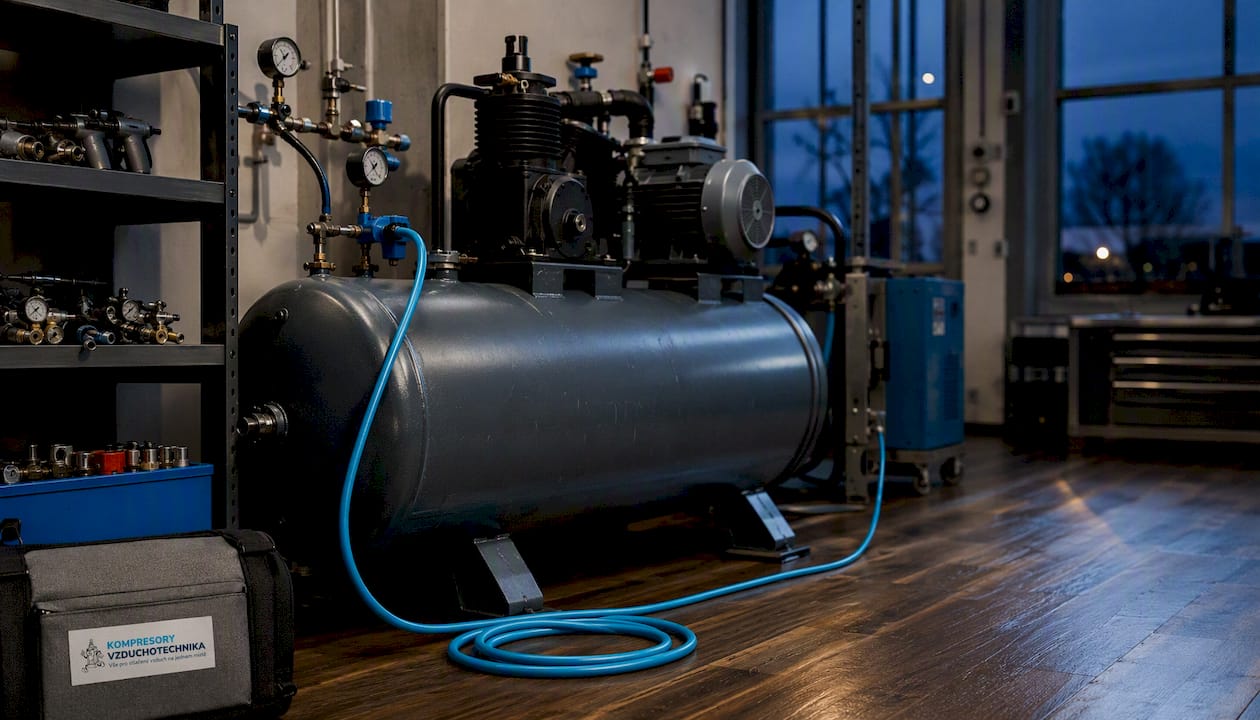

Svislé vs. horizontální provedení. Svislé zásobníky zabírají méně podlahové plochy a kondenzát přirozeně stéká ke dnu k odkalovacímu ventilu. Horizontální zásobníky se hodí do prostor s nízkým stropem nebo pro mobilní aplikace, vyžadují ale pečlivé umístění odkalovacího ventilu v nejnižším bodě.
Mokré a suché zásobníky. Mokrý zásobník se instaluje přímo za kompresor, před sušičku. Zachycuje kondenzát a teplo z kompresoru a snižuje vlhkostní zátěž sušičky. Suchý zásobník stojí za sušičkou a uchovává již upravený vzduch bez rizika zpětné kondenzace.
Tlakové třídy a materiál:
- Standardní zásobníky: do 11 bar, vhodné pro většinu dílenských a průmyslových aplikací
- Vysokotlaké zásobníky: 15–40 bar, pro speciální průmyslové nebo plnicí aplikace
- Materiál: konstrukční ocel s epoxidovým nebo zinkovým nátěrem (standardní), nerezová ocel pro potravinářství, farmacii nebo prostředí s agresivními médii
- Přípojky: standardně závitové (BSP nebo NPT), u větších nádrží přírubové
Při výběru zásobníku pro napojení na sušičku ověřte kompatibilitu průměrů přípojek a umístění vstupního a výstupního hrdla.
Jak správně nainstalovat a umístit zásobník?
Instalace zásobníku přímo ovlivňuje jeho spolehlivost a přístupnost pro servis.
Instalační checklist:
- Pevný betonový nebo ocelový základ s dostatečnou nosností
- Kotvení zásobníku dle pokynů výrobce (svislé zásobníky zejména při výšce nad 1 m)
- Minimální vzdálenost 0,5 m od stěn a strojů pro přístup k armaturám
- Odkalovací ventil v nejnižším bodě nádrže, přístupný bez demontáže potrubí
- Manometr umístěný ve výšce čitelné obsluhou
- Pojistný ventil na výtlačném hrdle, nezakrytý a nezablokovaný
Napojení na rozvod a sušičku. Potrubí mezi kompresorem a zásobníkem by mělo být co nejkratší, aby se minimalizovaly tlakové ztráty. Za zásobníkem (nebo za sušičkou v případě suchého zásobníku) instalujte filtr pro zachycení zbývajících nečistot. Automatické odkalovací ventily s časovačem nebo plovákové odvody zajistí pravidelné vypouštění kondenzátu bez nutnosti ručního zásahu.
Profesionální tip: V prostředích s vysokou vlhkostí vzduchu (lakovna, potravinářský provoz) instalujte pružné kompenzátory na vstupní potrubí zásobníku. Omezíte přenos vibrací z kompresoru a zároveň snížíte riziko korozního poškození přírub způsobeného mechanickým namáháním.
Požadavky na kompresorovnu, ventilaci a bezpečnostní vzdálenosti shrnuje průvodce kompresorovnou na webu Kompresory-vzduchotechnika.
Jak pečovat o zásobník a zajistit jeho bezpečný provoz?
Pravidelná údržba prodlužuje životnost zásobníku a je podmínkou pro platnost revize dle českých předpisů.
Doporučené intervaly kontrol:
- Denně nebo před každou směnou: vizuální kontrola manometru, stavu pojistného ventilu a těsnosti přípojek
- Měsíčně: vizuální kontrola vnějšího povrchu nádrže (koroze, mechanické poškození, nátěr), funkce odkalovacího ventilu
- Ročně: vnitřní inspekce nádrže (koroze, usazeniny, stav svarů), test pojistného ventilu, kontrola tlakoměru, zápis do provozního deníku
- Dle předpisů ČR: tlakové nádoby podléhají revizím dle platných technických norem a nařízení vlády; interval a rozsah revize stanoví revizní technik na základě kategorie nádoby
Bezpečnostní upozornění: Při podezření na korozi stěn nádrže, deformaci nebo únik vzduchu z tělesa zásobníku okamžitě odstavte zásobník z provozu, snižte tlak na nulu a přivolejte revizního technika. Nikdy nesvařujte ani nevrtejte do tlakové nádoby bez odborného posouzení.
Vypouštění kondenzátu je nejčastěji zanedbávaná část údržby. Kondenzát obsahuje olej, rez a mikroorganismy; jeho hromadění urychluje korozi dna nádrže a zhoršuje kvalitu vzduchu. Automatický plovákový nebo elektronický odvod kondenzátu eliminuje nutnost ručního vypouštění a zajistí pravidelný odvod i při nepřetržitém provozu.
Jak zásobník ovlivňuje provozní náklady?
Zásobník snižuje náklady třemi mechanismy: méně spínacích cyklů kompresoru, delší provoz na zatížení a nižší opotřebení komponent.
Mechanismy úspor:
- Každé zbytečné spuštění kompresoru spotřebuje násobně více energie než provoz v ustáleném stavu; zásobník tyto starty eliminuje
- Stabilní tlak v rozvodu snižuje spotřebu vzduchu u pneumatických nástrojů a zabraňuje přetlakování
- Méně spínání znamená méně opotřebení ventilů, ložisek a startéru, tedy nižší náklady na náhradní díly
Jednoduchý ROI příklad. Kompresor s příkonem 7,5 kW startuje průměrně 20× za hodinu bez zásobníku. Po instalaci zásobníku správné velikosti klesne počet startů na 4–6 za hodinu. Při ceně elektřiny 5 Kč/kWh a 2 000 provozních hodinách ročně se úspory z optimalizovaného spínání a snížení ztrát projeví na faktuře za elektřinu i na nákladech servisu. Eliminace úniků vzduchu v kombinaci se správným dimenzováním zásobníku může přinést úspory energie v řádu desítek procent, jak dokumentuje interní analýza Kompresory-vzduchotechnika.
Při rozhodování mezi větším zásobníkem a dalším kompresorem nebo řízeným spínáním pomůže přehled automatizace stlačeného vzduchu a optimalizace spotřeby.
Kompresory-vzduchotechnika vám pomůže s výběrem i servisem zásobníku
Kompresory-vzduchotechnika nabízí zásobníky od malých servisních nádrží (24–100 l) až po stacionární průmyslové zásobníky nad 1 000 l, včetně nerezových provedení pro náročná prostředí. Ke každé dodávce patří technické poradenství: pomůžeme s výpočtem objemu, výběrem tlakové třídy a návrhem pořadí zařízení v potrubí.
Služby zahrnují návrh systému na klíč, montáž, revize tlakových nádob a energetické audity kompresoroven. Celý sortiment pneumatiky a vzduchové techniky je dostupný v e-shopu. Pro bezplatnou konzultaci dimenzování kontaktujte technické oddělení Kompresory-vzduchotechnika přímo přes web.
Klíčové poznatky
Vzduchový zásobník je aktivní prvek systému stlačeného vzduchu, jehož správné dimenzování a údržba přímo ovlivňují spotřebu energie, životnost kompresoru a kvalitu dodávaného vzduchu.
| Bod | Podrobnosti |
|---|---|
| Role zásobníku | Vyrovnává tlak, pokrývá špičky odběru a snižuje počet spínání kompresoru. |
| Dimenzování | Objem zásobníku se počítá z průtoku, tlakového pásma a požadované doby zásobování; přidejte rezervu 10–20 %. |
| Typy zásobníků | Mokrý zásobník patří před sušičku, suchý za sušičku; volte svislé nebo horizontální provedení podle prostoru. |
| Údržba | Vizuální kontrola měsíčně, vnitřní inspekce ročně, revize dle českých předpisů dle kategorie nádoby. |
| Kompresory-vzduchotechnika | Nabízí zásobníky, návrh dimenzování, montáž a revize; konzultace dostupná přes e-shop. |
Zásobník, který technici podceňují
Zásobník bývá v projektech stlačeného vzduchu přehlíženou položkou. Technici řeší výkon kompresoru, typ sušičky a filtrace, ale zásobník berou jako „nádrž navíc“. Přitom právě zásobník rozhoduje o tom, kolikrát za hodinu kompresor nastartuje, a tím přímo určuje, jak rychle se motor a ventily opotřebí.
Nejčastější chyba, kterou vidím v provozech, je poddimenzovaný zásobník u kompresorů s frekvenčním měničem. Technici předpokládají, že měnič spínání vyřeší sám. Jenže bez dostatečného zásobníku měnič osciluje v úzkém tlakové pásmu a kompresor nikdy nedosáhne optimálního pracovního bodu. Výsledkem je vyšší spotřeba, než by byla při správně dimenzovaném zásobníku s pevnými otáčkami.
Před každým rozhodnutím o velikosti zásobníku změřte skutečný průtok a tlakové pásmo v provozu. Katalogové hodnoty kompresoru a skutečná spotřeba aplikace se liší, někdy výrazně. Audit spotřeby stlačeného vzduchu je nejrychlejší cesta k číslu, ze kterého výpočet dává smysl.
Užitečné zdroje a další čtení
Pro hlubší studium tématu doporučujeme tyto stránky Kompresory-vzduchotechnika:
- Optimalizace spotřeby stlačeného vzduchu — praktické postupy pro snížení energetické náročnosti provozu
- Pracovní cyklus kompresoru — technický průvodce pro nastavení spínacích strategií
- Základní požadavky na kompresorovnu — instalační a bezpečnostní požadavky včetně ventilace
- Výběr průmyslového kompresoru — kritéria pro porovnání výkonu a kapacity
Poznámka k revizím a legislativě: Tlakové nádoby (včetně vzduchových zásobníků) podléhají v České republice technickým normám a příslušným nařízením vlády. Konkrétní požadavky na revize, kategorizaci a dokumentaci ověřte u certifikovaného revizního technika nebo u příslušného inspekčního orgánu. Technické listy zařízení pravidelně aktualizujte a uchovávejte záznamy o všech servisních zásazích.
Časté dotazy
Co je hlavní role vzduchového zásobníku v systému?
Zásobník vyrovnává tlak v rozvodu, pokrývá krátkodobé špičky odběru a snižuje počet spínání kompresoru, čímž prodlužuje jeho životnost.
Jak velký zásobník potřebuji pro kompresor 300 l/min?
Typická aplikace vyžaduje zásobník o objemu 150–170 litrů pro kompresor s průtokem 300 l/min, tlakové pásmo 6–8 bar a dobu zásobování 1 min, při započtení rezervy na teplotní odchylky a úniky.
Kde v potrubí zásobník instalovat, před nebo za sušičku?
Mokrý zásobník patří před sušičku (zachycuje kondenzát z kompresoru), suchý zásobník za sušičku (uchovává upravený vzduch).
Jak často kontrolovat vzduchový zásobník?
Vizuální kontrola vnějšku se provádí měsíčně, vnitřní inspekce ročně. Revize dle českých předpisů závisí na kategorii tlakové nádoby a stanoví ji revizní technik.
Pomůže Kompresory-vzduchotechnika s výběrem zásobníku?
Ano. Kompresory-vzduchotechnika nabízí technické poradenství, výpočet dimenzování, dodávku zásobníků a servisní podporu; konzultaci lze objednat přímo přes e-shop.
