Pístové kompresory ABAC Pro Line — olejové dvouválce od 1,5 do 7,5 kW

Kolik vzduchu za minutu?

Jednotka je srdce stroje a její sání je první číslo, na které se dívá. V základních řadách dá A29B 255 nebo 320 l/min, A39B 393 nebo 486 a dvoustupňová A49B 444 až 595; s pomalejším převodem dají tytéž jednotky méně. Litinové jednotky B59B, B60 a B70 jdou od 653 do 1 210 l/min a dva agregáty na jednom vzdušníku dají až 2 420. Nářadí má spotřebu napsanou v návodu; sečtěte kusy, které poběží současně, a přidejte rezervu na cykly.

Jeden stupeň, nebo dva?

Jednostupňová jednotka stlačuje vzduch v jednom kroku a končí na 10 bar; takových je v řadě 36. Dvoustupňová ho vede přes dva válce za sebou s mezichladičem a dá 11 nebo 15 bar — těch je 58. Rozdíl není jen v tlaku: při stejných 2,2 kW nasaje jednostupňová A39B 393 l/min, dvoustupňová A49B 444. Za stejný příkon tedy dostanete víc vzduchu i vyšší tlak.

Zásuvka, nebo třífázový přívod?

Na běžnou zásuvku 230 V jde 22 strojů řady — jednotky A29B, A39, A39B a A49B, všechny s motorem 1,5 nebo 2,2 kW. Zbylých 72 je třífázových na 400 V, celá řada B bez výjimky. Napětí je tedy druhá otázka hned po jednotce, protože rozhoduje, co do dílny vůbec přivedete.

Kam stroj postavíte?

Na kolečkách s madlem jezdí po dílně a na stavbu 63 strojů řady, zbylých 31 stojí na patkách nebo na nohách a připojuje se napevno do rozvodu. Stojatý vzdušník ušetří podlahu, dva agregáty na jedné nádobě pokryjí špičky a sušička na vzdušníku vysuší vzduch dřív, než odejde do potrubí.

Pro Line A29B

Když u stroje stojí jeden člověk a nářadí fouká jen chvilku. Nejmenší jednostupňová jednotka řady: 255 l/min s motorem 1,5 kW, nebo 320 l/min s 2,2 kW, 10 bar, ležatý vzdušník 50 až 200 l na kolečkách. Jedenáct strojů; výbava Extensive je základ, Expert přidává uzavřené madlo a výstupní filtr.

11 strojů · 1,5 a 2,2 kW · 255 a 320 l/min · 50–200 l

Pro Line A39B

Když se ke sponkovačce přidá utahovák a stříkací pistole. Silnější jednostupňová jednotka: 393 l/min s motorem 2,2 kW, nebo 486 l/min se 3 kW, 10 bar, vzdušník 50 až 270 l. Čtrnáct strojů ve výbavách Extensive a Expert, na 230 i 400 V — pět velikostí nádoby, nejvíc ze základních řad.

14 strojů · 2,2 a 3 kW · 393 a 486 l/min · 50–270 l

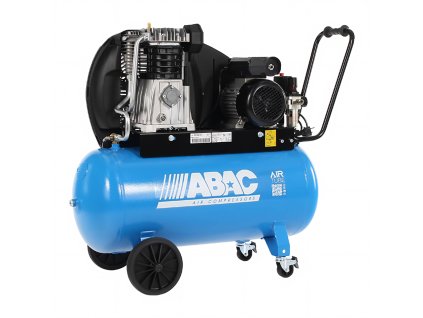

Pro Line A49B

Když má být v nádobě 11 bar a práce trvá déle. První dvoustupňová jednotka řady: vzduch projde dvěma válci za sebou a mezichladičem mezi nimi, výsledek je 11 bar a 444 až 595 l/min podle motoru 2,2, 3 nebo 4 kW. Čtrnáct strojů: nádoba od 90 do 270 l, do zásuvky i na třífázový přívod.

14 strojů · 2,2–4 kW · 444–595 l/min · 90–270 l

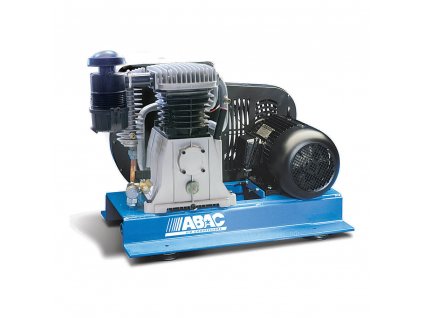

Pro Line B59B, B60 a B70

Když u nářadí stojí víc lidí najednou. Litinové dvoustupňové jednotky B59B, B60 a B70 s motory 4, 5,5 a 7,5 kW na 400 V: 653, 827 nebo 1 210 l/min, 11 bar, vzdušník 200 až 500 l; čtrnáctý stroj řady je devadesátka na kolečkách s tlakem 15 bar. Provedení CT má kolečka, madlo a regulátor a přejede za prací, provedení FT je bez podvozku a zůstává na jednom místě, napojené do rozvodu.

14 strojů · 4–7,5 kW · 653–1 210 l/min · 90–500 l

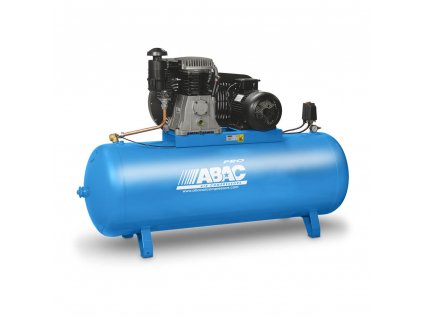

Pomaloběžné B60, B70 a B79

Když stroj nabíhá pořád dokola a má vydržet. Stejné jednotky, které řemenice roztočí méně: B60 a B70 běží na 1 100 otáčkách, největší B79 na 900. Nižší otáčky znamenají méně zdvihů pístu za minutu a chladnější jednotku; sání 660, 1 023 nebo 1 130 l/min, nádoba 270 nebo 500 l.

8 strojů · 4–7,5 kW · 660–1 130 l/min · 270–500 l

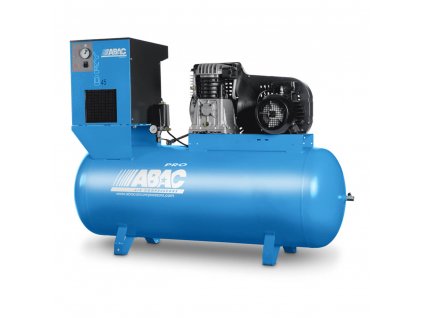

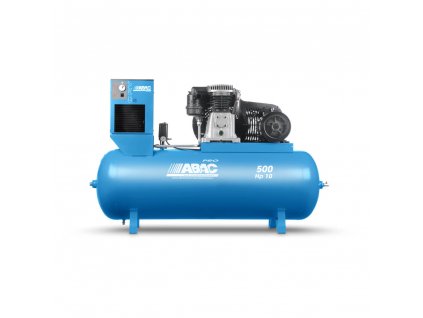

Se sušičkou na vzdušníku

Když do rozvodu nesmí kondenzát. Kondenzační sušička sedí na vzdušníku už z výroby a drží tlakový rosný bod +3 °C, takže za strojem nemá co kondenzovat. Pět strojů s jednotkami B59B, B60 a B70, nádoba 270 nebo 500 l, rozběh přímý nebo přes rozvaděč hvězda-trojúhelník.

5 strojů · 4–7,5 kW · 653–1 210 l/min · 270–500 l

Se stojatým vzdušníkem

Když je v dílně málo místa na podlaze. Nádoba postavená na výšku, jednotka na desce nad ní: nejmenší stojatý stroj zabere na podlaze 832 × 472 mm. Vzduchu ani litrů tím neubude, mění se jen půdorys. Sedm strojů s jednotkami A39B, A49B, B59B a B60, nádoba 150 až 270 l.

7 strojů · 2,2–5,5 kW · 393–827 l/min · 150–270 l

Tandemy — dva agregáty

Když nesmí stát celá dílna kvůli jednomu agregátu. Dva stejné agregáty, každý s vlastním motorem, na jedné ležaté nádobě 500 nebo 900 l. Běžný odběr utáhne jeden, na špičku se po chvíli přidá druhý; když jeden odstavíte kvůli servisu, dílna zůstane se vzduchem. Součet sání je 1 306 až 2 420 l/min, tlak 11 bar.

6 strojů · 2 × 4 až 2 × 7,5 kW · 1 306–2 420 l/min · 500 a 900 l

Na 15 bar

Když deset barů u nástroje nestačí. Jednotky B60 a B70 s převodem na 1 000 otáček, nádoba 500 l dimenzovaná na vyšší tlak a rozvaděč hvězda-trojúhelník: 570 nebo 930 l/min při 15 bar. Jediný pojízdný stroj s tímhle tlakem je devadesátka B59B-4-90CTH — do pneuservisu, který jezdí za zákazníkem; v tabulce níž patří k řadě B59B, B60 a B70.

2 stroje · 5,5 a 7,5 kW · 570 a 930 l/min · 500 l

Pro Line Export

Když stačí menší sání a stroj má jít do běžné zásuvky. Čtyři stroje s jednotkami A29B a A39B do zásuvky 230 V, se stejným tvarovaným krytem řemenice, dochlazovačem i regulátorem jako základní A-řady. Řemenice je točí pomaleji — 178 a 355 l/min při 750 a 950 otáčkách — a nádoba je 50 nebo 90 l.

4 stroje · 1,5 a 2,2 kW · 178 a 355 l/min · 50 a 90 l

Pro Line A-X — doprodej

Když nevadí starší generace za nižší cenu. Devět strojů předchozí generace s jednotkami A29B, A39, A39B a A49B: 320 až 595 l/min, 10 nebo 11 bar, vzdušník 50 až 270 l, 230 i 400 V. Poznáte je podle drátěného krytu řemenice místo tvarovaného.

9 strojů · 2,2–4 kW · 320–595 l/min · 50–270 l

Pohon klínovými řemeny

Motor netočí jednotkou přímo, ale přes řemenici a klínové řemeny. Převod dovoluje točit jednotku pomaleji než motor — od 750 do 1 400 otáček za minutu podle řady — a řemen zároveň tlumí rázy. Řemenici i řemeny zakrývá kryt.

Olejem mazaná jednotka

Všech 94 strojů má jednotku mazanou olejem s olejoznakem, ve kterém je hladina vidět. K údržbě patří hlídat tu hladinu a vypouštět kondenzát ventilem vespod vzdušníku; intervaly má každý stroj v návodu. Dochlazovač na výstupu z jednotky má 88 strojů z 94 — chybí jen u části doprodeje A-X.

Extensive a Expert u A-řad

Dvě úrovně výbavy, které platí jen u tří řad z jedenácti — A29B, A39B a A49B. Liší se podvozkem, držadlem a tím, co je na výstupu vzduchu: Expert má proti Extensive kolečko navíc, madlo uzavřené dokola a za regulátorem ještě filtr. Co přesně která úroveň obsahuje, rozepisují stránky těchto tří řad; u zbylých osmi rozhoduje místo výbavy provedení nebo jednotka.

Napájení a rozběh motoru

Na běžnou zásuvku 230 V jsou stroje s motorem 1,5 nebo 2,2 kW; od 3 kW výš je motor vždy třífázový na 400 V a přívod zapojuje elektrikář s oprávněním. U části strojů s nejsilnějšími motory přibude na konci kódu X — rozvaděč s rozběhem hvězda-trojúhelník, se kterým se motor rozbíhá s nižším proudem.

Servis a záruka

Na stroje dáváme dva roky záruky s možností rozšíření na tři za příplatek a deset let na prorezavění vzdušníku. Návody a servisní videa otevře QR kód AirTube přímo na stroji. Značku ABAC servisujeme ve vlastním servisu — v záruce i po ní, s originálními díly a servisními sadami k jednotkám.
