Šroubové kompresory SCR-EPM: Efektivní výroba vzduchu

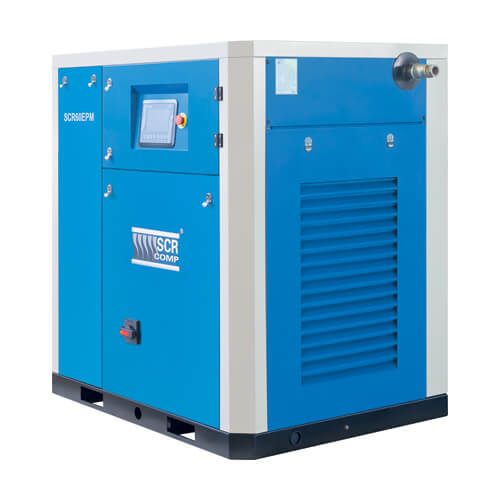

Nová generaceŘada SCR-EPM je určená provozům, kde kompresor běží každý den a jeho spotřeba je vidět na faktuře za elektřinu. Šest výkonových tříd od 15 do 45 kW, motor s permanentními magnety nad úrovní IE4, přímý pohon bez řemenů a převodovky a frekvenční měnič, který drží tlak s odchylkou do ±0,1 bar.

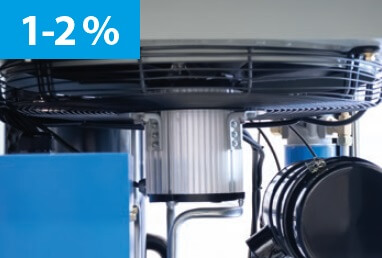

Stroje prošly generační obměnou: zcela nový šroubový blok zvyšuje účinnost až o 16 % a je konstruovaný na 20 let provozu. Měnič nově řídí i ventilátor chlazení, takže když stroj chladit nepotřebuje, ventilátor neběží a nic nestojí.
Hledáte-li menší stroj nebo jinou značku, začněte v přehledu šroubových kompresorů. Tahle stránka je jen o řadě EPM.
Čím se EPM liší
Tlak si zvolíte ke stroji
Sedmičku, osmičku i desítku pokrývá tentýž stroj — liší se jen nastavením a tím, kolik vzduchu při daném tlaku dodá. Proto mají všechny tři shodné rozměry, hmotnost i cenu. Každý bar navíc přitom stojí zhruba 7 % energie, takže se vyplatí nepřestřelit ho.

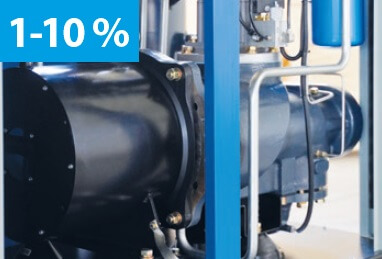

Motor bez ložisek

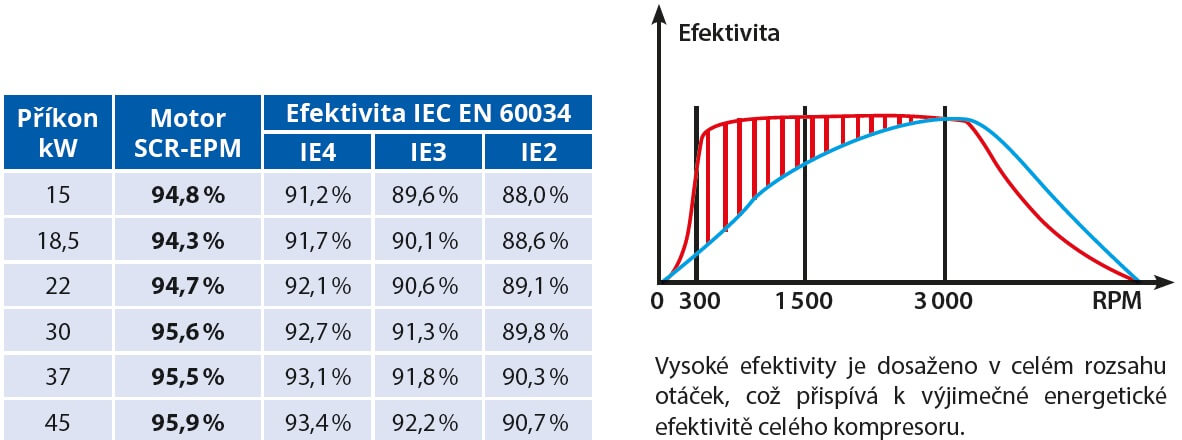

Permanentní magnety, chlazení olejem v uzavřeném okruhu, krytí IP65. Účinnost překonává požadavky IE4 a proti běžným motorům IE2 ušetří 5 až 6 %. Konstrukce PM motoru neobsahuje ložiska — odpadá tím celá jedna položka údržby.

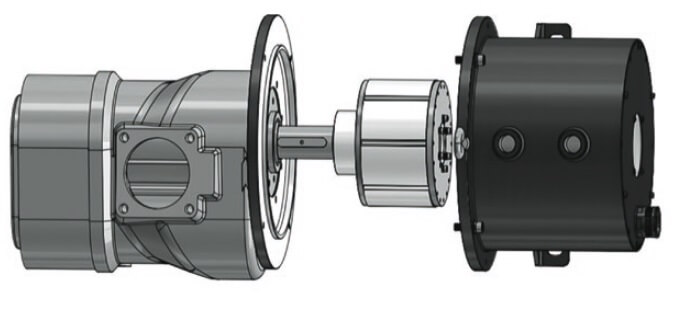

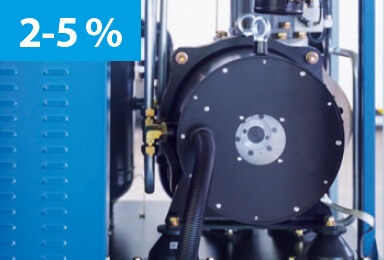

Přímý pohon kuželovým spojem
Rotor motoru sedí na hřídeli bloku napřímo. Žádné řemeny, převodovka ani spojka, tedy nulová ztráta v převodu a žádné seřizování. Odpadá i výměna a napínání klínových řemenů, na které jinde chodí technik.

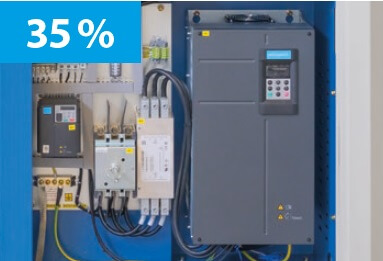

Rozběh bez nárazu do sítě
Měnič rozjíždí stroj měkce a rozběhový proud nikdy nepřekročí jmenovitou hodnotu. Klasický rozběh přes stykač nebo hvězda-trojúhelník přitom sítí protáhne osmi- až desetinásobek. Znát je to na jističích i na rezervované kapacitě.
Kaskáda bez nadřazeného panelu

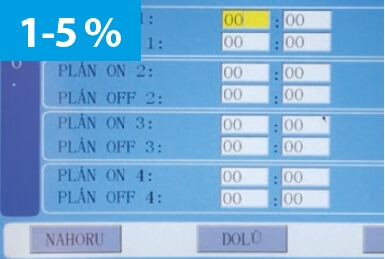

Řídicí jednotka SCR9000 se sedmipalcovým dotykovým displejem umí střídat až 16 kompresorů bez samostatné nadřazené řídicí skříně. K tomu týdenní plán s přestávkami, historie servisu a předstihová hlášení, než dojde k poruše.
Který stroj vybrat
| Šroubové kompresory SCR-EPM — všech 18 provedení | |||||||
|---|---|---|---|---|---|---|---|
| Objednací číslo | Příkon | Tlak | Výtlak (l/min) | Výstup | Rozměry d × š × v (mm) | Hmotnost | Hlučnost |
| SCR-15/7EPM | 15 kW | 7 bar | 750 – 3 000 | R 1" | 1 200 × 800 × 1 100 | 480 kg | 66 dB(A) |
| SCR-15/8EPM | 8 bar | 730 – 2 900 | |||||
| SCR-15/10EPM | 10 bar | 580 – 2 300 | |||||
| SCR-18/7EPM | 18,5 kW | 7 bar | 1 300 – 3 700 | R 1" | 1 200 × 800 × 1 100 | 480 kg | 66 dB(A) |
| SCR-18/8EPM | 8 bar | 1 100 – 3 500 | |||||
| SCR-18/10EPM | 10 bar | 1 000 – 2 900 | |||||
| SCR-22/7EPM | 22 kW | 7 bar | 1 100 – 4 100 | R 1" | 1 200 × 800 × 1 100 | 560 kg | 66 dB(A) |
| SCR-22/8EPM | 8 bar | 1 200 – 4 000 | |||||
| SCR-22/10EPM | 10 bar | 1 100 – 3 500 | |||||
| SCR-30/7EPM | 30 kW | 7 bar | 1 700 – 6 200 | R 1½" | 1 300 × 1 000 × 1 370 | 830 kg | 68 dB(A) |
| SCR-30/8EPM | 8 bar | 1 600 – 6 100 | |||||
| SCR-30/10EPM | 10 bar | 1 300 – 5 200 | |||||
| SCR-37/7EPM | 37 kW | 7 bar | 1 650 – 7 400 | R 1½" | 1 530 × 1 100 × 1 370 | 850 kg | 70 dB(A) |
| SCR-37/8EPM | 8 bar | 1 600 – 7 350 | |||||
| SCR-37/10EPM | 10 bar | 2 300 – 6 500 | |||||
| SCR-45/7EPM | 45 kW | 7 bar | 2 500 – 9 500 | R 1½" | 1 530 × 1 100 × 1 370 | 890 kg | 72 dB(A) |
| SCR-45/8EPM | 8 bar | 2 400 – 9 400 | |||||
| SCR-45/10EPM | 10 bar | 3 000 – 8 000 | |||||
Tři řádky u každého příkonu jsou tentýž stroj ve třech nastaveních tlaku — proto mají společné rozměry, hmotnost i hlučnost. Výtlak je uvedený jako rozsah plynulé regulace podle normy ISO 1217.
#showmore#

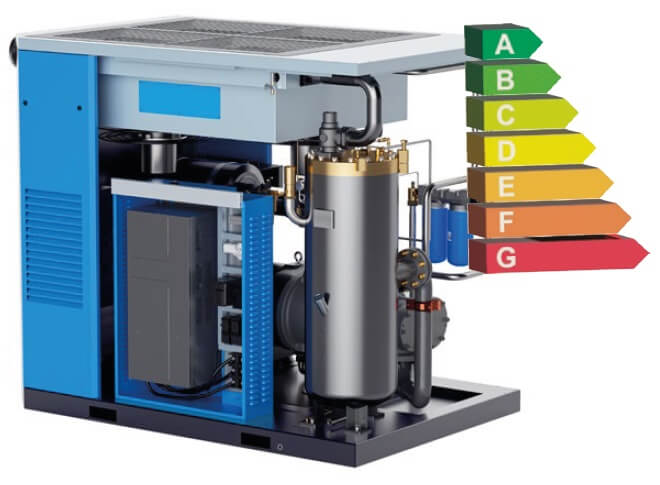

Kde se úspora bere

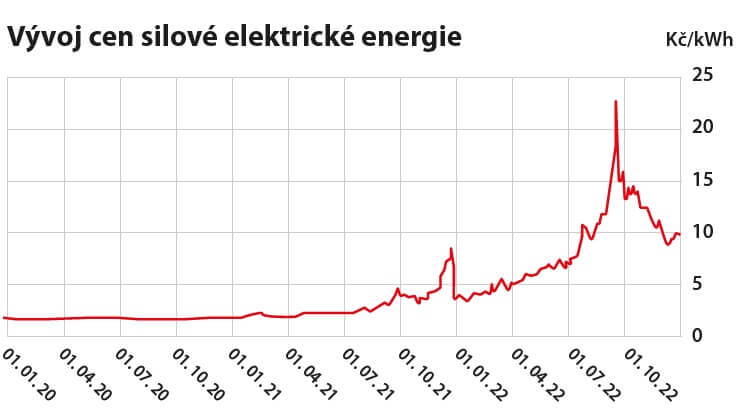

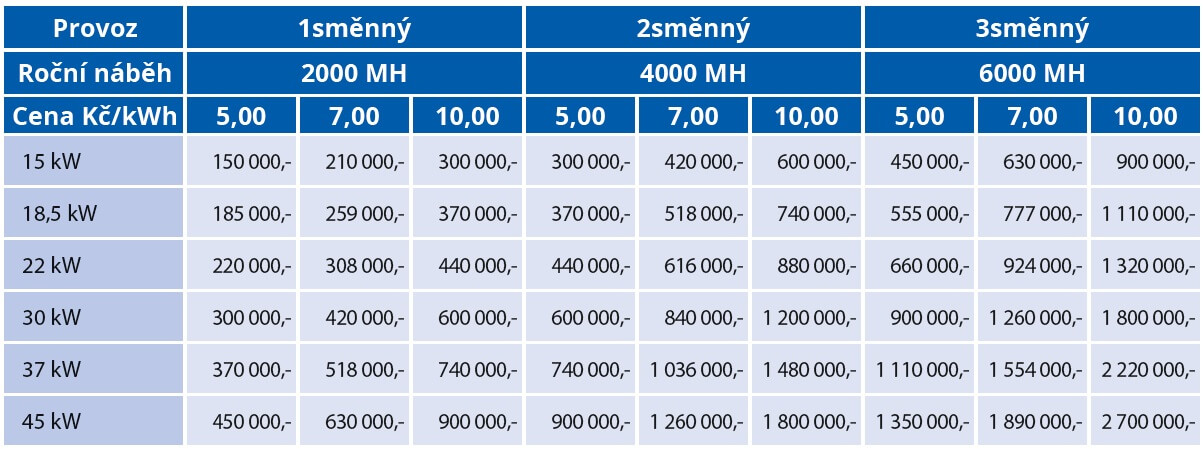

Kompresor patří v průmyslu ke strojům s největším odběrem elektřiny. Nemá smysl počítat úsporu v korunách — sazba za kWh se mění každou chvíli a číslo by za rok bylo k ničemu. Proto je níž všechno v procentech; svou sazbu si dosaďte.
až 40 % — proti řízení výtlačným ventilem
Nejběžnější starší způsob regulace: stroj běží pořád na plné otáčky a přebytek se odpouští. Měnič místo toho ubere otáčky. Výrobce úsporu proti tomuto uspořádání udává až 40 %.
≈ 7 % — za každý zbytečný bar
Nastavený tlak o bar vyšší, než rozvod potřebuje, stojí zhruba sedm procent spotřeby. Na stroji, který jede v třísměnném provozu, je to znát okamžitě.
5–6 % — PM motor proti IE2
Rozdíl mezi motorem s permanentními magnety a běžným asynchronním motorem IE2, který se u strojů s měničem používá jako standard.
Tři úspory se sčítají a všechny běží každou provozní hodinu. Proto se u kompresoru nepočítá pořizovací cena, ale náklad za dobu životnosti — a ta je u nového bloku 20 let, respektive přes 100 000 provozních hodin.

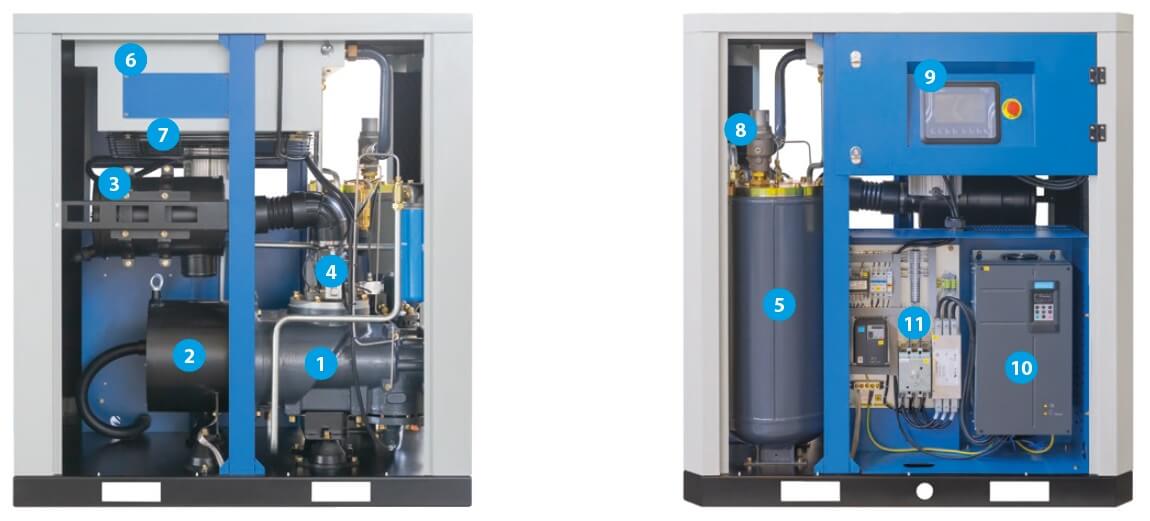

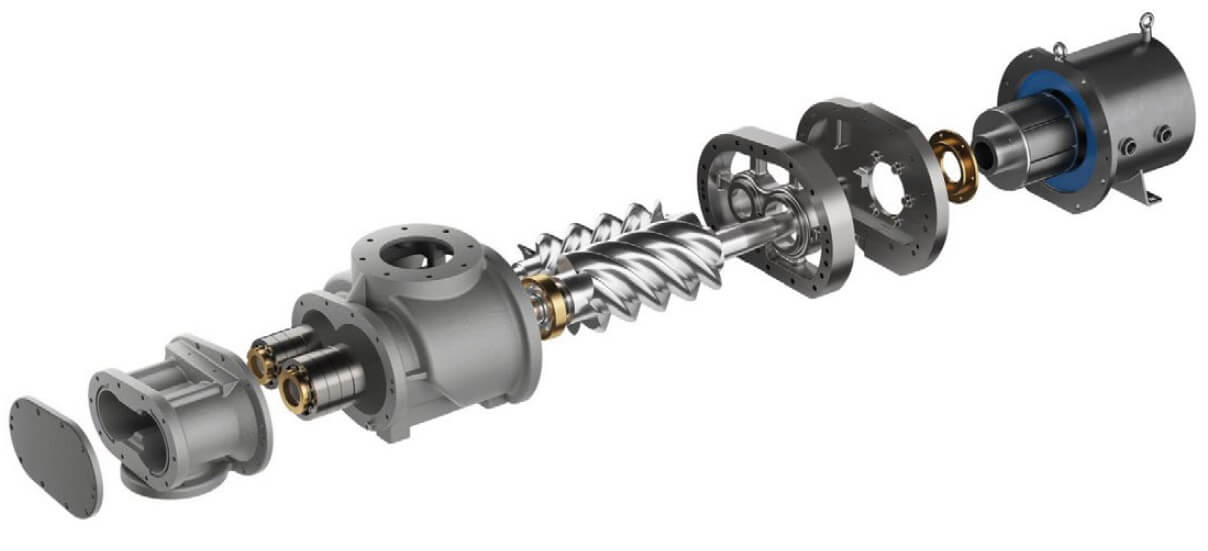

Co je uvnitř

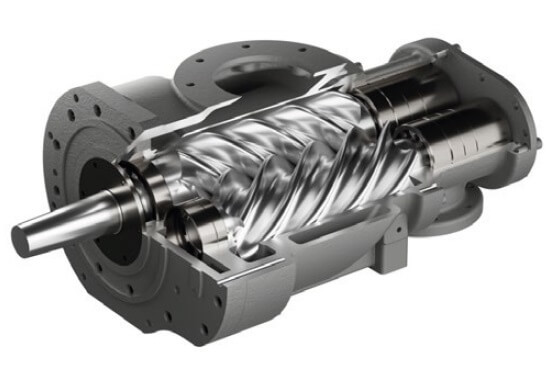

Šroubový blok je nový, s přepracovaným profilem rotorů vyvinutým v Japonsku, vícebodovým vstřikováním oleje a optimalizovanými vstupními i výstupními kanály. Právě z toho plyne až o 16 % lepší účinnost proti předchozí generaci.

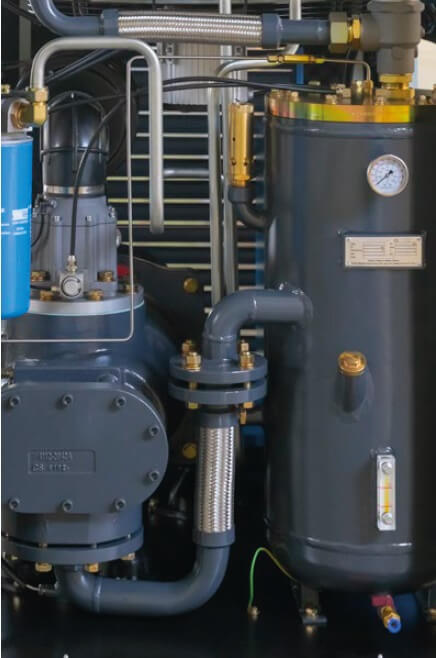

Vzduch nasává nanofiltr se záchytností 99,9 % a indikátorem zanesení, olej čistí filtr na 0,1 µm. Odlučovač je předimenzovaný a drží zbytkový olej ve vzduchu pod 3 ppm. Vnitřní rozvody jsou celoocelové — žádné pryžové hadice, které stárnou a praskají.
Obsluha a dohled

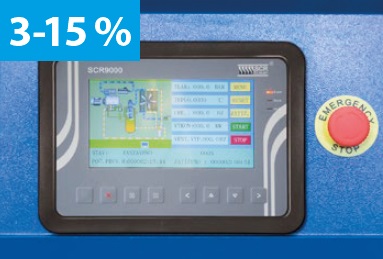

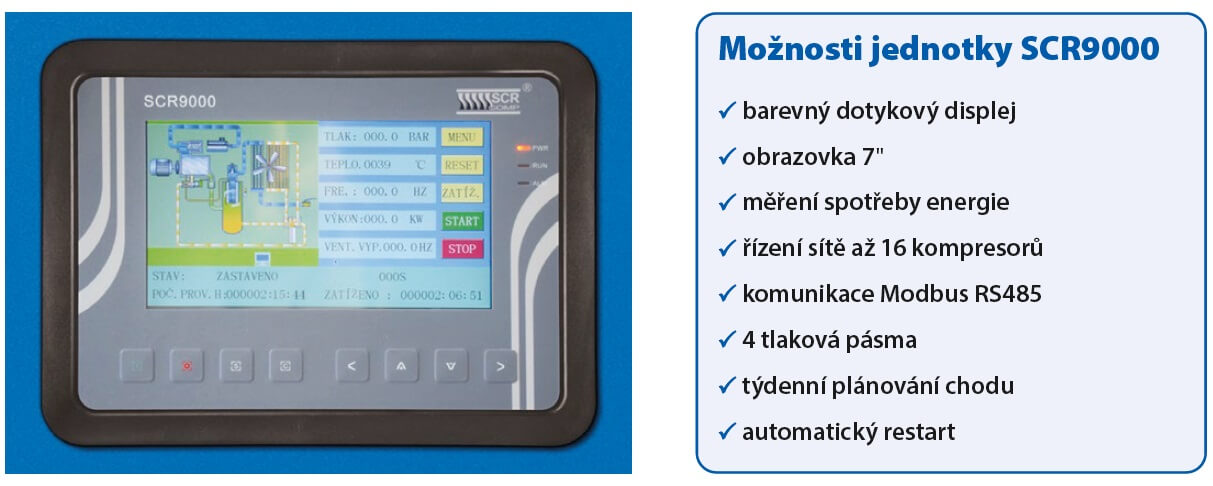

Jednotka SCR9000 má barevný dotykový displej s grafickým schématem stroje, záznamem provozu, plánem servisu a ochranami proti přetížení, výpadku i nesymetrii fází.
Stroj drží konstantní tlak s odchylkou do ±0,1 bar a konstantní teplotu oleje kolem 81 °C, což je nejlepší bod pro mazání a zároveň pojistka proti odstavení kvůli přehřátí. Přes rozhraní RS485 se dá připojit na vzdálený dohled.
Kde EPM pracuje
Řada EPM nemá vzdušník v sobě — počítá se s tím, že jde do strojovny k samostatné nádobě, sušičce a filtraci. Tomu odpovídá i její místo: betonárny, strojírenské provozy, výrobní haly a všude tam, kde vzduch nepohání jeden stroj, ale celý rozvod.
Ve strojovnách se stroje často doplňují — menší jede základ, větší najíždí ve špičce. Právě to umí jednotka rozdělit sama, bez nadřazeného panelu.
Pro koho EPM dává smysl
Když kompresor běží na směny
Čím víc provozních hodin, tím dřív se vyšší pořizovací cena vrátí. U jednosměnného provozu s krátkými odběry se rozdíl hledá hůř.
Když spotřeba vzduchu kolísá
Měnič má rozsah 25 až 100 % otáček. Výrobce doporučuje provozovat stroj v pásmu 60–100 % výkonu — tam je nejúspornější. Pokud odběr kolísá mezi směnami nebo v rámci dne, tohle je přesně ta úloha.
Když vadí rozběhové proudy
Měkký rozběh do jmenovitého proudu se hodí tam, kde je rezervovaná kapacita drahá nebo kde by klasický rozběh shazoval jističe.
Když potřebujete víc strojů
Až šestnáct kompresorů se dá provozovat v kaskádě bez nadřazeného panelu — jednotky si práci rozdělí samy, bez samostatné řídicí skříně. Vyjde to levněji než jeden předimenzovaný stroj, který pojede na půl plynu.
Ventilek radí
Nekupujte si bar navíc, na který se pak budete jen dívat na manometru. Každý bar nad skutečnou potřebu rozvodu stojí zhruba sedm procent spotřeby. Než stroj objednáte, změřte si, na kolik barů vám opravdu musí jet — a jestli si nevystačíte se sedmičkou místo desítky.
Časté dotazy
- Je SCR-EPM opravdu jeden stroj pro 7, 8 i 10 bar?
- Ano. Všechny tři tlakové verze mají shodné rozměry, hmotnost, připojení i cenu — liší se nastavením a tím, kolik vzduchu při daném tlaku dodají. Přesný postup nastavení vám sdělíme k objednávce.
- Kolik ušetřím proti starému kompresoru?
- Záleží na tom, co nahrazujete a jak stroj běží. Proti regulaci výtlačným ventilem udává výrobce až 40 %, samotný PM motor přidá 5 až 6 % proti IE2 a každý bar, o který snížíte tlak, dalších zhruba 7 %. Spočítáme vám to na vaše čísla.
- Potřebuje EPM vzdušník?
- Ano, stroj je bez nádoby. Vzdušník najdete v tlakových nádobách; velikost vám navrhneme podle odběru. Stroj s měničem přitom potřebuje menší nádobu než stroj s pevnými otáčkami.
- Jak je to s údržbou?
- Odpadá napínání a výměna řemenů i údržba ložisek motoru — PM motor je nemá. Zůstávají filtry, olej a odlučovač. Plán údržby je ke stažení u každého stroje a servis zajišťujeme po celé republice.
- Dá se kompresor pronajmout?
- Ano. V programu SCRent se stroj pronajímá na pět let a splátky jsou přímým firemním nákladem, takže se netýkají odpisů. Nemusíte tedy uvolnit celou částku najednou.
- Co když potřebuju víc než 45 kW?
- Nad tímto výkonem navazuje řada SCR-EPM2 s výkony 55 až 160 kW. Pod 15 kW se podívejte na řadu SCR-APM Maxi.
Objemový výkon je měřený podle normy ISO 1217 (Annex C) a uvedený pro daný tlak. Hlučnost je udávaná ve vzdálenosti 1 m od stroje. Standardní napětí je 400 V / 50 Hz. Výrobce si vyhrazuje právo na změny konstrukce.
