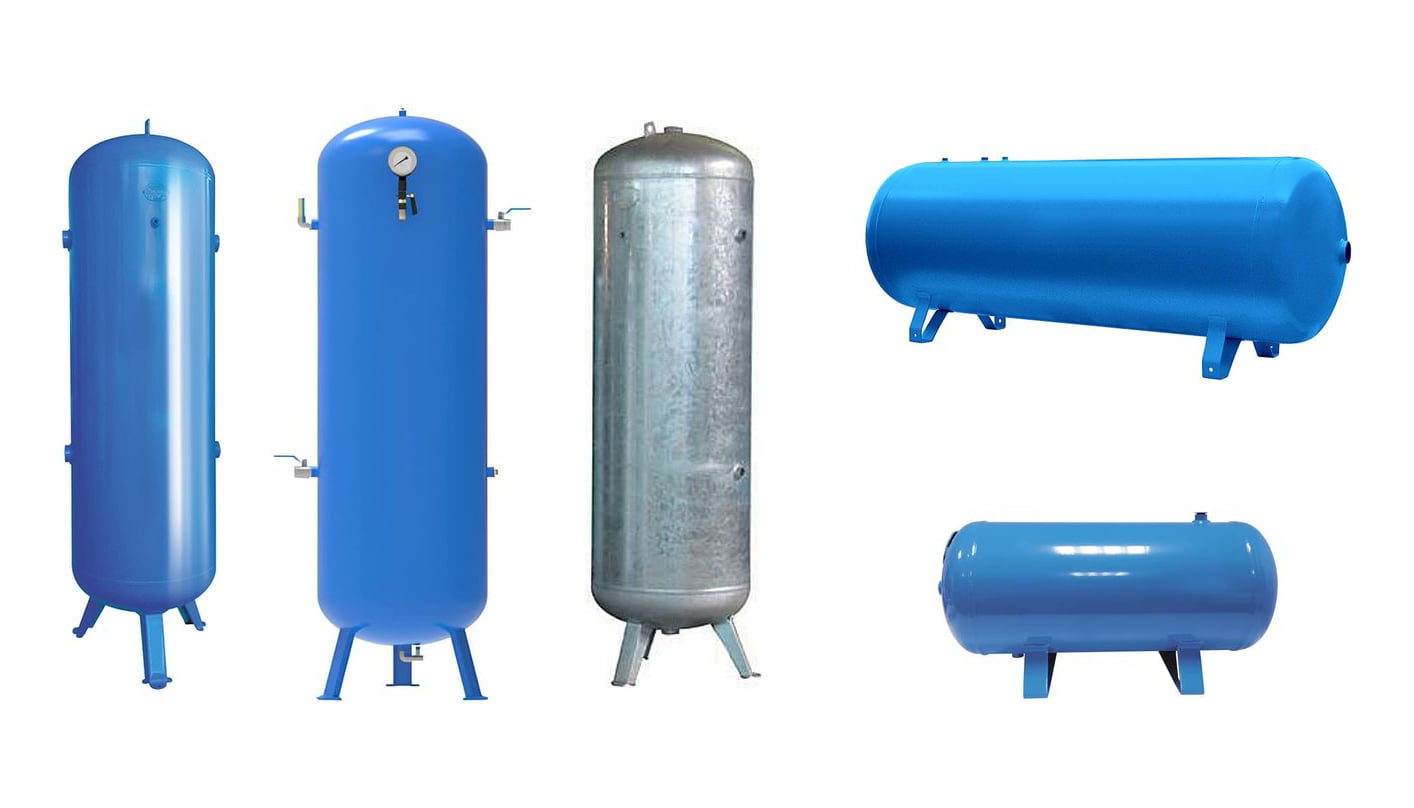

Tlakové nádoby a vzdušníky na stlačený vzduch
Tlakové nádoby a vzdušníky od 5 do 10 000 litrů pro stlačený vzduch a dusík, ve zvláštním provedení i pro kyslík a další tekutiny skupiny 1, pro tlak až 42 bar a pro vakuum. Vzdušník za kompresorem drží zásobu vzduchu, vyrovná kolísavý odběr a kompresor díky němu nespíná tak často.
Nádoby vyrábí italská skupina Baglioni z uhlíkové oceli nebo z nerezové oceli AISI304 a AISI316L. Vybírat můžete ze stojatých i ležatých, lakovaných modrou RAL 5015, žárově zinkovaných, s vnitřním potravinářským nátěrem ALM i nerezových, samostatných i vystrojených armaturami.
Přehled kategorií
Nádoby jsou rozdělené podle objemu a použití. Každá kategorie má vlastní tabulku rozměrů, přípojek a hmotností a výkresy.
| Tlakové nádoby a vzdušníky — kategorie | |||||
|---|---|---|---|---|---|
| Kategorie | Objem | Pracovní tlak | Provedení | Povrch | Produktů |
| Malé nádoby do 50 l | 5–50 l | 11 bar | stojaté, ležaté s podstavci i bez nich | lak RAL 5015 | 13 |
| Nádoby 100 až 720 l | 100–720 l | 11 a 16 bar | stojaté a ležaté | lak, zinek, ALM | 15 |
| Nádoby 1 000 až 3 000 l | 1 000–3 000 l | 12 a 16 bar | stojaté a ležaté | lak, zinek, ALM | 15 |
| Vystrojené nádoby s armaturami | 100–3 000 l | 11 a 12 bar | stojaté | lak, zinek | 9 |
| Nádoby do −20 °C a pro tekutiny skupiny 1 | 1 000–10 000 l | 8, 12 a 16 bar | stojaté | lak, zinek, ALM | 20 |
| Vakuové nádoby | 100–3 000 l | podtlak −1 bar | stojaté | lak RAL 5015 | 6 |
| Nádoby pro kyslík | 500–5 000 l | 11 a 12 bar | stojaté | bílý lak RAL 9010, uvnitř ALM | 7 |
| Nerezové nádoby | 5–3 000 l | 11 a 12 bar | stojaté a ležaté | nerez AISI304 a AISI316L | 22 |
| Vysokotlaké nádoby 32 a 42 bar | 100–5 000 l | 32 a 42 bar | stojaté | lak, zinek | 19 |
Pro samostatné nádoby jsou připravené pojistné ventily, manometry a kohouty v sadách i spojovací hadice ke kompresoru, celkem 59 položek mezi sadami armatur a spojovacími hadicemi.
#showmore#
Vyberte podle parametru
Nádoby stejného objemu, provedení, povrchu nebo předpisu najdete i pohromadě napříč kategoriemi. Číslo udává, kolik nádob stránka vypíše.
Podle objemu
| Tlakové nádoby podle objemu | |||
|---|---|---|---|
| Objem | Nádob | Provedení | Pracovní tlak |
| 5 l | 3 | ležaté | 11 bar |
| 10 l | 3 | ležaté | 11 a 12 bar |
| 15 l | 3 | ležaté | 11 a 12 bar |
| 24 l | 6 | stojaté i ležaté | 11 bar |
| 50 l | 5 | stojaté i ležaté | 11 bar |
| 100 l | 10 | stojaté i ležaté | 11, 32 a 42 bar, i vakuové |
| 150 l | 3 | stojaté i ležaté | 11 bar |
| 200 l | 8 | stojaté i ležaté | 11 a 42 bar |
| 270 l | 12 | stojaté i ležaté | 11, 16, 32 a 42 bar, i vakuové |
| 500 l | 13 | stojaté i ležaté | 11, 16, 32 a 42 bar, i vakuové |
| 720 l | 5 | stojaté i ležaté | 11 bar |
| 1 000 l | 15 | stojaté i ležaté | 11, 12, 16, 32 a 42 bar, i vakuové |
| 1 500 l | 12 | stojaté i ležaté | 11, 12, 16, 32 a 42 bar |
| 2 000 l | 14 | stojaté i ležaté | 11, 12, 16, 32 a 42 bar, i vakuové |
| 3 000 l | 14 | stojaté i ležaté | 11, 12, 16, 32 a 42 bar, i vakuové |
| 4 000 l | 5 | stojaté | 12, 16, 32 a 42 bar |
| 5 000 l | 6 | stojaté | 8, 12, 16, 32 a 42 bar |
| 6 000 l | 2 | stojaté | 12 a 16 bar |
| 8 000 l | 2 | stojaté | 8 a 12 bar |
| 10 000 l | 3 | stojaté | 8, 12 a 16 bar |
Podle provedení a povrchu
| Tlakové nádoby podle provedení a povrchu | ||
|---|---|---|
| Co hledáte | Nádob | K čemu |
| Stojaté nádoby | 89 | zaberou nejméně podlahy |

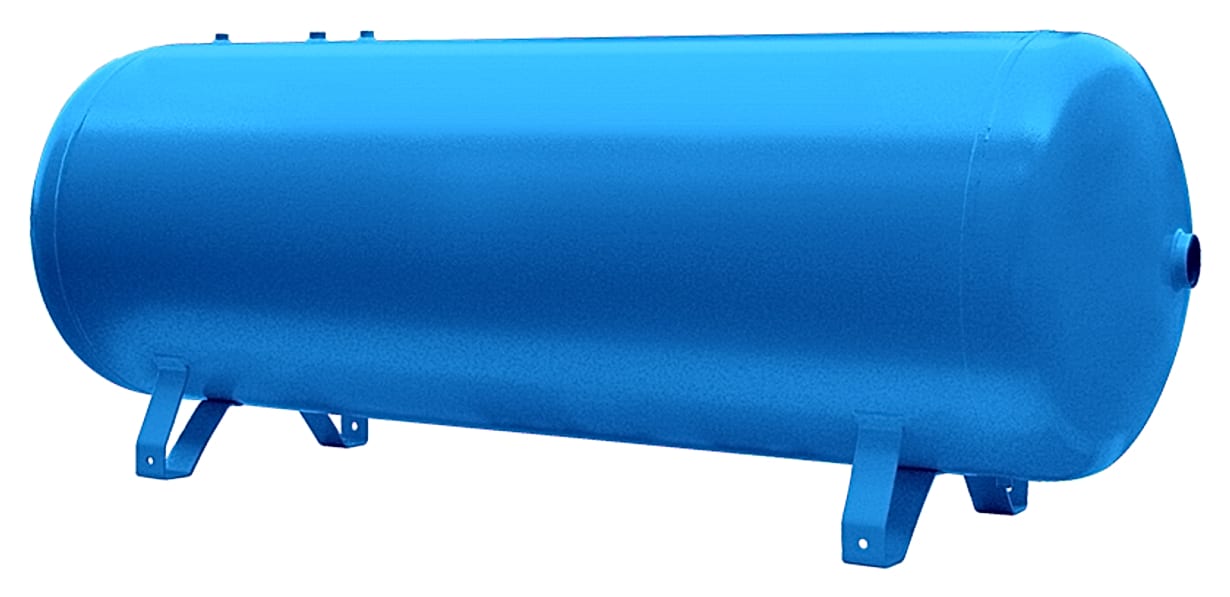

| Ležaté nádoby s podstavci | 32 | pod nižší strop nebo plošinu |

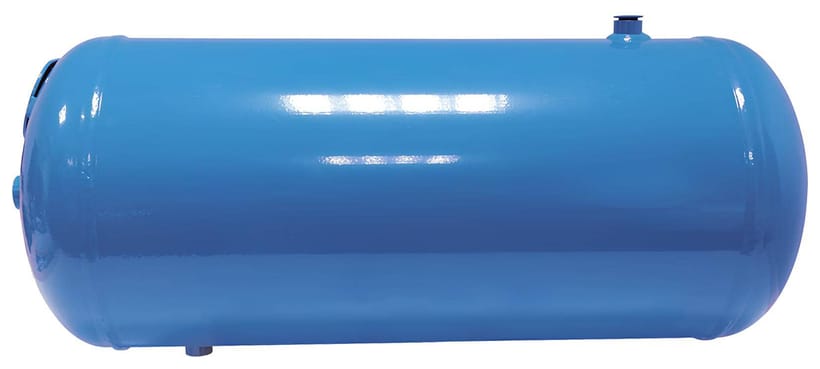

| Ležaté nádoby bez podstavců | 5 | pro vestavbu do vlastní sestavy |
| Lakované nádoby | 112 | do suchých a temperovaných prostor |
| Pozinkované nádoby | 78 | do vlhka a k provozům s hodně kondenzátu |
| Nádoby s nátěrem ALM | 38 | pro styk s potravinami a pro kyslík |
| Nádoby bez nátěru | 23 | hlavně nerezové nádoby pro čistý vzduch |
Podle směrnice a normy
| Tlakové nádoby podle směrnice a normy | ||
|---|---|---|
| Předpis | Nádob | Které nádoby |
| Směrnice 2014/68/EU (PED) | 87 | velké, nerezové, vysokotlaké a nádoby pro kyslík |
| Směrnice 2014/29/EU (SPVD) | 33 | běžné malé a střední nádoby |
| Norma ČSN EN 286-1 | 6 | vakuové nádoby, bez označení CE |
Jak vybrat vzdušník
Objem
Velikost vzdušníku se řídí výkonem kompresoru a tím, jak se mění odběr. Čím víc odběr kolísá a čím častěji kompresor spíná, tím větší nádoba se vyplatí. Jak velikost spočítat, ukazuje poradna k výběru a zapojení vzdušníku.
Pracovní tlak
Nejvyšší tlak, který kompresor pošle do nádoby, nesmí převýšit tlak ze štítku nádoby. Ke kompresorům do 10 bar se hodí nádoby na 11 nebo 12 bar, kompresor s vypínacím tlakem 13 nebo 15 bar potřebuje nádobu na 16 bar. Vysokotlaký kompresor na 30 bar potřebuje nádobu na 32 bar, kompresor na 40 bar nádobu na 42 bar.
Stojatá, nebo ležatá

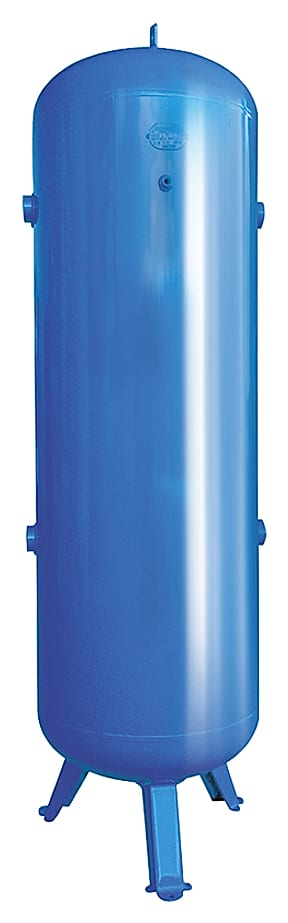

Stojatá nádoba zabere nejméně podlahy, ale je vysoká. Ležatá je nízká a vejde se pod nižší strop nebo pod plošinu, malé ležaté nádoby se vyrábějí i bez podstavců pro vestavbu do vlastní sestavy.
Lak, zinek, nátěr ALM, nebo nerez

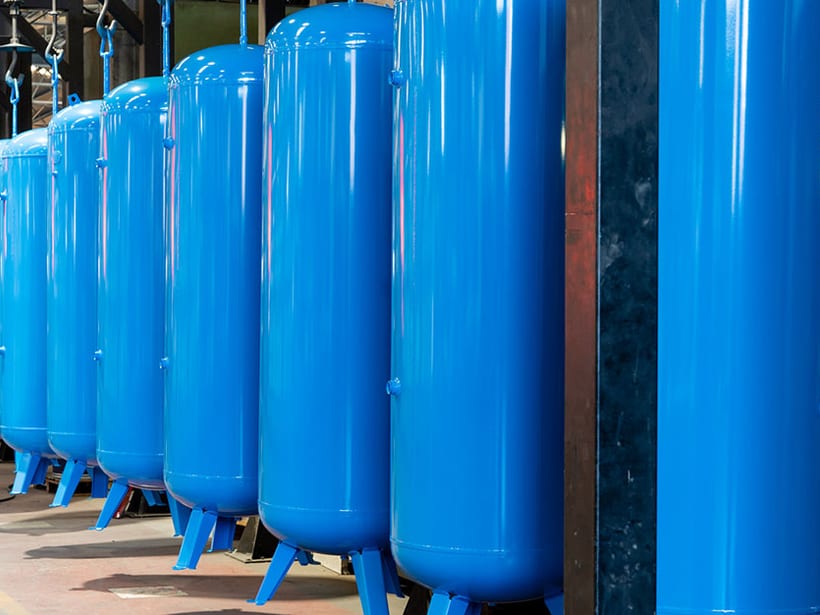

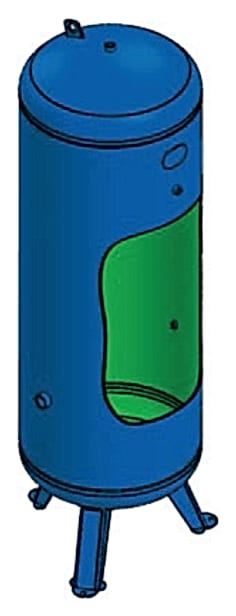

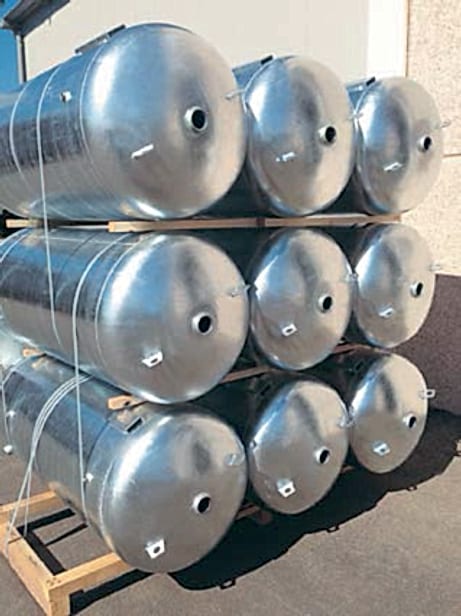

Lakované nádoby mají zvenku modrý práškový lak RAL 5015 a uvnitř holou ocel, hodí se do suchých a temperovaných prostor. Pozinkované jsou žárově zinkované uvnitř i zvenku, takže kondenzát ocel nerozežírá, a patří do vlhka. Nádoby s vnitřním epoxidovým nátěrem ALM jsou určené tam, kde vzduch přichází do styku s potravinami, se zvenku bílým lakem RAL 9010 i pro kyslík. Nerezové nádoby jsou bez nátěru, uvnitř i zvenku mořené a pasivované, a volí se tam, kde záleží na čistotě vzduchu.
Samostatná, nebo vystrojená
Samostatná nádoba přijede bez armatur a k provozu potřebuje pojistný ventil, manometr, uzavírací kohouty a odvod kondenzátu — nejsnáz jako hotovou sadu z přehledu výše. Vystrojená nádoba je připravená k zapojení: kohouty, manometr a pojistný ventil nastavený na 10,5 bar má namontované a přijede s certifikací tlakové sestavy TÜV.
Doklady a revize
Nádoby na stlačený vzduch nesou značku CE a dostanete k nim prohlášení o shodě a návod k použití a údržbě. Běžné malé a střední nádoby vyhovují směrnici 2014/29/EU pro jednoduché tlakové nádoby. Velké, nerezové, vysokotlaké a nádoby pro kyslík vyhovují směrnici 2014/68/EU pro tlaková zařízení. Vakuové nádoby pod žádnou z nich nespadají a označení CE nemají.
Revize a jejich lhůty určují národní předpisy podle objemu a tlaku nádoby. Co musí provozovatel v Česku zajistit, rozebírá článek o povinnostech provozovatele tlakové nádoby a kolik revize stojí, ukazuje článek o cenách revizí.
Ventilek radí
Kondenzát pouštějte ven každý den. Ve vzdušníku se z vlhkého vzduchu sráží voda. Když zůstane na dně, rezaví lakovanou nádobu zevnitř a s dalším vzduchem putuje do rozvodu.
- Je vzdušník totéž co tlaková nádoba?
- Ano. Vzdušník je tlaková nádoba na stlačený vzduch, říká se mu také vzduchojem. Co všechno se za tlakovou nádobu považuje, vysvětluje článek o tlakových nádobách.
- Jak velký vzdušník potřebuji?
- Podle výkonu kompresoru a toho, jak se mění odběr. Velké a nárazové odběry potřebují větší nádobu, postup výpočtu je v poradně odkázané v části o objemu.
- Kdy potřebuji nádobu na 16 bar?
- Když kompresor vypíná nad 10 bar, typicky na 13 nebo 15 bar. Tlak ze štítku nádoby musí být vždy aspoň takový jako nejvyšší tlak, který do ní kompresor pošle.
- Co k samostatné nádobě dokoupit?
- Pojistný ventil, manometr, uzavírací kohouty a ventil nebo automatický odpouštěč na kondenzát. Pro stojaté nádoby 100 až 3 000 l jsou hotové sady armatur.
- Jsou nádoby i na dusík a kyslík?
- Na dusík ano, běžné nádoby jsou určené pro stlačený vzduch i dusík. Kyslík a další tekutiny skupiny 1 kromě vodíku snesou nádoby pro kyslík, nádoby do −20 °C a vysokotlaké nádoby.
- Jakou nádobu ke kompresoru na 30 nebo 40 bar?
- Ke kompresoru na 30 bar nádobu na 32 bar, ke kompresoru na 40 bar nádobu na 42 bar. Obě řady najdete mezi vysokotlakými nádobami v přehledu kategorií.
- Máte i nerezové nádoby?
- Ano, stojaté 24 až 3 000 l a ležaté 5 až 1 000 l z oceli AISI304 nebo AISI316L, na 11 a 12 bar. Uvnitř nemají nátěr, který by se mohl odlupovat.
- Musí se nádoba revidovat?
- Podle objemu a tlaku ano. Lhůty a druhy revizí určují národní předpisy, podrobnosti jsou v článcích odkázaných v části Doklady a revize.
Kompresory s nádobou i bez ní najdete v přehledu kompresorů.
-
