Šroubové kompresory SCR: Technologie pro nejlevnější vzduch
8 řad SCRSCR staví kompresory kolem jediného čísla — kolik stojí kubík vzduchu za celou dobu, co stroj běží. Program má osm řad od 2,2 do 280 kW: spirálové bezolejové jednotky do ordinace, kompaktní šroubové stroje do dílny a dvoustupňové skříně pro provozy, které nestojí. Tahle stránka nevysvětluje, proč šroubový kompresor — od toho je přehled šroubových kompresorů. Je o tom, kterou řadu SCR vzít.
Než začnete vybírat, odpovězte si na čtyři otázky
Každá další zužuje to, co zbylo po předchozí — po čtvrté odpovědi vám z osmi řad obvykle zůstanou dvě.
Kolik vzduchu spotřebujete?
Kompresor se vybírá podle litrů za minutu, ne podle kilowattů. Sečtěte spotřebu nářadí a strojů, které mohou běžet naráz, a přidejte rezervu na netěsnosti rozvodu. Program SCR pokrývá od 200 do 60 000 l/min, takže první otázka rovnou vyřadí většinu řad.
Kolísá odběr během směny?
Když se spotřeba mění — chvíli běží všechno, chvíli nic — vyplatí se frekvenční měnič: stroj drží tlak otáčkami místo toho, aby cykloval naprázdno. Při rovnoměrném odběru na plný výkon jsou pevné otáčky levnější na pořízení a spotřebují stejně.
Smí se vzduch potkat s olejem?
Potravinářství, nápoje, farmacie, medicína, elektronika a lakovny potřebují vzduch, do kterého se olej nemá jak dostat. To umí jen bezolejové řady — spirálová XA v malých objemech a šroubová G/GV ve velkých. Filtrace za olejovým strojem je náhrada, ne totéž.
Kolik hodin denně poběží?
U jedné směny rozhoduje pořizovací cena. U dvou a tří směn ji přeroste účet za elektřinu natolik, že se vyplatí dvoustupňová komprese a motor IE4 s permanentními magnety — tedy vyšší řady. Rozdíl se nepočítá na roky, ale na měsíce provozu.
Osm řad a čím se od sebe liší
Řady jsou seřazené podle příkonu, tedy tak, jak se stroj skutečně vybírá. U každé je napsané, na jaký provoz je stavěná.
SCR-XA
2,2 – 29,6 kW · 200 – 3 520 l/min — Vzduch bez oleje v malém množství. Ordinace, laboratoř, malá lakovna nebo potravinářská linka — všude, kde se vzduch potká s výrobkem a olej v něm nesmí být ani ve stopách. Stlačují dvě spirály bez vzájemného doteku, takže mazivo v kompresní komoře vůbec není. Výkon se řídí připínáním a odpínáním jednotlivých bloků, ne měničem.
SCR-APM Mini
3,7 – 5,5 kW · 320 – 696 l/min — Nejmenší šroubový stroj do dílny. Autoservis, truhlárna, menší montáž. Nahrazuje pístový kompresor tam, kde už nestačí jeho přerušovaný chod, ale velká skříň by byla zbytečná. K dostání i jako sestava se vzdušníkem a sušičkou v jednom rámu.
SCR-APM Maxi
7,5 – 15 kW · 950 – 2 000 l/min — Dílna a menší výroba. Typická strojírenská dílna nebo montážní linka s odběrem kolem tisíce litrů za minutu. Táž technika jako u Mini, jen o velikost výš — a se sestavami, které mají kromě vzdušníku a sušičky i filtraci.
SCR-PM2 doprodej
7,5 – 15 kW · 950 – 2 000 l/min — Doprodej předchozí generace. Předchůdce řady APM Maxi ve stejném výkonovém pásmu. Stroje jsou nové a plnohodnotné, jen se doprodává zbytek skladu — proto se vyplatí srovnat cenu s Maxi dřív, než se rozhodnete.
SCR-EPM
15 – 45 kW · 2 300 – 9 500 l/min — Výroba na dvě směny. Střední pásmo, kde už se energie počítá. Přímý pohon bez řemenů, motor IE4 s permanentními magnety a měnič, který drží tlak v síti místo cyklování naprázdno. Řídicí jednotka SCR9000 umí týdenní plán.
SCR-G / GV
37 – 280 kW · 5 700 – 47 000 l/min — Bezolejový vzduch ve velkém. Potravinářství, nápoje, farmacie, elektronika, sklárny — provozy, které potřebují vzduch bez oleje v objemech, na které spirálový stroj nestačí. Dva šroubové stupně bez mazání v kompresní komoře, chlazení vzduchem nebo vodou. Provedení GV má navíc frekvenční měnič.
SCR-EPM2
55 – 160 kW · 10 000 – 33 500 l/min — Velký průmyslový provoz. Hlavní stroj kompresorovny ve výrobním závodě. Nová generace v antracitovém provedení, měnič s vektorovým řízením a řízené otáčky i u chladicího ventilátoru — příkon tak klesá se zátěží dvakrát.
SCR-H / HPM
132 – 280 kW · 28 500 – 60 000 l/min — Nepřetržitý provoz, nejnižší měrná spotřeba. Nejvýkonnější stroje programu pro provozy, které nestojí — laserové pálení, textil, energetika, velká kovovýroba. Stlačuje se ve dvou stupních s mezichlazením, takže na tentýž kubík padne méně elektřiny. Jediná řada, která umí i 12,5 bar.
| Srovnání osmi řad SCR | ||||||
|---|---|---|---|---|---|---|
| Řada | Příkon (kW) | Výtlak (l/min) | Tlak (bar) | Mazání | Regulace otáček | Typická role |
| SCR-XA | 2,2 – 29,6 | 200 – 3 520 | 7 – 10 | bezolejový | stupňovitě po blocích | Vzduch bez oleje v malém množství |
| SCR-APM Mini | 3,7 – 5,5 | 320 – 696 | 10 | olejový | frekvenční měnič | Nejmenší šroubový stroj do dílny |
| SCR-APM Maxi | 7,5 – 15 | 950 – 2 000 | 10 | olejový | frekvenční měnič | Dílna a menší výroba |
| SCR-PM2 | 7,5 – 15 | 950 – 2 000 | 10 | olejový | frekvenční měnič | Doprodej předchozí generace |
| SCR-EPM | 15 – 45 | 2 300 – 9 500 | 7 – 10 | olejový | frekvenční měnič | Výroba na dvě směny |
| SCR-G / GV | 37 – 280 | 5 700 – 47 000 | 7 – 10 | bezolejový | G pevné otáčky, GV měnič | Bezolejový vzduch ve velkém |
| SCR-EPM2 | 55 – 160 | 10 000 – 33 500 | 7 – 10 | olejový | frekvenční měnič | Velký průmyslový provoz |
| SCR-H / HPM | 132 – 280 | 28 500 – 60 000 | 7 – 12,5 | olejový | H pevné otáčky, HPM měnič | Nepřetržitý provoz, nejnižší měrná spotřeba |
Výtlak je jmenovitý objemový průtok podle ISO 1217; u strojů s frekvenčním měničem jde o horní hranici regulačního rozsahu. Přesné hodnoty pro konkrétní model najdete u produktu.
#showmore#
Kterou řadu do jakého provozu
Přehled je zkratka, ne předpis — hraniční případy se řeší výpočtem odběru. Když váš provoz v tabulce není nebo sedí do dvou řádků naráz, napište nám.
| Kterou řadu do jakého provozu | ||
|---|---|---|
| Provoz | Co je rozhodující | Řada |
| Zubní ordinace, laboratoř, malá lakovna | vzduch bez oleje v malém množství | SCR-XA |
| Autoservis, truhlárna, menší montáž | 300 – 700 l/min, jedna směna | SCR-APM Mini |
| Strojírenská dílna, montážní linka | kolem 1 000 – 2 000 l/min | SCR-APM Maxi |
| Výroba na dvě směny | kolísavý odběr, 15 – 45 kW | SCR-EPM |
| Kompresorovna výrobního závodu | hlavní stroj 55 – 160 kW | SCR-EPM2 |
| Potravinářství, nápoje, farmacie, elektronika | bezolejový vzduch od 5 700 l/min | SCR-G / GV |
| Laserové pálení, textil, energetika | nepřetržitý provoz 132 – 280 kW | SCR-H / HPM |
| Sklárna, cementárna | velké množství vzduchu o nízkém tlaku | nízkotlaké verze na dotaz |

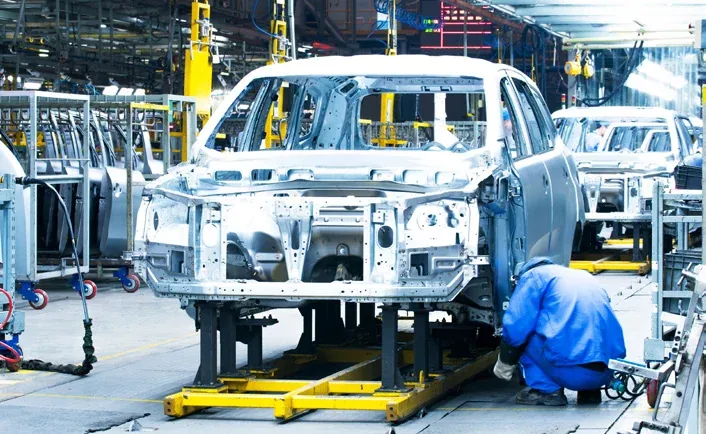

Obory, které se na nás obracejí nejčastěji
Pět technologií, na kterých úspora stojí
Většina řad SCR je jimi vybavená a čím výš v programu, tím jich stroj nese víc. Právě ony dělají rozdíl mezi kompresorem, který je levný při nákupu, a kompresorem, který je levný v provozu.
- Dvoustupňová komprese — vzduch se stlačuje nadvakrát s mezichlazením, takže na tentýž kubík padne méně elektřiny než u jednostupňového stroje.
- Přímý pohon 1:1 — blok sedí na motoru bez řemenů a bez převodovky, takže nevznikají ztráty přenosem ani náklady na napínání a výměnu řemenů.
- Motory IE4 s permanentními magnety — drží vysokou účinnost i při částečném zatížení, tedy přesně tam, kde běžný asynchronní motor propadá.
- Chlazení motoru olejem nebo kapalinou — teplota vinutí zůstává nízká, což šetří izolaci i ložiska a drží účinnost po celou životnost stroje.

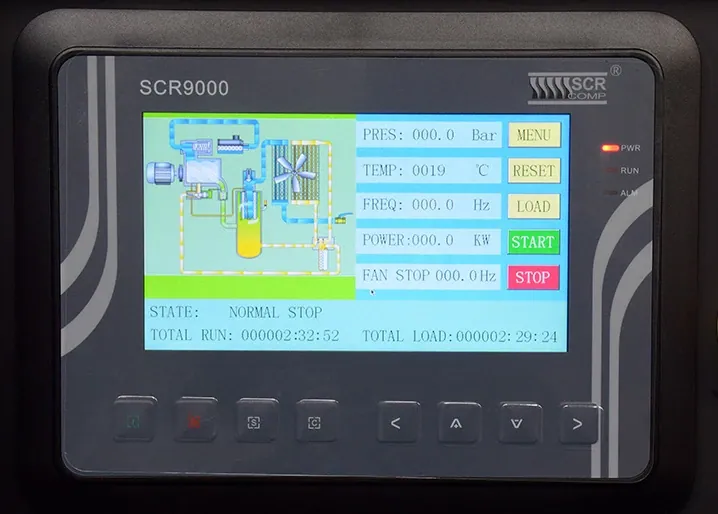

- Řízení otáček motoru i ventilátoru — otáčky se mění podle skutečné spotřeby, takže se nechladí naplno stroj, který zrovna jede na třetinu.

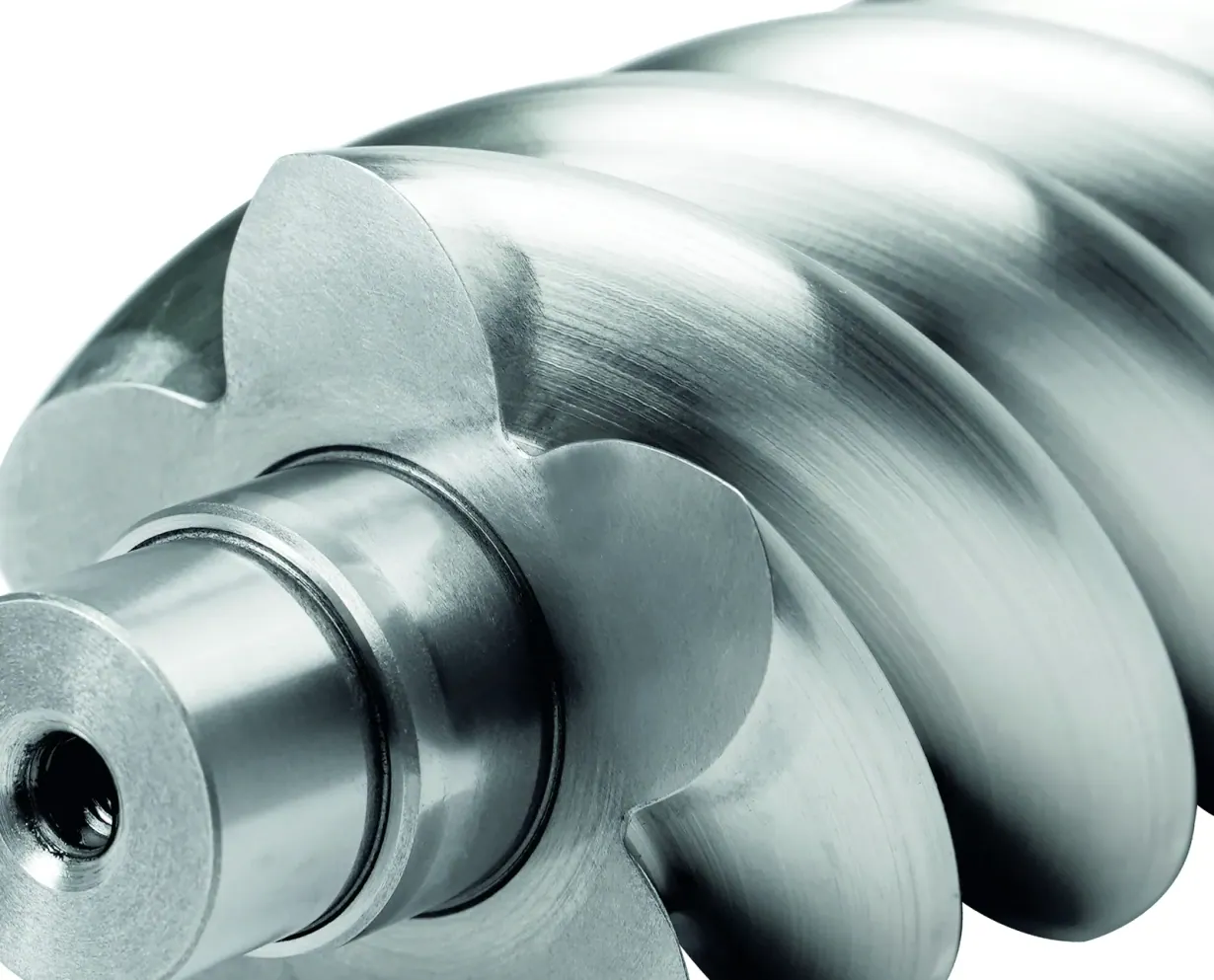

Jak šroubový kompresor pracuje
Dvojice rotorů se otáčí proti sobě a prostor mezi jejich zuby se cestou od sání k výtlaku plynule zmenšuje — vzduch se tím stlačuje bez ventilů, bez rázů a bez přestávek. Proto šroubový stroj snese nepřetržitý chod, na kterém by se pístový kompresor uvařil. Spirálový kompresor dělá totéž jinak: mezi pevnou a obíhající spirálou putují kapsy vzduchu do středu a cestou se zmenšují. Podrobněji je to rozebrané v poradně.

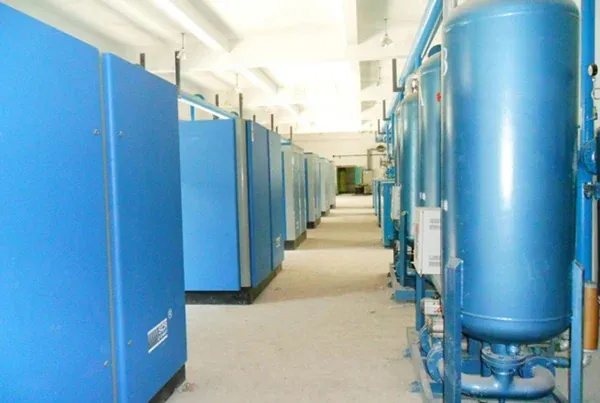

Ke kompresoru patří ještě něco
Samotný stroj vyrobí vzduch, ale použitelný ho udělá až zbytek kompresorovny. Vzdušník vyrovná špičky, aby kompresor nespínal při každém záběru. Sušení odstraní vodu, která by jinak kondenzovala v rozvodu i v nářadí. Filtrace doladí čistotu podle toho, k čemu vzduch slouží. A rozvod rozhoduje o tom, kolik tlaku cestou ztratíte. U menších řad se vzdušník i sušička dají koupit rovnou v jednom rámu s kompresorem, u velkých se kompresorovna sestavuje na míru.
Ventilek radí
Nekupujte kompresor podle štítku s kilowatty. Rozhoduje, kolik litrů za minutu stroj dá při vašem tlaku a kolik za to spotřebuje — a to je u dvou strojů se stejným motorem klidně o čtvrtinu jinak. Pořizovací cena je u vícesměnného provozu jen zlomek toho, co za kompresor nakonec zaplatíte; zbytek je elektřina. Když si nejste jistí, napište nám odběr a provozní dobu a spočítáme to za vás.
Časté dotazy k výběru
- Vyplatí se frekvenční měnič, nebo stačí pevné otáčky?
- Rozhoduje, jestli odběr kolísá. Stroj s pevnými otáčkami umí jen běžet a odlehčit — a odlehčený stroj pořád spotřebovává zhruba třetinu příkonu. Když má provoz špičky a útlumy, měnič ten jalový chod odstraní. Když naopak jede linka rovnoměrně na plný výkon, měnič nemá co ušetřit a zbývá z něj jen vyšší pořizovací cena. Většina řad SCR má měnič v základu; u řad G a H si vybíráte mezi provedením s ním a bez něj.
- Jaký je rozdíl mezi bezolejovým a filtrovaným vzduchem?
- U olejového kompresoru je olej přímo v kompresní komoře a filtrace za strojem jeho zbytek snižuje. U bezolejového se olej do stlačovaného vzduchu nemá jak dostat, protože v komoře žádný není. Pro provozy, kde se vzduch potkává s potravinou, lékem nebo lakovaným povrchem, je to rozdíl mezi opatřením a jistotou.
- Proč dvoustupňová komprese?
- Stlačit vzduch najednou z atmosféry na deset barů znamená vysokou výstupní teplotu a s ní ztrátu. Když se rozdělí na dva stupně a mezi ně vloží chladič, spotřebuje tentýž kubík méně energie. Proto ji mají nejvýkonnější řady, kde se úspora násobí odpracovanými hodinami.
- Kolik barů si mám vybrat?
- Většina pneumatického nářadí a strojů si vystačí se 7 nebo 8 bary. Každý bar navíc stojí zhruba 7 % příkonu, takže se nevyplácí kupovat tlak „pro jistotu“. Deset barů má smysl u dlouhých rozvodů a strojů, které si tlak samy redukují; 12,5 baru umí jediná řada — SCR-H.
- Potřebuju ke kompresoru ještě něco dalšího?
- Skoro vždycky vzdušník, aby stroj nespínal při každém záběru, a sušení, aby v rozvodu nekondenzovala voda. U menších řad se obojí dá koupit rovnou v jednom rámu s kompresorem, u velkých se to řeší samostatně podle kompresorovny.
- Znamená vyšší kW víc vzduchu?
- Jen v rámci jedné řady. Mezi řadami ne — dvoustupňový stroj vyrobí ze stejného příkonu víc vzduchu než jednostupňový a bezolejový naopak méně, protože stlačuje bez mazané těsnicí vrstvy. Porovnávejte proto litry za minutu při daném tlaku, ne kilowatty.
Uvedené rozsahy platí pro celý program SCR, jednotlivé modely se liší. Údaje o výkonu vycházejí z podkladů výrobce, měření průtoku odpovídá ISO 1217. Ceny velkých strojů závisí na konkrétní sestavě a provedení, proto jsou u nich uvedené na dotaz.
-
Kompresory SCR-APM Mini; příkon motoru 3 až 5,5 kW
-
Kompresory SCR-APM Maxi; příkon motoru 7,5 až 15 kW
-
Kompresory SCR-PM2; doprodej, příkon 7,5 až 15 kW
-
Kompresory SCR-EPM; příkon motoru 15 až 45 kW
-
Kompresory SCR-EPM2; příkon motoru 55 až 160 kW
-
Spirálové SCR-XA;100% bezolejový vzduch třídy 0
-
Bezolejové šroubové SCR-G;vzduch třídy 0 do 280 kW
-
Dvoustupňové šroubové SCR-H;olejem mazané, 132 až 280 kW
Řazení produktů
Výpis produktů
Vstupní šroubový kompresor řady bez vzdušníku. 320 l/min při deseti barech, 180 kg a půdorys jen 0,39 m² — do dílny, kde už nádoba stojí.
SCR-2/10XA je spirálový bezolejový kompresor s objemovým výkonem 200 l/min (12 Nm³/h) při tlaku 10 bar a celkovém příkonu 2,2 kW. Vzduch stlačuje jeden spirálový blok ANEST...
SCR-4/10XA je spirálový bezolejový kompresor s objemovým výkonem 350 l/min (21 Nm³/h) při tlaku 10 bar a celkovém příkonu 3,7 kW. Vzduch stlačuje jeden spirálový blok ANEST...
SCR-7/10XA je spirálový bezolejový kompresor s objemovým výkonem 700 l/min (42 Nm³/h) při tlaku 10 bar a celkovém příkonu 7,4 kW. Vzduch stlačují 2 spirálové bloky ANEST IWATA,...
Originální vysoce kvalitní minerální olej pro šroubové kompresory SCR v kanystru s objemem 5 l. Pro výměnu oleje u šroubových kompresorů značky SCR - Shanghai Screw Compressor...
Originální vysoce kvalitní minerální olej pro šroubové kompresory SCR v kanystru s objemem 20 l. Pro výměnu oleje u šroubových kompresorů značky SCR - Shanghai Screw Compressor...
Kompresor, sušička a vzdušník 200 l na jednom rámu za 0,82 m². Vstupní sestava 3v1 s výtlakem 320 l/min, bez nutnosti certifikace sestavy.
Nejrozumnější sestava 3v1: 510 l/min se sušičkou i vzdušníkem 200 l. Nejlepší poměr výkonu k příkonu v celé řadě, hmotnost 279 kg.
Nejsilnější sestava 3v1 bez filtrace — 696 l/min, sušička a vzdušník 200 l. Dvojnásobek vstupní trojky na stejném půdorysu.
Nejvyšší výkon řady v kratší sestavě. Dva tisíce litrů za minutu, ale délka jen 1 517 mm — pro provozy, kde je v kompresorovně málo místa.
Nejmenší stroj v nejvyšší výbavě. Reguluje od 130 do 320 l/min a přitom umí totéž co velké sestavy — dvoustupňovou filtraci, automatický odvod kondenzátu a separátor, který olej...
Prostřední stroj nejvyšší výbavy. Rozsah 200–510 l/min pokryje dílnu o několika pracovištích a k tomu přidá dvoustupňovou filtraci, automatický odvod kondenzátu a separátor...
Nejvyšší výbava řady a nejsilnější stroj. K sestavě 3v1 přidává dvoustupňovou filtraci a automatické zpracování kondenzátu — vzduch třídy 1-4-1 podle ISO 8573-1 a separátor,...

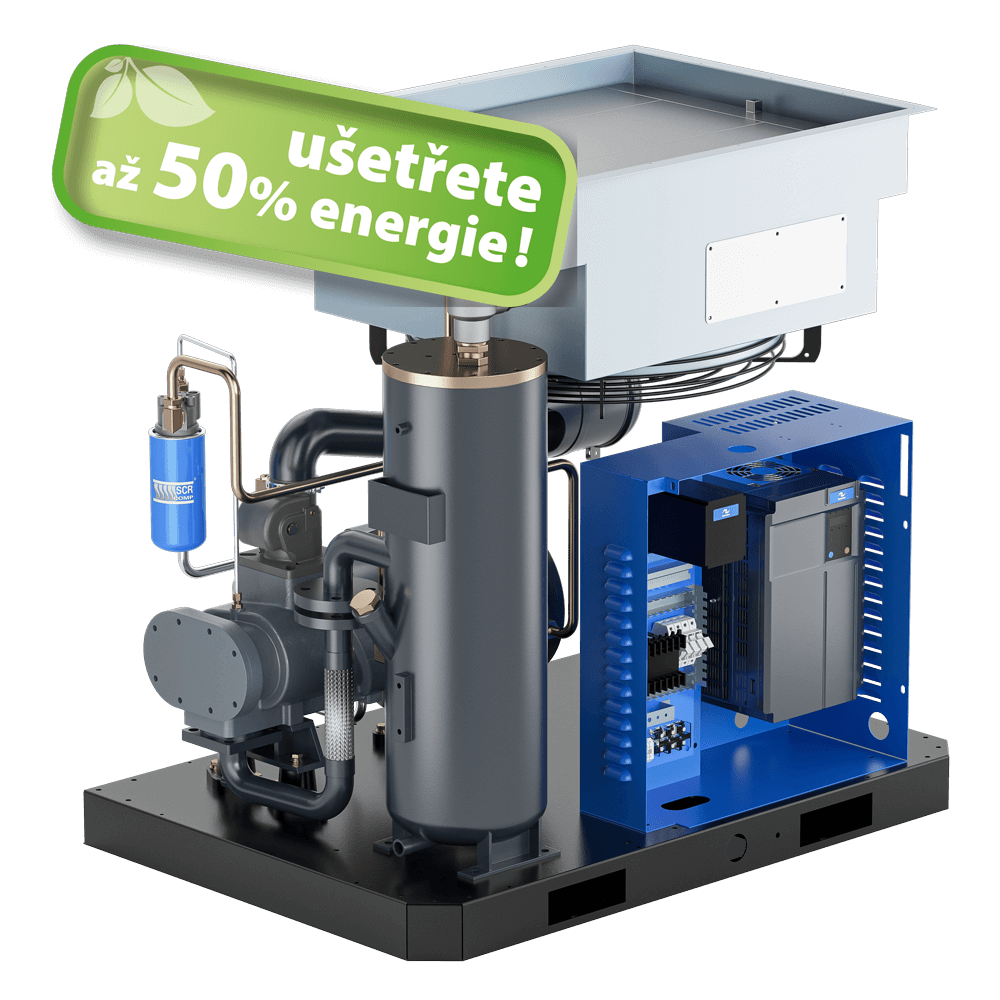

Inovativní a úsporný malý šroubový kompresor pro úsporu až 50 % elektrické energie. Maximální výkon 2 000 l/min o tlaku 10 bar. Plynulá regulace otáček frekvenčním měničem,...
Nejlepší poměr výkonu k příkonu v řadě: o 8 % vyšší příkon než trojka, ale o 59 % víc vzduchu. 510 l/min, stejná skříň i hmotnost.
Nejsilnější stroj řady bez vzdušníku — 696 l/min, dvojnásobek trojky. Stále 180 kg a skříň 650 × 600 × 860 mm.
Nejmenší a nejtišší stroj řady. Reguluje od 600 do 950 l/min při 66 dB(A) a zabere jen 890 × 720 mm — o čtyři decibely méně a menší půdorys než silnější sourozenci.
Inovativní a úsporný malý šroubový kompresor pro úsporu až 50 % elektrické energie. Maximální výkon 950 l/min o tlaku 10 bar. Plynulá regulace otáček frekvenčním měničem, přímý...
Originální vysoce kvalitní minerální olej pro šroubové kompresory SCR v sudu o objemu 209 l. Pro výměnu oleje u šroubových kompresorů značky SCR - Shanghai Screw Compressor Co.,...
Nejmenší tlaková ztráta v celé řadě: osmička stojí jen 500 l/min proti sedmičce. 24 000 l/min, výstup DN 80, hmotnost 2 900 kg.
Nejsilnější stroj řady, který se vejde pod nízký strop — skříň měří 1 690 mm. 21 000 l/min při deseti barech, regulace od 6 300.
Nejnižší skříň z velkých strojů — 1 690 mm, o 460 mm méně než stodvaatřicítka. Do nízké strojovny se často vejde jako jediná. 24 500 l/min.
Nejdražší tlaková daň v řadě: deset barů tu stojí 23 % vzduchu. Dá 23 000 l/min, ale při sedmi barech by to bylo o 7 000 l/min víc.
První stroj řady, který překročí třicet kubíků za minutu: 30 000 l/min. Váží 3 050 kg, měří na výšku 2 150 mm a odvětrat chce 25 000 m³/h.
Páteř velké strojovny — 28 000 l/min při osmi barech drží základní odběr, menší stroje nabíhají ve špičkách. Jednotka jich prostřídá až šestnáct.
Vrchol řady EPM2 — 33 500 l/min, tedy přes třiatřicet kubíků vzduchu za minutu z jediné skříně. Odvětrat chce 30 000 m³/h, dvojnásobek padesátipětky.
Nejvyšší výtlak, jaký z řady při běžném průmyslovém tlaku dostanete: 31 000 l/min. Stejný rám jako stodvaatřicítka, jen o 100 kg těžší.
Nejsilnější stroj řady na deseti barech — 27 000 l/min. Nikdy nesjede pod 7 600 l/min, takže chce stabilní odběr nebo pořádný vzdušník.
