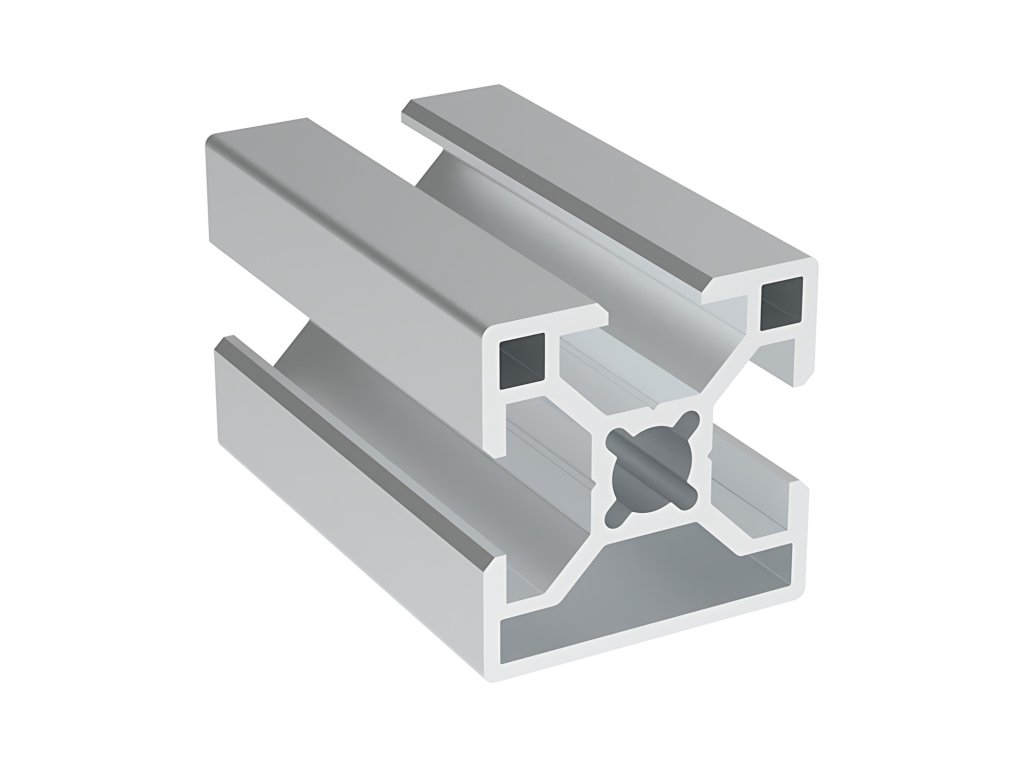

Profil aluminiowy BH 30-8, 30x30, z 3 rowkami
Kod: 084.107.006
Produkty powiązane
Opis szczegółowy produktu
Mały profil aluminiowy o przekroju kwadratowym przeznaczony do tworzenia konstrukcji o niskim obciążeniu i niewielkich naprężeniach mechanicznych.

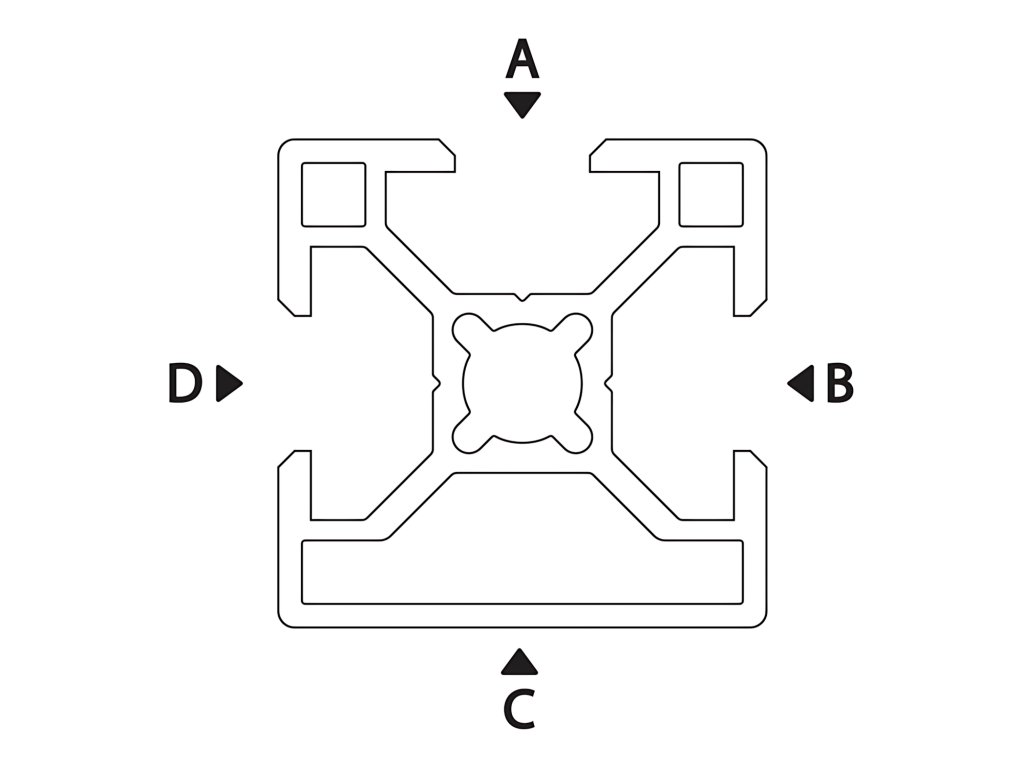

Połączenie dzięki 3 rowkom po bokach profilu.
Strona bez rowków zmniejsza zanieczyszczenie profilu i poprawia wygląd konstrukcji.
Wykonany ze stopu aluminium EN AW 6060 T5, warstwa anodowa powyżej 12 mikronów, tolerancja zgodna z normą EN 12020-2.
Możliwość dostawy w dużych opakowaniach - mały pakiet 4 pręty, duży pakiet 100 prętów.
Zgodność
Ten produkt może zastąpić następujące produkty dostępne na rynku:
| Kod | Zamówienie C. | Uwaga |
|---|---|---|
| ALV | PRO8.30301N | masa 0,92 kg/m |
| REX | 3 842 557 221 | masa 0,90 kg/m; wiązka 20 prętów |
| REX | 3 842 992 400 | masa 0,90 kg/m |
| REX | 3 842 993 707 | masa 0,90 kg/m |
| REX | 3842557221 | masa 0,90 kg/m; wiązka 20 prętów |
| REX | 3842992400 | masa 0,90 kg/m |
| REX | 3842993707 | masa 0,90 kg/m |
| FMS | 05.01915.00 | masa 0,84 kg/m |
| DRE | 01.3030.3A / BPRDD0000060 | masa 0,867 kg/m |
Uwaga: oferowany przez nas produkt alternatywny może mieć odchylenia techniczne w porównaniu z oryginalnym produktem. W celu wyjaśnienia różnic prosimy o kontakt.
Łączenie profili
Wybór mocowania między różnymi profilami jest bardzo ważny w każdej strukturze montażowej. Klient ma możliwość wyboru różnych rozwiązań w zależności od wymaganego czasu realizacji lub charakteru obciążenia czy nośności.
1. Łączenie za pomocą śrub w rowku
Jest to najprostszy i najszybszy sposób montażu. Ten system łączenia gwarantuje dobrą prostopadłość między dwiema powierzchniami (w zależności od przekroju profili) i dobrą odporność wzajemnego połączenia w kierunku poprzecznym do rowka.
2. Łączenie za pomocą złączki zatrzaskowej
Ten montaż jest bardzo prosty i bezpieczny oraz gwarantuje pewne połączenie nawet przy poluzowaniu śrub.
3. Łączenie za pomocą łącznika lub kątowników
Ten sposób łączenia jest zwykle stosowany tam, gdzie potrzebne są największe możliwości regulacji i łatwa instalacja. Specyfikacje techniczne wszystkich produktów znajdują się w szczegółach produktu danego akcesorium.

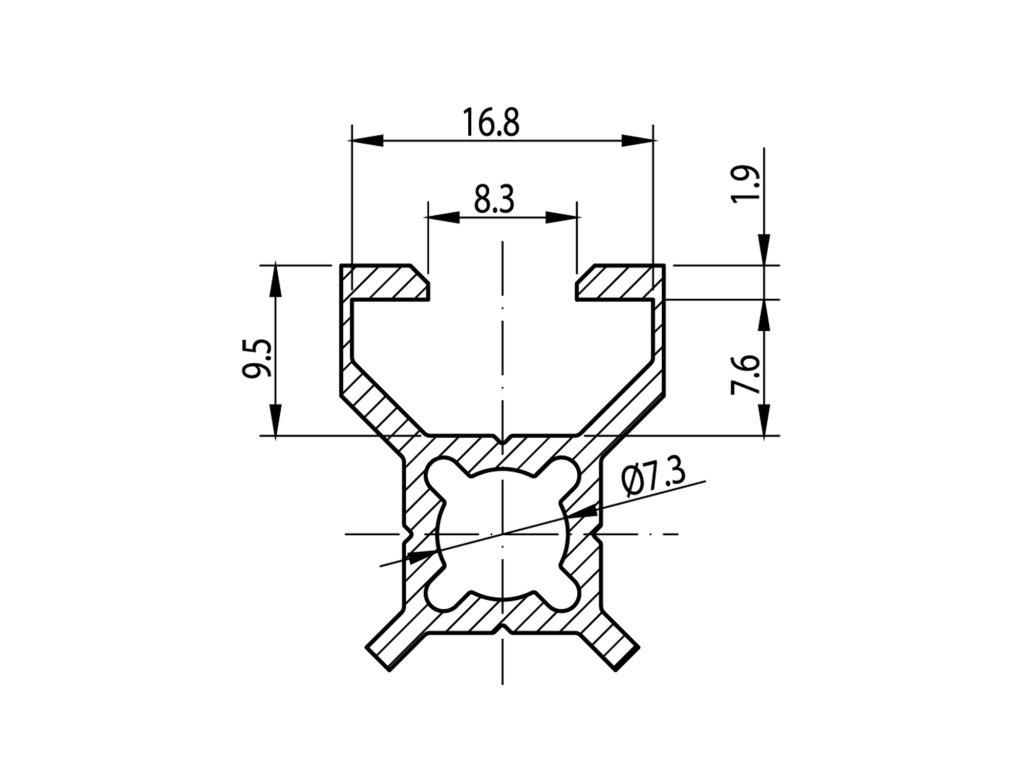

Gwinty profili
Do wykonania gwintu zaleca się przestrzeganie głębokości podanej w tabeli:
| Profil | Średnica śruby | Zalecana głębokość (mm) |
| rowek 6 | M6 | 15 |
| rowek 8 | M8 | 25 |
| rowek 10 | M12 | 30 |
Maksymalne momenty dokręcania zalecane dla śrub stosowanych w systemie ALUSIC wynoszą:
| Profil | Średnica śruby | Maks. zalecany moment dokręcania (Nm) |
| rowek 6 | M6 | 10 |
| rowek 8 | M8 | 20 |
| rowek 10 | M12 | 35 |
Kompatybilne akcesoria do wszystkich typów łączenia paneli można znaleźć w zakładce produkty powiązane
Parametry dodatkowe
| Kategoria: | Profile aluminiowe BH 30x30 |
|---|---|
| Gwarancja: | 2 lata |
| Hmotnost (kg/m): | 0.74 |
| Řez profilu: | 30×30 |
| Série: | BH 30-8 |
| W magazynie: | Magazyn zewnętrzny |
| Materiał: | anodowane aluminium |
| Kolor: | naturalny |
| Długość profilu (mm): | 6 040 |
| Moment bezwładności lx (cm⁴): | 2,54 |
| Moment bezwładności ly (cm⁴): | 2,68 |
| Moment przekrojowy wx (cm³): | 1,70 |
| Moment przekroju wy (cm³): | 1,77 |
| Obszar cięcia (mm²): | 275 |
| Minimalna długość (mm): | 30 |
| Maksymalna długość (mm): | 6 000 |
| Rdza: | CIĘCIE-A |
| Wytnij link: | /profil-korozyjny/ |
