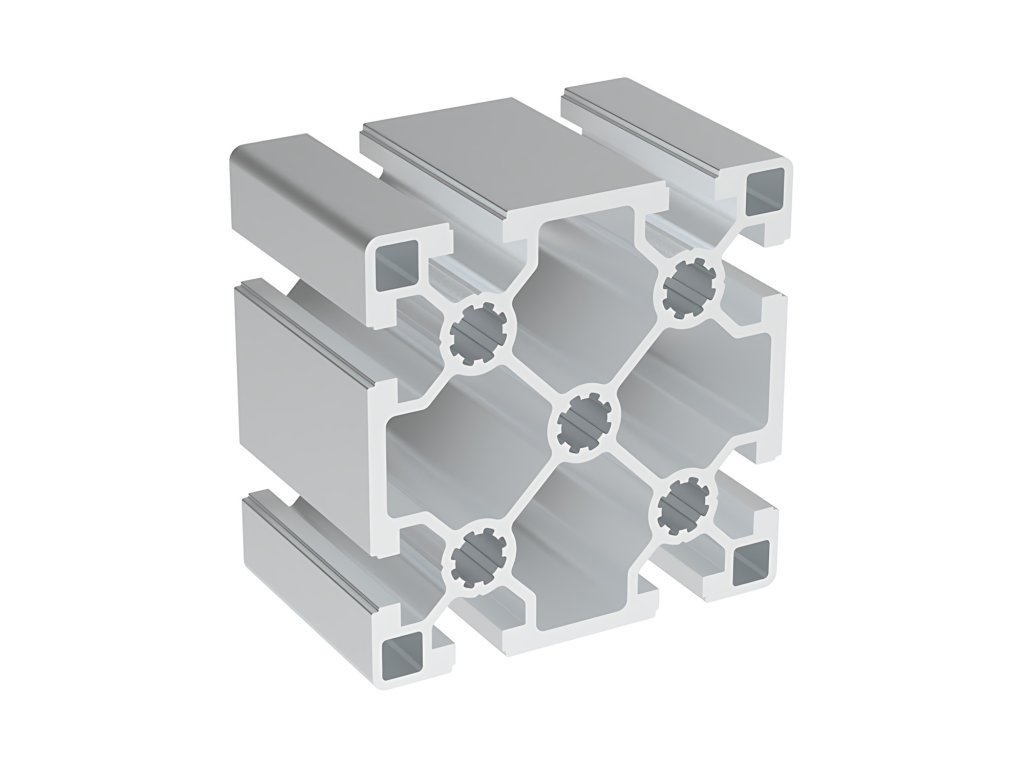

Profil aluminiowy BH 45-10, 90x90, z otworem centralnym
Kod: 084.105.009
Produkty powiązane
Opis szczegółowy produktu
Profil aluminiowy o przekroju kwadratowym przeznaczony do konstrukcji wymagających wysokiego obciążenia we wszystkich kierunkach.
Podłączenie dzięki 8 rowkom po wszystkich stronach profilu.
Możliwość centralnego podłączenia dzięki otworowi połączonemu wewnętrznymi przegrodami ze ścianami profilu.
Wykonany ze stopu aluminium EN AW 6060 T5, warstwa anodowa powyżej 12 mikronów, tolerancja zgodna z normą EN 12020-2.
Możliwość dostawy opakowania w dużym zwoju zawierającym 20 prętów.
Łączenie profili
Wybór mocowania między różnymi profilami jest bardzo ważny w każdej strukturze montażowej. Klient ma możliwość wyboru różnych rozwiązań w zależności od wymaganego czasu realizacji lub charakteru obciążenia czy nośności.
1. Łączenie za pomocą śrub w rowku
Jest to najprostszy i najszybszy sposób montażu. Ten system łączenia gwarantuje dobrą prostopadłość między dwiema powierzchniami (w zależności od przekroju profili) i dobrą odporność wzajemnego połączenia w kierunku poprzecznym do rowka.
2. Łączenie za pomocą złączki zatrzaskowej
Ten montaż jest bardzo prosty i bezpieczny oraz gwarantuje pewne połączenie nawet przy poluzowaniu śrub.
3. Łączenie za pomocą łącznika lub kątowników
Ten sposób łączenia jest zwykle stosowany tam, gdzie potrzebne są największe możliwości regulacji i łatwa instalacja. Specyfikacje techniczne wszystkich produktów znajdują się w szczegółach produktu danego akcesorium.
Gwinty profili
Do wykonania gwintu zaleca się przestrzeganie głębokości podanej w tabeli:
| Profil | Średnica śruby | Zalecana głębokość (mm) |
| rowek 6 | M6 | 15 |
| rowek 8 | M8 | 25 |
| rowek 10 | M12 | 30 |
Maksymalne momenty dokręcania zalecane dla śrub stosowanych w systemie ALUSIC wynoszą:
| Profil | Średnica śruby | Maks. zalecany moment dokręcania (Nm) |
| rowek 6 | M6 | 10 |
| rowek 8 | M8 | 20 |
| rowek 10 | M12 | 35 |
Kompatybilne akcesoria do wszystkich typów łączenia paneli można znaleźć w zakładce produkty powiązane
Parametry dodatkowe
| Kategoria: | Profile aluminiowe BH 90x90 |
|---|---|
| Gwarancja: | 2 lata |
| Hmotnost (kg/m): | 5.86 |
| Řez profilu: | 90×90 |
| Série: | BH 45-10 |
| W magazynie: | Magazyn zewnętrzny |
| Materiał: | anodowane aluminium |
| Kolor: | naturalny |
| Długość profilu (mm): | 6 040 |
| Moment bezwładności lx (cm⁴): | 187,50 |
| Moment bezwładności ly (cm⁴): | 187,50 |
| Moment przekrojowy wx (cm³): | 41,67 |
| Moment przekroju wy (cm³): | 41,67 |
| Obszar cięcia (mm²): | 2 170 |
| Minimalna długość (mm): | 30 |
| Maksymalna długość (mm): | 6 000 |
| Rdza: | REZ-B |
| Wytnij link: | /profil-res-b/ |
